Dokunmatik Monitör
Genel
Parça Numaraları ve Kasa
- PCAP Beyaz (Dünya Geneli): E016808
- PCAP Siyah (Dünya Geneli): E683457
- IntelliTouch ZB Dual Touch Siyah (Dünya Geneli): E785229
- Kasa Rengi: Beyaz veya Siyah
Elo 1723L 17″ Masaüstü Monitör
- Zarif ve Dayanıklı: Yoğun kullanıma uygun “Built-for-touch” tasarım; toz, kir ve sıvılara karşı tam koruma.
- Esnek Dokunmatik Çözümler: İhtiyaca göre PCAP (10 nokta), SAW veya Resistive ekran teknolojisi seçenekleri.
- Yüksek Tasarruf: Yeni nesil LED panel sayesinde eski modellere oranla %60 enerji verimliliği.
- Tam Uyumluluk: HDMI, VGA, USB ve RS232 portları ile hem yeni hem de eski sistemlere hızlı entegrasyon.
- Pratik Montaj: Masaüstü standı, VESA uyumu ve entegre edilebilir opsiyonel MSR (kart okuyucu) desteği.
- Uzun Ömürlü Güvence: 50.000 saat çalışma ömrü ve 3 yıl standart garanti.
Elo 1723L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
ZERO-BEZEL
1723L

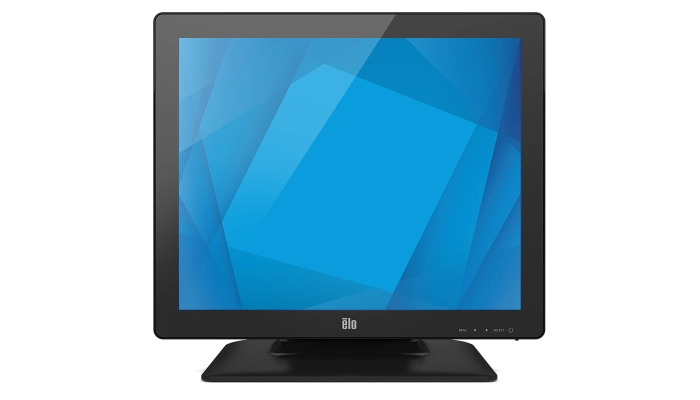

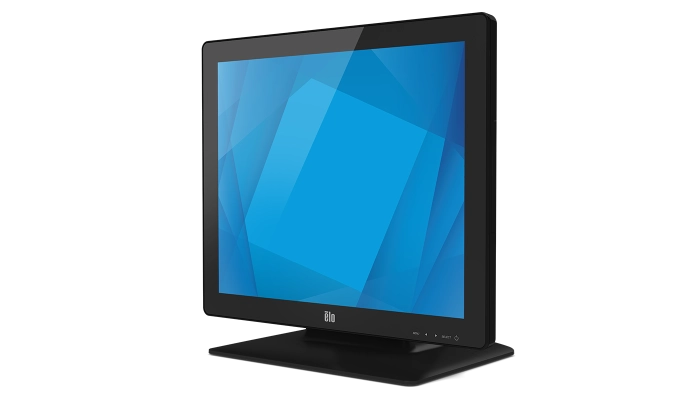

Elo 1723L
17” Zero-Bezel Dokunmatik Monitör
Elo 1723L; 17” standard format (5:4) ekranı, edge-to-edge cam tasarımı ve spill-resistant sealing yapısı ile yüksek trafikli perakende ve hospitality uygulamalarında “modern görünüm + ticari sınıf dayanıklılık” dengesini kurar. Tek modelde iki güçlü dokunmatik seçenek sunar: • IntelliTouch® SAW Zero-Bezel (Dual Touch): kuru ortamlarda üst seviye optik kalite • TouchPro® PCAP (10-touch): tablet benzeri çoklu dokunuş deneyimi ve hızlı tepki Entegrasyonu kolaylaştıran detaylar: yükseklik ayarlı + tilt stand, VESA 75mm montaj, entegre kablo yönetimi, yan kontrol tuşları ve lockout desteği.
Elo 1723L Teknik DokümanEKRAN
17” (5:4) TFT LCD
1280×1024 @ 75Hz
DOKUNMATİK
SAW ZB (Dual Touch)
PCAP 10-touch opsiyon
TASARIM
Edge-to-edge cam
Zero-Bezel görünüm
BAĞLANTI
VGA + DVI-D + HDMI
USB Touch
01 ÖZELLİKLER
Zero-Bezel Tasarım. Ticari Sınıf Dayanıklılık.
17” 5:4 (1280×1024)
POS/loyalty gibi klasik arayüzler için ideal standard format; net ve dengeli alan kullanımı.
Edge-to-Edge Cam
Sıfıra yakın çerçeve hissi veren modern görünüm; daha “premium” etkileşim noktaları için güçlü seçenek.
2 Dokunmatik Seçeneği
SAW ZB (Dual Touch) ile optik kalite / PCAP ile 10-touch tablet benzeri deneyim.
Spill-Resistant Sealing
Yüksek trafikli ortamlarda sıçrama, kir ve günlük kullanım yıpranmasına karşı korumalı yapı.
VGA + DVI-D + HDMI
Analog ve dijital altyapılara uyum; DVI-D (dual-link) ile ek entegrasyon esnekliği.
Yükseklik Ayarlı Tilt Stand
High/low ayarı + tilt; masaüstünde ergonomiyi artırır, VESA 75mm ile montaj seçeneklerini genişletir.
Elo 1723L Neden Tercih Ediliyor?
Modern Görünüm, Temiz Kurulum
Zero-Bezel cam tasarım; premium etkileşim noktaları için “temiz, modern” bir duruş sağlar. Entegre kablo yönetimi ve yan kontrol tuşlarıyla kurulum daha düzenlidir.
Dokunmatik Seçimi Net
Kuru uygulamalarda optik kalite için SAW ZB; çoklu kullanıcı ve hızlı multi-touch için PCAP 10-touch.
Enerji Verimli & Ticari Sınıf
Tipik tüketim: 9.7W (@%80 parlaklık). 50.000 saat MTBF ve 3 yıl standart garanti ile uzun ömürlü yatırım.
02 KULLANIM ALANLARI
Retail • Hospitality
POI • Service
1723L; yüksek trafikli kullanımda hem estetik hem dayanıklılık isteyen projeler için tasarlandı. Kasa önü POS, üyelik/loyalty noktaları, mağaza içi bilgi ekranları ve hospitality servis alanlarında zero-bezel tasarımıyla deneyimi daha “premium” hale getirir.
Perakende POS
5:4 format + modern cam tasarım; kasa önü kurulumlarda şık ve stabil kullanım.
Hospitality
Servis alanlarında hızlı etkileşim; spill-resistant sealing ile daha güvenli saha kullanımı.
Loyalty & Kayıt Noktaları
Üyelik, puan sorgulama, kampanya katılım uygulamaları için temiz “zero-bezel” görünüm.
Point of Information
Mağaza içi yönlendirme/bilgilendirme ekranlarında dayanıklı dokunmatik deneyim.
EKRAN & DOKUNMATİK
17” 5:4
1280×1024 @ 75Hz
13.3”×10.64” aktif alan ve 1000:1 kontrast oranıyla net görüntü sunar. LCD panel parlaklığı 250 nit; SAW ZB ve PCAP dokunmatik seçeneklerinde tipik 225 nit seviyesindedir. PCAP ile 10-touch, SAW ZB ile dual-touch desteklenir.

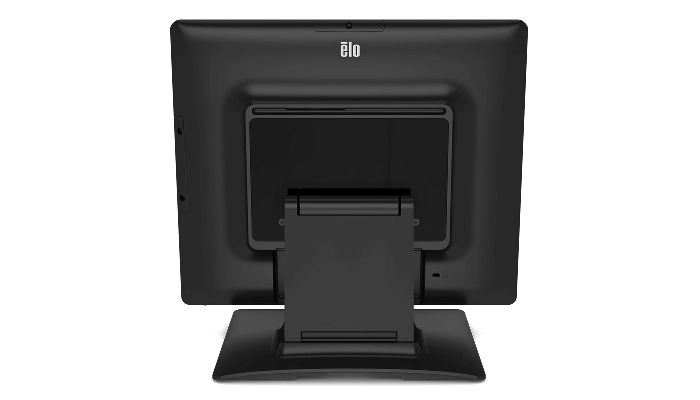

BAĞLANTILAR & MONTAJ
VGA + DVI-D + HDMI
USB Touch
Video girişleri: Analog VGA (DB-15), DVI-D (dual-link) ve HDMI (Type-A). Dokunmatik arayüz: USB. İki adet harici USB portu ile ek çevre birimleri için pratik kullanım sağlar.
Stand: high/low ayarlı tek menteşe + tilt. Montaj: VESA 75mm + stand tabanında 3 delikli threaded montaj. Kilitlenebilir side controls (lockout) ve güvenlik kilidi yuvası ile kamusal alanlara uygundur.
1
Tasarım
Edge-to-edge cam
2
Dokunmatik
Dual-touch / 10-touch
3
Operasyon
Dayanım + düşük tüketim
ELO 1723L ÖNE ÇIKANLAR
Zero-Bezel cam
Daha premium etkileşim
Daha premium etkileşim
1723L’nin edge-to-edge cam (zero-bezel) tasarımı; etkileşim noktalarında modern, temiz ve premium bir görünüm sunar. Yüksek trafikli retail/hospitality projelerinde estetik beklentiyi yükseltir.
06 Teknik Özellikler
Elo 1723L 17" Dokunmatik Monitör – Teknik Özellikler
Elo 1723L; PCAP (10-touch) ve IntelliTouch® SAW Zero-Bezel (Dual Touch) seçenekleriyle 17” 5:4 form faktöründe sunulur. VGA + DVI-D (Dual-Link) + HDMI video girişleri, 2 adet harici USB portu, dahili hoparlörler ve VESA 75mm montaj desteğiyle POS, kiosk ve endüstriyel uygulamalar için esnek bir platform sağlar.
Dokunmatik
Teknoloji & Kapasite
- SAW ZB (IntelliTouch®): Dual Touch
- PCAP: Projected Capacitive – 10 Touch
- Dokunmatik Arayüz: USB
Ekran
Boyut, Oran ve Çözünürlük
- Diyagonal Boyut: 17” Active Matrix TFT LCD (LED)
- En/Boy Oranı: 5:4
- Aktif Alan: 13.3" × 10.64" / 337.92 × 270.34 mm
- Çözünürlük: 1280 × 1024 @ 75 Hz
Görüntü
Görüş Açısı, Renk, Parlaklık
- Görüş Açısı: Yatay ±85° (170° toplam) • Dikey ±80° (160° toplam)
- Renk Sayısı: 16.7 milyon
- Parlaklık (tipik):
- • LCD panel: 250 nit
- • IntelliTouch ZB: 225 nit
- • PCAP: 225 nit
- Kontrast: 1000:1
- Tepki Süresi (tipik): 20 ms
Uyumluluk
Desteklenen Diğer Çözünürlükler
- 1280×1024 (60Hz, 75Hz)
- 1024×768 (60Hz, 75Hz)
- 800×600 (60Hz, 75Hz)
- 720×400 (70Hz)
- 640×480 (60Hz, 75Hz)
OSD
Ekran Üstü Menü
- Kontroller (yan tarafta): Menu, Up, Down, Select
- Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, Volume, Mute, Recall Defaults
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitleme: OSD • Güç
USB
Ek USB Portları
- USB Port: 2 adet harici USB portu
Ses
Hoparlör
- Dahili Hoparlör: 2 × 2W
Video
Girişler ve Frekans Aralıkları
- VGA: Analog VGA (Dişi DB-15)
- DVI: DVI-D (Dual-Link) – Dişi konnektör
- HDMI: Type A receptacle
- Yatay senkron aralığı: 31.5 – 80 kHz
- Dikey senkron / kare hızı aralığı: 56 – 75 Hz
Güç
12V DC + Adaptör
- Monitör güç girişi: Koaksiyel güç jakı (2.0 mm pin dış çap, 6.4 mm barrel iç çap)
- Monitör giriş gerilimi: 12.0VDC ± %5
- Not: Ürün AC-DC adaptör ile satılır.
- Adaptör giriş konnektörü: IEC 60320 C14
- Adaptör giriş aralığı: 100–240VAC, 50/60Hz
Güç Tüketimi
Tipik Değerler (Monitör + Adaptör)
- Açık (ON): 11 W (100% parlaklık)
- Açık (ON): 9.7 W (varsayılan 80% parlaklık)
- Uyku (SLEEP): 1.3 W
- Kapalı (OFF): 0.2 W
Mekanik
Ölçüler ve Ağırlık
- Monitör Ölçüleri (standlı): 15.43" × 8.24" × 14.20" / 391.9 × 209.4 × 360.7 mm
- Kutu Ölçüleri: 19.65" × 17.17" × 8.39" / 499 × 436 × 213 mm
- Ağırlık (ambalajsız): 11.46 lb / 5.2 kg
- Ağırlık (ambalajlı): 18.7 lb / 8.5 kg
- Stand: Eğme (tilt) • çıkarılabilir
Çevresel Koşullar
Sıcaklık ve Nem
- Çalışma Sıcaklığı: 0°C – 40°C
- Depolama Sıcaklığı: -20°C – 60°C
- Nem: Çalışma: %20–%80 • Depolama: %10–%95 (maks. 38.7°C wet bulb)
- Sızdırmazlık: Dokunmatik panel bezel’e ve LCD’ye sızdırmaz şekilde mühürlü
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA & Stand
- VESA: Arka yüzde 75 mm, 4-delik montaj arayüzü
- Stand altı montaj: 3 delikli dişli montaj
Diğer Özellikler
Ek Fonksiyonlar
- DPMS: 2 aşamalı
- VESA DDC: Plug and Play
- Güvenlik: Security lock receptacle
Garanti
Standart
- Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Australia RCM • Canada cUL, IC • China CCC • Europe CE • United Kingdom UKCA
- Japan VCCI • Korea KCC • Mexico NOM • Taiwan BSMI Mark • United States UL, FCC • International CB
- RoHS, China RoHS, WEEE
Kutu İçeriği
Standart İçerik
- 1723L Touchmonitor
- Quick Install Guide
- 50W Power Brick + güç kablosu
- IEC 60320-C13 → NA/EU fiş
- DVI-D kablo
- VGA kablo (DB-15 erkek → DB-15 erkek)
- USB kablo (Type-A → Type-B)
- Audio kablo
- Stand base assembly
- Filler Plate
- HDMI kablo
- EEI Label
Opsiyonel Aksesuarlar
Çevre Birimleri ve Kalem
- Manyetik Kart Okuyucu (Siyah MSR): Elo P/N: E628912
- Kuzey Amerika güç adaptörü + kablo kiti – Elo P/N: E005277
- Avrupa & Kore güç adaptörü + kablo kiti – Elo P/N: E571601
- Birleşik Krallık güç adaptörü + kablo kiti – Elo P/N: E180092
- Çin güç adaptörü + kablo kiti – Elo P/N: E558862
- Tayvan güç adaptörü + kablo kiti – Elo P/N: E818655
- Japonya güç adaptörü + kablo kiti – Elo P/N: E182546
- Arjantin güç adaptörü + kablo kiti – Elo P/N: E887099
- Avustralya güç adaptörü + kablo kiti – Elo P/N: E637593
- PCAP Stylus Pen: Elo P/N: E066148
Standlar, Montajlar & Kitler
Uyumlu Aksesuarlar
- 1723L VESA Montaj Plakası (Beyaz) – Elo P/N: E000451
- 1723L VESA Montaj Plakası (Siyah) – Elo P/N: E000450
- 1723L Yedek Stand (Siyah) – Elo P/N: E896711
- 1723L Yedek Stand (Beyaz) – Elo P/N: E574298
