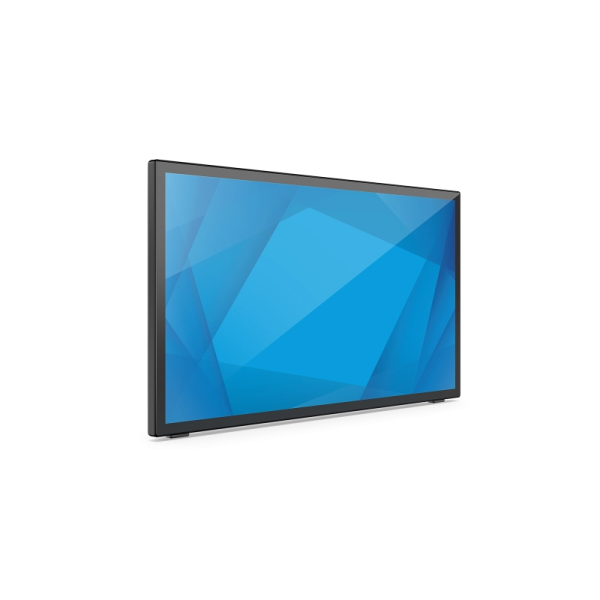

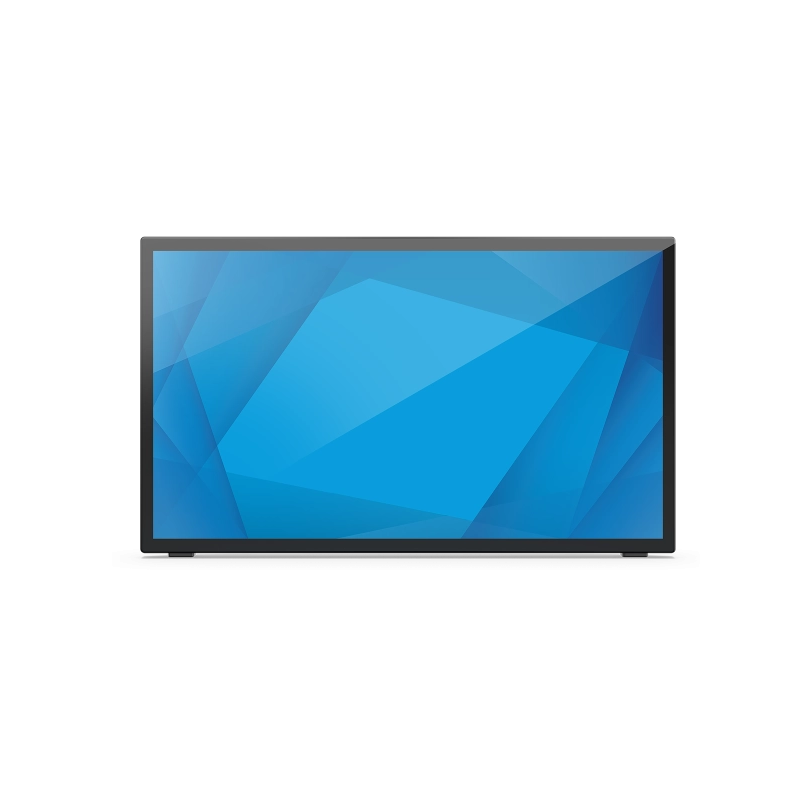

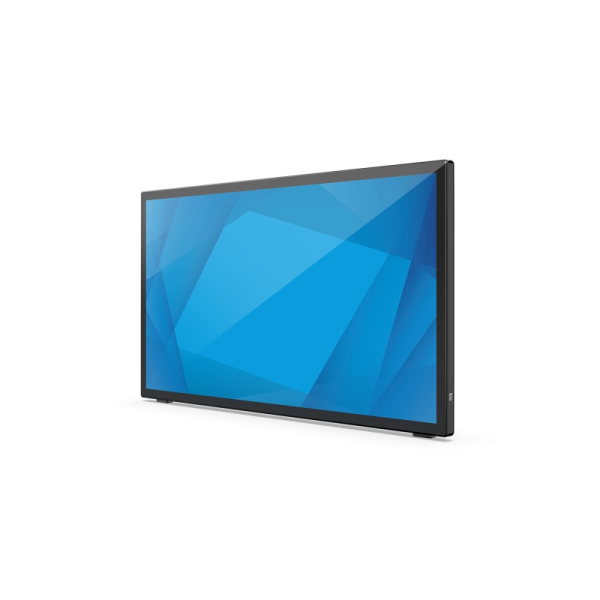

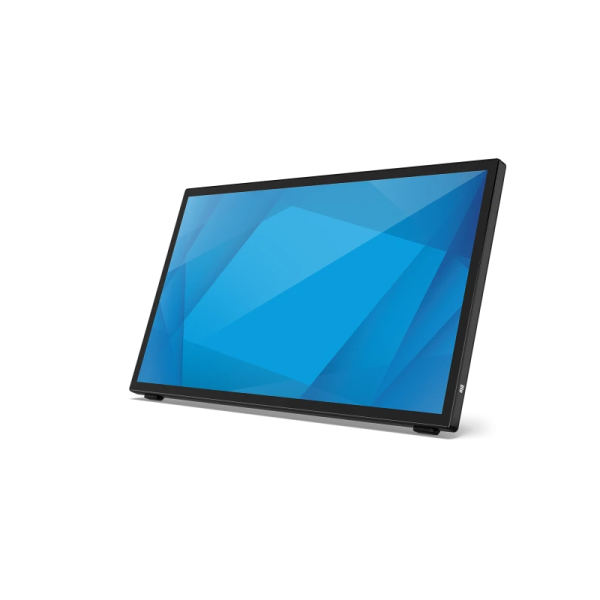

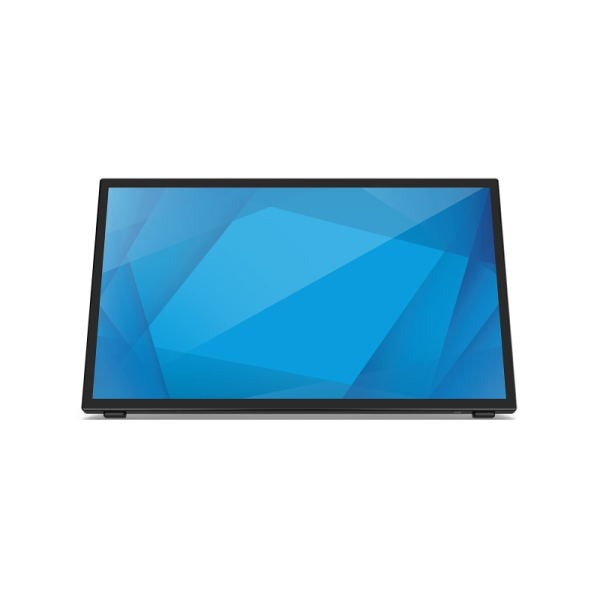

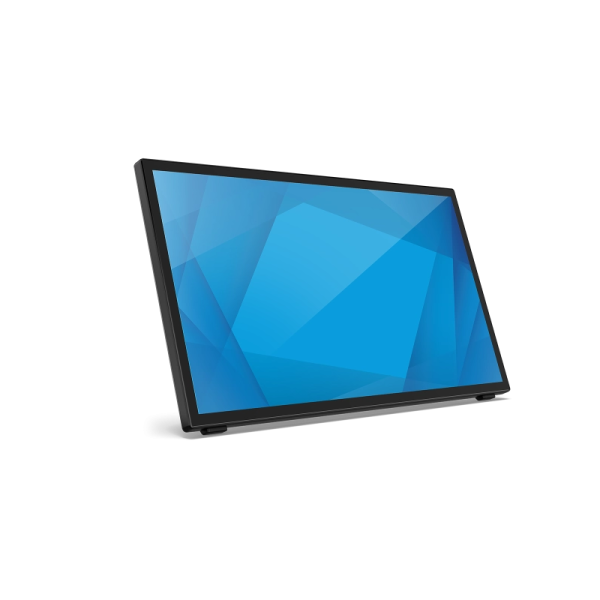

Elo 2270L 22″ Dokunmatik Monitör

  • Minimalist Çerçeve: Benzer modellere göre %70 daha ince çerçeve tasarımı ile modern ve şık görünüm.
  • Full HD Deneyimi: 1920 x 1080 çözünürlük ve 16:9 görüntü oranı.
  • Geniş İzleme Açısı: 178° yatay ve dikey izleme açısıyla her yönden net görüntü.
  • Esnek Konumlandırma: 20° ile 70° arasında ayarlanabilir stand ve VESA (100mm) montaj desteği.

Elo 2270L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

Elo 2270L – 22” Full HD Dokunmatik Monitör (TouchPro® PCAP)
TOUCHMONITOR 2270L

Elo 2270L
22” Full HD Dokunmatik Monitör

Dokunmatik monitör artık daha iyi. Elo 2270L; daha ince çerçevesi, minimal tasarımı ve esnek montaj seçenekleriyle hem modern alanlara hem de yoğun kullanım senaryolarına uyum sağlar. Benzer modellere kıyasla çerçevede %70’e varan küçülme sunar; ekranı istediğiniz yere, istediğiniz açıya getirmenizi kolaylaştırır.

Elo 2270L Teknik Doküman
TASARIM
%70’e varan çerçeve küçülmesi
Minimal & sade görünüm
AYARLANABİLİR AÇI
20° – 70° ekran eğimi
Konforlu izleme
DAYANIKLILIK
Çizilmeye dayanıklı cam
IK07 darbe dayanımı
VERİMLİLİK
Energy Star 8.0
Düşük mavi ışık + Flicker Free

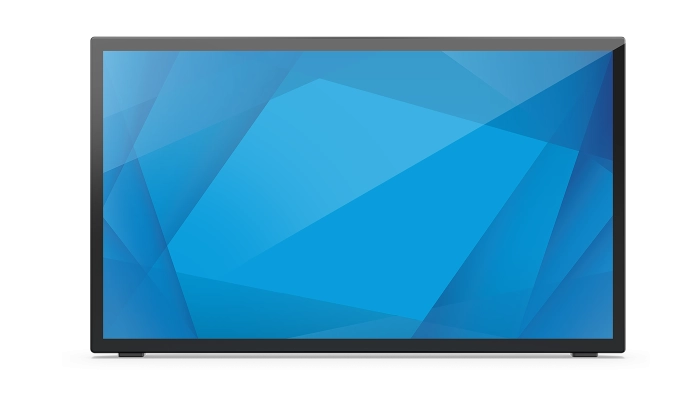

Elo 2270L 22 inç Full HD dokunmatik monitör

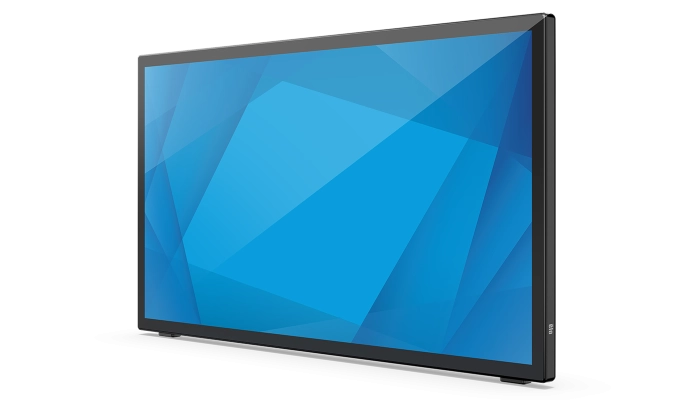

Elo 2270L minimal çerçeve tasarımı
01 ÖZELLİKLER

Daha İnce Çerçeve. Daha Temiz Entegrasyon.

%70’e Varan Çerçeve Azalması

2270L; benzer modellere kıyasla çerçevede %70’e varan küçülme ile daha “ekran odaklı” bir görünüm sunar.

20°–70° Ayarlanabilir Eğim

20 dereceden 70 dereceye kadar ekran açısını ayarlayın; çalışma alanınıza ve kullanım senaryonuza göre konforu artırın.

VESA ile Esnek Kurulum

Masaüstüne yerleştirin, duvara monte edin veya VESA uyumluluğu ile alanınıza göre yapılandırın.

Dahili Hoparlör & Entegre I/O

Dahili 2×2W hoparlör ve entegre bağlantılar (VGA/HDMI/DP/USB) ile kurulumunuz daha düzenli ve pratik.

Dayanıklı ve Enerji Verimli

Çizilmeye dayanıklı cam yüzey, IK07 darbe dayanımı ve Energy Star 8.0 sertifikasıyla uzun süreli kullanım için tasarlandı.

Göz Konforu + Dokunmatik OSD

Düşük mavi ışık ve flicker-free özellikleri izleme konforunu artırır. OSD’yi artık doğrudan dokunmatik ekrandan da yönetebilirsiniz.

Elo 2270L Neden Tercih Ediliyor?

Şık, Minimal, Alan Dostu

Daha küçük çerçeve + sade tasarım; kasa önü, danışma noktası, resepsiyon ve showroom gibi alanlarda modern bir görünüm sağlar.

Yoğun Kullanıma Uygun Dayanıklılık

Çizilmeye dayanıklı cam yüzey ve IK07 darbe dayanımı; kamusal kullanımda daha güvenli bir dokunmatik deneyim sunar.

Enerji Verimliliği ve Göz Konforu

Energy Star 8.0 sertifikası; TUV Rheinland flicker-free ve düşük mavi ışık özellikleriyle, uzun süreli kullanımda konforu destekler.

02 KULLANIM ALANLARI

2270L ile
Her Alanda Dokunmatik

POS uygulamalarından self-servis senaryolara, mağaza içi etkileşim noktalarından bilgilendirme ekranlarına kadar; 2270L’nin esnek montajı, entegre I/O’su ve dayanıklı yüzeyi işletmenize uyum sağlar.

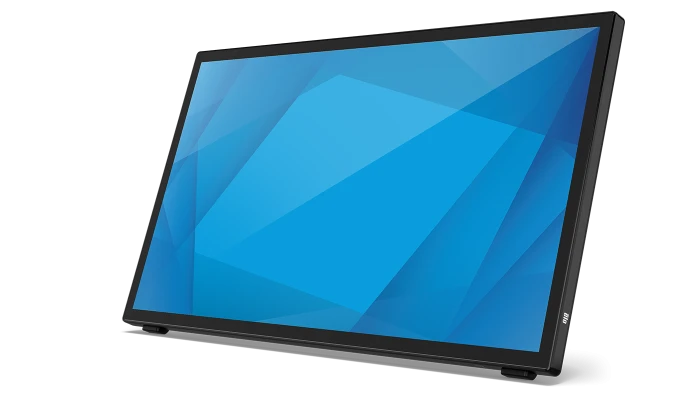

Elo 2270L kullanım senaryoları

Perakende / POS

Kasada hızlı işlem, müşteri etkileşimi ve kampanya ekranı senaryoları.

Self-Servis

Kiosk ve etkileşimli self-servis uygulamalarında dayanıklı dokunmatik.

Konaklama

Resepsiyon, check-in/out, bilgi noktası ve hizmet ekranları.

Kurumsal

Karşılama alanları, toplantı odaları, ziyaretçi yönetimi.

Signage

Mağaza içi yönlendirme ve etkileşimli bilgilendirme panoları.

Kamu Alanları

Yoğun trafikli alanlarda dayanıklı ve uzun ömürlü kullanım.

EKRAN & DOKUNMATİK

22” Full HD
TouchPro® PCAP (10-touch)

2270L; 21.5” diyagonal (16:9) LED TFT panelde 1920×1080 çözünürlük sunar. TouchPro® Projected Capacitive dokunmatik ile 10-touch deneyimi sağlar; geniş görüş açısı, net görüntü ve doğru dokunma tepkisi için optimize edilmiştir.

FHD 1920×1080
TouchPro® PCAP
10-touch
Clear / Anti-glare seçenekleri
178° görüş açısı

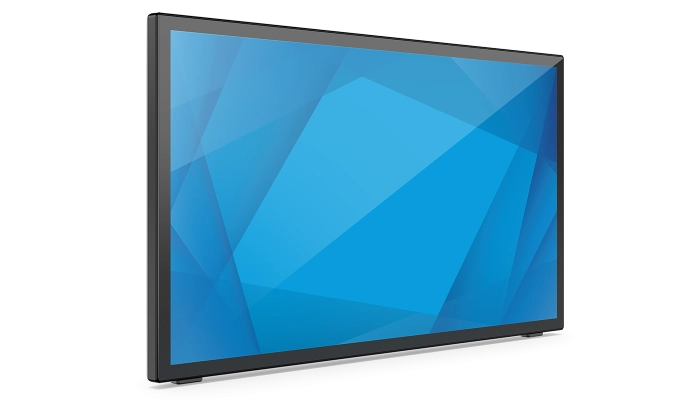

Elo 2270L ekran özellikleri

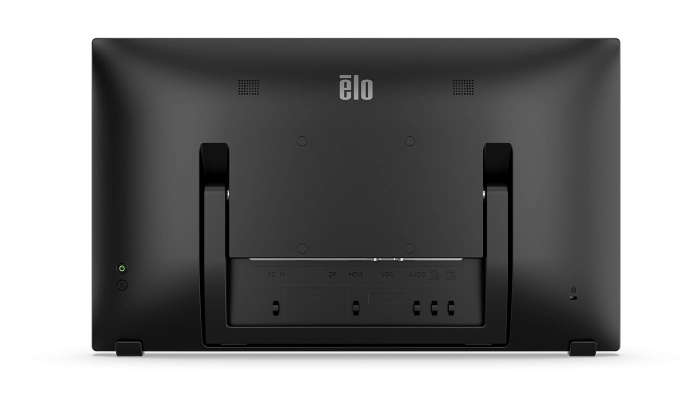

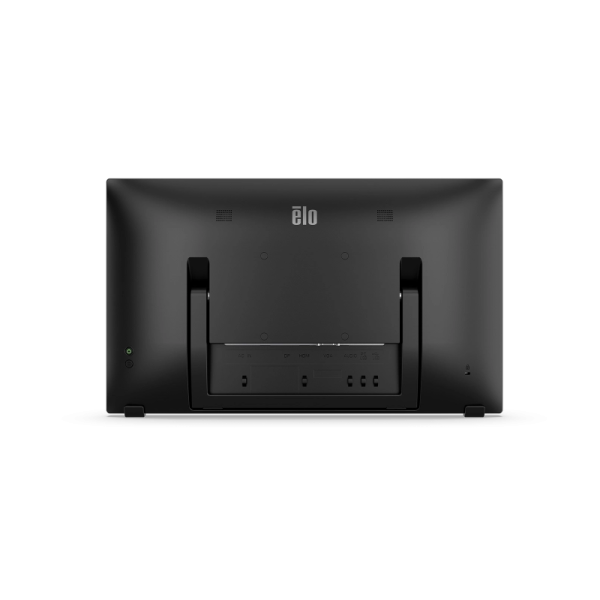

Elo 2270L bağlantı portları ve VESA montaj
BAĞLANTILAR & MONTAJ

DisplayPort + HDMI + VGA
VESA 100mm ile Uyumlu

Dahili hoparlörler ve entegre I/O ile daha düzenli kurulum. VESA 100mm arka montaj arayüzü sayesinde masaüstü, duvar veya farklı montaj çözümlerine kolayca entegre edilebilir. Ayrıca ekranı 20°–70° aralığında eğerek izleme konforunu artırabilirsiniz.

Girişler: VGA, HDMI, DisplayPort. USB: Touch için USB 2.0 Type-B; ek cihazlar için 2× USB 2.0 Type-A. Ses: Audio in/out. Güç: AC giriş (IEC60320 C6).

VESA 100mm (4 delik)
DisplayPort
HDMI
VGA
USB 2.0 Type-B (Touch)
2× USB 2.0 Type-A
2×2W hoparlör
1
Dokunmatik OSD
Ekrandan menü yönetimi
2
Göz Konforu
Düşük mavi ışık + titresimsiz
3
Dayanıklılık & Verimlilik
IK07 + ES 8.0
ELO 2270L ÖNE ÇIKANLAR
OSD’yi dokunarak
kontrol edin
2270L ile On-Screen Display (OSD) kontrolü artık daha kolay. Menü tuşuna basarak dokunmatik OSD şemasını açabilir; ayarları dokunmatik ekrandan veya monitörün arka tarafındaki alıştığınız fiziksel kontrollerle yönetebilirsiniz.
2270L 21.5” Touchscreen Monitor – Teknik Özellikler
06 Teknik Özellikler

2270L 21.5” Touchmonitor – Teknik Özellikler

Elo 2270L; TouchPro® PCAP dokunmatik teknolojisiyle 10 dokunuş desteği sunan, 21.5” Full HD (1920×1080) bir dokunmatik monitördür. HDMI, VGA ve DisplayPort görüntü girişleri, dokunmatik OSD kontrolü, entegre hoparlörler, VESA 100×100 montaj desteği ve Energy Star 8.0 gibi ek özelliklerle; POS, self-servis kiosk ve kurumsal kullanım senaryolarında esnek kurulum ve konforlu görüntüleme deneyimi sağlar.

Genel
Parça Numaraları, Renk ve Yüzey
  • Parça Numaraları:
  • Siyah, şeffaf: E510259
  • Siyah, anti-glare: E511214
  • Beyaz, anti-glare: E265991
  • Kasa Rengi: Beyaz veya Siyah
  • Yüzey İşlemi: Şeffaf veya Anti-glare
Dokunmatik
TouchPro® PCAP
  • Teknoloji: PCAP (TouchPro® Projected Capacitive)
  • Dokunma Kapasitesi: 10 Touch
  • Dokunmatik Arayüz: USB
Ses
Entegre Hoparlörler
  • Hoparlör: 2 × 2W dahili
Ekran
Boyut, Çözünürlük ve Görüntü
  • Diyagonal Boyut: 21.5” diyagonal, Active Matrix TFT LCD (LED)
  • En/Boy Oranı: 16:9
  • Aktif Alan: 18.74" × 10.54" / 476.06 mm × 267.79 mm
  • Çözünürlük: 1920 × 1080 @ 50/60Hz
  • Görüş Açısı: Yatay: ±89° (toplam 178°) • Dikey: ±89° (toplam 178°)
  • Renk Sayısı: 16.7 milyon
  • Parlaklık (tipik): LCD Panel: 250 nit • TouchPro PCAP: 225 nit
  • Tepki Süresi (tipik): 14 ms
  • Kontrast Oranı: 1000:1
Desteklenen Çözünürlükler
Ek Video Modları
  • 640×480 @60Hz • 640×400 @70Hz • 720×400 @70Hz
  • 800×500 @60Hz • 800×600 @56/60Hz • 1024×768 @60Hz
  • 1280×720 @58/60Hz • 1280×800 @60Hz • 1280×1024 @60Hz
  • 1366×768 @60Hz / 60Hz RB • 1440×900 @60Hz / 60Hz RB
  • 1680×1050 @60Hz / 60Hz RB
OSD
Dokunmatik OSD ve Ayarlar
  • Erişim: Touch OSD üzerinden; Menü tuşuna basarak dokunmatik OSD diyagramını açın.
  • Kontroller: Menü, Güç
  • Ayarlar: Parlaklık, Kontrast, Video Önceliği, Clock, Phase, H/V konum, Auto-Adjust, Renk Sıcaklığı, Düşük Mavi Işık, Ses, Sessiz, Audio Source Select, Line-in/Headphone Out, OSD süresi, OSD dili, Aspect Ratio, Keskinlik, Uyku modunda dokunmatik Aç/Kapat, Power LED Aç/Kapat, Varsayılanlara dön
  • Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince
  • Kilitleme: OSD • Güç
I/O Portları
Bağlantı Arabirimleri
  • AC Giriş: IEC60320 C6
  • Ses: Audio in/out
  • Video: VGA • HDMI • DisplayPort
  • USB: USB 2.0 Type-B • 2 × USB 2.0 Type-A
Video
Giriş Tipleri
  • VGA: Dişi DB-15 konnektör
  • HDMI: Type-A soket
  • DisplayPort: DisplayPort
Video Frekansı
Yatay / Dikey
  • Yatay: 30 – 82 KHz
  • Dikey: 50 – 75 Hz
Güç
AC Giriş
  • Konnektör: IEC 60320 C6
  • Giriş Voltajı: 100–240VAC, 50/60Hz
Güç Tüketimi
Sadece Ekran + Dokunmatik (tipik)
  • Açık (Varsayılan – %80 parlaklık): 12.2 W
  • Açık (Tipik – %100 parlaklık): 13.8 W
  • Uyku: 0.5 W
  • Kapalı: 0.16 W
Mekanik
Ölçüler
  • Ölçüler (Standsız): 504.7 × 302.4 × 41.3 mm
Ağırlık
Paketsiz / Paketli
  • Paketsiz: 4.1 kg
  • Paketli: 6.4 kg
Paketleme
Kutu Ölçüleri
  • Kutu Ölçüleri: 589 × 136 × 395 mm
Çevresel Koşullar
Sıcaklık ve Nem
  • Çalışma Sıcaklığı: 0°C – 40°C
  • Depolama Sıcaklığı: −20°C – 60°C
  • Nem: Çalışma: %20–%80 • Depolama: %10–%95 (maks. 38.7°C ıslak termometre)
Güvenilirlik
MTBF
  • MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA
  • VESA: Arka yüzde 100mm 4-delik VESA montaj arayüzü
Diğer Özellikler
Sertifikalı Konfor ve Yönetilebilirlik
  • Energy Star: 8.0
  • TÜV Rheinland: Flicker Free (Titreşimsiz)
  • TÜV Rheinland: Low Blue Light (Düşük Mavi Işık)
  • DDCCI: DDCCI üzerinden güç toplama (power collection) fonksiyonu
Garanti & Servis
Kapsam ve Uzatma Opsiyonları
  • Standart Garanti: 3 yıl
  • Uzatılmış Servis Opsiyonları:
  • • 4 yıl garanti – Elo P/N: E898247
  • • 5 yıl garanti – Elo P/N: E898449
  • • 3 yıl garanti + AUR – Elo P/N: E898648
  • • 4 yıl garanti + AUR – Elo P/N: E894921
  • • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
  • Arjantin AR sertifikası • Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI
  • United States FCC, UL • Japan VCCI, PSE • International CB • Australia RCM • Russia EAC • Mexico CoC
  • RoHS, China RoHS, WEEE, REACH
Darbe Koruması
IK Sınıfı
  • IK: IK07
Kutu İçeriği
Neler Dahil?
  • 2270L Touchmonitor
  • Quick Install Guide (Hızlı Kurulum Kılavuzu)
  • HDMI kablo
  • Dokunmatik USB kablo
  • Kuzey Amerika güç kablosu
  • Avrupa güç kablosu
  • EEI Etiketi (AB)
  • 2 × EEI Etiketi (UK)
  • 2 × yedek ayak kapağı (replace foot cover)
  • 5 × kablo bağı (cable tie)
Stand, Montaj ve Kitler
Kurulum Aksesuarları
  • • Elo Stand 1902/3-2202/3 – Beyaz (100mm VESA) – Elo P/N: E808963
