Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Kasa Rengi
- Part Number: E967730
- Enclosure Color: Dark Gray Metallic

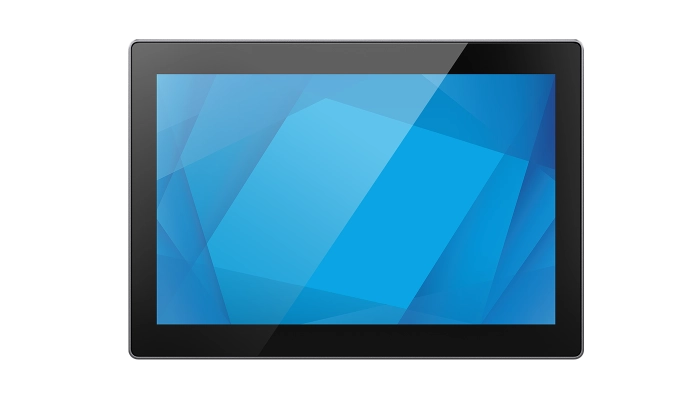

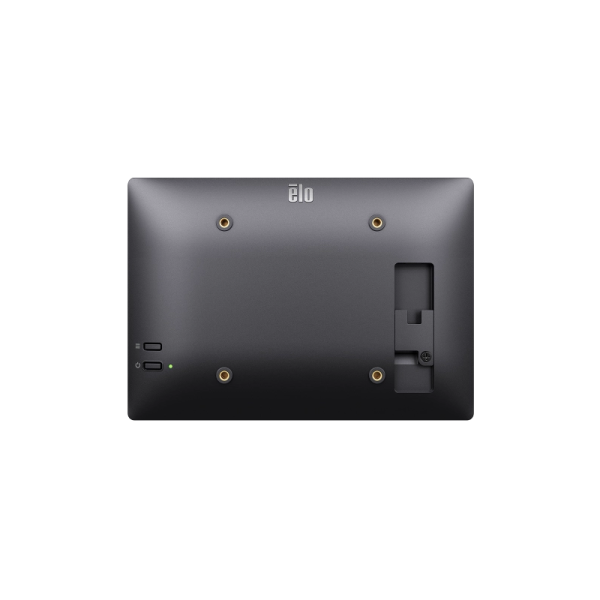

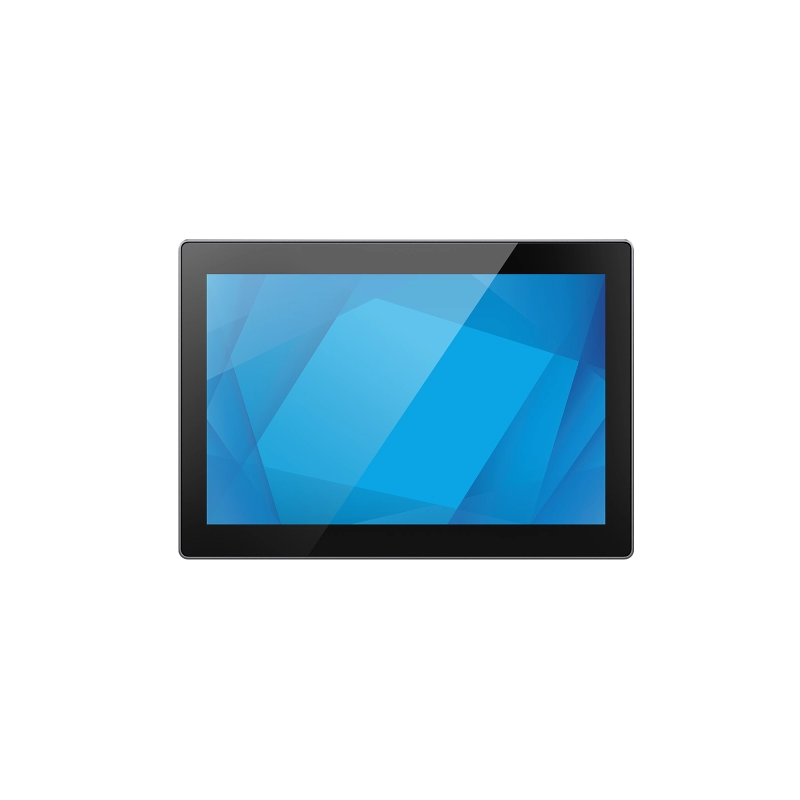

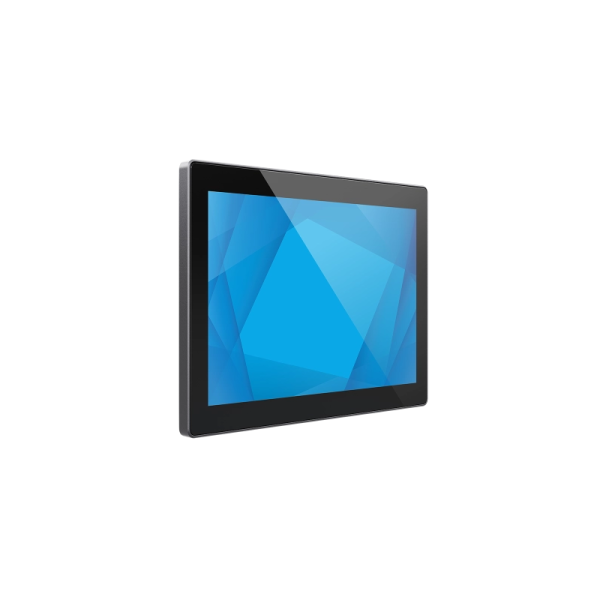

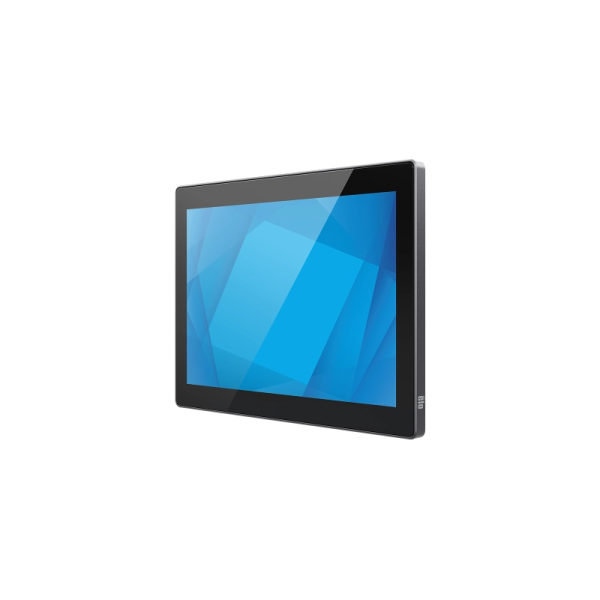

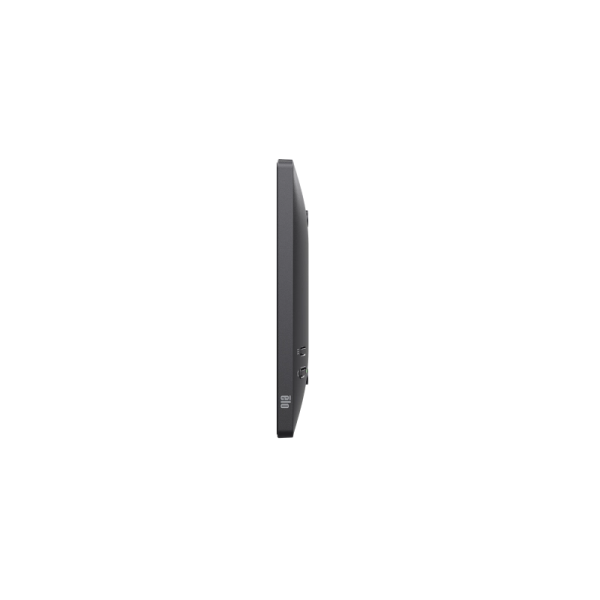

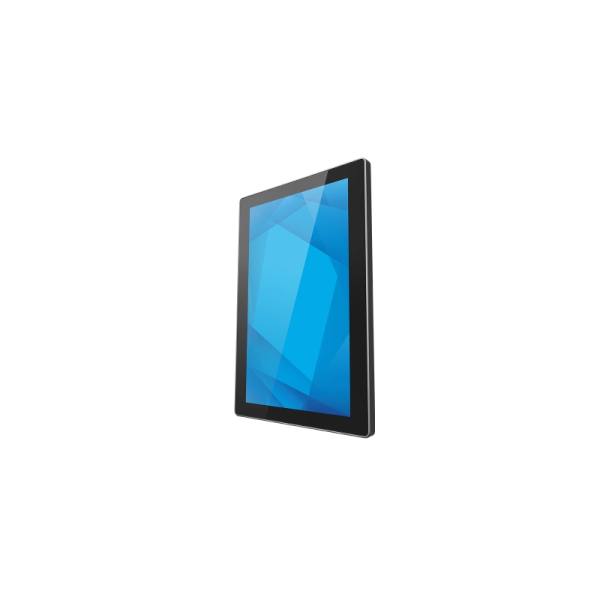

Elo 0704LS 7″ Masaüstü Dokunmatik Monitör
- Tek Kablo Konforu: USB Type-C bağlantısı üzerinden video, dokunmatik veri ve güç iletimi
- Yüksek Çözünürlüklü Görüntü: 1280 x 800 HD çözünürlük ve 16:10 ekran formatı ile kompakt boyut
- Hassas Dokunmatik Deneyimi: 10 noktalı TouchPro® PCAP teknolojisi
- Geniş Görüş Açısı: 176° yatay ve dikey görüş açısı
- Göz Dostu Teknoloji: TUV Rheinland sertifikalı düşük mavi ışık özelliği
- Endüstriyel Dayanıklılık: IK07 darbe koruması ve 50.000 saatlik panel ömrü
- Parlama Önleyici Yüzey: Anti-glare kaplaması
- Esnek Montaj: VESA uyumluluğu
Elo 0704LS Dokunmatik Monitör Datasheet
Açıklama
Açıklama
SLATE
0704LS
0704LS
7” Touchscreen Monitor
Razor-thin tasarım. Parlak dokunmatik deneyim. 04LS-Serisi; ince çerçeveler, artırılmış dayanıklılık ve state-of-the-art optical bonding ile 7” sınıfta “en ince ticari sınıf” ekranlardan biri olacak şekilde tasarlanmıştır. Tek kabloyla sade kurulum: USB-C üzerinden güç + görüntü + dokunma. Port kapağı kilitlenebilir: kabloların yerinden çıkmasını azaltır, kesinti riskini düşürür. 400 nit panel parlaklığı ve PCAP 10-touch ile POS, müşteri karşısı ekran ve kompakt dokunmatik ihtiyaçları için temiz bir “slate” yüzeyi sunar.
DatasheetEKRAN
7" TFT LCD (LED)
1280×800 • 16:10
DOKUNMATİK
PCAP • 10 Touch
Anti-glare yüzey
PARLAKLIK (TİPİK)
Panel: 400 nit
Touch: 360 nit
USB-C (TEK KABLO)
Güç + Video + Touch
Power Delivery

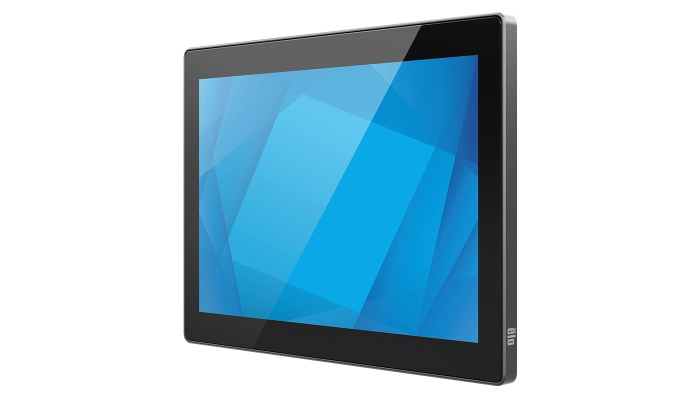

01 ÖZELLİKLER
İnce Tasarım, Optical Bonding, USB-C ile Hızlı Kurulum
Razor-thin (14.6mm)
173.06 × 121.56 × 14.6 mm gövde; kompakt uygulamalarda minimum yer kaplar ve modern bir görünüm sunar.
Optical Bonding
Daha net görüntü, daha az yansıma ve daha “tek parça” ekran hissi için gelişmiş optik bonding tasarımı.
USB-C: Güç + Video + Touch
Tek kabloyla kurulum; USB Type-C üzerinden görüntü ve dokunma aktarımı, Power Delivery ile besleme.
Kilitlenebilir Port Kapağı
Kabloların yerinden çıkmasını azaltır; operasyon sürekliliğini destekler ve sahada kesinti riskini düşürür.
PCAP 10-Touch + Anti-Glare
10 nokta PCAP dokunma; anti-glare yüzey ile POS ve müşteri ekranı uygulamalarında konforlu kullanım.
Düşük Güç Tüketimi
4.8W (100% parlaklık) tipik tüketim; kompakt kurulumlarda enerji verimliliğini artırır.
0704LS Neden Tercih Ediliyor?
POS için “Mükemmel Eşleşme”
7” kompakt boyut; müşteri karşısı ekran, ikinci ekran ve küçük alan POS senaryolarında ideal form faktör sunar.
Tek Kablo, Daha Az Karmaşa
USB-C ile güç + video + touch tek hat üzerinden; kablo kalabalığını ve kurulum süresini azaltır.
Dayanım + Görsel Netlik
Optical bonding, anti-glare ve IK07 darbe koruması; ticari sahada daha güvenli kullanım için tasarlandı.

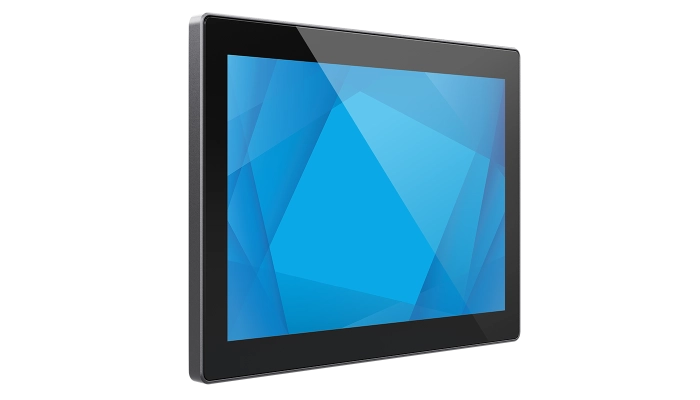

02 KULLANIM ALANLARI
0704LS’nin
Kullanım Alanları
0704LS; kompakt dokunmatik ekran gerektiren perakende, restoran ve kurumsal kullanım senaryolarında, modern slate tasarımıyla kullanıcı deneyimini “temiz ve hızlı” hale getirir.
POS / Customer Display
Müşteri karşısı ekran, ikinci ekran ve kompakt POS senaryoları.
Restoran & Hızlı Servis
Self-order, sipariş takibi ve kasa yanı bilgilendirme ekranları.
Perakende
Ürün bilgi, kampanya ve sadakat/üyelik etkileşim noktaları.
Kurumsal
Toplantı odası rezervasyonu, ziyaretçi yönetimi ve yönlendirme panelleri.
EKRAN & PERFORMANS
7” 16:10 Format
1280×800 ile Keskin Görüntü
400 nit panel parlaklığı (touch ile 360 nit) ve 176° geniş görüş açısı; farklı bakış açılarıyla kullanılan POS ekranlarında okunabilirliği destekler. 800:1 kontrast oranı ve anti-glare yüzey ile daha konforlu bir görsel deneyim sunar.

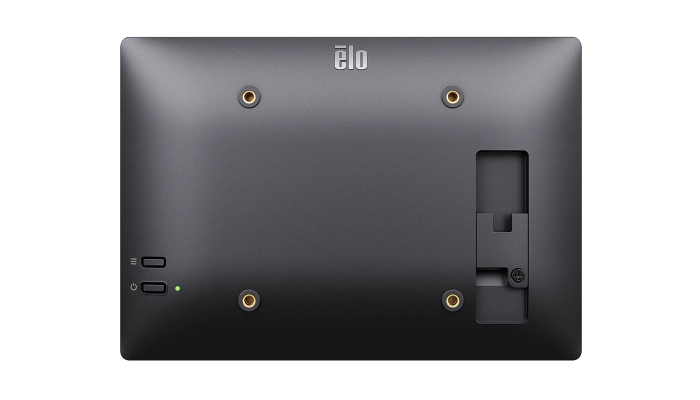

MONTAJ & BAĞLANTI
75mm VESA + USB-C Power Delivery
Arka yüzde 75mm 4 delikli VESA adaptörü ile montaj; USB Type-C ile video + touch ve Power Delivery uyumlu besleme tek noktada. Kabloları sabitlemek için kilitlenebilir port cover ile saha kullanımında daha güvenli bağlantı sağlar.
1
Teknik Özet
7" • 1280×800
2
USB-C & Power
Tek kablo
3
Dayanım & Montaj
IK07 • VESA 75mm
0704LS ÖNE ÇIKANLAR
Teknik Özet
0704LS
Part Number: E967730 • Ekran: 7" TFT LCD (LED), 16:10 • Çözünürlük: 1280×800 • Aktif alan: 149.76×93.60 mm • Parlaklık (tipik): Panel 400 nit; TouchPro PCAP 360 nit • Kontrast: 800:1 • Tepki süresi: 35 ms • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 7” PCAP Touchmonitor (E967730) – Teknik Özellikler
7” (16:10) kompakt dokunmatik ekran; USB Type-C üzerinden video + güç (Power Delivery) + dokunmatik iletişimini tek kabloda birleştirir. 10 nokta PCAP, anti-glare yüzey ve VESA 75 mm montaj adaptörü ile POS ve kiosk uygulamalarında esnek konumlandırma sağlar.
Dokunmatik
Teknoloji & Arayüz
- Touch Technology: PCAP (Projected Capacitive)
- Capacity: 10 Touch
- Touch Interfaces: USB
- Surface Treatment: Anti-glare
Ekran
7” TFT LCD (LED)
- Diagonal Size: 7” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:10
- Active Area: 5.90" × 3.69" / 149.76 × 93.60 mm
- Resolution: 1280 × 800
- Number of Colors: 16.7 million
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Brightness (typical): Panel 400 nit • TouchPro PCAP 360 nit
- Contrast Ratio: 800:1
- Response Time – total (typical): 35 ms
- Viewing Angle: Yatay ±88° (176°) • Dikey ±88° (176°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- 1280×800 60Hz
- 1280×800 60Hz RB
- 1280×720 60Hz
- 1024×768 60Hz
- 800×600 60Hz
- 800×500 60Hz
- 640×480 60Hz
OSD
On-Screen Display
- Erişim: Touch OSD üzerinden; Menu tuşu ile Touch OSD diyagramı açılır.
- Kontroller: Menu • Power
- Ayarlar: Brightness, Contrast, Aspect Ratio, Sharpness, Color Temperature, Low Blue Light, OSD Timeout, OSD Language, Touch on Sleep mode, Power LED, Touch Through, Recall Defaults
- Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
- Kilitler: OSD • Power
Bağlantı & Video
USB Type-C Tek Kablo
- I/O Ports: USB Type-C connector
- Video: USB Type-C connector
- Input Video Horizontal Sync: 30 – 60 KHz
- Input Video Vertical Sync (frame rate): 60 Hz
Güç
USB-C Power Delivery
- Power: Power Delivery compatible via USB Type-C
- Input range: (5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A)
Güç Tüketimi
Tipik
- ON (Default – 100%): 4.8 W
- SLEEP: 0.8 W
- OFF: 0.15 W
Boyutlar
Stand’siz
- Monitor Dimensions (without Stand): 6.81" × 4.78" × 0.57" / 173.06 × 121.56 × 14.6 mm
- Shipping Box: 9.13" × 6.61" × 2.80" / 232 × 168 × 71 mm
Ağırlık
Ambalajlı / Ambalajsız
- Unpackaged: 0.71 lb / 0.32 kg
- Packaged: 1.48 lb / 0.67 kg
Çevresel
Sıcaklık & Nem
- Operating Temperature: 0°C – 40°C / 32°F – 104°F
- Storage Temperature: -20°C – 60°C / -4°F – 140°F
- Humidity: Operating 20% – 80% • Storage 10% – 95% (38.7°C max wet bulb)
Güvenilirlik
MTBF
- MTBF: 50,000 hours demonstrated
Ek Özellikler
Sertifikalar & Fonksiyonlar
- TÜV Rheinland: Low Blue Light
- TÜV Rheinland: Flicker Free
- DDCCI: Power collection function
- Impact Protection: IK07
Montaj
VESA
- Mounting Options: Arka yüzde 4 delikli 75 mm montaj adaptörü ile VESA
Garanti
Standart & Uzatılmış
- Warranty: 3-year
- Extended Service Options
- 4 year warranty coverage – Elo P/N: E898247
- 5 year warranty coverage – Elo P/N: E898449
- 3 year warranty coverage + AUR – Elo P/N: E898648
- 4 year warranty coverage + AUR – Elo P/N: E894921
- 5 year warranty coverage + AUR – Elo P/N: E895125
Regülasyonlar
Regulatory approvals and declarations
- Canada CUL, IC
- Europe CE
- Korea KCC
- Taiwan BSMI
- United States FCC, UL
- Japan VCCI
- International CB
- Australia RCM
- RoHS, China RoHS, WEEE, REACH
- United Kingdom UKCA
Kutu İçeriği
What’s in the Box
- Touchmonitor
- Quick Install Guide
- USB Type-C cable
Opsiyonel Aksesuarlar
Optional Peripherals & Mount Kits
- PCAP Stylus Pen: Elo P/N: E066148
- Stands, Mounts & Kits
- Wall Mount Kit (75mm or 100mm VESA) – Elo P/N: E143088
- Rear Facing display Pole Mount Kit – Elo P/N: E038989
- Short Tabletop Stand for 10'' I-Series – Elo P/N: E160104
- Shelf Mount Bracket (75mm or 100mm VESA) – Elo P/N: E043382
- Floor Stand (75mm or 100mm VESA) – Elo P/N: E048069
- Pole Mount – 6 inch (75mm or 100mm VESA) – Elo P/N: E047458
- Pole Mount – 12 inch (75mm or 100mm VESA) – Elo P/N: E047663
- Pole Mount – 18 inch (75mm or 100mm VESA) – Elo P/N: E047864
- Pole Mount Bracket (75mm or 100mm VESA) – Elo P/N: E045151
- Elo Stand 1302L – Black (75 mm VESA) – Elo P/N: E307788
- Wallaby™ POS Stand (Black) – Elo P/N: E949536
- USB-C to USB-C Cable Kit – Elo P/N: E129019
- Z10 POS Stand (75mm VESA) – Elo P/N: E767159
- Wallaby Pro Merchant-facing Display Kit – Elo P/N: E801367
