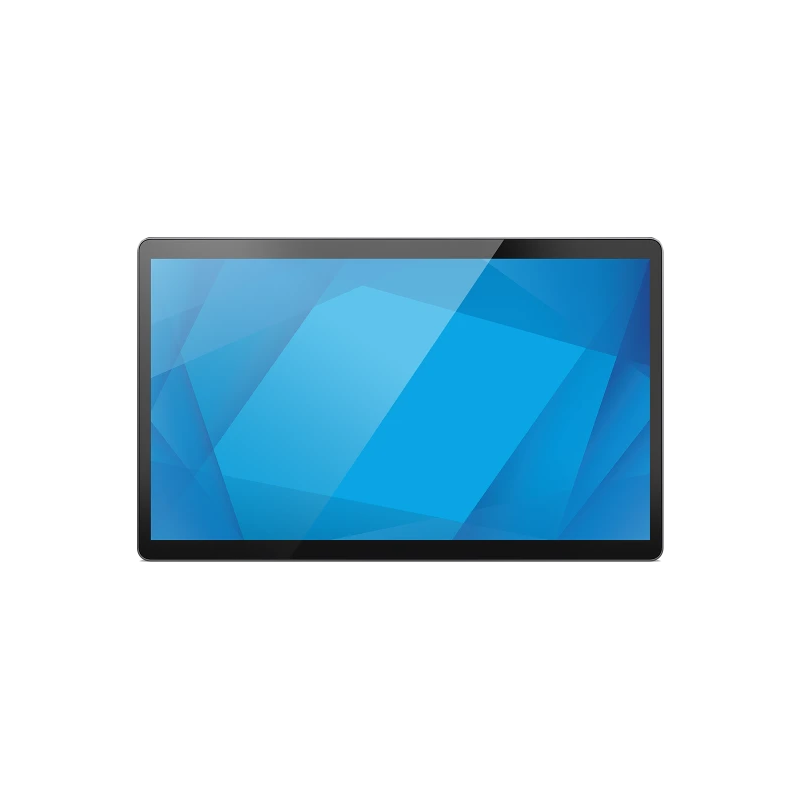

Elo 1304LS 13″ Dokunmatik Monitör

  • Net Görüntü: 13.3 inç Full HD (1920×1080) çözünürlük ve 10 nokta hassas dokunmatik ekran.
  • Tek Kablo Bağlantısı: USB-C üzerinden güç, görüntü ve veri aktarımı (ayrıca HDMI ve DisplayPort desteği).
  • Yüksek Dayanıklılık: IP54 sıvı/toz koruması ve IK08 darbe direncine sahip sağlam tasarım.
  • Modüler Aksesuar Desteği: Kenarlara barkod okuyucu, kart okuyucu (MSR) ve kamera takılabilen Edge Connect yapısı.
  • Endüstriyel Uyumluluk: Kiosk, POS ve depo otomasyonu için VESA uyumlu, düşük güç tüketimli tasarım.
  • Göz Konforu: Parlama önleyici yüzey ve düşük mavi ışık modu.

Elo 1304LS Dokunmatik Monitör Datasheet

Açıklama

Açıklama

Elo 1304LS – 13.3” Ultra İnce Dokunmatik Monitör
04LS 1304LS • 13.3”

Elo 1304LS
Razor Thin 13.3” Dokunmatik Monitör

04LS-Serisi; 13 inç sınıfında “en ince ticari-grade monitörlerden biri” olacak şekilde tasarlandı. İnce çerçeveler, güçlendirilmiş dayanıklılık ve state-of-the-art optik bonding ile şık bir görünümü, parlak görüntü netliğiyle birleştirir.

Datasheet
TEK KABLO
USB-C ile güç + görüntü + dokunma
Kurulum sade, masa temiz
EKRAN
13.3” • Full HD 1920×1080
Optik bonding + Anti-glare
DAYANIKLILIK
Kilitlenebilir port kapağı
Kesintileri minimize eder
HİZMET
EloCare® servis seçenekleri
AUR + Uzatılmış Garanti

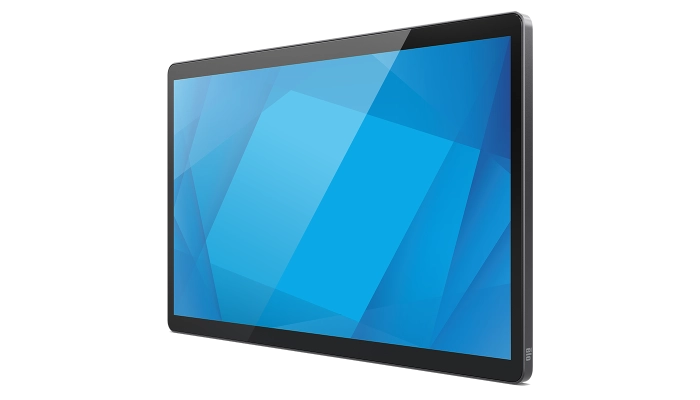

Elo 1304LS 13.3 inç ultra ince dokunmatik monitör
USB-C ile tek kablo kurulum
01 ÖZELLİKLER

İnce Tasarım. Parlak Dokunmatik. Tek Kablo Kurulum.

USB-C ile Tek Kablo Entegrasyon

Güç, görüntü ve dokunma entegrasyonunu tek bir USB-C kabloda birleştirerek kurulum süresini kısaltır, kablo karmaşasını azaltır.

Razor Thin (Ultra İnce) Tasarım

İnce çerçeveler ve minimal gövde yapısı; POS alanında “temiz” ve modern bir görünüm sunar.

Optik Bonding ile Üst Seviye Netlik

State-of-the-art optik bonding ve anti-glare yüzey sayesinde daha net görüntü, daha iyi okunabilirlik ve daha konforlu izleme hedefler.

Kilitlenen Port Kapağı

Kilitlenebilir port kapağıyla kabloların yerinden çıkma riski azalır. Kesintiler minimize edilir, operasyon daha stabil ilerler.

“Clean Slate” Dokunmatik Deneyim

PC, mobil cihaz veya entegre ödemeli AiO POS terminaliyle eşleşerek; şık ve kompakt bir dokunmatik arayüz sunar.

EloCare® ile Güvence

Advance Unit Replacement (AUR) ve uzatılmış garanti seçenekleriyle; servis ve destek imkanları sunar.

Elo 1304LS Neden Tercih Ediliyor?

POS’ta “Temiz Masa” Deneyimi

Tek USB-C kablo yaklaşımı; güç + video + touch entegrasyonunu sadeleştirir. Kurulum hızlı, görünüm daha düzenli.

Şıklık ve Dayanıklılık Bir Arada

Ultra ince tasarımın yanında, ticari-grade dayanıklılık yaklaşımıyla yoğun kullanıma uygun bir yapı hedefler.

Kablo Kopmalarına Karşı Güçlü Önlem

Kilitlenebilir port kapağı; kabloların yerinde kalmasına yardımcı olur, bağlantı kopmalarını ve kesintileri azaltır.

02 KULLANIM ALANLARI

1304LS’nin
Kullanım Senaryoları

İster PC ile, ister mobil cihazla, ister entegre ödemeli AiO POS terminaliyle kullanın: 04LS slate monitör; POS noktasında aradığınız “kompakt ama premium” dokunmatik ekran deneyimini sunar.

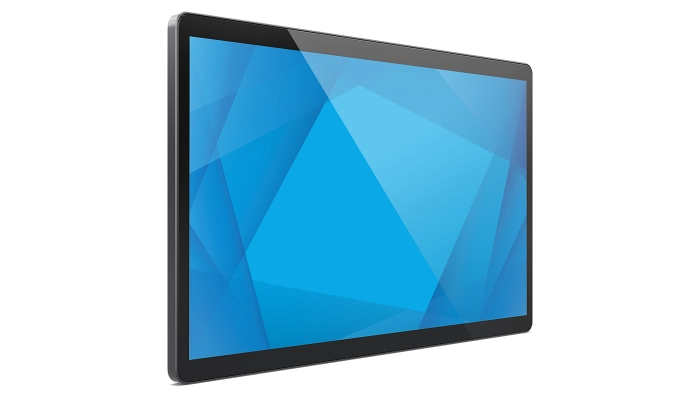

Elo 1304LS POS eşleşme senaryosu

Point-of-Sale (POS)

Kompakt 13.3” form ve ince tasarım; kasa alanını verimli kullanmak isteyen işletmeler için idealdir.

mPOS / Mobil Eşleşmeler

Mobil cihazlar ve POS altyapılarıyla eşleşerek esnek kurulum ve hızlı devreye alma yaklaşımı sunar.

AiO + Entegre Ödeme

Entegre ödeme çözümleriyle kullanılan AiO terminal kurulumlarında, ince “slate” deneyimini destekler.

Kurumsal Satış Noktaları

Modern görünüm ve temiz kablolama sayesinde müşteri temas noktalarında premium bir deneyim hedefler.

GÖRÜNTÜ & KONFOR

Optik Bonding ile
Daha Net, Daha Konforlu

1304LS; optik bonding ve anti-glare yüzey ile daha net görüntü ve daha konforlu izleme deneyimini hedefler. İnce çerçeve tasarımı, kullanıcı arayüzünü ön plana çıkarır.

Optik bonding
Anti-glare
İnce çerçeve
Ticari-grade
Elo 1304LS ekran netliği

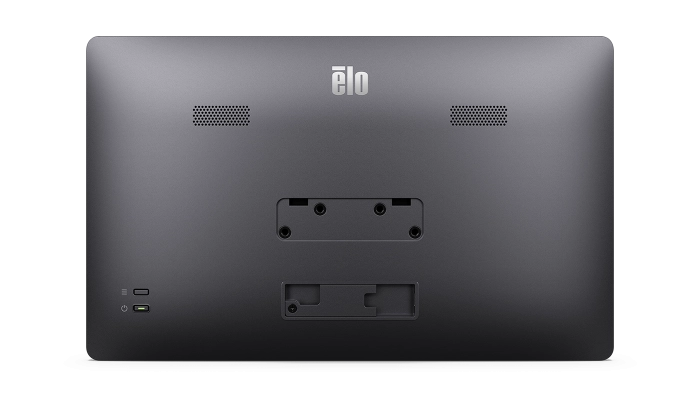

Elo 1304LS kilitlenebilir port kapağı ve kablo yönetimi
KURULUM & BAĞLANTI

USB-C ile Sade Kurulum:
Tek Kablo, Daha Az Karmaşa

USB-C üzerinden güç + görüntü + dokunma akışını tek hatta toplayarak kurulum ve bakım süreçlerini kolaylaştırır.

Kilitlenebilir port kapağı, kabloların yerinde kalmasına yardımcı olur; kopma riskini düşürerek kesintileri azaltır.

USB-C (tek kablo)
Kablo yönetimi
Port kapağı kilidi
POS’a uygun kompakt form
1
USB-C ile Entegrasyon
Güç + Video + Touch
2
Ultra İnce Tasarım
İnce çerçeve • Slate
3
Kesintisiz Operasyon
Kilitli port kapağı
ELO 1304LS ÖNE ÇIKANLAR
Tek Kablo Kurulum:
USB-C ile Hız
USB-C; güç, video ve dokunma entegrasyonunu tek bir kabloda toplayarak kurulumu hızlandırır. Kablo karmaşası azalır, POS alanında daha temiz bir görünüm oluşur.
Elo 13.3” USB-C PCAP Dokunmatik Monitör (E968117) – Teknik Özellikler
06 Teknik Özellikler

Elo 13.3” USB-C PCAP Dokunmatik Monitör

USB Type-C ile tek kablo üzerinden görüntü + dokunmatik + güç (Power Delivery) desteği sunan, 13.3” Full HD PCAP monitör. Müşteri ekranı, self-servis, kiosk ve OEM entegrasyonlarında kompakt bir çözüm.

Parça No: E968117
Kasa: Koyu Gri Metalik
Ekran: 13.3” • 1920×1080
Koruma: IK07
Ürün Bilgisi
Parça Numarası & Dokunmatik
  • Parça Numarası: E968117
  • Kasa Rengi: Koyu Gri Metalik
  • Dokunmatik: PCAP (Projected Capacitive) – 10 dokunuş
  • Dokunmatik Arayüz: USB
Ekran
13.3” TFT LCD
  • En/Boy Oranı: 16:9
  • Aktif Alan: 11.57" × 6.51" / 293.76 × 165.24 mm
  • Çözünürlük: 1920 × 1080
  • Renk Sayısı: 16.2 milyon
  • Görüş Açısı: Yatay ±89° (178°) • Dikey ±89° (178°)
Görüntü Performansı
Parlaklık, Kontrast, Tepki
  • Parlaklık (tipik): Panel 300 nit • TouchPro PCAP 270 nit
  • Kontrast: 600:1
  • Tepki Süresi (tipik): 27 ms
  • Yüzey: Anti-glare (yansıma önleyici)
Çözünürlük Desteği
Desteklenen Diğer Çözünürlükler
  • 640×480 @ 60Hz
  • 800×500 @ 60Hz
  • 800×600 @ 60Hz
  • 1024×768 @ 60Hz
  • 1280×800 @ 60Hz
  • 1280×720 @ 60Hz
  • 1280×1024 @ 60Hz
  • 1366×768 @ 60Hz, 60Hz RB
  • 1440×900 @ 60Hz, 60Hz RB
  • 1680×1050 @ 60Hz, 60Hz RB
  • 1920×1080 @ 60Hz
OSD (Ekran Üstü Menü)
Erişim & Diller
  • Erişim: Dokunmatik OSD; Menü tuşuna basınca OSD diyagramı açılır.
  • Kontroller: Menü, Güç
  • Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
  • Kilitler: OSD, Güç
OSD Ayarları
Menüde Bulunan Ayarlar
  • Parlaklık, Kontrast, Renk Sıcaklığı, Düşük Mavi Işık,
  • Ses, Sessiz, OSD Zaman Aşımı, OSD Dili, Keskinlik,
  • Uyku Modunda Dokunmatik Aç/Kapat, Güç LED’i Aç/Kapat, Varsayılanlara Dön
Bağlantılar
I/O, Video ve Hoparlör
  • I/O Portları: USB Type-C (tek bağlantı)
  • Video: USB Type-C bağlantısı
  • Hoparlörler: 2 × 2W (+/-%10) dahili
  • Video Senkron Aralığı: Yatay 30 – 82KHz • Dikey 60Hz
Güç
USB-C Power Delivery
  • Güç: USB Type-C üzerinden Power Delivery uyumlu
Güç Tüketimi
Tipik Değerler
  • Açık (Varsayılan – %100 parlaklık): 6.6W
  • Uyku: 0.8 W
  • Kapalı: 0.15 W
Boyutlar
VESA Adaptörü ile / Olmadan
  • VESA Adaptörü Olmadan: 12.27" × 7.56" × 0.59" / 311.52 × 191.86 × 14.88 mm
  • VESA Adaptörü ile: 12.27" × 7.56" × 0.79" / 311.52 × 191.86 × 19.88 mm
Kutu
Nakliye Boyutu
  • Nakliye Kutusu: 14.88" × 9.92" × 3.62" / 378 × 252 × 92 mm
Ağırlık
Ürün & Paket
  • Ürün (paketsiz): 1.92 lb / 0.87 kg
  • Paketli: 3.42 lb / 1.55 kg
Çevresel Koşullar
Sıcaklık & Nem
  • Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
  • Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
  • Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)
Montaj
VESA
  • Montaj: Arka yüzde 4 delikli 75mm VESA adaptörü ile
Dayanım
IK & MTBF
  • Impact Protection: IK07
  • MTBF: 50.000 saat (kanıtlanmış)
Diğer Özellikler
Enerji ve Görsel Konfor
  • Energy Star: 8.0
  • TÜV Rheinland: Düşük Mavi Işık
  • DDCCI: Güç toplama (power collection) fonksiyonu
Garanti
Standart ve Uzatılmış Seçenekler
  • Standart Garanti: 3 yıl
  • Uzatılmış Servis Seçenekleri
  • 4 yıl garanti – Elo P/N: E898247
  • 5 yıl garanti – Elo P/N: E898449
  • 3 yıl garanti + AUR – Elo P/N: E898648
  • 4 yıl garanti + AUR – Elo P/N: E894921
  • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
  • Kanada: CUL, IC
  • Avrupa: CE
  • Kore: KCC
  • Tayvan: BSMI
  • ABD: FCC, UL
  • Japonya: VCCI
  • Uluslararası: CB
  • Avustralya: RCM
  • Meksika: NOM
  • Birleşik Krallık: UKCA
  • RoHS, China RoHS, WEEE, REACH
Kutu İçeriği
Kutudan Çıkanlar
  • Dokunmatik monitör
  • Hızlı kurulum kılavuzu
  • USB Type-C kablo
  • 75mm VESA adaptörü (montajlı)
Opsiyonel
Çevre Birimleri
  • PCAP Kalem: Elo P/N: E066148
Stand / Montaj
Kitler
  • USB-C → USB-C Kablo Kiti – E129019
  • Wall Mount Kit (75/100mm VESA) – E143088
  • Raf Montaj Braketi – E043382
  • Zemin Standı – E048069

Aşağıdaki kapsamlı montaj/stand listesi için “Stands, Mounts & Kits” kartını sayfanın altına ekleyebilirsiniz.

Standlar, Montajlar ve Kitler
Tüm Seçenekler
  • Wall Mount Kit (75mm veya 100mm VESA) – E143088
  • Rear Facing display Pole Mount Kit – E038989
  • Short Tabletop Stand for 10" I-Series – E160104
  • Tabletop Flip Stand for 10" & 15" I-Series – E924077
  • Shelf Mount Bracket (75mm veya 100mm VESA) – E043382
  • Floor Stand (75mm veya 100mm VESA) – E048069
  • Pole Mount – 6 inch (75mm veya 100mm VESA) – E047458
  • Pole Mount – 12 inch (75mm veya 100mm VESA) – E047663
  • Pole Mount – 18 inch (75mm veya 100mm VESA) – E047864
  • Pole Mount Bracket (75mm veya 100mm VESA) – E045151
  • Elo Stand 1302L – Siyah (75mm VESA) – E307788
  • Wallaby™ POS Stand – Siyah – E949536
  • USB-C to USB-C Cable Kit – E129019
  • Z10 POS Stand (75mm VESA) – E767159
  • Wallaby Pro Merchant-facing Display Kit – E801367
