Genel
Parça Numaraları, Renk ve Yüzey
- Parça Numaraları:
- • Şeffaf + Standlı: E351600
- • Şeffaf + Standsız: E126096
- • Anti-glare + Standlı: E159758

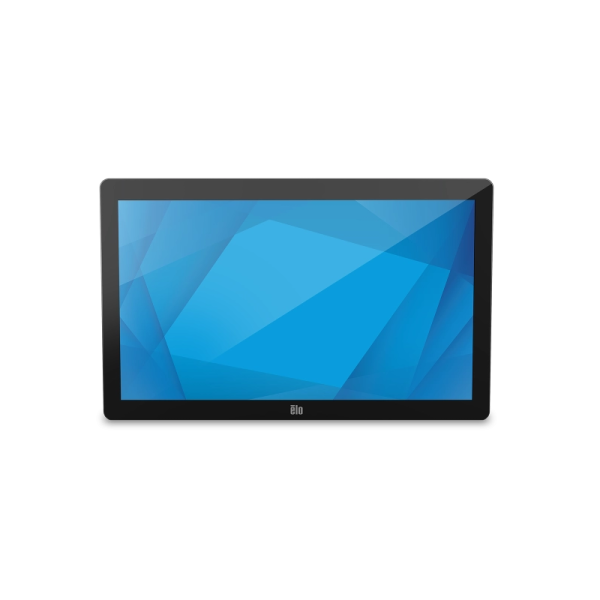

- • Anti-glare + Standsız: E992622
- Kasa Rengi: Siyah
- Yüzey İşlemi: Şeffaf

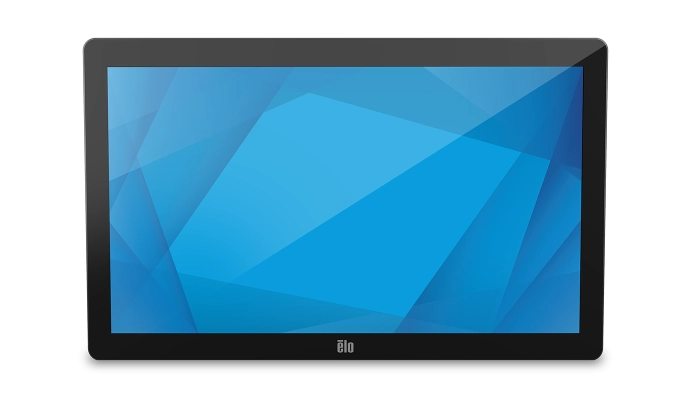

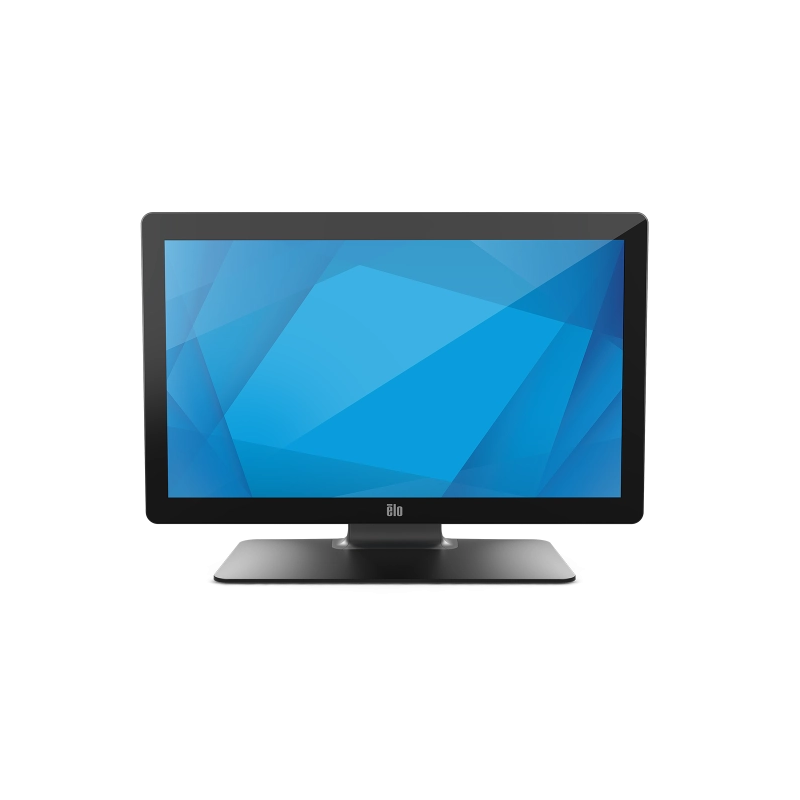

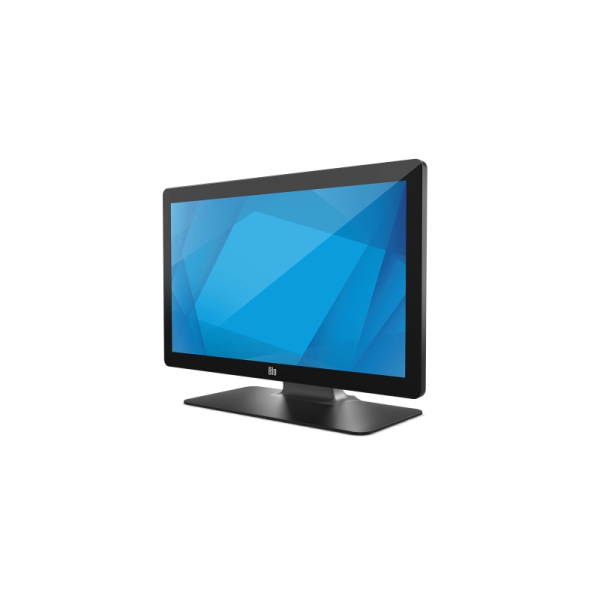

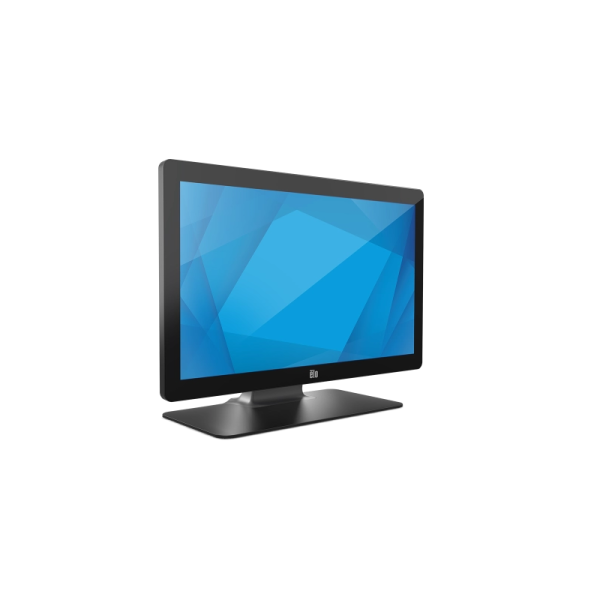

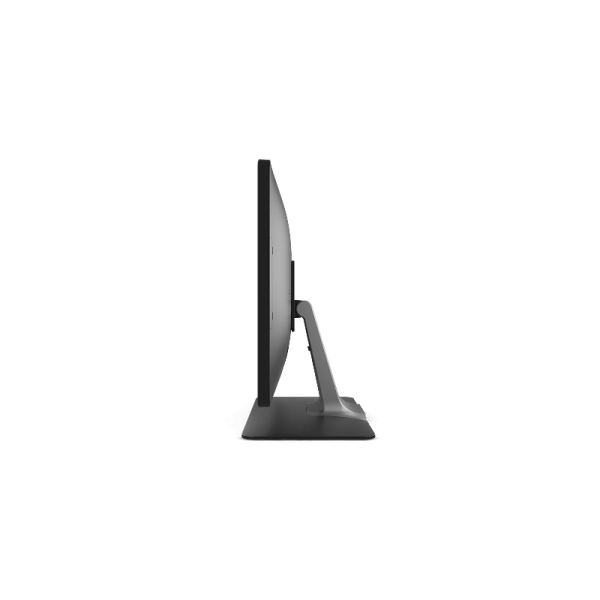

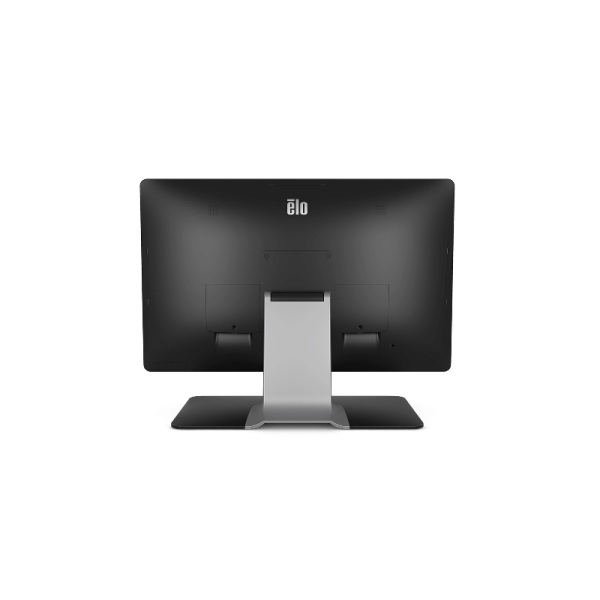

Elo 2202L 22″ Masaüstü Dokunmatik Monitör
- Geniş ve Net Ekran: 22 inç Full HD çözünürlük ve parlama önleyici (anti-glare) cam yüzey.
- Sıfır Çerçeve Tasarım: Şık, uçtan uca cam kaplı modern tasarımıyla temizlemesi kolay ve estetik.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi ile akıcı, tablet benzeri bir deneyim.
- Ticari Sınıf Dayanıklılık: 50.000 saat MTBF (arızalar arası ortalama süre) ve 3 yıl standart garanti.
- Modüler Aksesuar Desteği: MSR, barkod okuyucu, parmak izi okuyucu ve NFC gibi birimlerle tam POS uyumluluğu.
- Esnek Montaj: VESA desteği sayesinde yatay, dikey veya masaüstü kullanım imkanı.
Elo 2202L Dokunmatik Monitör Datasheet
Açıklama
Açıklama

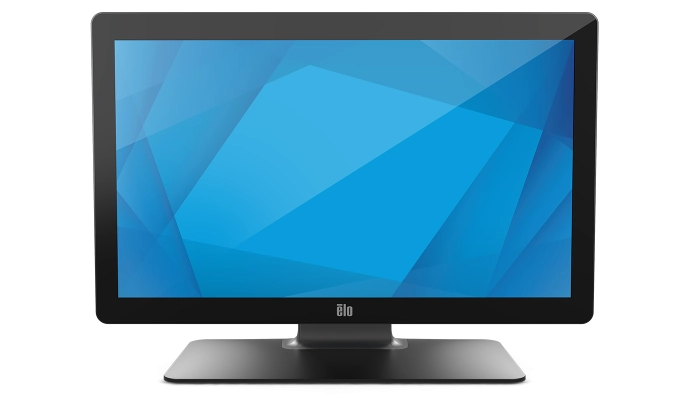

02-SERİSİ
2202L
Elo 2202L
22” Dokunmatik Monitör
Elo 02-Serisi dokunmatik monitörler; tüm boyutlarda tutarlı, kesintisiz bir tasarım diliyle geliştirilmiştir. Seri; 19” kare formattan (square aspect ratio) başlayıp 22”, 24” ve 27” geniş ekran seçeneklerine kadar uzanır. Elo 2202L; kompakt gövdesi ve temiz tasarımıyla kolay entegrasyon sağlar. POS (satış noktası), bilgi noktası (POI), dijital bilgilendirme (signage) ve konaklama (hospitality) uygulamalarında modern, şık bir görünümü korurken kurulum ihtiyaçlarını rahatça karşılar. Elo Edge Connect® ekosistemiyle 4 adede kadar çevre birimi eklenebilir; böylece çözümünüz, kullanım senaryonuza göre ölçeklenir.
Elo 2202L DatasheetDOKUNMATİK
TouchPro® PCAP
10 dokunuş (10-touch)
EKRAN
21.5” / FHD 1920×1080
Geniş görüş açısı 178°
BAĞLANTILAR
HDMI + VGA + USB
Entegre hoparlör
GÜVENİLİRLİK
50.000 saat MTBF
3 yıl garanti (5 yıla uzatılabilir)
01 ÖZELLİKLER
19–27” Arası Parlak Ekranlar, 10-Touch Deneyim
TouchPro® PCAP ile Üst Düzey Dokunma
Elo’nun sektör lideri TouchPro® PCAP teknolojisi; doğru dokunma tepkisi ve akıcı bir etkileşim sunar. 10 dokunuşa kadar destekle tablet benzeri kullanım sağlar.
Geniş Görüş Açısı, Net Görüntü
178° görüş açısı ve yüksek ışık geçirgenliği; canlı görüntüler ve tutarlı bir ekran deneyimi için optimize edilmiştir.
Kurulum Kolaylığı, Temiz Entegrasyon
Kompakt form faktörü ve sade tasarım; POS, bilgi noktası, signage ve hospitality uygulamalarında hızlı entegrasyon sağlar.
Elo Edge Connect® ile Ölçeklenebilir
Ekranın kenarına 4 adede kadar çevre birimi ekleyerek “ihtiyacınıza özel” bir çözüm kurgulayabilirsiniz. İhtiyaçlar değiştiğinde ekleme/yer değiştirme yapabilirsiniz.
POS Aksesuarlarıyla Uyum
Parmak izi okuyucu, MSR, 2D barkod okuyucu ve NFC adaptörü gibi seçeneklerle ödeme ve kimlik doğrulama senaryolarını destekler.
Uzun Yaşam Döngüsü
Elo, tasarım değişikliklerini minimize etmeyi hedefler; bazı monitörleri 7+ yıl boyunca siparişe açık tutacak şekilde planlama yapar.
Elo 2202L Neden Tercih Ediliyor?
Tek Seri, Tek Stil
02-Serisi; 19” kare formattan 27” geniş ekrana kadar aynı “seamless” tasarım çizgisini korur. Projelerinizde standart bir görünüm ve kullanıcı deneyimi sağlar.
1 Ekran, 2 Kullanıcı
Müşteriye bir etkileşim noktası sunun: işlem inceleme, sadakat programı katılımı veya kampanyaları görme gibi senaryoları destekleyin. (Dual konfigürasyonlarda müşteri-facing kullanım için ideal.)
“Built-to-Last” Güvenilirlik
50.000 saat MTBF hedefi ve 3 yıl standart garanti ile, yoğun kullanım alanlarına uygun ticari sınıf dayanıklılık sunar. İsteğe bağlı olarak 5 yıla kadar servis uzatma seçenekleri vardır.

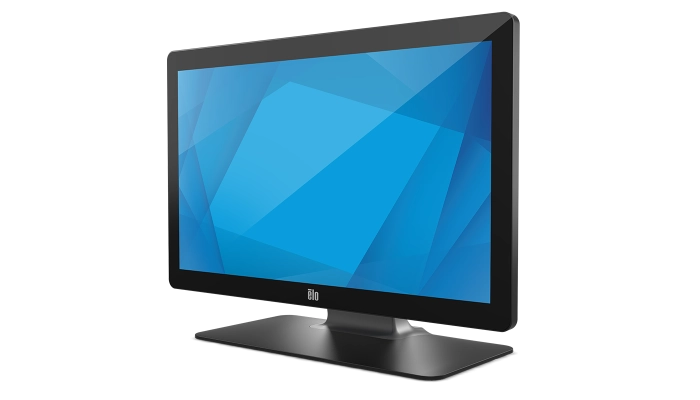

02 KULLANIM ALANLARI
Elo 2202L’nin
Kullanım Alanları
Her işletmenin ihtiyacı aynı değildir. İster satış noktasında hızlı işlem alın, ister restoranda self-servis menü ve sipariş süreçlerini destekleyin; 02-Serisi monitörler modern ve şık görünümü korurken kurulum ihtiyaçlarını kolayca karşılar.
Perakende
POS, fiyat kontrol ve kampanya etkileşimi gibi senaryolarda hızlı, doğru dokunma deneyimi.
Konaklama
Misafir karşılama, check-in, bilgilendirme ve etkileşimli ekran uygulamalarında şık görünüm.
Kamu
Bilgi noktaları (POI), yönlendirme ve sıra yönetimi gibi uygulamalarda güvenilir dokunmatik kullanım.
Restoran & Self-Servis
Self-servis menü ve sipariş; hızlı servis alanlarında verimlilik ve müşteri memnuniyeti.
Kiralama & Sahneleme
Etkinlik, tanıtım ve geçici kurulumlarda VESA esnekliği ve aksesuar uyumu ile pratik kurulum.
Dijital Bilgilendirme
Signage ve etkileşimli içeriklerde FHD görüntü kalitesi ve entegre hoparlör desteği.

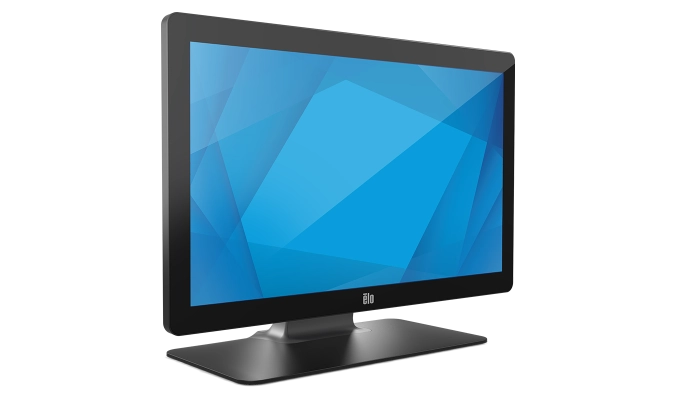

EKRAN & DOKUNMATİK
22” Sınıfta
FHD + TouchPro® PCAP
2202L; 21.5” diyagonal (16:9) TFT LCD (LED) panel üzerinde 1920×1080 çözünürlük sunar. TouchPro® PCAP ile 10-touch desteği sağlar; geniş görüş açıları ve yüksek görüntü netliği ile dokunma tepkisini ve ekran canlılığını bir araya getirir.

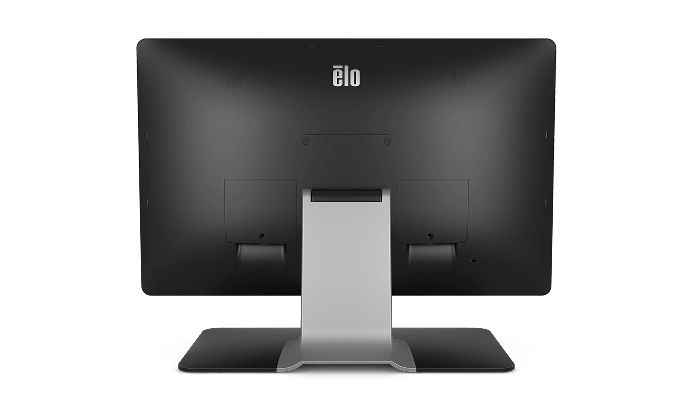

BAĞLANTILAR & MONTAJ
HDMI + VGA + USB
VESA ile Kolay Kurulum
Müşteriler, mağazaya ilk adımından kasaya kadar kesintisiz bir deneyim ister. 2202L; standart stand seçeneklerinden pole mount, raf aparatı, duvar montajı ve 3. parti VESA çözümlerine kadar geniş montaj alternatifleriyle kolay entegre edilir.
Bağlantılar: VGA, HDMI, Combo Jack (ses), DC güç girişi, USB Type-B (touch), USB 2.0 Type-A ve çevre birimleri için 4× Micro USB port (üst/alt/sol/sağ). Entegre 2×2W hoparlör (HDMI veya Line-in) desteği vardır.
1
Dokunma Performansı
TouchPro® PCAP + 10-touch
2
Çevre Birimi Ekosistemi
MSR / Barkod / NFC / Parmak izi
3
Kurumsal Güvence
Global erişim + uzun yaşam döngüsü
ELO 2202L ÖNE ÇIKANLAR
TouchPro® PCAP ile
10-touch deneyim
10-touch deneyim
Elo’nun TouchPro® Projected Capacitive (PCAP) teknolojisi; yüksek görüntü netliği, iyi ışık geçirgenliği ve geniş görüş açısıyla birlikte doğru dokunma tepkisi sağlar. 10-touch desteği sayesinde 02-Serisi monitörler, tablet benzeri bir kullanım deneyimi sunar.
06 Teknik Özellikler
21.5” TouchPro® PCAP Dokunmatik Monitör – Teknik Özellikler
21.5 inç diyagonal boyuta sahip, 16:9 oranlı Full HD (1920×1080) ekranı ve TouchPro® PCAP teknolojisiyle 10 dokunuş desteği sunan bu dokunmatik monitör; perakende POS, self-servis kiosk, dijital signage ve kurumsal kullanım senaryolarında dayanıklı, net ve akıcı bir etkileşim deneyimi için tasarlanmıştır. HDMI/VGA görüntü girişleri, zengin I/O seçenekleri, entegre hoparlörleri ve VESA montaj desteği ile esnek kurulum sağlar.
Dokunmatik
TouchPro® PCAP
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunma Kapasitesi: 10 Touch
- Dokunmatik Arayüz: USB
Ses
Entegre Hoparlörler
- Hoparlör: 2 × 2W dahili
Ekran
Boyut, Çözünürlük ve Görüntü
- Diyagonal Boyut: 21.5” diyagonal, Active Matrix TFT LCD (LED)
- En/Boy Oranı: 16:9
- Aktif Alan: 18.74" × 10.54" / 476.06 mm × 267.79 mm
- Çözünürlük: 1920 × 1080 @ 50/60Hz
- Görüş Açısı: Yatay: ±89° (toplam 178°) • Dikey: ±89° (toplam 178°)
- Renk Sayısı: 16.7 milyon
- Parlaklık (tipik): LCD Panel: 250 nit • TouchPro PCAP: 225 nit
- Tepki Süresi (tipik): 14 ms
- Kontrast Oranı: 1000:1
Desteklenen Çözünürlükler
Ek Video Modları
- 640×480 @60Hz • 640×400 @70Hz • 720×400 @70Hz
- 800×500 @60Hz • 800×600 @56/60Hz • 1024×768 @60Hz
- 1280×720 @58/60Hz • 1280×800 @60Hz • 1280×1024 @60Hz
- 1366×768 @60Hz / 60Hz RB • 1440×900 @60Hz / 60Hz RB
- 1680×1050 @60Hz / 60Hz RB
OSD
Ekran Üstü Menü ve Ayarlar
- Erişim: Alt bölümdeki anahtarlar üzerinden
- Kontroller: Menü, Yukarı, Aşağı, Seç
- Ayarlar: Parlaklık, Kontrast, Clock, Phase, H/V konum, Auto-Adjust, Aspect Ratio, Keskinlik, Renk Sıcaklığı, OSD süresi, OSD dili, Ses, Sessiz, Varsayılanlara dön, Audio Select, Power LED Aç/Kapat, Touch Thru
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince, Rusça, Korece
- Kilitleme: OSD • Güç
I/O Portları
Bağlantı Arabirimleri
- Video: VGA • HDMI
- Ses: Combo Jack
- Güç: DC jack
- USB: USB Type-B • USB 2.0 Type-A • 4 × Micro USB
Video Girişi
Format
- VGA: VGA DE-15 (DB-15) erkek kablo dahil
- HDMI: HDMI kablo dahil
Video Frekansı
Yatay / Dikey
- Yatay: 30 – 82 KHz
- Dikey: 50 – 75 Hz
Güç
Tüketim, Voltaj ve Konnektör
- Güç Tüketimi (tipik):
- • Açık (Varsayılan – %80 parlaklık): 14.80 W
- • Açık (Tipik – %100 parlaklık): 16.78 W
- • Uyku: 0.69 W • Kapalı: 0.28 W
- Giriş Voltajı: 12VDC ±%5 • 100–240VAC, 50/60Hz
- Giriş Konnektörü: Koaksiyel güç jakı (2.1 mm pin dış çap, 6.4 mm barrel iç çap)
Çevre Birimi Bağlantısı
Micro USB Yan Portlar
- Çevre birimi montajı: 4 × Micro USB yan port (Üst, Alt, Sol, Sağ)
Mekanik
Ölçüler
- Ölçüler (Standsız): 326.9 × 526.9 × 42.7 mm
- Ölçüler (Standlı): 383.8 × 526.9 × 193.4 mm
Ağırlık
Paketsiz / Paketli
- Paketsiz: Standlı: 6.75 kg • Standsız: 4.75 kg
- Paketli: Standlı: 10.8 kg • Standsız: 7.2 kg
Paketleme
Kutu Ölçüleri
- Standlı Kutu: 477 × 617 × 260 mm
- Standsız Kutu: 450 × 633 × 196 mm
Çevresel Koşullar
Sıcaklık ve Nem
- Çalışma Sıcaklığı: 0°C – 40°C
- Depolama Sıcaklığı: −20°C – 60°C
- Nem: Çalışma: %20–%80 • Depolama: %10–%95 (maks. 38.7°C ıslak termometre)
Dayanıklılık
Sızdırmazlık, MTBF ve Koruma Sınıfları
- Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
- MTBF: 50.000 saat (kanıtlanmış)
- Ingress Protection: IPX1 (yalnızca ön yüz)
- Darbe Koruması: IK06
Montaj
VESA
- VESA: Arka yüzde 100mm 4-delik VESA montaj arayüzü
Garanti
Kapsam
- Standart Garanti: 3 yıl
- Uzatılmış Servis: (Detaylar aşağıda)
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI • United States FCC, UL • Japan VCCI • International CB • Australia RCM • Russia EAC • Mexico CoC • India BIS
- RoHS, China RoHS, WEEE, REACH
Güç Kabloları
Bölgesel Kablo Seçenekleri (C13)
- Kuzey Amerika: E593865
- Avustralya: E594067
- Avrupa: E594264
- Kore: E594466
- Çin: E594670
- Tayvan: E594869
- Japonya: E793799
Kutu İçeriği
Neler Dahil?
- Dokunmatik monitör
- Quick Install Guide (Hızlı Kurulum Kılavuzu)
- 3 × kablo bağı (tie wrap)
- VGA kablo
- HDMI kablo
- Dokunmatik USB kablo
- Ses kablosu
- Güç adaptörü (power brick)
- Kuzey Amerika güç kablosu
- Avrupa güç kablosu
- EEI etiketi
- 4 vida (E126096, E992622 için)
Yedek Güç Kaynağı
DC Power Supply
- Power Brick 50W: E593661
Opsiyonel Çevre Birimleri
Elo Edge Connect™ Aksesuarları
- • Manyetik Kart Okuyucu (MSR) – Elo P/N: E001002
- • Parmak İzi Okuyucu – Elo P/N: E134286
- • 2D Barkod Okuyucu (Siyah – SE4720) – Elo P/N: E384627
- • 2D Barkod Okuyucu (Siyah – SE4107) – Elo P/N: E245047
- • EMV Cradle (MagTek eDynamo) – Elo P/N: E375343
- • EMV Cradle (Ingenico RP457c – Audio Jack, BT, USB) – Elo P/N: E586981
- • EMV Cradle (Ingenico RP457c – BT, USB) – Elo P/N: E710930
- • Durum Işığı (Micro-USB) – Elo P/N: E644767
- • 3D Kamera – Elo P/N: E134699
- • Webcam – Elo P/N: E201494
- • RFID – Elo P/N: E673037
- • Elo Edge Connect™ Speaker Bar (Siyah) – Elo P/N: E894719
- • Elo Edge Connect™ Speaker Bar (Beyaz) – Elo P/N: E133780
Stand, Montaj ve Kitler
Kurulum Aksesuarları
- • Duvar Montaj Kiti (75mm/100mm VESA) – Elo P/N: E143088
- • Raf Montaj Braketi (75mm/100mm VESA) – Elo P/N: E043382
- • Direk Montaj Braketi (75mm/100mm VESA) – Elo P/N: E045151
- • 1.8 m Kablo Kiti – Elo P/N: E408193
- • Elo Stand 1902/3-2202/3 – Siyah (100mm VESA) – Elo P/N: E804330
- • İnce Self-Servis Tezgâh Üstü Stand (75mm/100mm VESA) – Elo P/N: E514693
- • İnce Self-Servis Ayaklı Stand (75mm/100mm VESA) – Elo P/N: E514881 + E515260
- • Elo Backpack® 4 (Value Model) – Elo P/N: E393754
- • Elo Backpack® 4 (Standard Model) – Elo P/N: E393359
