Dokunmatik Monitör
Genel
Parça Numaraları ve Kasa
- Parça Numaraları:
- • Siyah, Şeffaf: E510459
- • Siyah, Anti-Glare: E511419
- • Beyaz, Anti-Glare: E266179
- Kasa Rengi: Beyaz veya Siyah

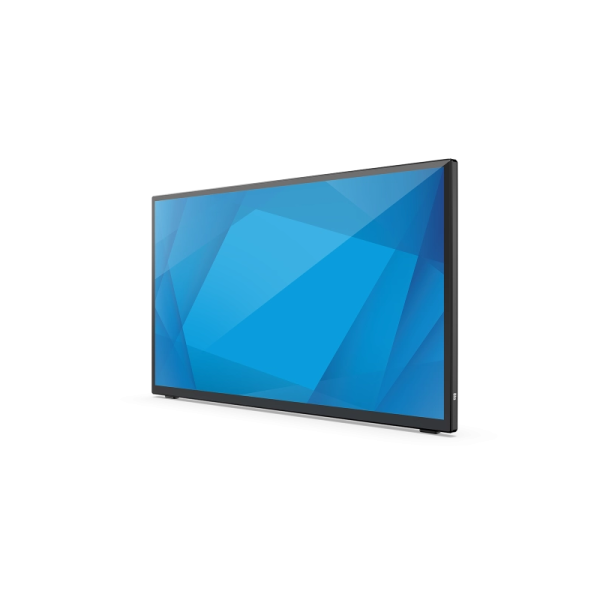

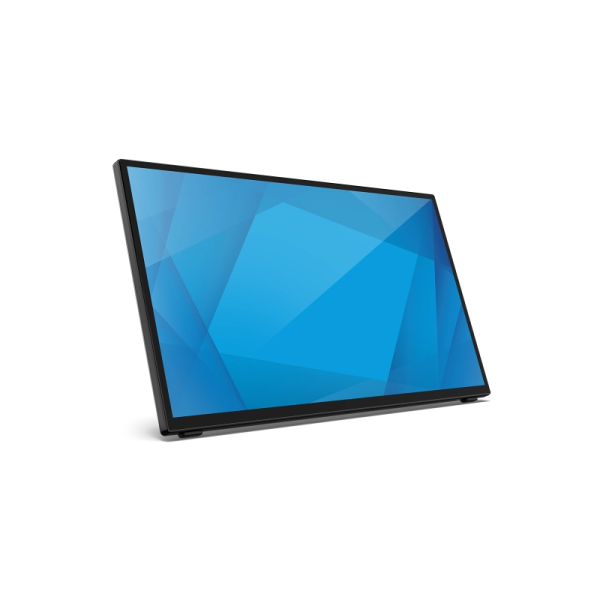

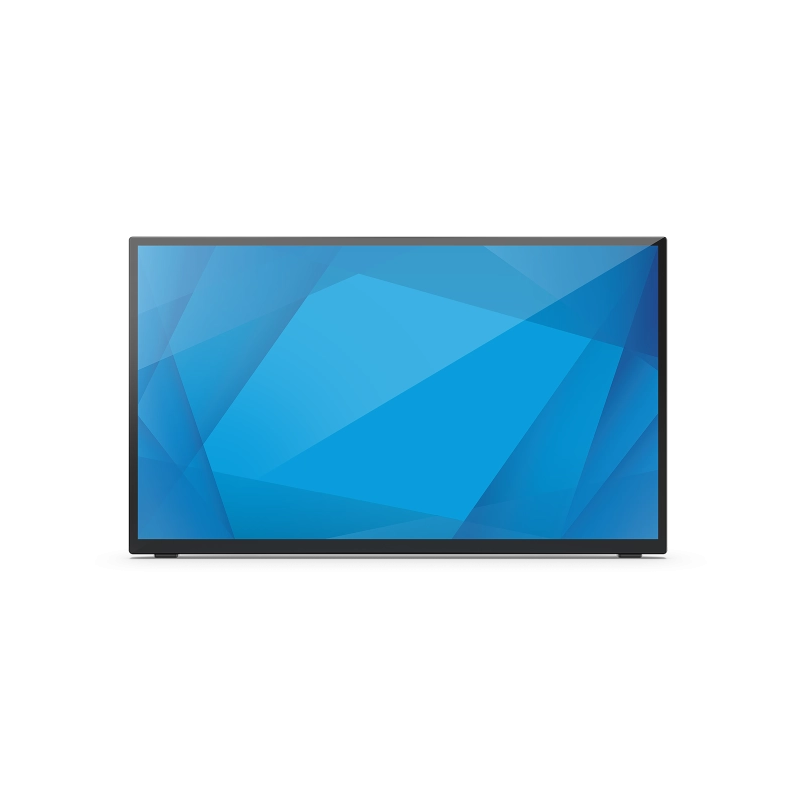

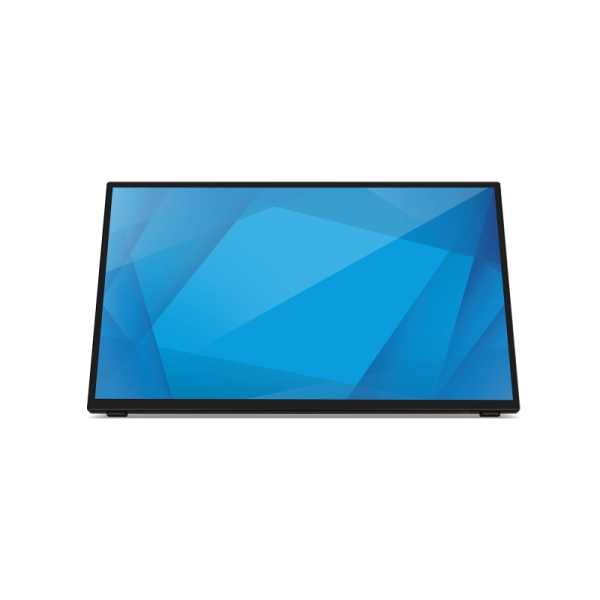

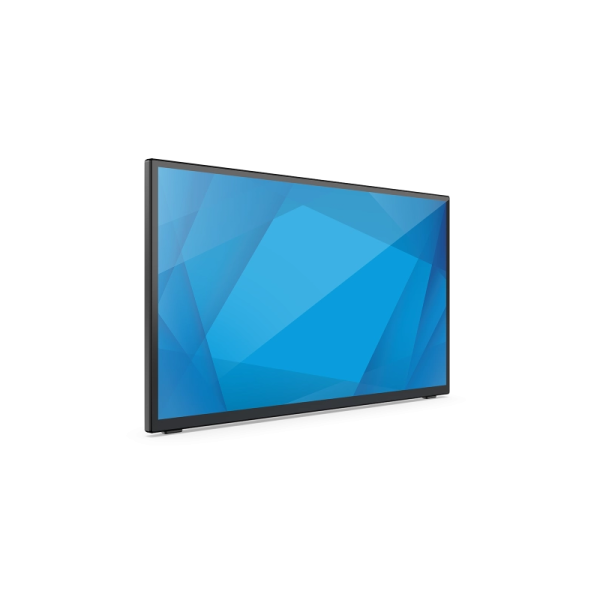

Elo 2470L 24″ Dokunmatik Monitör
- İnce Çerçeve: %70 daha dar çerçeve ile minimalist şıklık.
- Full HD Ekran: 23.8 inç yüksek çözünürlüklü görüntü.
- Güçlü Koruma: IK07 darbe direnci ve çizilmez cam.

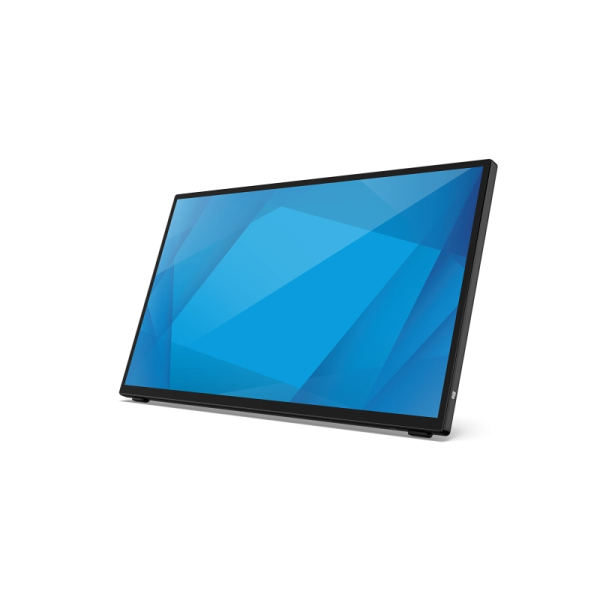

- Esnek Eğim: 20° ile 70° arası ayarlanabilir görüş açısı.
- Dokunmatik OSD: Ekran ayarlarını dokunarak yönetme imkanı.
- Göz Dostu: Titreşimsiz ve düşük mavi ışık teknolojisi.
- Geniş Bağlantı: HDMI, VGA ve DisplayPort desteği.
- Enerji Tasarrufu: Energy Star 8.0 sertifikalı verimlilik.
Elo 2470L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
TOUCHMONITOR
2470L
Elo 2470L
24” Full HD Dokunmatik Monitör
Dokunmatik monitör artık daha da iyi. 2470L; benzer modellere kıyasla çerçevede (bezel) %70’e varan küçülme ile daha kompakt, daha modern bir görünüm sunar. Minimalist tasarımı, her alana uyum sağlar. 20° ile 70° arasında ayarlanabilen açısıyla ekranı tam istediğiniz konuma getirirsiniz. Masaüstü kullanın, duvara monte edin ya da VESA uyumluluğuyla 2470L’yi kurulumunuza göre yapılandırın. Dahili hoparlörler ve entegre I/O ile pratik bağlantı. Çizilmeye dayanıklı cam yüzey, IK07 darbe dayanımı ve Energy Star 8.0 sertifikasıyla daha yüksek enerji verimliliği. Daha konforlu izleme için düşük mavi ışık ve titreşimsiz (flicker-free) özellikler. OSD menüsünü doğrudan dokunmatik ekrandan yönetin: artık isterseniz dokunmatik üzerinden, isterseniz monitörün arka tarafındaki klasik tuşlarla OSD kontrollerini kullanabilirsiniz.
Elo 2470L Teknik DokümanÇERÇEVE
%70’e varan
daha ince bezel
EKRAN
23.8” (16:9) TFT LCD
Full HD 1920×1080
DAYANIM & VERİMLİLİK
Çizilmez cam yüzey
IK07 • Energy Star 8.0
GÖRÜNTÜ KONFORU
Low Blue Light
Flicker-Free + Touch OSD
01 ÖZELLİKLER
Daha İnce Çerçeve. Daha Akıllı Kontrol.
İnceltilmiş Bezel
2470L, benzer modellere kıyasla çerçevede %70’e varan azaltma ile daha kompakt ve modern bir görünüm sunar.
20°–70° Ayarlanabilir Açı
Ekranı masaüstünde istediğiniz noktaya ayarlayın; hem kullanıcı hem müşteri tarafında ergonomik kullanım sağlar.
Touch OSD (Dokunmatik Menü)
OSD yönetimini kolaylaştırır: menüyü doğrudan dokunmatik ekrandan yönetebilir, isterseniz arka tuşlarla klasik kullanımda kalabilirsiniz.
Görüntü Konforu
Düşük mavi ışık ve titreşimsiz (flicker-free) özelliklerle uzun kullanımlarda izleme konforu artırılır.
Dayanıklı Cam + IK07
Çizilmeye dayanıklı cam yüzey ve IK07 darbe dayanımı; yoğun kullanım alanlarında daha güvenli bir çalışma sağlar.
Entegre I/O + Dahili Hoparlör
VGA/HDMI/DisplayPort ve USB bağlantılarıyla kolay kurulum; 2×2W dahili hoparlörle pratik ses senaryoları.
Elo 2470L Neden Tercih Ediliyor?
Minimalist Tasarım, Maksimum Uyum
İnce çerçeve ve sade çizgiler; perakende, kurumsal ve self-servis alanlarda modern bir görünümü koruyarak her kurulumla uyum sağlar.
Enerji Verimliliği & Konfor
Energy Star 8.0, düşük mavi ışık ve flicker-free özellikleri; işletim maliyetini ve kullanıcı yorgunluğunu azaltmaya yardımcı olur.
Dayanıklılık + Güvenilirlik
IK07 darbe dayanımı, çizilmeye dayanıklı cam yüzey ve 50.000 saat MTBF hedefi ile ticari kullanımın temposuna uygundur.
02 KULLANIM ALANLARI
Masaüstü, Duvar
Kurulumuna Hazır
2470L; kasa önü POS, bilgi ekranları ve hospitality uygulamalarında modern tasarımı korurken VESA uyumluluğu ile duvar ve farklı montaj çözümlerine de kolayca adapte olur.
Perakende
POS, müşteri etkileşim ekranı ve kampanya/loyalty senaryoları.
Hospitality
Resepsiyon, danışma, rezervasyon ve hizmet ekranları.
Kurumsal / Kamu
Bilgi noktaları, yönlendirme ve işlem alanları.
Signage + Dokunmatik
İç mekân signage uygulamalarına dokunmatik etkileşim ekleme.
Self-Servis
Check-in, form doldurma, bilgi sorgulama gibi etkileşimli kiosk senaryoları.
Etkinlik & Staging
Geçici kurulumlar, demo alanları ve hızlı sahneleme ihtiyaçları.
EKRAN & DOKUNMATİK
23.8” Wide
Full HD 1080p
2470L; 23.8” (16:9) TFT LCD (LED) panelde 1920×1080 çözünürlük sunar. TouchPro® PCAP dokunmatik katman 10 dokunuşa kadar destek verir. Geniş görüş açısı (±89°) ile farklı açılardan okunabilirlik sağlar.
BAĞLANTILAR & MONTAJ
VGA + HDMI + DP
USB + Entegre I/O

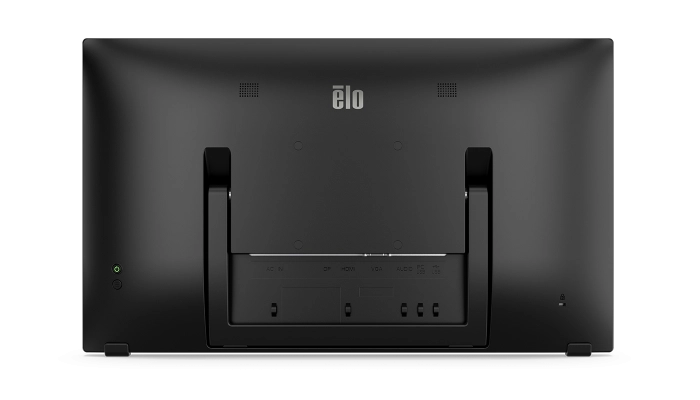

2470L; VGA, HDMI ve DisplayPort üzerinden görüntü girişini destekler. Dokunmatik arayüz USB üzerinden sağlanır. Entegre I/O tasarımı ve dahili hoparlörler kurulum ve kullanım kolaylığı sunar.
Montaj: VESA 4 delikli 100mm arka montaj arayüzü. Güç: IEC60320 C6 üzerinden AC giriş (100–240VAC, 50/60Hz). Dayanım: IK07 darbe koruması.
1
İnce Bezel
%70’e varan küçülme
2
Low Blue + Flicker-Free
Touch OSD ile kolay yönetim
3
IK07 + ES8.0
50.000 saat MTBF
ELO 2470L ÖNE ÇIKANLAR
Dokunmatik monitör
artık daha da iyi
artık daha da iyi
2470L; ince çerçevesiyle daha modern, daha kompakt bir görünüm sunar. Benzer modellere kıyasla çerçevede %70’e varan küçülme hedefiyle, ekrana daha fazla odak ve daha temiz bir ön yüz sağlar.
06 Teknik Özellikler
24" (23.8”) TouchPro® PCAP Dokunmatik Monitör – Teknik Özellikler
23.8” diyagonal boyuta sahip TouchPro® PCAP dokunmatik monitör; 10 dokunuş desteği, Full HD görüntü, dokunmatik OSD kontrolü ve geniş bağlantı seçenekleriyle perakende, self-servis ve kurumsal kullanım senaryolarında modern bir dokunmatik arayüz sunar. Energy Star 8.0 ve TÜV Rheinland sertifikalarıyla enerji verimliliği ve göz konforunu destekler.
Dokunmatik
TouchPro® PCAP – 10 Dokunuş
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunma Kapasitesi: 10 Touch
- Dokunmatik Arayüz: USB
- Yüzey: Şeffaf veya Anti-Glare
Ses
Entegre Hoparlörler
- Hoparlör: 2 × 2W dahili
- Ses Bağlantısı: Audio in/out
Ekran
Boyut, Oran, Alan ve Çözünürlük
- Diyagonal Boyut: 23.8” diyagonal, Active Matrix TFT LCD (LED)
- En/Boy Oranı: 16:9
- Aktif Alan: 20.75" × 11.67" / 527.04 mm × 296.46 mm
- Çözünürlük: 1920 × 1080 @ 50, 60Hz
- Desteklenen Diğer Çözünürlükler: 640×480 (60Hz), 640×400 (70Hz), 720×400 (70Hz), 800×500 (60Hz), 800×600 (56/60Hz), 1024×768 (60Hz), 1280×720 (58/60Hz), 1280×800 (60Hz), 1280×1024 (60Hz), 1366×768 (60Hz, 60Hz RB), 1440×900 (60Hz, 60Hz RB), 1680×1050 (60Hz, 60Hz RB), 1920×1080 (50/60Hz)
- Renk Sayısı: 16.7 milyon
Görüş Açısı
Yatay / Dikey
- Yatay: ±89° (178° toplam)
- Dikey: ±89° (178° toplam)
Görüntü
Parlaklık ve Kontrast
- Parlaklık (tipik):
- • LCD Panel: 250 nit
- • TouchPro PCAP: 225 nit
- Kontrast: 1000:1
- Tepki Süresi (tipik): 16 ms
Bağlantı Noktaları
I/O Portları
- Güç: AC Input (IEC60320 C6)
- Ses: Audio in/out
- Video: VGA • HDMI • DisplayPort
- USB: USB 2.0 Type B (Touch) • 2 × USB 2.0 Type A
Video Girişi
Bağlantı Tipleri
- VGA: Dişi DB-15 konnektör
- HDMI: Type A soket
- DisplayPort: DisplayPort
Video Frekansı
Giriş Aralığı
- Yatay: 30 – 82 KHz
- Dikey: 50 – 75 Hz
OSD
Dokunmatik OSD ve Menü
- Erişim: Dokunmatik OSD üzerinden; Menu tuşuna basarak dokunmatik OSD diyagramını açın
- Kontroller: Menu, Power
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitleme: OSD • Güç
OSD Ayarları
Menü Üzerinden Yapılandırma
- Parlaklık, Kontrast, Video Priority, Clock, Phase, H-position, V-position, Auto-Adjust, Color Temperature
- Low Blue Light, Volume, Mute, Audio Source Select, Line-in/Headphone Out, OSD Timeout, OSD Language
- Aspect Ratio, Sharpness, Touch on Sleep Mode ON/OFF, Power LED ON/OFF, Recall Defaults
Güç
AC Giriş ve Voltaj Aralığı
- AC Güç Konnektörü: IEC 60320 C6
- AC Giriş Voltaj Aralığı: 100–240VAC, 50/60Hz
Güç Tüketimi
Tipik Değerler (Sadece Ekran + Dokunmatik)
- Açık (Varsayılan – %80 Parlaklık): 14.5 W
- Açık (Tipik – %100 Parlaklık): 16.7 W
- Uyku: 0.5 W
- Kapalı: 0.16 W
Montaj
VESA

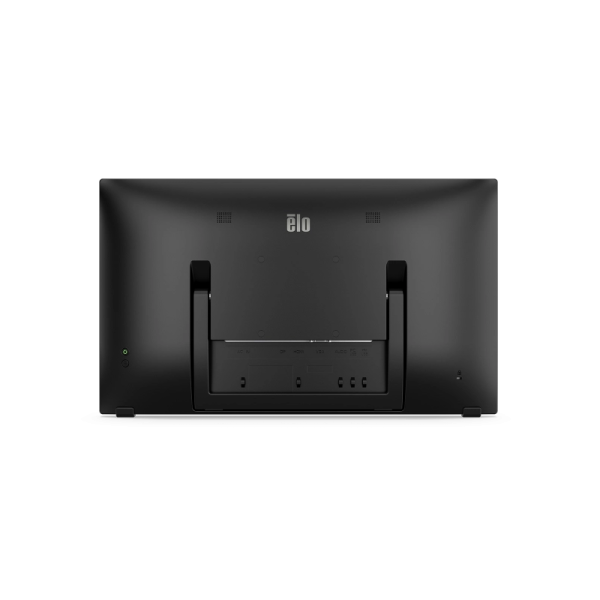

- VESA: Arka yüzde 100mm 4-delik montaj arayüzü
Mekanik
Monitör ve Kutu Ölçüleri
- Monitör Ölçüleri (standsız): 21.66" × 12.96" × 1.65" / 550.2 mm × 329.3 mm × 41.8 mm
- Kutu Ölçüleri: 24.80" × 5.35" × 16.46" / 630 mm × 136 mm × 418 mm
Ağırlık
Paketsiz
- Paketsiz Ağırlık: 10.58 lbs / 4.8 kg
Ağırlık
Paketli
- Paketli Ağırlık: 15.65 lbs / 7.1 kg
Çevresel Koşullar
Sıcaklık ve Nem
- Çalışma Sıcaklığı: 0°C – 40°C
- Depolama Sıcaklığı: −20°C – 60°C
- Nem: Çalışma: %20–%80 • Depolama: %10–%95 (maks. 38.7°C ıslak termometre)
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Dayanıklılık
Darbe Koruması
- Impact Protection: IK07
Ek Özellikler
Sertifikalar ve Yönetim
- Energy Star: 8.0
- TÜV Rheinland: Flicker Free
- TÜV Rheinland: Low Blue Light
- DDCCI: DDCCI üzerinden güç toplama (power collection) fonksiyonu
Garanti
Standart Kapsam
- Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Argentina AR certificate • Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI
- United States FCC, UL • Japan VCCI, PSE • International CB • Australia RCM • Russia EAC • Mexico CoC
- RoHS, China RoHS, WEEE, REACH
Kutu İçeriği
Standart İçerik
- 2470L Touchmonitor
- Quick Install Guide
- HDMI kablosu
- Touch USB kablosu
- NA güç kablosu
- EU güç kablosu
- EEI etiketi (EU)
- 2 × EEI etiketi (UK)
- 2 × yedek ayak kapağı (replace foot cover)
- 5 × kablo bağı (cable tie)
Stand, Montaj ve Kitler
Kurulum Aksesuarları
- • Elo Stand 2402/3-2702/3 (Beyaz, 100 mm VESA) – Elo P/N: E510042
