Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Kasa Rengi
- Part Number (Worldwide): TouchPro PCAP – E796382
- Enclosure Color: Black

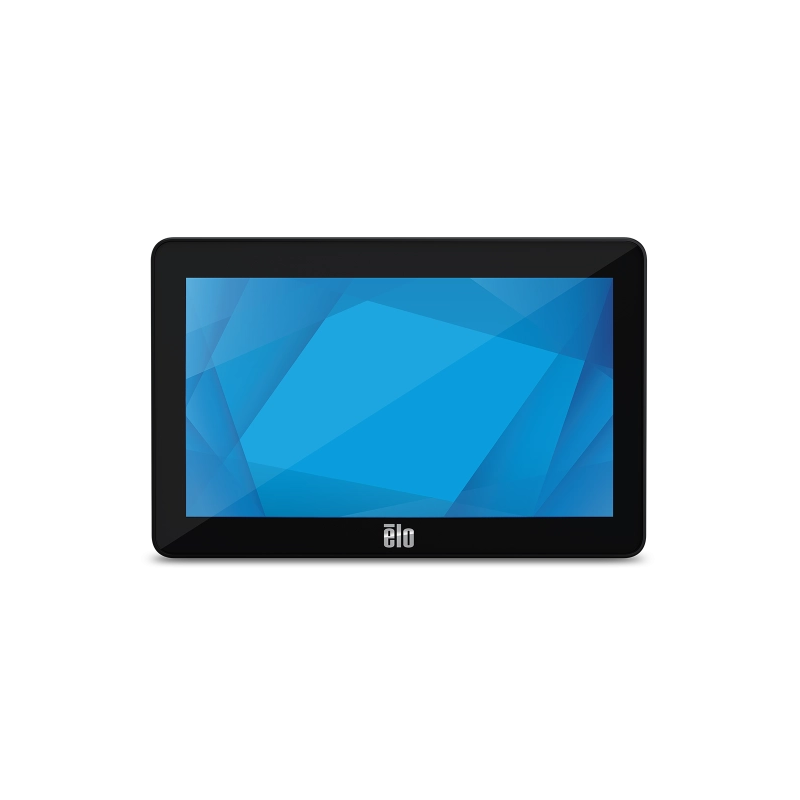

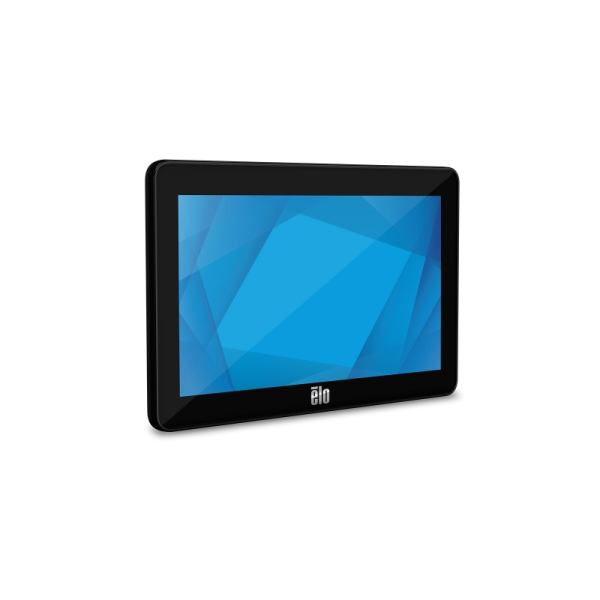

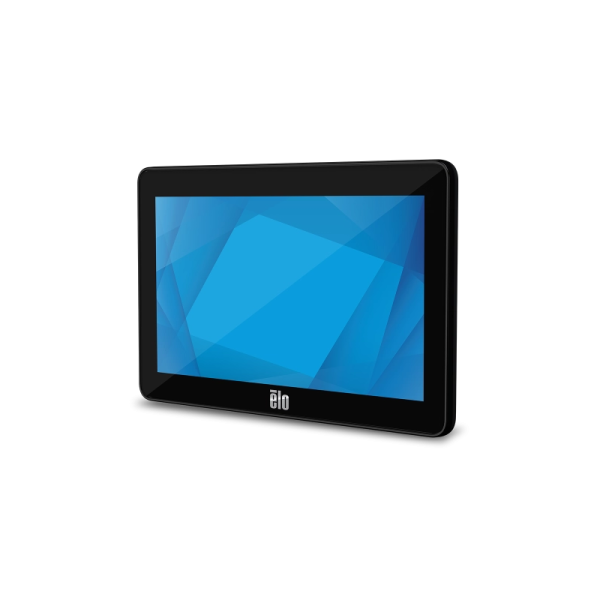

Elo 0702L 7″ Masaüstü Dokunmatik Monitör
- Hassas Çoklu Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi
- Yüksek Parlaklık: 430 nit parlaklık değeri
- Zorlu Ortam Koşullarına Dayanıklı: IP65 koruma sınıfı ve IK06 sertifikası
- Anti-Glare (Parlama Önleyici): Özel yüzey işlemi sayesinde ışık yansımalarını minimize edilir
- Kompakt ve Enerji Tüketimi: Sadece 3.7W tipik güç tüketimi
- Basit Bağlantı: Micro-USB arayüzü sayesinde karmaşık kablo düzeneklerine gerek kalmadan hızlı kurulum imkanı.
- Uzun Ömürlü Yatırım: 50.000 saatlik MTBF (arızalar arası ortalama süre) ömrü ve 3 yıllık standart garanti.
- Esnek Montaj: 75 mm VESA uyumluluğu
Elo 0702L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
02-SERİSİ
0702L
0702L

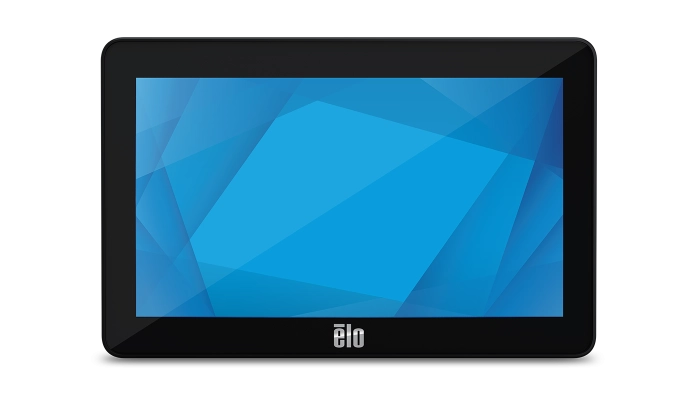

7” Dokunmatik Monitör
“Yarım inç” incelikte form faktörü, mağaza içi müşteri ekranları için tek parça ve modern bir görünüm sunar. POS, marka sadakati/üyelik, bilgi noktası, signage ve hospitality uygulamalarında müşteriyle yüz yüze kullanım için doğrudan tasarlandı. Kompakt ayak izi sayesinde endüstriyel mutfak ekipman kontrolörleri ve kitchen display system (KDS) gibi sahalarda da rahatça konumlanır. Tek kabloyla kurulum: DisplayLink teknolojisi ile güç + video + dokunma tek USB bağlantısında. Windows, Android ve Linux desteği ile yaygın platformlarda kolay entegrasyon.
DatasheetEKRAN
7" TFT LCD (LED)
800×480 • 5:3
DOKUNMATİK
TouchPro PCAP • 10 Touch
Anti-glare yüzey
PARLAKLIK (TİPİK)
Panel: 500 nit
Touch: 430 nit
TEK KABLO
DisplayLink
USB ile güç+video+touch

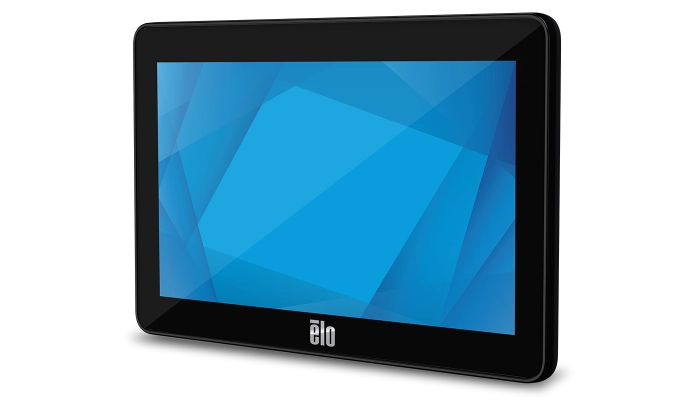

01 ÖZELLİKLER
Tek USB Kablo ile Kurulum, Kompakt Tasarım, Ticari Dayanım
Single-Cable (DisplayLink)
Güç + video + dokunma sinyalleri tek USB bağlantısında birleşir. 3 kablodan 1 kabloya inerek kurulum hızlanır.
Windows / Android / Linux
DisplayLink desteği sayesinde yaygın işletim sistemlerinde kolay entegrasyon ve hızlı devreye alma.
500 nit Parlak Panel
Yüksek parlaklık (touch ile 430 nit) sayesinde müşteri ekranı uygulamalarında daha güçlü görünürlük.
TouchPro PCAP • 10 Touch
Tablet benzeri etkileşim deneyimi ve çoklu dokunma desteği ile modern kullanıcı senaryolarına uyum.
IK06 + IP65
IK06 darbe uyumluluğu ve IP65 giriş koruması ile zorlu ticari ortamlarda güvenle kullanım.
VESA 75×75
Stand, pole mount, shelf mount, duvar ve 3. parti VESA çözümlerine uygun montaj esnekliği.
0702L Neden Tercih Ediliyor?
Kabloları Azaltır, Süreyi Kısaltır
Tek USB kablo ile güç+video+touch; adaptör karmaşasını azaltır ve montajı “tak-çalıştır”a yaklaştırır.
Müşteriyle Yüz Yüze Tasarım
POS, loyalty, bilgi noktası ve hospitality senaryolarında modern ve kompakt bir “counter-top” dokunmatik ekran sunar.
Ticari Dayanım
50.000 saat MTBF, 3 yıl garanti + 5 yıla uzatma; yüksek ROI ve uzun saha ömrü için tasarlandı.

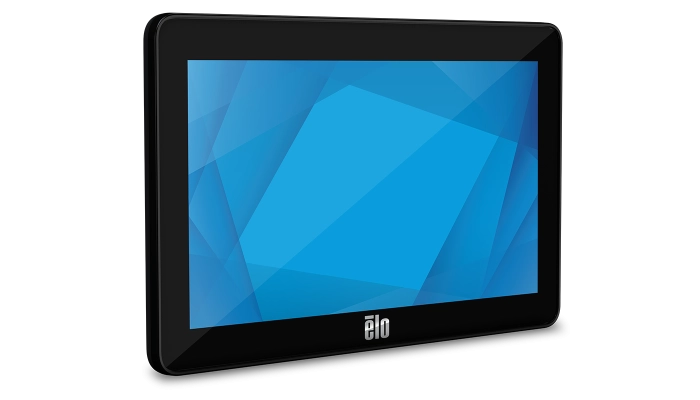

02 KULLANIM ALANLARI
0702L’nin
Kullanım Alanları
0702L, müşteriyle etkileşimi artıran kompakt dokunmatik ekran ihtiyacı olan işletmeler için geliştirildi. Küçük ayak izi, dar alanlarda bile kurulum kolaylığı sağlar.
Retail
Kasada müşteri ekranı, kampanya/puan gösterimi, ürün bilgisi ve yönlendirme.
Hospitality
Check-in, self-servis bilgilendirme, oda/servis yönlendirme ekranları.
Restaurant
Menü görüntüleme, sipariş doğrulama, müşteri etkileşim noktaları.
Industrial / Kitchen
Endüstriyel mutfak ekipman kontrolü, KDS ve operasyonel ekran ihtiyaçları.
EKRAN & DOKUNMA
500 nit ile “Küçük”
Ama Kolay Okunur
500 nit panel parlaklığı (touch ile 430 nit), anti-glare yüzey ve 10-touch TouchPro PCAP teknolojisi; hızlı etkileşim, net görüntü ve güvenilir dokunma tepkisi için optimize edildi.
MONTAJ & BAĞLANTI
VESA 75×75 + Micro USB
75×75 VESA ile stand, pole, shelf ve duvar montaj seçeneklerine uyum sağlar. Tek kablo yaklaşımı DisplayLink üzerinden USB bağlantısı ile güç+video+touch sinyallerini birleştirir.
1
Teknik Özet
7" • 800×480
2
Single-Cable
DisplayLink • USB
3
Dayanım & Montaj
IP65 • IK06 • VESA
0702L ÖNE ÇIKANLAR
Teknik Özet
0702L
Part Number: E796382 • Ekran: 7" TFT LCD (LED) • En/Boy oranı: 5:3 • Çözünürlük: 800×480 • Aktif alan: 154.08×85.92 mm • Parlaklık (tipik): Panel 500 nit; TouchPro PCAP 430 nit • Kontrast: 500:1 • Tepki süresi: 25 ms • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 7” TouchPro PCAP Touchmonitor (E796382)
Kompakt 7” PCAP (10 nokta) dokunmatik ekran; anti-glare yüzey, IP65 koruma sınıfı ve VESA 75×75 montaj desteği ile POS / kiosk uygulamalarında esnek konumlandırma sağlar. Micro-USB üzerinden güç ve USB dokunmatik bağlantısı sunar.
Dokunmatik
PCAP 10 Touch
- Touch Technology: PCAP (TouchPro® Projected Capacitive)
- Capacity: 10 Touch
- Touch Interfaces: USB
- Surface Treatment: Anti-glare
Ekran
7” TFT LCD (LED)
- Diagonal Size: 7” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 5:3
- Active Area: 6.07" × 3.38" / 154.08 × 85.92 mm
- Resolution: 800 × 480
- Number of Colors: 16.2 million
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Brightness (typical): Panel 500 nit • TouchPro PCAP 430 nit
- Contrast Ratio: 500:1
- Response Time – total (typical): 25 ms
- Viewing Angle: Yatay 75° (150°) • Dikey 55°/65° (120°)
Çözünürlük Desteği
Desteklenen Mod
- 800×480 60 Hz
Bağlantı
I/O & Video Frekansı
- I/O Ports: 1 × Micro USB
- Input Video Frequency (H): 31.5 KHz
- Input Video Frequency (V): 60 Hz
Güç
Micro-USB ile Besleme
- Input connector: Micro-USB
- Input signal specifications: 5 V ±5%
Güç Tüketimi
Tipik
- ON: 3.7 W
- SLEEP: 0.9 W
- OFF: 1.9 W
Boyutlar
Stand’siz & Kutu
- Monitor (without Stand): 4.61" × 7.11" × 0.7" / 117.22 × 180.58 × 17.7 mm
- Shipping Box: 6.69" × 9.13" × 3.74" / 170 × 232 × 95 mm
Ağırlık
Ambalajlı / Ambalajsız
- Unpackaged: 0.77 lb / 0.35 kg
- Packaged: 1.43 lb / 0.65 kg
Çevresel
Sıcaklık & Nem
- Operating Temperature: 0°C – 40°C / 32°F – 104°F
- Storage Temperature: -20°C – 60°C / -4°F – 140°F
- Humidity: Operating 20% – 80% • Storage 10% – 95%
Güvenilirlik
MTBF
- MTBF: 50,000 hours demonstrated
Dayanıklılık
Impact & IP
- Impact: IK06 impact compliant
- Ingress Protection: IP65
Montaj
VESA
- Mounting Options: VESA 75 mm × 75 mm
Garanti
Standart & Uzatılmış
- Warranty: 3-year
- Extended Service Options
- 4 year warranty coverage – Elo P/N: E898247
- 5 year warranty coverage – Elo P/N: E898449
- 3 year warranty coverage + AUR – Elo P/N: E898648
- 4 year warranty coverage + AUR – Elo P/N: E894921
- 5 year warranty coverage + AUR – Elo P/N: E895125
Regülasyonlar
Regulatory approvals and declarations
- Canada cUL, IC
- China CCC
- Europe CE
- United Kingdom UKCA
- United States FCC, UL
- Japan VCCI
- International CB
- Australia RCM
- Mexico NOM
- Korea KCC
- Taiwan BSMI
Kutu İçeriği
What’s in the Box
- Touchmonitor
- Micro USB Y-cable
- Quick Install Guide
Standlar, Aparatlar & Kitler
Stands, Mounts & Kits
- Elo Backpack® – Elo P/N: E611864
- Elo Backpack® 3.0 – Elo P/N: E901355
- Short Tabletop Stand for 10'' I-Series – Elo P/N: E160104
- Shelf Mount Bracket (75mm or 100mm VESA) – Elo P/N: E043382
- 2.5m Cable Kit – Elo P/N: E796577
