Elo 1502L – 15.6” 02-Serisi Dokunmatik Monitör (USB-C Tek Kablo)

02-SERİSİ 1502L

Elo 1502L
15.6” Dokunmatik Monitör

Elo 1502L, 02-Serisi monitörlerin modern ve bütüncül tasarım dilini 15.6” form faktöründe sunan, kompakt ve temiz görünümlü bir dokunmatik monitördür. Geleneksel POS terminali olarak kullanılabildiği gibi, müşteri karşısı etkileşim ekranı olarak da konumlandırılabilir. Bu esneklik; perakende satış noktası, self-servis, dijital bilgilendirme ve konaklama (hospitality) uygulamalarında kolay entegrasyon sağlar. Zengin çevre birimi seçenekleriyle, neredeyse her kurulum senaryosuna uyarlanabilen “modüler” bir çözüm altyapısı sunar.

⬇ Elo 1502L Datasheet

TEK KABLO

USB-C ile güç + görüntü + dokunma

3 kablo yerine 1 kablo

DOKUNMATİK

TouchPro® PCAP

10 dokunuş (10-touch)

İNCE TASARIM

Panel kalınlığı: 32.4 mm

Şık ve kompakt form

DAYANIKLILIK

Elo kalitesi + 3 yıl standart garanti

5 yıla kadar opsiyonel uzatma

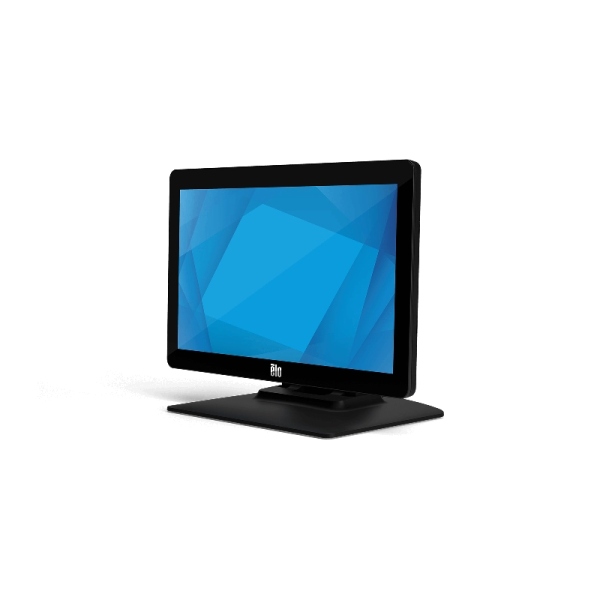

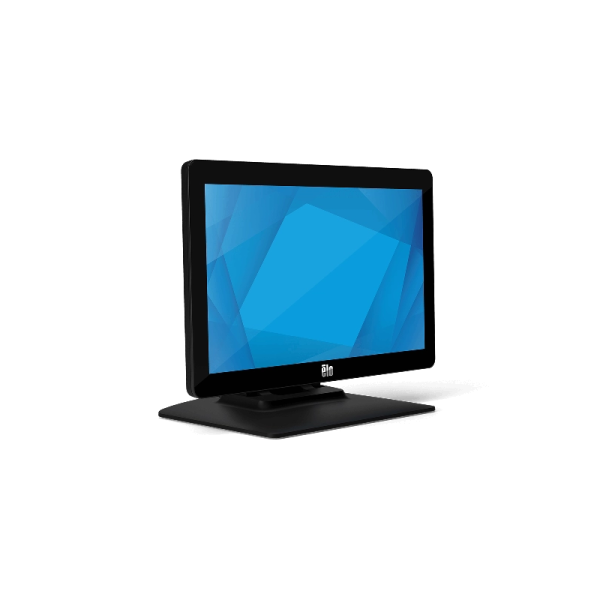

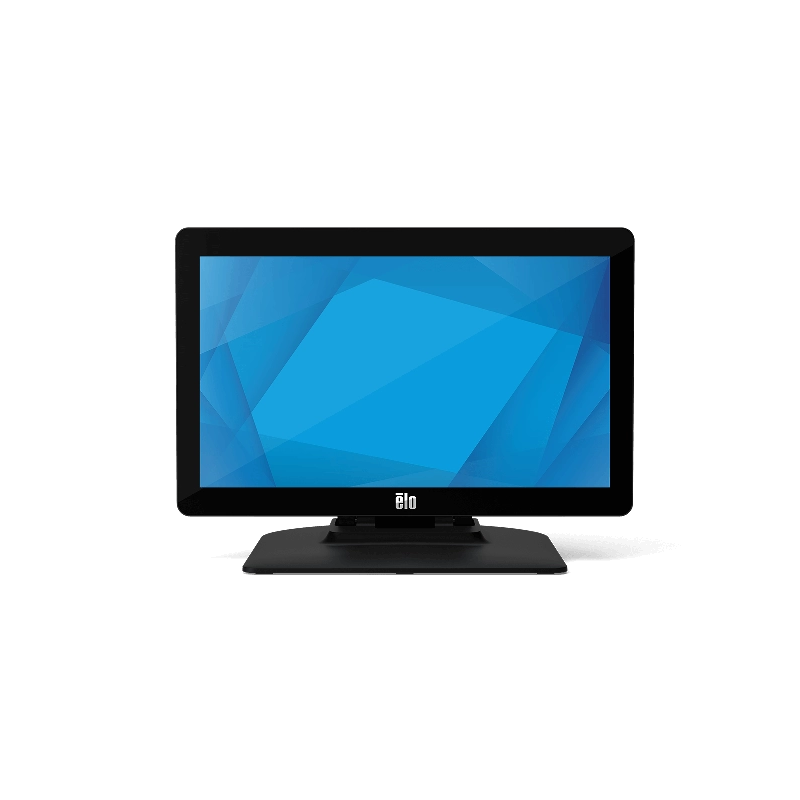

Elo 1502L 15.6 inç 02-Serisi Dokunmatik Monitör

Elo 1502L kompakt ve ince tasarımlı dokunmatik monitör

01 ÖZELLİKLER

Modern Tasarım, Kolay Entegrasyon, Yüksek Esneklik

Kompakt Form, Temiz Görünüm

02-Serisi ile uyumlu bütüncül tasarım dili; dar alanlı kasalarda bile düzenli kurulum ve modern bir vitrin etkisi sağlar.

USB-C ile Tek Kablo Kurulum

USB-C bağlantısı; dokunma, görüntü ve gücü aynı kabloda birleştirerek kablo karmaşasını azaltır. Kurulum ve servis süreçlerini hızlandırır.

Geriye Dönük Bağlantı Seçenekleri

PC’nizde USB-C yoksa, geleneksel HDMI veya VGA ile bağlantı seçenekleriyle mevcut altyapınızla uyumlu çalışır.

Tablet Benzeri Dokunma Deneyimi

Elo TouchPro® PCAP teknolojisi; geniş görüş açıları, net görüntü ve yüksek ışık geçirgenliği ile doğru dokunma tepkisi ve canlı görseller sunar.

Elo Edge Connect® ile Modüler Yapı

Ekranın kenarına aynı anda dört adede kadar çevre birimi ekleyerek (ör. barkod okuyucu, MSR, EMV cradle, kamera) kurulumunuzu ihtiyaca göre özelleştirebilirsiniz.

Dayanıklılık ve Uzun Ömür

50.000 saat MTBF, ön yüz IPX1 koruma ve FHD modelde IK07 darbe dayanımı; yoğun kullanım alanlarında güven verir.

Elo 1502L Neden Tercih Ediliyor?

Tek Kablo = Hızlı Kurulum

USB-C ile güç, görüntü ve dokunmayı tek kabloda birleştirir. Kablo sayısını azaltarak kurulum ve bakım süreçlerini pratik hale getirir.

Çift Rol: POS + Müşteri Ekranı

İster kasada POS ekranı, ister müşteri karşısında etkileşim noktası… Hatta her ikisi! İş akışınıza göre esnek konumlandırma sunar.

Edge Connect ile “Büyüyen” Sistem

İhtiyaçlar değiştikçe çevre birimlerini ekleyip çıkarmayı kolaylaştıran modüler yapı, yatırımınızı uzun vadede daha verimli kullanmanızı sağlar.

02 KULLANIM ALANLARI

Elo 1502L’nin
Kullanım Alanları

Her işletmenin ihtiyacı farklıdır. 1502L; satış noktası işlemlerinden restoran self-servisine, dijital bilgilendirmeden kamu uygulamalarına kadar geniş bir yelpazede dokunmatik etkileşimi modern ve şık bir görünümle sunar.

Elo 1502L kullanım alanları: POS, self-servis, signage, hospitality

Perakende

POS ve fiyat doğrulama senaryolarında hızlı işlem, düzenli kurulum ve müşteri etkileşimi için ideal.

Konaklama (Hospitality)

Resepsiyon, check-in/check-out, bilgilendirme ve servis noktalarında modern dokunmatik deneyim sağlar.

Kamu

Vatandaş hizmet noktaları ve yönlendirme ekranlarında güvenilir, uzun ömürlü dokunmatik kullanım sunar.

Restoran

Menü görüntüleme, sipariş verme ve self-servis deneyimlerinde tablet benzeri 10-touch etkileşim sunar.

USB-C & GÖRÜNTÜ

Tek Kablo ile
Güç + Görüntü + Dokunma

Elo 1502L, USB Type-C arayüzü ile dokunma, görüntü ve gücü tek kabloda birleştirir. Böylece tipik kurulumlarda 3 kabloyu 1 kabloya indirerek montaj ve servis süreçlerini kolaylaştırır. USB-C olmayan sistemler için HDMI veya VGA ile geleneksel bağlantı seçenekleri de desteklenir.

USB-C (Touch + Video + Power)

HDMI desteği

VGA desteği

TouchPro® PCAP

FHD: 1920×1080

Elo 1502L USB-C tek kablo bağlantı çözümü

Elo 1502L Elo Edge Connect çevre birimi entegrasyonu

MONTAJ & ÇEVRE BİRİMLERİ

VESA ile Esnek Montaj,
Edge Connect ile Modüler Yapı

1502L; stand, pole mount, raf montajı, duvar montajı ve 3. parti kiosk kabinleri gibi farklı kurulum senaryolarına kolayca entegre edilebilir. Arka yüzde 75mm ve 100mm VESA montaj arayüzü bulunur.

Elo Edge Connect® ekosistemi; EMV cradle, barkod okuyucu, MSR, parmak izi okuyucu, RFID, webcam, status light ve hoparlör bar gibi çevre birimlerini ekranın kenarına tak-çıkar şekilde eklemeye imkân tanır.

VESA 75mm / 100mm

EMV cradle uyumluluğu

Barkod okuyucu / MSR

4 adede kadar Edge Connect

Tek Kablo Kolaylığı

USB-C: Touch + Video + Power

Çift Kullanım Senaryosu

POS + Müşteri Etkileşimi

Modüler Çevre Birimleri

Edge Connect Ekosistemi

ELO 1502L ÖNE ÇIKAN ÖZELLİKLER

USB-C ile
Kurulum ve Serviste Hız

1502L’nin USB Type-C arayüzü; dokunma, görüntü ve gücü tek kabloda birleştirir. Böylece kablo sayısını 3’ten 1’e indirerek kurulum ve servis süreçlerini pratik hale getirir. USB-C desteği olmayan sistemler için HDMI veya VGA üzerinden geleneksel bağlantı seçenekleri de sunulur.

Elo 15.6” PCAP Dokunmatik Monitör (FHD USB-C / HD) – Teknik Özellikler

06 Teknik Özellikler

Elo 15.6” PCAP Dokunmatik Monitör

15.6” PCAP dokunmatik monitör ailesi; FHD USB-C (DP Alt Mode + PD ile) ve HD varyantlarıyla POS, kiosk ve self-servis entegrasyonlarına uygun bağlantı ve montaj seçenekleri sunar.

Renk: Siyah

Dokunmatik: PCAP • 10 Touch

Ekran: 15.6” • 16:9

Panel Kalınlığı: 1.28” / 32.4 mm

Montaj: VESA 75 / 100 mm

Parça Numaraları

Modellere Göre SKU

FHD USB-C • Standlı: E155645 FHD USB-C • Standsız: E125496 HD • Standlı: E318746

Not: Bu sayfada iki varyant birlikte verilmektedir. “FHD USB-C Model” ve “HD Model” başlıklarını takip ediniz.

Ekran

15.6” TFT LCD (LED)

En/Boy Oranı: 16:9
Aktif Alan: 13.55" × 7.62" / 344.16 × 193.5 mm
Renk Sayısı: 16.7 milyon
Yüzey: Anti-glare (yansıma önleyici)
Dokunmatik Arayüzü: USB

Çözünürlük

FHD ve HD Seçenekleri

FHD Model: 1920 × 1080
HD Model: 1366 × 768

Görüş Açısı

Varyanta Göre

FHD Model
Yatay: ±80° / toplam 160° • Dikey: ±80° / toplam 160°
HD Model
Yatay: ±45° / toplam 90° • Dikey: -35° / +15° / toplam 50°

Görüntü Performansı

Parlaklık, Kontrast, Tepki Süresi

FHD Model
Panel Parlaklığı: 250 nit
PCAP + DC güç: 225 nit
PCAP + USB-C 5V güç: 180 nit
Tepki Süresi: 30 ms
Kontrast: 700:1
HD Model
Panel Parlaklığı: 220 nit
PCAP + DC güç: 198 nit
Tepki Süresi: 10 ms
Kontrast: 400:1

OSD (Ekran Üstü Menü)

Kontroller, Ayarlar, Diller

Erişim: Alt kısımdaki switch’ler üzerinden
Kontroller: Menü, Yukarı, Aşağı, Seç
Ayarlar
Parlaklık, Kontrast, Clock, Phase, H-position, V-position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature, OSD Timeout, OSD Language, Volume, Mute, Varsayılanlara Dön, Audio Select, Video Priority, Information, Touch on Sleep Mode, Peripheral Port (yalnızca FHD Model)
Diller
İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince
Kilitler: OSD, Güç

Bağlantılar

FHD USB-C Model / HD Model

FHD Model (USB-C)
USB Type-C: 1 adet
Audio Jack (Line-in): 1 adet
VGA: 1 adet (Micro-HDMI dişi konnektör)
HDMI: 1 adet
12V DC-in: 1 adet
Elo Edge Connect: 3× Micro-USB (Üst, Sol, Sağ)
HD Model
USB Type-B: 1 adet
Audio Jack (Line-in): 1 adet
VGA: 1 adet (Mini-VGA dişi konnektör)
HDMI: 1 adet
12V DC-in: 1 adet
Elo Edge Connect: 3× Micro-USB (Üst, Sol, Sağ)
Hoparlör
Dahili Hoparlör: 2 × 2W

FHD USB-C modelinde USB-C üzerinden görüntü için DP Alt Mode desteği gerekir. Uyumluluk için Elo USB-C → USB-C kablo (Elo P/N: E710364) önerilir.

Video

Girişler & Frekanslar

FHD Model
Video: Analog VGA • HDMI • USB Type-C (DP Alt Mode)
HD Model
Video: Analog VGA • HDMI
Giriş Formatı
Yatay: 31.5 – 82 KHz
Dikey: 50 – 75 Hz

Güç

FHD Model / HD Model

FHD Model
Seçenek 1 (USB-C): 5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A
Seçenek 2 (Adaptör): Kutuda 12V / 36W harici DC adaptör
Monitör güç girişi: Koaksiyel jack (2.0mm pin OD, 6.4mm barrel ID, 8.8mm derinlik)
Monitör giriş voltajı: 12VDC ±5%
Adaptör çıkış ucu: DC barrel plug (2.1mm pin ID, 5.5mm barrel OD, 9.5mm uzunluk)
Adaptör girişi: 100–240 VAC • 50–60 Hz
HD Model
Adaptör: Kutuda 12V / 40W harici DC adaptör
Monitör güç girişi: Koaksiyel jack (2.5mm pin OD, 6.4mm barrel ID)
Monitör giriş voltajı: 12VDC ±5%
Adaptör çıkış ucu: DC barrel plug (2.5mm pin ID, 5.5mm barrel OD, 9.5mm uzunluk)
Adaptör girişi: 100–240 VAC • 50–60 Hz

Güç Tüketimi (Tipik)

Model Bazlı Değerler (Monitör + Adaptör)

FHD Model
Açık: 9.5W • Uyku: 1.87W • Kapalı: 0.2W
HD Model
Açık: 10.2W • Uyku: 0.4W • Kapalı: 0.2W

Boyutlar

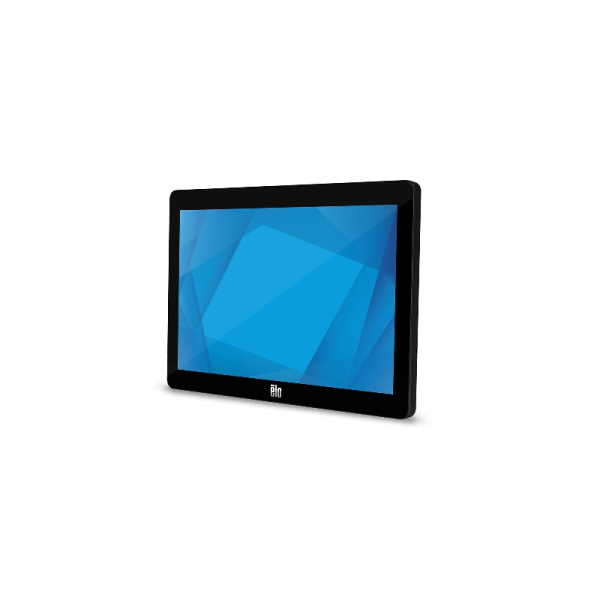

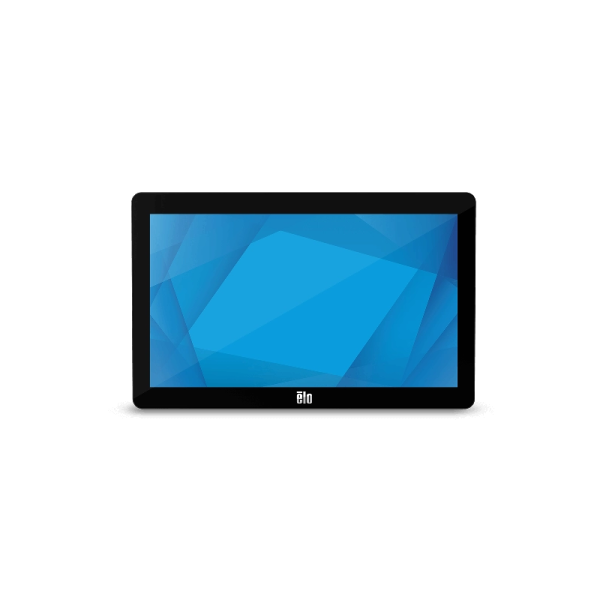

Standsız

Ölçüler: 9.62" × 15.23" × 1.28" / 244.39 × 386.96 × 32.4 mm

Boyutlar

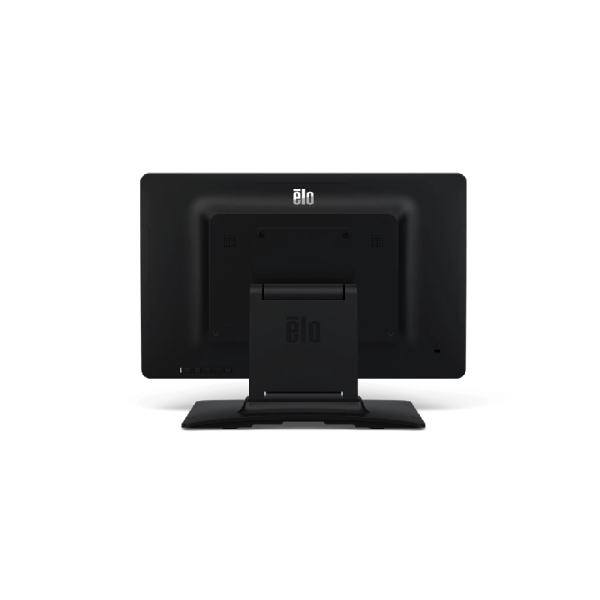

Standlı

Ölçüler: 11.21" × 15.23" × 7.84" / 284.65 × 386.96 × 199.12 mm

Nakliye

Kutu Ölçüleri

Standlı: 8.03" × 17.76" × 13.54" / 204 × 451 × 344 mm
Standsız: 6.89" × 17.76" × 12.60" / 175 × 451 × 320 mm

Ağırlık

Ürün & Paket

Paketsiz (Standlı): 6.72 lb / 3.05 kg
Paketsiz (Standsız): 3.62 lb / 1.64 kg
Paketli (Standlı): 11.05 lb / 5.01 kg
Paketli (Standsız): 7.47 lb / 3.39 kg

Çevresel Koşullar

Sıcaklık & Nem

Çalışma Sıcaklığı: 0°C – 40°C
Depolama Sıcaklığı: -20°C – 60°C
Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)
MTBF: 50.000 saat (kanıtlanmış)

Koruma

IP & Darbe

Ingress Protection: Ön yüz için IPX1
Impact Protection: FHD Model IK07

Montaj

VESA

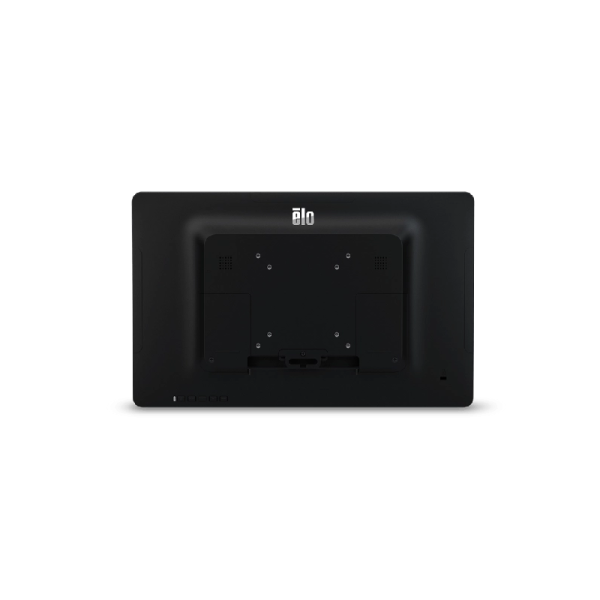

VESA: Arka yüzde 75mm ve 100mm (4 delik) montaj arayüzü

Garanti

Standart ve Uzatılmış Seçenekler

Standart Garanti: 3 yıl
Uzatılmış Servis Seçenekleri
4 yıl garanti – Elo P/N: E898247
5 yıl garanti – Elo P/N: E898449
3 yıl garanti + AUR – Elo P/N: E898648
4 yıl garanti + AUR – Elo P/N: E894921
5 yıl garanti + AUR – Elo P/N: E895125

Regülasyonlar

Onaylar ve Beyanlar

Canada cUL, IC • Europe CE • United Kingdom UKCA • Japan VCCI • United States UL, FCC • China CCC
Korea KCC (e-standby) • Australia RCM • Mexico NOM • Taiwan BSMI • International CB
RoHS, China RoHS, WEEE, REACH • India BIS • Russia EAC

Kutu İçeriği

FHD Model / HD Model

FHD Model
Dokunmatik monitör • Hızlı kurulum kılavuzu • HDMI kablo • Güç adaptörü
2× kablo kelepçesi • 2× cırt/bağ • EEI Label
USB kablo (USB Type-A → Type-C) • NA güç kablosu • EU güç kablosu
3× vida (M3×8) kablo kelepçeleri için • 2× vida (M3×10) kablo kapakları için
E125496 (standsız) için: 4× vida (M4×10)
HD Model
Dokunmatik monitör • Hızlı kurulum kılavuzu • HDMI kablo • Güç adaptörü
2× kablo kelepçesi • 2× cırt/bağ
Mini-VGA → VGA kablo (mini-VGA → DE-15/DB-15 erkek)
USB kablo (USB Type-A → USB Type-B) • Audio kablo • EEI Label

Opsiyonel Çevre Birimleri

Aksesuarlar

Manyetik Kart Okuyucu (MSR) – E001002
Parmak İzi Okuyucu – E134286
2D Barkod Okuyucu (Siyah – SE2707) – E393160
2D Barkod Okuyucu (Siyah – SE4720) – E384627
2D Barkod Okuyucu (Siyah – SE4107) – E245047
PCAP Stylus Pen – E066148
EMV Cradle (MagTek eDynamo) – E375343
EMV Cradle (Ingenico RP457c, Audio Jack + BT + USB) – E586981
EMV Cradle (Ingenico RP457c, BT + USB) – E710930
Status Light (Micro-USB) – E644767
Webcam – E201494
RFID – E673037
Elo Edge Connect™ Speaker Bar (Siyah) – E894719
Elo Edge Connect™ Speaker Bar (Beyaz) – E133780

Standlar, Montajlar ve Kitler

Tüm Seçenekler

Wall Mount Kit (75mm veya 100mm VESA) – E143088
Tabletop Stand for 15-inch Display (Siyah) – E044162
Tabletop Stand for 22'' I-Series (100mm VESA) – E044356
Shelf Mount Bracket (75mm veya 100mm VESA) – E043382
Floor Stand (75mm veya 100mm VESA) – E048069
Pole Mount – 6 inch (75mm veya 100mm VESA) – E047458
Pole Mount – 12 inch (75mm veya 100mm VESA) – E047663
Pole Mount – 18 inch (75mm veya 100mm VESA) – E047864
Pole Mount Bracket (75mm veya 100mm VESA) – E045151
1.8m Cable Kit (yalnızca HD Model) – E210789
3m Cable Kit (VGA, USB, HDMI ve audio içerir) – E210606
Power Brick Kit – 1.8m güç kablosu – E211174
Power USB → USB-C/DC-IN (2.1 mm) kablo – 1.8 m (yalnızca FHD Model) – E214097
Power USB → USB-C/DC-IN (2.1 mm) kablo – 3 m (yalnızca FHD Model) – E214282
Elo Stand 1302L – Siyah (75 mm VESA) – E307788
Wallaby™ POS Stand (Siyah) – E949536
USB-C → USB-C Cable Kit – E710364
VGA-DB15 → Micro Cable Kit – E710549
DVI-D → HDMI Cable Kit – E538507
Slim Self-Service Countertop Stand (75mm veya 100mm VESA) – E514693
Slim Self-Service Floor Stand (75mm veya 100mm VESA) – E514881 + E515260
1.8m USB-C Cable Kit (VGA, USB, HDMI ve audio içerir – yalnızca FHD Model) – E408388
Elo Backpack® 4 (Value Model) – E393754
Elo Backpack® 4 (Standard Model) – E393359
North America Power Cable C5 (yalnızca FHD Model) – E793990
Australia Power Cable C5 (yalnızca FHD Model) – E794186
Europe Power Cable C5 (yalnızca FHD Model) – E794376
Korea Power Cable C5 (yalnızca FHD Model) – E794574
China Power Cable C5 (yalnızca FHD Model) – E794756
Taiwan Power Cable C5 (yalnızca FHD Model) – E794957
Japan Power Cable C5 (yalnızca FHD Model) – E795147
Power Brick – 36W (yalnızca FHD Model) – E593458
Power USB → USB-B/DC-IN (2.5 mm) kablo – 1.8 m – E752302
Power USB → USB-B/DC-IN (2.5 mm) kablo – 3 m – E763022

Not: FHD USB-C modelde USB-C üzerinden tek kabloyla görüntü alabilmek için host cihazın USB-C portu DisplayPort Alt Mode ve Power Delivery desteklemelidir.
