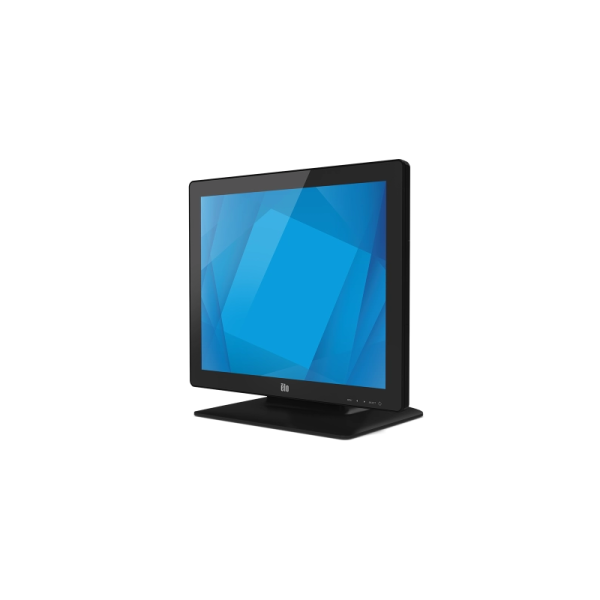

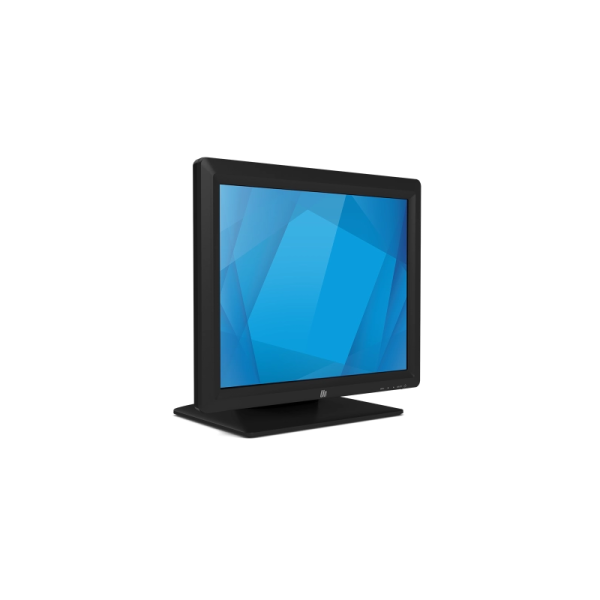

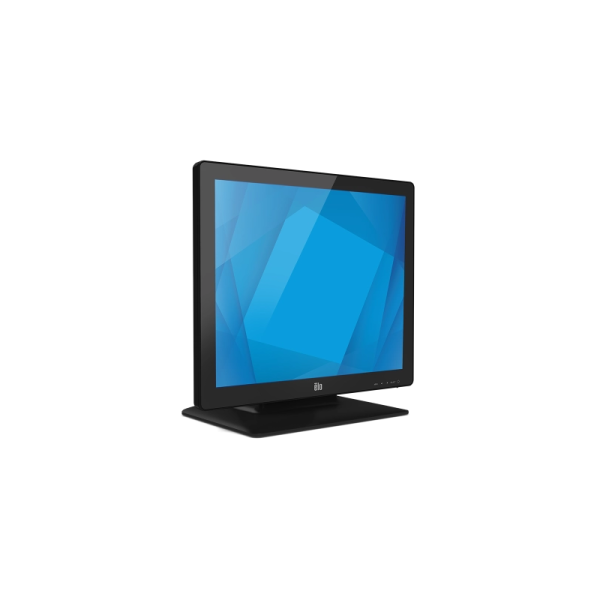

Elo 1517L 15″ Dokunmatik Monitör

  • Zarif ve Dayanıklı: Yoğun kullanıma uygun “Built-for-touch” tasarım; toz, kir ve sıvılara karşı tam koruma.
  • Esnek Dokunmatik Çözümler: İhtiyaca göre PCAP (10 nokta), SAW veya Resistive ekran teknolojisi seçenekleri.
  • Yüksek Tasarruf: Yeni nesil LED panel sayesinde eski modellere oranla %60 enerji verimliliği.
  • Tam Uyumluluk: HDMI, VGA, USB ve RS232 portları ile hem yeni hem de eski sistemlere hızlı entegrasyon.
  • Pratik Montaj: Masaüstü standı, VESA uyumu ve entegre edilebilir opsiyonel MSR (kart okuyucu) desteği.
  • Uzun Ömürlü Güvence: 50.000 saat çalışma ömrü ve 3 yıl standart garanti.

Elo 1517L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

Elo 1517L – 15” Dokunmatik Monitör (4:3)
TOUCHSCREEN 1517L

Elo 1517L
15” Dokunmatik Monitör (4:3)

Elo 1517L; “built-for-touch” dayanıklılığıyla, kamuya açık yoğun kullanımlarda sürekli çalışmaya uygun ticari sınıf bir dokunmatik monitördür. İnce ve modern tasarımı; perakende odaklı özellik setiyle birleşerek POS, bilgi noktası, servis noktası, interaktif signage ve sadakat (loyalty) uygulamalarına şık bir çözüm sunar. LED arka aydınlatma sayesinde daha düşük güç tüketimi hedefler, çevre dostu yaklaşımı ve hafif yapısıyla kurulum süreçlerini kolaylaştırır. En güçlü tarafı: aynı 15” 4:3 platform üzerinde farklı dokunmatik ihtiyaçlarına göre 4 seçenek sunmasıdır: • AccuTouch® 5-wire resistive (single-touch) • IntelliTouch® SAW (single-touch) • IntelliTouch® SAW ZB (single-touch) • TouchPro® PCAP (10-touch)

Elo 1517L Teknik Doküman
EKRAN
15” (4:3) TFT LCD
1024×768 @ 60/75Hz
DOKUNMATİK
Resistive / SAW
veya PCAP 10-touch
DAYANIKLILIK
Toz/kir/sıvıya karşı
sealed touchscreen
BAĞLANTI
VGA + HDMI
USB + RS232

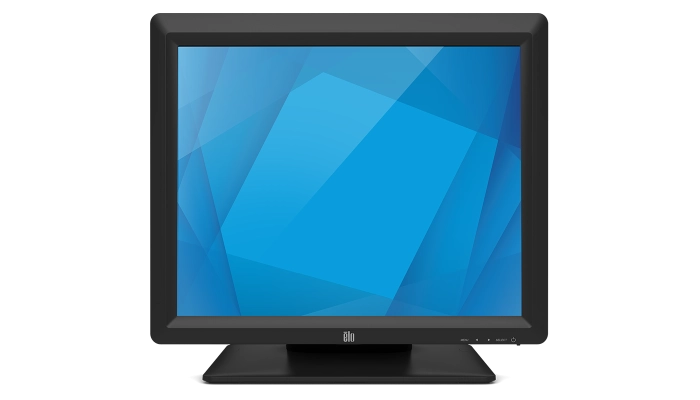

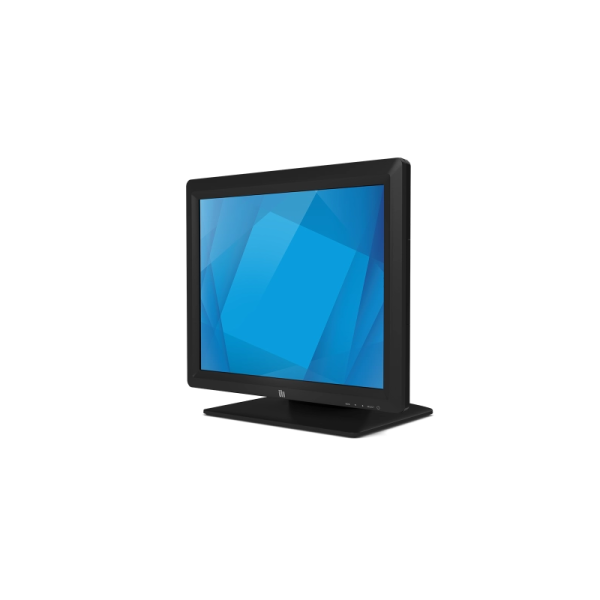

Elo 1517L 15 inç 4:3 dokunmatik monitör

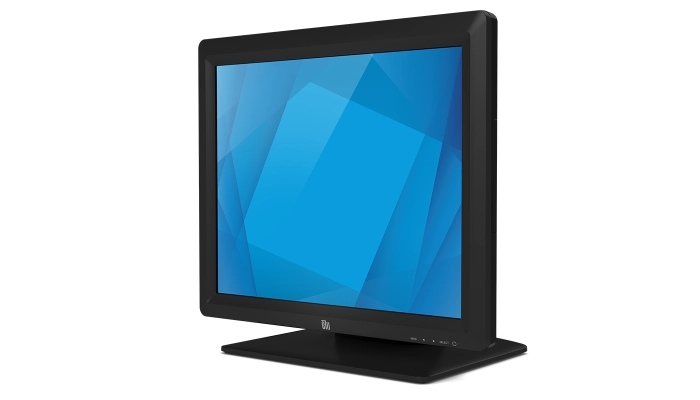

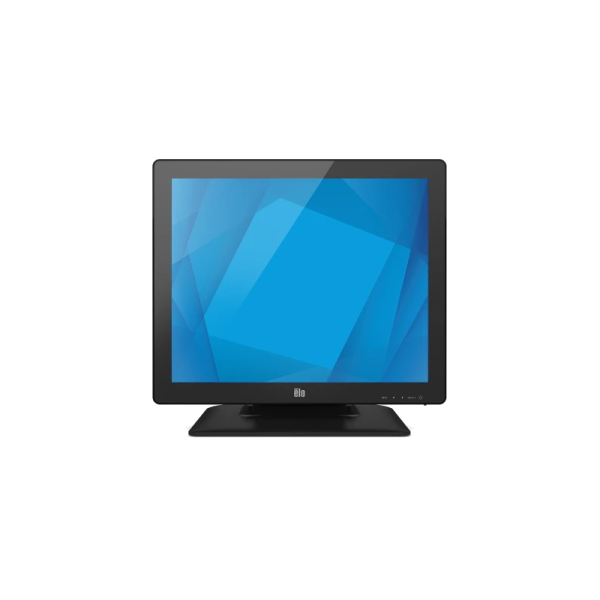

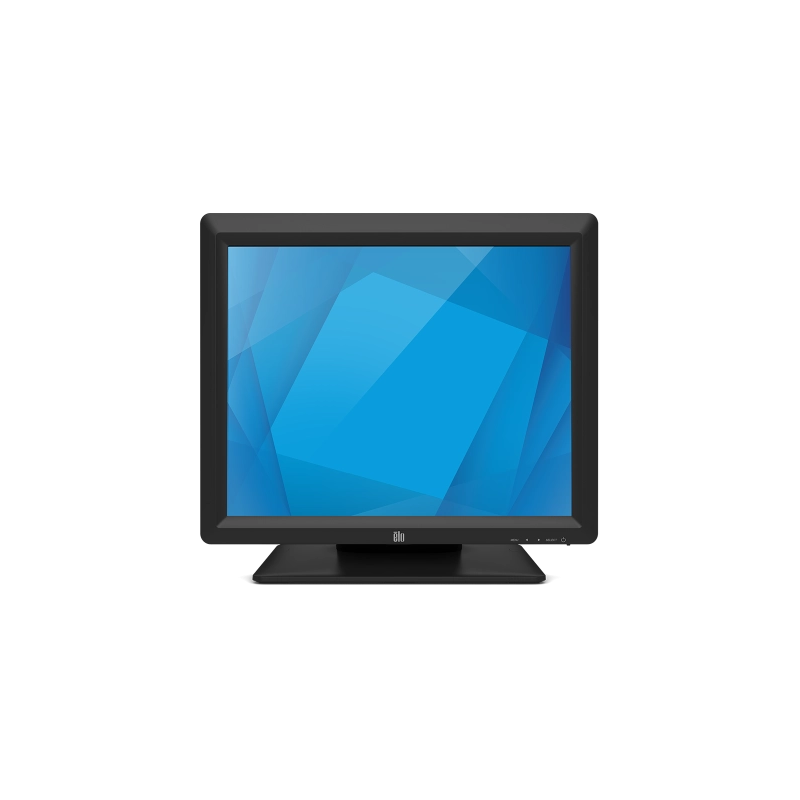

Elo 1517L ön görünüm
01 ÖZELLİKLER

Tek Platform, 4 Dokunmatik Seçenek

TouchPro® PCAP (10-touch) Opsiyonu

Multi-touch deneyimi isteyen POS ve interaktif signage uygulamaları için 10 dokunuş destekli PCAP seçeneği.

SAW & SAW ZB Seçenekleri

IntelliTouch® SAW ve IntelliTouch® SAW ZB (single-touch) ile farklı saha gereksinimlerine uyum.

Sealed Touchscreen

Dokunmatik yüzey; kir, toz ve sıvılara karşı korunacak şekilde tasarlanmıştır.

Enerji Verimli LED Backlight

LED arka aydınlatma ile düşük güç tüketimi hedeflenir; tipik kullanımda ~10.5W.

MSR Entegrasyonu

Opsiyonel 3-track MSR; USB üzerinden HID veya Keyboard Emulation olarak programlanabilir.

Kurulum Esnekliği

VESA 75mm montaj + stand ile masaüstü kullanım; stand altından table-top security için through-mount delikleri.

Elo 1517L Neden Tercih Ediliyor?

Yoğun Kullanıma Uygun

Sürekli kamuya açık kullanım senaryoları için “built-for-touch” dayanıklı tasarım yaklaşımı.

PCAP ile Modern Deneyim

Aynı gövdede PCAP 10-touch seçeneği; sadakat, kiosk ve interaktif uygulamalarda daha akıcı kullanım sunar.

Geniş Uyumluluk

VGA + HDMI video girişleri ve USB + RS232 dokunmatik arayüzü ile farklı POS altyapılarına kolay entegrasyon.

02 KULLANIM ALANLARI

POS • POI • POServ
Signage • Loyalty

1517L; perakende satış noktaları, bilgi/servis noktaları, interaktif signage ve sadakat sistemlerinde uzun süreli çalışma için tasarlanmış güvenilir bir dokunmatik arayüz sunar.

Elo 1517L kullanım senaryoları

Perakende POS

Ödeme alma, satış işlemleri ve kasa önü ekran.

Point-of-Information

Danışma, yönlendirme, bilgi ekranı uygulamaları.

Point-of-Service

Servis/işlem noktalarında hızlı kullanıcı etkileşimi.

Interaktif Signage

Kampanya, ürün keşfi ve etkileşimli içerik.

Loyalty Sistemleri

Sadakat üyeliği, puan görüntüleme, kampanya katılımı.

Kiosk Entegrasyonları

VESA montajla kiosk kabinlerine entegre kullanım.

EKRAN & DOKUNMATİK

15” (4:3)
300 nit LCD panel

1517L; 15” TFT LCD (LED) panel üzerinde 1024×768 çözünürlük sunar. Tipik parlaklık: LCD panel 300 nit. Dokunmatik teknolojiye göre tipik parlaklık: PCAP 270 nit, AccuTouch 240 nit, IntelliTouch 270 nit.

15” (4:3)
1024×768 @ 60/75Hz
AccuTouch® (single)
IntelliTouch® SAW / SAW ZB (single)
TouchPro® PCAP (10-touch)

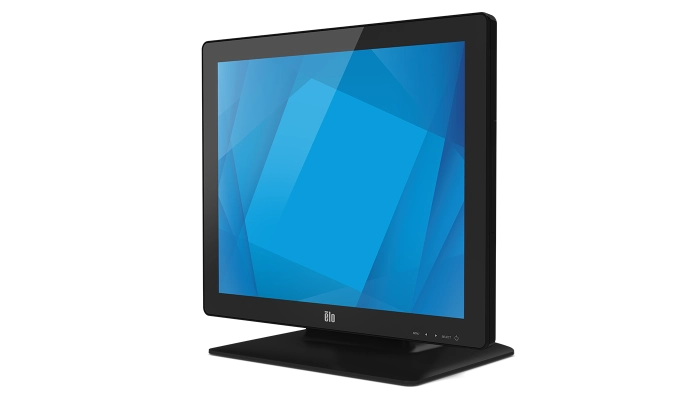

Elo 1517L ekran ve dokunmatik

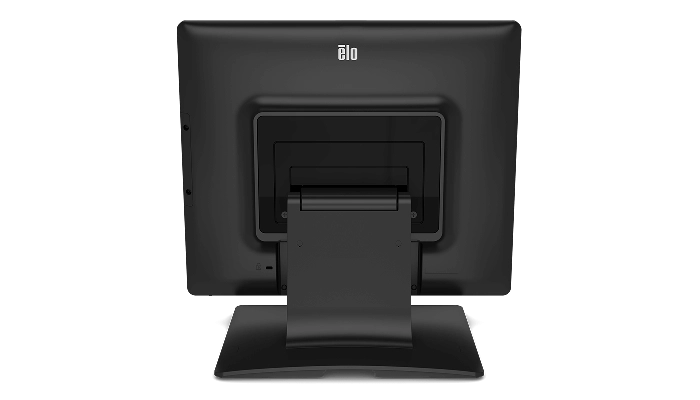

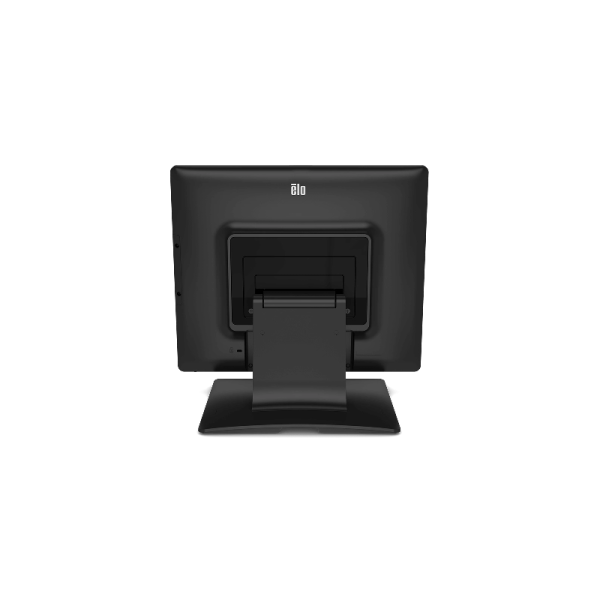

Elo 1517L bağlantılar ve VESA montaj
BAĞLANTILAR & MONTAJ

VGA + HDMI
USB + RS232

Video girişleri: Analog VGA (DB-15) ve Dijital HDMI (Type A). Dokunmatik arayüz: USB Type-B ve RS232 (DB-9). Güç: IEC 60320 C6 AC giriş + 12VDC opsiyonel besleme.

Montaj: VESA 75mm arka montaj arayüzü. Stand altındaki kapaklı through-mount delikleri ile masaüstü güvenlik (table-top security) senaryolarına destek verir.

VGA (DB-15)
HDMI (Type A)
USB Type-B
RS232 (DB-9)
VESA 75mm
Table-top security
1
Perakende Odaklı Tasarım
Kamuya açık yoğun kullanım
2
4 Dokunmatik Seçenek
Resistive / SAW / PCAP
3
Montaj & Entegrasyon
VESA + MSR opsiyonu
ELO 1517L ÖNE ÇIKANLAR
Perakende odaklı
built-for-touch
1517L; POS, POI, servis noktaları ve interaktif signage uygulamaları için perakende odaklı özelliklerle tasarlanmıştır. İnce/modern görünümü, kamuya açık yoğun kullanımlarda dayanıklılığı hedefler.
Elo 15" Çoklu Teknolojili Dokunmatik Monitör – Teknik Özellikler
06 Teknik Özellikler

Elo 15" Dokunmatik Monitör – Teknik Özellikler

15” 4:3 ekran oranına sahip bu Elo monitör; AccuTouch® (5-wire rezistif), IntelliTouch® (SAW), IntelliTouch® SAW Zero-Bezel (ZB) ve TouchPro® PCAP (10-touch) seçenekleriyle sunulur. VGA + HDMI görüntü girişleri, USB ve RS232 dokunmatik arayüz desteği ve VESA montaj uyumluluğu sayesinde POS, kiosk ve endüstriyel uygulamalar için idealdir.

Genel
Parça Numaraları ve Kasa
  • IntelliTouch Siyah (Dünya Geneli): E344758
  • IntelliTouch ZB Siyah Antiglar (Dünya Geneli): E273226
  • IntelliTouch ZB Siyah (Dünya Geneli): E829550
  • AccuTouch Siyah (Dünya Geneli): E523163
  • AccuTouch ZB Siyah (Dünya Geneli): E144246
  • TouchPro PCAP Siyah (Dünya Geneli): E596184
  • Kasa Rengi: Siyah
Dokunmatik
Teknoloji & Kapasite
  • AccuTouch®: 5-wire rezistif – Tek dokunuş
  • IntelliTouch®: SAW (Surface Acoustic Wave) – Tek dokunuş
  • SAW ZB: IntelliTouch® SAW – Tek dokunuş
  • TouchPro® PCAP: 10 dokunuş
  • Dokunmatik Arayüz: Seri (RS232) ve USB
Görüntü
Parlaklık, Kontrast, Tepki
  • Parlaklık (tipik):
  • • LCD panel: 300 nit
  • • TouchPro PCAP: 270 nit
  • • AccuTouch: 240 nit
  • • IntelliTouch: 270 nit
  • Kontrast: 800:1
  • Tepki Süresi (tipik): 23 ms
  • Renk Sayısı: 16.2 milyon
Ekran
Boyut, Oran, Alan ve Çözünürlük
  • Diyagonal Boyut: 15” diyagonal, Active Matrix TFT LCD (LED)
  • En/Boy Oranı: 4:3
  • Aktif Alan: 11.97" × 8.98" / 304.13 mm × 228.10 mm
  • Çözünürlük: 1024 × 768 @ 60Hz, 75Hz
Uyumluluk
Desteklenen Diğer Çözünürlükler
  • 640×480 (60Hz, 75Hz)
  • 720×400 (70Hz)
  • 800×600 (56Hz, 60Hz, 75Hz)
  • 1024×768 (60Hz, 75Hz)
Görüş Açısı
Yatay / Dikey
  • Yatay: ±80° (160° toplam)
  • Dikey: 70°/80° (150° toplam)
Bağlantı
I/O Portları
  • VGA
  • HDMI
  • DC jack
  • AC jack
  • USB Type B
  • RS-232 (DB-9)
Video
Görüntü Girişi ve Frekans Aralıkları
  • Analog VGA: Dişi DB-15 konnektör
  • Dijital HDMI: Type-A soket
  • Yatay senkron aralığı: 31.5 – 60 kHz
  • Dikey senkron / kare hızı aralığı: 56 – 75 Hz
Güç
AC + 12V DC Destek
  • AC giriş konnektörü: IEC 60320 C6
  • AC giriş aralığı: 100–240VAC, 50/60Hz
  • DC giriş konnektörü: Koaksiyel güç jakı (2.0 mm pin dış çap, 6.4 mm barrel iç çap)
  • DC giriş aralığı: 12VDC ± %5
Güç Tüketimi
Tipik Değerler (Sadece Monitör)
  • Açık (ON): 10.5 W
  • Uyku (SLEEP): 1.40 W
  • Kapalı (OFF): 0.3 W
OSD
Ekran Üstü Menü
  • Erişim: Alt kısımdaki tuşlar üzerinden
  • Kontroller: Menu, Up, Down, Select, Power
  • Ayarlar: Auto Adjust, Brightness, Contrast, H-position, V-position, Clock, Phase, Color Temperature, OSD Timeout, OSD Language, Sharpness, Recall Defaults, Information
  • Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
  • Kilitleme: OSD • Güç
Mekanik
Ölçüler ve Ağırlık
  • Monitör Ölçüleri (standsız) – Bezel: 14.1" × 1.97" × 11.22" / 358 × 50 × 285 mm
  • Monitör Ölçüleri (standsız) – Zero Bezel: 14.1" × 1.73" × 11.22" / 358 × 44.1 × 285 mm
  • Monitör Ölçüleri (standlı): 14.1" × 7.8" × 12.5" / 358 × 197 × 319 mm
  • Kutu Ölçüleri: 19.2" × 9.1" × 19.1" / 487 × 231 × 485 mm
  • Ağırlık (ambalajsız): 9.48 lb / 4.3 kg
  • Ağırlık (ambalajlı): 16.09 lb / 7.3 kg
Çevresel Koşullar
Sıcaklık ve Nem
  • Çalışma Sıcaklığı: 0°C – 40°C
  • Depolama Sıcaklığı: -20°C – 60°C
  • Nem: Çalışma: %20–%80 • Depolama: %10–%95
Güvenilirlik
MTBF
  • MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA & Stand
  • VESA: Arka yüzde 75 mm, 4-delik montaj arayüzü
  • Stand: Alt kısımda 3 delikli dişli montaj
Garanti
Standart
  • Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
  • • 4 yıl garanti – Elo P/N: E898247
  • • 5 yıl garanti – Elo P/N: E898449
  • • 3 yıl garanti + AUR – Elo P/N: E898648
  • • 4 yıl garanti + AUR – Elo P/N: E894921
  • • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
  • Argentina S-mark • Australia RCM • Canada cUL, IC • China CCC • Europe CE • United Kingdom UKCA
  • Japan VCCI • Korea KCC, e-Standby • Mexico NOM • Taiwan BSMI Mark • United States UL, FCC • International CB
  • RoHS, China RoHS, WEEE
Kutu İçeriği
Standart İçerik
  • Dokunmatik monitör
  • Quick Install Guide
  • VGA kablo (DB-15 erkek → DB-15 erkek)
  • Touch USB kablo (USB Type-A → USB Type-B)
  • Güç kablosu (IEC 60320-C5 → NA/EU fiş)
  • Stand tabanı montajı
  • Filler Plate (kapama plakası)
  • HDMI kablo
Opsiyonel Aksesuarlar
Çevre Birimleri ve Güç Kitleri
  • Manyetik Kart Okuyucu (Siyah MSR): Elo P/N: E500356
  • Kuzey Amerika güç adaptörü + kablo kiti – Elo P/N: E005277
  • Avrupa & Kore güç adaptörü + kablo kiti – Elo P/N: E571601
  • Birleşik Krallık güç adaptörü + kablo kiti – Elo P/N: E180092
  • Çin güç adaptörü + kablo kiti – Elo P/N: E558862
  • Tayvan güç adaptörü + kablo kiti – Elo P/N: E818655
  • Japonya güç adaptörü + kablo kiti – Elo P/N: E182546
  • Arjantin güç adaptörü + kablo kiti – Elo P/N: E887099
  • Avustralya güç adaptörü + kablo kiti – Elo P/N: E637593
Standlar, Montajlar & Kitler
Uyumlu Aksesuarlar
  • 1517L VESA Montaj Plakası (Siyah) – Elo P/N: E000404
  • 1517L Yedek Stand (Siyah) – Elo P/N: E264383
  • Çin AC güç kablosu – Elo P/N: E501749
  • UK AC güç kablosu – Elo P/N: E540272
