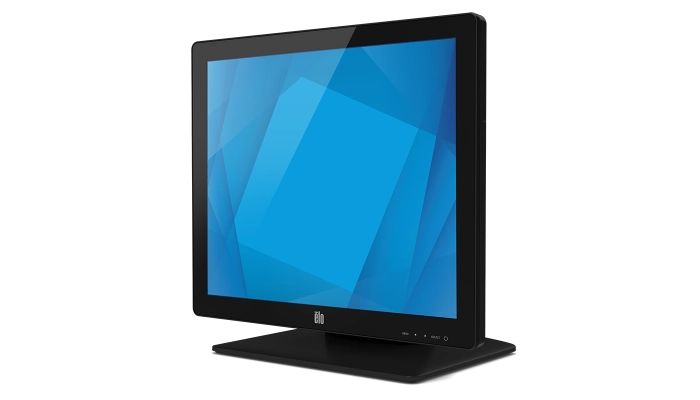

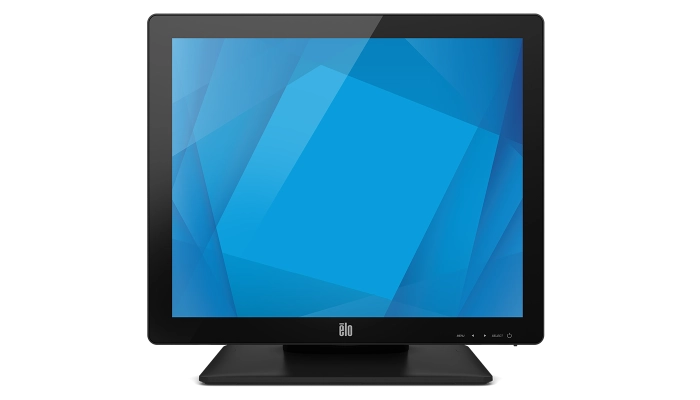

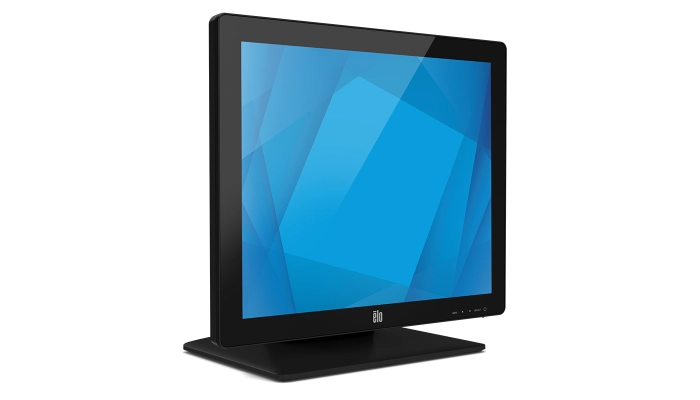

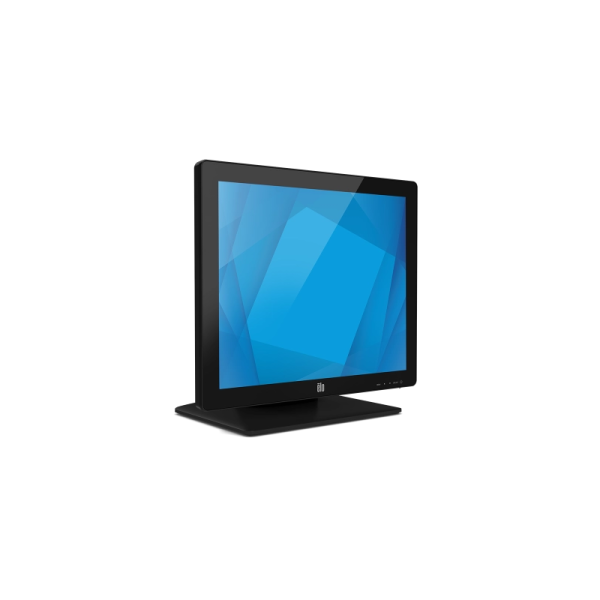

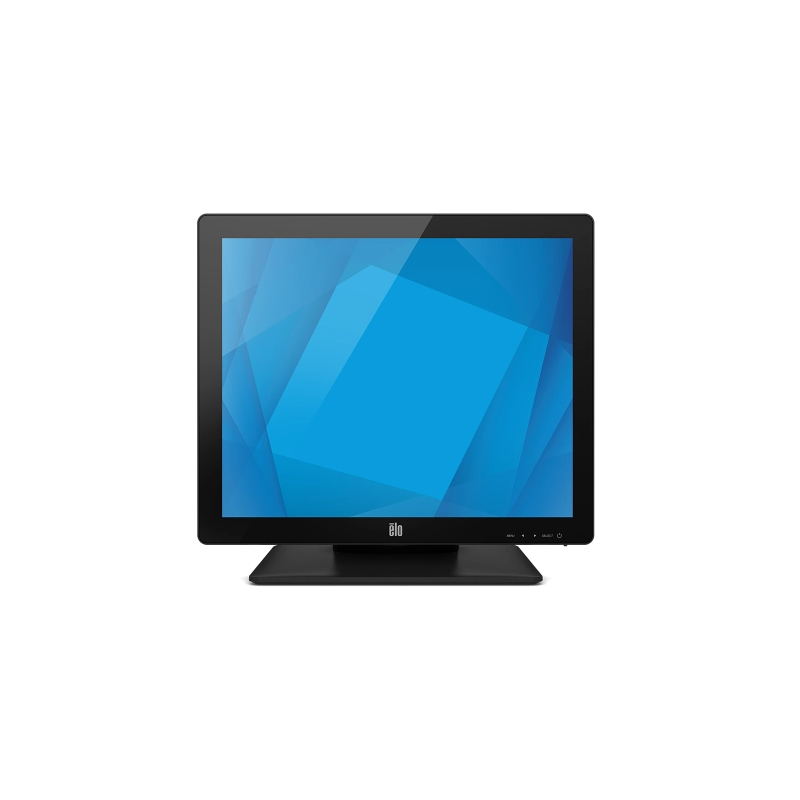

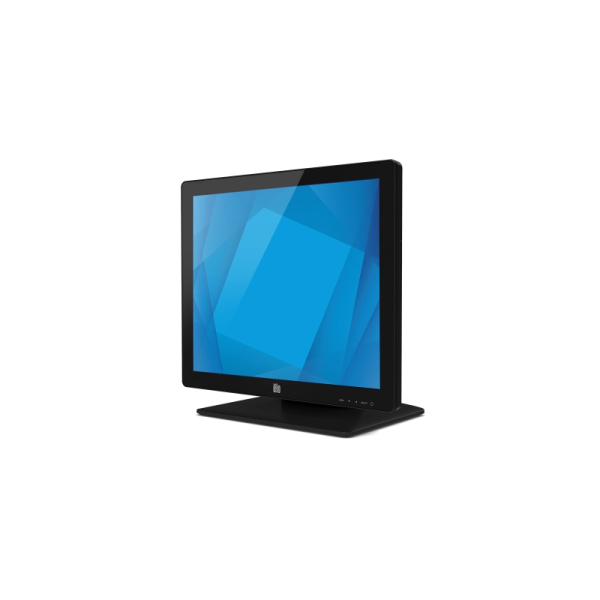

Elo 1717L – 17” 5:4 Dokunmatik Monitör (1280×1024)

COMMERCIAL 1717L

Elo 1717L
17” 5:4 Dokunmatik Monitör

Elo 1717L; sürekli kamu kullanımı için tasarlanmış, ticari sınıf “built-for-touch” dayanıklılığıyla öne çıkan bir dokunmatik monitördür. POS, bilgi/servis noktaları, interaktif signage ve loyalty uygulamalarında; klasik 5:4 ekran formatı sayesinde arayüzleri daha verimli kullanmanıza yardımcı olur. Öne çıkan en güçlü farkı: tek modele bağlı kalmadan, uygulamanıza göre 4 farklı dokunmatik teknoloji seçeneği sunmasıdır: • AccuTouch® (5-wire resistive): sıvı sıçraması/yağ/yiyecek temasında güçlü dayanım • IntelliTouch® SAW: kuru uygulamalarda yüksek optik netlik • IntelliTouch® Zero-Bezel (ZB): “cam yüzey” hissi ve modern görünüm • TouchPro® PCAP (10-touch): edge-to-edge dayanıklılık + çoklu dokunuş

⬇ Elo 1717L Teknik Doküman

EKRAN

17” (5:4) TFT LCD

1280×1024

DOKUNMATİK

4 teknoloji seçeneği

PCAP 10-touch opsiyon

BAĞLANTI

VGA + HDMI

USB + RS232 Touch

MONTAJ

VESA 75mm

Table-top güvenlik

01 ÖZELLİKLER

Klasik Format. Modern Dayanıklılık.

17” 5:4 (1280×1024)

POS ve loyalty arayüzlerinde sık kullanılan klasik format; dikey alanı daha verimli kullanır.

4 Dokunmatik Teknoloji

Resistive / SAW / SAW ZB / PCAP seçenekleriyle uygulamaya göre en doğru kombinasyonu kurarsınız.

PCAP ile 10-touch Opsiyonu

Modern, yüksek trafikli kullanımda çoklu dokunuş ve uzun ömürlü dayanıklılık.

USB + RS232

Hem yeni nesil hem legacy POS altyapıları için esnek entegrasyon (Serial + USB).

VGA + HDMI

Mevcut bilgisayar/POS donanımlarına hızlı uyum; analog ve dijital görüntü seçenekleri.

MSR Ready

İsteğe bağlı 3-track MSR (USB) ile entegre, şık kurulum (Elo P/N: E500356).

Elo 1717L Neden Tercih Ediliyor?

Uygulamaya Göre Dokunmatik Seçimi

Yağ/yiyecek teması mı var, optik kalite mi öncelik, yoksa multi-touch mı? 1717L’de seçenek sizde.

Legacy POS ile Barışık

RS232 + USB dokunmatik arayüz; eski POS sistemlerinden yeni nesil kurulumlara kadar esneklik sağlar.

Güvenli Masaüstü Kurulum

Stand altındaki capped through-mount delikleri ile table-top güvenlik; VESA 75mm ile montaj alternatifi.

02 KULLANIM ALANLARI

POS • POI • POServ
Signage • Loyalty

1717L; perakende kasa önü, self/assisted servis noktaları, mağaza içi bilgilendirme ekranları ve üyelik/loyalty alanlarında dayanıklılık + klasik 5:4 format avantajını birleştirir.

Perakende POS

Kasa önü kullanım; 5:4 formatla daha dengeli arayüz yerleşimi.

Point of Information

Ürün/ fiyat / kampanya bilgi ekranları için dayanıklı dokunmatik.

Point of Service

Servis süreçlerinde hızlı etkileşim; farklı dokunmatik teknolojileriyle uyarlanabilir.

Interactive Signage

Mağaza içi yönlendirme ve interaktif içerik noktaları.

Loyalty Sistemleri

Üyelik, puan sorgulama, kampanya katılım kioskları.

Hospitality

Splash/grease riski olan alanlarda resistive seçeneği ile güçlü alternatif.

EKRAN & DOKUNMATİK

17” (5:4)
1280×1024 Netlik

1717L, 13.3”×10.64” aktif alan sunan 17” TFT LCD panel üzerine kuruludur. LCD panel parlaklığı 250 nit; seçilen dokunmatik teknolojiye göre tipik parlaklık değerleri: PCAP 225 nit, IntelliTouch 225 nit, AccuTouch 200 nit. PCAP seçeneği ile 10-touch desteklenir.

17” (5:4)

1280×1024

LCD 250 nit

Resistive / SAW / SAW ZB

PCAP 10-touch opsiyon

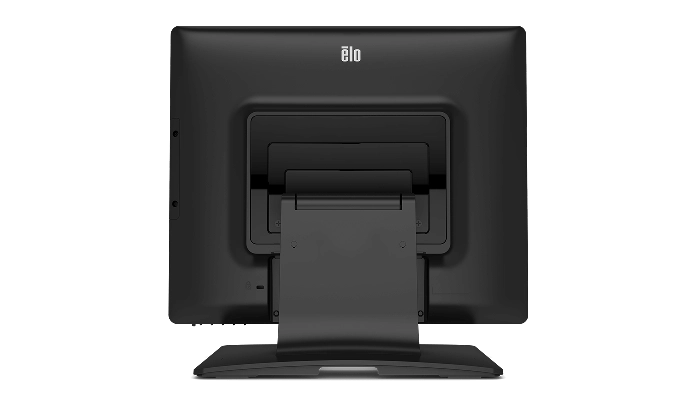

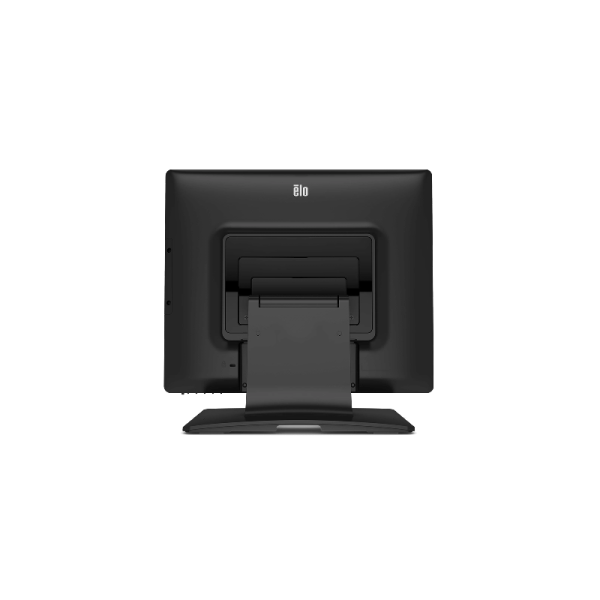

BAĞLANTILAR & MONTAJ

VGA + HDMI
USB & RS232 Touch

Video girişleri: Analog VGA (DB-15) ve dijital HDMI (Type-A). Dokunmatik arayüz: USB Type-B ve RS232 (DB-9). AC (IEC 60320 C6) ve DC 12V giriş seçenekleri ile esnek güçleme.

Montaj: VESA 75mm arka montaj + stand altındaki 3 delikli threaded montaj. Table-top güvenlik için stand tabanında capped through-mount delikleri bulunur.

VGA (DB-15)

HDMI Type-A

USB Touch (Type-B)

RS232 (DB-9)

VESA 75mm

Table-top güvenlik

Dokunmatik Esnekliği

Resistive / SAW / ZB / PCAP

Kolay Entegrasyon

VGA/HDMI + USB/RS232

Montaj & Aksesuar

Table-top + VESA + MSR

ELO 1717L ÖNE ÇIKANLAR

4 dokunmatik teknoloji
Tek model, çok senaryo

1717L aynı kasada 4 farklı dokunmatik teknoloji seçeneği sunar: AccuTouch (5-wire resistive), IntelliTouch SAW, IntelliTouch Zero-Bezel (ZB) ve TouchPro PCAP (10-touch). Böylece proje koşullarına göre doğru dokunmatik davranışı ve dayanımı seçebilirsiniz.

Elo 17" Çoklu Teknolojili Dokunmatik Monitör – Teknik Özellikler

06 Teknik Özellikler

Elo 17" Dokunmatik Monitör – Teknik Özellikler

17” 5:4 ekran oranına sahip bu Elo monitör; AccuTouch® (5-wire rezistif), IntelliTouch® (SAW), IntelliTouch® SAW Zero-Bezel (ZB) ve TouchPro® PCAP (10-touch) seçenekleriyle sunulur. VGA + HDMI görüntü girişleri, USB ve RS232 dokunmatik arayüz desteği ve VESA montaj uyumluluğu sayesinde POS, kiosk ve endüstriyel kullanım için güçlü bir tercihtir.

Genel

Parça Numaraları ve Kasa

IntelliTouch Siyah Antiglar (Dünya Geneli): E077464
IntelliTouch ZB Siyah Antiglar (Dünya Geneli): E017030
IntelliTouch ZB Siyah Şeffaf (Dünya Geneli): E179069
AccuTouch Siyah Antiglar (Dünya Geneli): E877820
AccuTouch ZB Siyah Antiglar (Dünya Geneli): E649473
TouchPro PCAP Siyah Antiglar (Dünya Geneli): E596951
Kasa Rengi: Siyah

Dokunmatik

Teknoloji & Kapasite

AccuTouch®: 5-wire rezistif – Tek dokunuş
IntelliTouch®: SAW (Surface Acoustic Wave) – Tek dokunuş
SAW ZB: IntelliTouch® SAW – Tek dokunuş
TouchPro® PCAP: 10 dokunuş
Dokunmatik Arayüz: Seri (RS232) ve USB

Ekran

Boyut, Oran ve Çözünürlük

Diyagonal Boyut: 17” diyagonal, Active Matrix TFT LCD (LED)
En/Boy Oranı: 5:4
Aktif Alan: 13.3" × 10.64" / 337.92 mm × 270.34 mm
Çözünürlük: 1280 × 1024

Görüntü

Görüş Açısı, Renk, Parlaklık

Görüş Açısı: Yatay: ±85° (170° toplam) • Dikey: ±80° (160° toplam)
Renk Sayısı: 16.7 milyon
Parlaklık (tipik):
• LCD panel: 250 nit
• TouchPro PCAP: 225 nit
• AccuTouch: 200 nit
• IntelliTouch: 225 nit
Kontrast: 1000:1
Tepki Süresi (tipik): 20 ms

Uyumluluk

Desteklenen Diğer Çözünürlükler

640×480 (60Hz, 75Hz)
720×400 (70Hz)
800×600 (56Hz, 60Hz, 75Hz)
1024×768 (60Hz, 75Hz)
1280×1024 (60Hz, 75Hz)

Bağlantı

I/O Portları

VGA
HDMI
DC jack
AC jack
USB Type B
RS-232 (DB-9)

Video

Giriş Tipi

Analog: VGA (Dişi DB-15)
Dijital: HDMI (Type-A)

Video Frekansı

Senkron Aralıkları

Yatay senkron aralığı: 31.5 – 80 kHz
Dikey senkron / kare hızı aralığı: 56 – 75 Hz

Güç

AC + 12V DC Destek

AC giriş konnektörü: IEC 60320 C6
AC giriş aralığı: 100–240VAC, 50/60Hz
DC giriş konnektörü: Koaksiyel güç jakı (2.0 mm pin dış çap, 6.4 mm barrel iç çap)
DC giriş aralığı: 12VDC ± %5

Güç Tüketimi

Tipik Değerler (Sadece Monitör)

Açık (ON): 11.5 W (100% parlaklık)
Açık (ON): 10 W (varsayılan 80% parlaklık)
Uyku (SLEEP): 1.40 W
Kapalı (OFF): 0.3 W

OSD

Ekran Üstü Menü

Erişim: Alt kısımdaki tuşlar üzerinden
Kontroller: Menu, Up, Down, Select, Power
Ayarlar: Auto Adjust, Brightness, Contrast, H-position, V-position, Clock, Phase, Color Temperature, OSD Timeout, OSD Language, Sharpness, Recall Defaults, Information
Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
Kilitleme: OSD • Güç

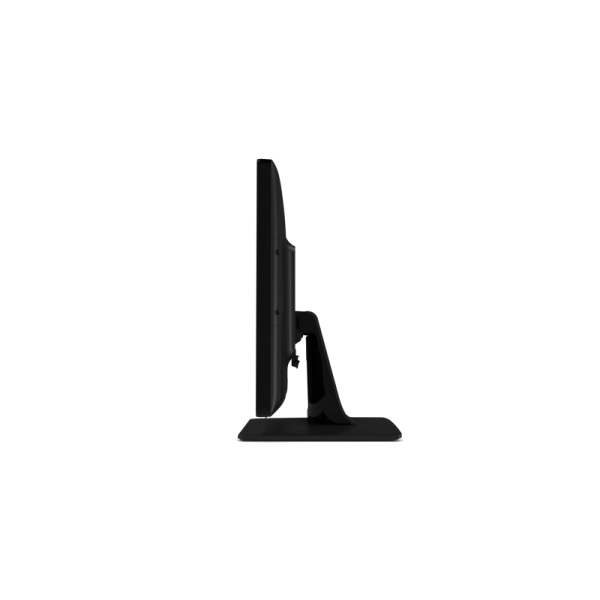

Mekanik

Ölçüler ve Ağırlık

Monitör Ölçüleri (standsız) – Bezel: 15.4" × 2.15" × 12.9" / 392.0 × 54.5 × 327.7 mm
Monitör Ölçüleri (standsız) – Zero Bezel: 15.4" × 1.91" × 12.9" / 392.0 × 48.6 × 327.7 mm
Monitör Ölçüleri (standlı): 15.43" × 8.48" × 14.24" / 391.9 × 215.4 × 361.6 mm
Kutu Ölçüleri: 20.12" × 9.17" × 20.08" / 511 × 233 × 510 mm
Ağırlık (ambalajsız): 11.9 lb / 5.4 kg
Ağırlık (ambalajlı): 18.3 lb / 8.3 kg

Çevresel Koşullar

Sıcaklık ve Nem

Çalışma Sıcaklığı: 0°C – 40°C
Depolama Sıcaklığı: -20°C – 60°C
Nem: Çalışma: %20–%80 • Depolama: %10–%95

Güvenilirlik

MTBF

MTBF: 50.000 saat (kanıtlanmış)

Montaj

VESA & Stand

VESA: Arka yüzde 75 mm, 4-delik montaj arayüzü
Stand: Stand alt kısmında 3 delikli dişli montaj

Garanti

Standart

Garanti: 3 yıl

Uzatılmış Servis Opsiyonları

Garanti Uzatma ve AUR

• 4 yıl garanti – Elo P/N: E898247
• 5 yıl garanti – Elo P/N: E898449
• 3 yıl garanti + AUR – Elo P/N: E898648
• 4 yıl garanti + AUR – Elo P/N: E894921
• 5 yıl garanti + AUR – Elo P/N: E895125

Sertifikalar

Regülasyonlar ve Uygunluk

Argentina S-mark • Australia RCM • Canada cUL, IC • China CCC • Europe CE • United Kingdom UKCA
Japan VCCI • Korea KCC, e-Standby • Mexico NOM • Taiwan BSMI Mark • United States UL, FCC • International CB
RoHS, China RoHS, WEEE

Kutu İçeriği

Standart İçerik
