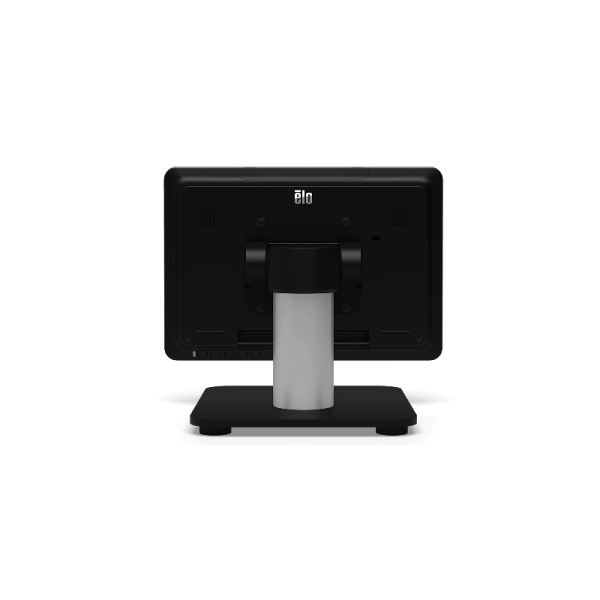

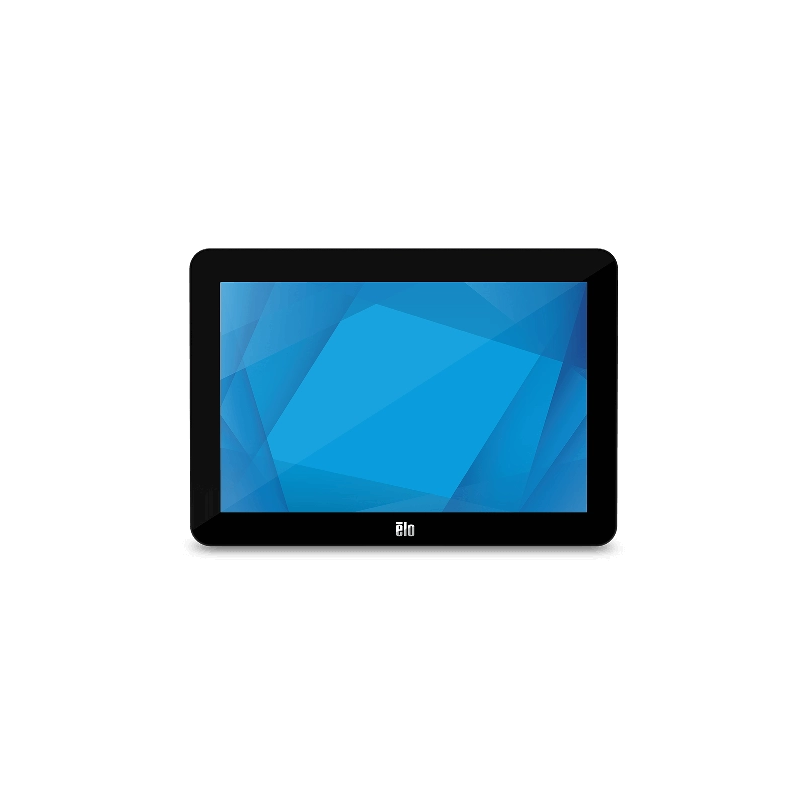

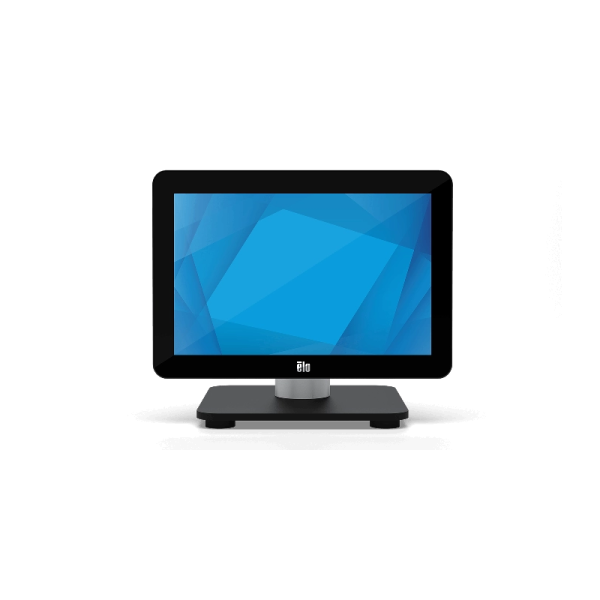

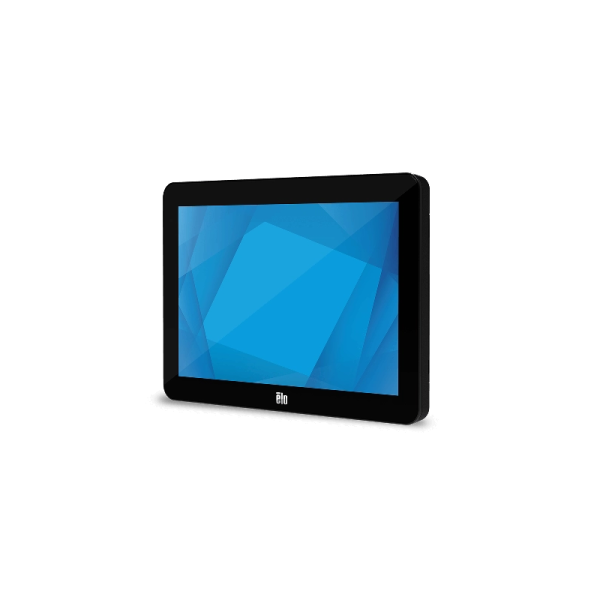

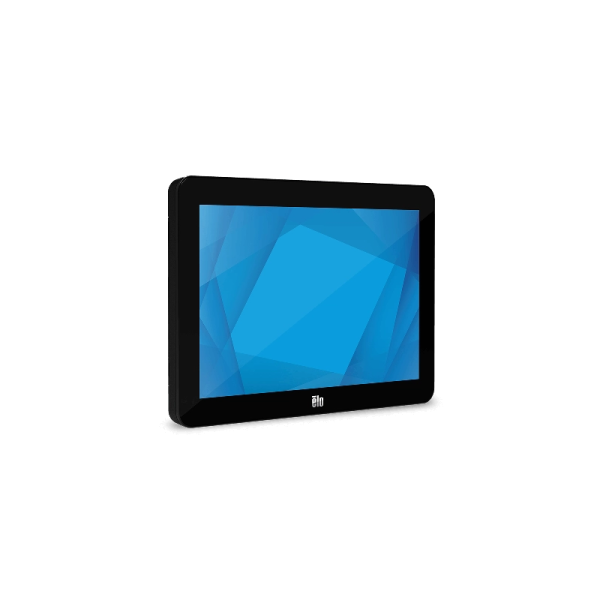

Elo 1002L 10″ Masaüstü Dokunmatik Monitör

  • Üstün Görsel Netlik: Optical Bonding teknolojisi sayesinde yansımaları azaltır.
  • Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi ile akıcı kullanım deneyimi.
  • Zorlu Koşullara Uygun: IP54 sızdırmazlık tasarımı ve IK07 direnç seviyesi.
  • Modern Bağlantı: USB-C, HDMI ve Mini-DisplayPort girişleri
  • Elo Edge Connect™ Desteği: Barkod okuyucu, MSR, kamera ve durum ışığı
  • Göz Konforu: TUV Rheinland sertifikalı düşük mavi ışık modu
  • Güvenli Kablo Yönetimi: Kablo kapaklarını ve vidaları sabitleyen özel “captive” tasarımı
  • Gelişmiş Dokunmatik Ayarları: Eldivenle veya ek koruyucu filmlerle kullanıma olanağı
  • Çok Yönlü Kullanım: POS sistemleri, self-servis kiosklar, mutfak ekranları (KDS) ve endüstriyel HMI panelleri için ideal kompakt yapı.

Elo 1002L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

1002L – 10.1” Touchscreen Monitor
02 • USB-C / HDMI / VGA 1002L

1002L
10.1” Dokunmatik Monitör

Elo 1002L; 02-Serisi’nin “tek parça” şık tasarım çizgisini 10” ölçekte sunar. Kompakt formu sayesinde hem POS terminali olarak, hem de müşteri tarafında etkileşim ekranı olarak konumlanabilir. USB Type-C üzerinden tek kablo ile güç + görüntü + dokunmayı bir araya getirir. Bilgisayarınızda USB-C yoksa, HDMI veya VGA ile klasik bağlantı senaryolarını da destekler. Elo Edge Connect® ile çevre birimlerini ekrana takıp çıkararak çözümü “ihtiyaca göre” şekillendirebilirsiniz.

Datasheet
EKRAN
10.1" TFT LCD (LED)
1280×800 • 16:10
BAĞLANTI
USB-C (DP Alt)
HDMI • VGA • 12V DC
PARLAKLIK (TİPİK)
Panel: 350 nit
PCAP: 315 nit (DC)
MONTAJ
VESA 75mm
Edge Connect (3 port)
1002L 10.1 inç dokunmatik ekran
1002L özellikleri
01 ÖZELLİKLER

Tek Kablo, Esnek Bağlantı ve Modüler Çevre Birimleri

Tek Kablo (USB-C)

USB Type-C ile güç + görüntü + dokunmayı tek bağlantıda birleştirir; kurulum ve servis kolaylaşır.

Geriye Dönük Uyum

USB-C olmayan PC’ler için HDMI veya VGA üzerinden klasik kurulum senaryolarını destekler.

Elo Edge Connect®

Üst/sol/sağ Micro-USB portları üzerinden çevre birimleri ekleyip çıkararak çözümü ihtiyaca göre genişletin.

POS + Müşteri Ekranı

Aynı cihazı kasa ekranı veya müşteri etkileşim ekranı olarak kullanın; kampanya/loyalty akışlarını güçlendirin.

Ses Desteği

Dahili 2×2W hoparlör ve line-in jack ile etkileşim senaryolarında sesli geri bildirim sağlayın.

Ticari Güvenilirlik

50.000 saat MTBF ve 3 yıl garanti ile uzun ömürlü işletme kullanımı hedefler.

1002L Neden Tercih Ediliyor?

Kompakt, “Temiz” Tasarım

10” sınıfında sade görünüm ve kolay entegrasyon; POS alanında düzeni korur, kurulum süresini kısaltır.

Modüler Ekosistem

EMV cradle, barkod okuyucu, MSR, RFID, kamera ve daha fazlasını Edge Connect ile ekrana entegre edin.

Farklı PC’lerle Uyum

USB-C tek kablo avantajını kullanın; gerekirse HDMI/VGA ile mevcut altyapıyı bozmadan devreye alın.

02 KULLANIM ALANLARI

1002L’nin
Kullanım Senaryoları

1002L; perakende ve restoran kasalarından self-service noktalarına, otel/konuk karşılama ekranlarından kamu/kurumsal bilgilendirme terminallerine kadar geniş bir kullanım bandı sunar.

1002L kullanım alanları

Perakende POS

Kasa ekranı, müşteri ekranı ve kampanya/loyalty etkileşimleri.

Restoran / QSR

Sipariş doğrulama, self-service etkileşimi ve masaüstü uygulamalar.

Self-Service

Fiyat kontrol, bilgi noktası, kupon/üyelik akışları ve kiosk çözümleri.

Otelcilik & Kurumsal

Check-in, ziyaretçi yönetimi, yönlendirme ve bilgilendirme ekranları.

EKRAN & DOKUNMA

Tablet Benzeri
Etkileşim

1280×800 çözünürlük, TouchPro PCAP ile 10 dokunuş ve geniş görüş açısı; POS ve self-service senaryolarında akıcı bir kullanım sunar. Parlaklık, güç senaryosuna göre değişir: DC güç ile PCAP 315 nit; USB-C 5V ile 200 nit.

1280×800
TouchPro PCAP
Anti-glare
29 ms
1002L ekran deneyimi
1002L bağlantı ve Edge Connect
BAĞLANTI & EDGE CONNECT

USB-C / HDMI / VGA + Edge Connect

USB Type-C (DP Alt mode) ile tek kabloda kurulum yapın. Alternatif olarak HDMI veya VGA kullanın. Üst/sol/sağ Edge Connect portları ile EMV, barkod okuyucu, MSR, durum ışığı, kamera, RFID gibi çevre birimlerini ekran üzerinde modüler şekilde konumlandırın.

USB-C (DP Alt)
HDMI
VGA
3× Edge Connect
1
Teknik Özet
10.1" • 1280×800
2
Bağlantı
USB-C • HDMI • VGA
3
Güç & Montaj
VESA 75mm • IK05
1002L ÖNE ÇIKANLAR
Teknik Özet 1002L
Part Number: PCAP E155834 • Non-Touch E324341 • Ekran: 10.1" TFT LCD • Çözünürlük: 1280×800 • Oran: 16:10 • Panel kalınlığı: 28.45 mm • Parlaklık: Panel 350 nit • PCAP + DC: 315 nit • PCAP + USB-C 5V: 200 nit • Kontrast: 800:1 • Tepki: 29 ms • MTBF: 50.000 saat • Garanti: 3 yıl.
Elo 10.1” Touchmonitor – Teknik Özellikler (E155834 / E324341)
06 Teknik Özellikler

Elo 10.1” Dokunmatik Monitör (PCAP / Dokunmasız)

İnce tasarım (yaklaşık 28.45 mm panel derinliği), 10.1” 16:10 ekranı ve Elo Edge Connect™ aksesuar ekosistemiyle; self-servis kiosklar, POS yardımcı ekranlar ve özel OEM entegrasyonları için esnek bağlantı ve kurulum seçenekleri sunar.

PCAP Ürün Kodu: E155834
Dokunmasız Ürün Kodu: E324341
Ekran: 10.1” • 1280×800
Koruma: IPX1 (Ön) • IK05
Ürün Bilgisi
Ürün Kodları ve Kasa Rengi
  • PCAP (Global): E155834
  • Dokunmasız (Global): E324341
  • Kasa Rengi: Siyah
Dokunmatik
PCAP (10 Dokunuş) / Dokunmasız
  • Teknoloji: PCAP (Projected Capacitive) – 10 dokunuş • Dokunmasız seçenek
  • Dokunmatik Arayüzü: USB
  • Yüzey Kaplaması: Anti-glare (yansıma önleyici)
Ekran
10.1” TFT LCD (LED)
  • Ekran Boyutu: 10.1” diyagonal, Active matrix TFT LCD (LED)
  • En/Boy Oranı: 16:10
  • Aktif Görüntü Alanı: 8.54" × 5.34" / 216.96 × 135.6 mm
  • Çözünürlük: 1280 × 800 @ 60Hz
  • Renk Sayısı: 262.000
  • Görüş Açısı: Yatay ±85° (170°) • Dikey ±85° (170°)
Mekanik
Panel Derinliği
  • Monitör Kalınlığı: 1.12" / 28.45 mm (panel derinliği)
Görüntü Performansı
Parlaklık, Kontrast, Tepki Süresi
  • Parlaklık (tipik): LCD panel 350 nit
  • Parlaklık (PCAP + DC güç): 315 nit
  • Parlaklık (PCAP + USB-C 5V güç): 200 nit
  • Kontrast Oranı: 800:1
  • Tepki Süresi (tipik): 29 ms
Uyumlu Çözünürlükler
Desteklenen Diğer Modlar
  • 640 × 480 @ 60Hz
  • 800 × 600 @ 60Hz
  • 1024 × 768 @ 60Hz
  • 1280 × 800 @ 60Hz
  • 1920 × 1080 @ 60Hz
  • 1920 × 1200 @ 60Hz
OSD (Ekran Üstü Menü)
Kontroller, Ayarlar, Diller
  • OSD Erişimi: Alt bölümdeki tuşlar üzerinden
  • Kontroller: Menü, Yukarı, Aşağı, Seç
  • Ayarlar
  • Parlaklık, Kontrast, Saat (Clock), Faz (Phase), Yatay Konum, Dikey Konum, Otomatik Ayar, En/Boy Oranı,
  • Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, Ses, Sessiz, Varsayılanlara Dön,
  • Ses Kaynağı Seçimi, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik, Çevre Birimi Portu
  • Diller
  • İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince
  • Kilitler
  • OSD, Güç
Bağlantılar
Giriş/Çıkış, Ses ve Edge Connect™
  • I/O Portları: 1× USB Type-C • 1× Ses girişi (Line-in) • 1× VGA (Micro-HDMI dişi) • 1× HDMI • 1× 12V DC giriş
  • Elo Edge Connect™: 3× Micro-USB (Üst, Sol, Sağ) – Edge Connect çevre birimleri için
  • Hoparlörler: 2 × 2W dahili

Not: Uyumluluk sorunlarını önlemek için Elo USB-C → USB-C kablo kiti (Elo P/N: E710364) önerilir.

Video
Analog + Dijital Girişler
  • Video Girişleri: Analog VGA • HDMI • USB Type-C (DP Alt Mode)
  • Giriş Frekansı: Yatay 31.5–80 KHz • Dikey 60 Hz
Güç
USB-C veya 12V DC
  • Seçenek 1: USB Type-C
  • 5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A
  • Seçenek 2: Harici DC Adaptör (Kutuda)
  • Adaptör: 12V / 36W
  • Monitör DC Jakı: Koaksiyel (2.0mm pin dış çap, 6.4mm gövde iç çap, 8.8mm derinlik)
  • Monitör Giriş Voltajı: 12VDC ±5%
  • Adaptör Çıkış Ucu: DC barrel (2.1mm pin iç çap, 5.5mm gövde dış çap, 9.5mm uzunluk)
  • Adaptör Giriş Aralığı: 100–240VAC • 50–60Hz
Güç Tüketimi
Tipik Değerler
  • Açık (ON): 7.43 W
  • Uyku (SLEEP): 1.26 W
  • Kapalı (OFF): 0.2 W
Boyutlar
Stand’siz Ölçüler
  • Monitör Boyutları: 10.03" × 6.99" × 1.14" / 254.80 × 177.50 × 29.00 mm
Kutu ve Ağırlık
Nakliye Ölçüleri & Ağırlık
  • Nakliye Kutusu: 12.4" × 9.57" × 5.67" / 315 × 243 × 144 mm
  • Ürün Ağırlığı (Kutusalız): 1.95 lb / 0.8842 kg
  • Paketli Ağırlık: 4.02 lb / 1.8266 kg
Çevresel Koşullar
Sıcaklık ve Nem
  • Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
  • Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
  • Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)
Güvenilirlik
MTBF
  • MTBF: 50.000 saat (kanıtlanmış)
Montaj & Koruma
VESA • IP • IK

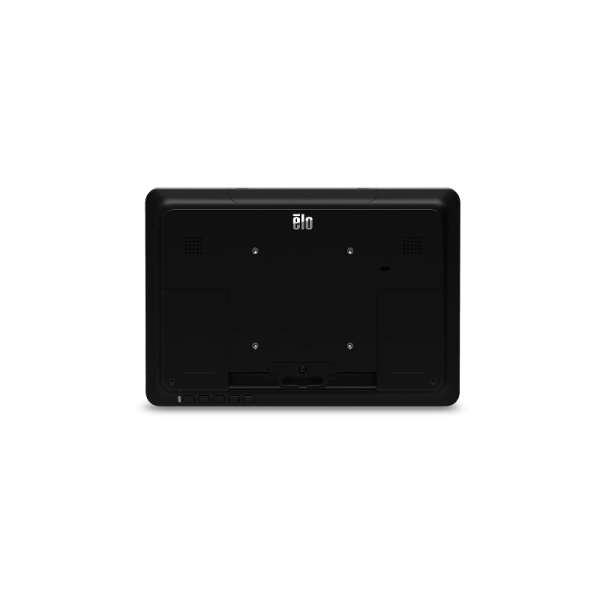

  • Montaj: Arka yüzde VESA 75mm (4 delik)
  • Sızdırmazlık: Ön yüz IPX1
  • Darbe Dayanımı: IK05
Garanti
Standart ve Uzatılmış Seçenekler
  • Standart Garanti: 3 yıl
  • Uzatılmış Servis Seçenekleri
  • 4 yıl garanti – Elo P/N: E898247
  • 5 yıl garanti – Elo P/N: E898449
  • 3 yıl garanti + AUR – Elo P/N: E898648
  • 4 yıl garanti + AUR – Elo P/N: E894921
  • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar ve Uyum
Regulatory approvals and declarations
  • Kanada: cUL, IC
  • Avrupa: CE
  • Birleşik Krallık: UKCA
  • Japonya: VCCI
  • ABD: UL, FCC
  • Çin: CCC
  • Kore: KCC, e-standby
  • Avustralya: RCM
  • Meksika: NOM
  • Tayvan: BSMI
  • Uluslararası: CB
  • RoHS, China RoHS, WEEE, REACH
  • Hindistan: BIS
  • Rusya: EAC
Kutu İçeriği
Kutudan Çıkanlar
  • Touchmonitor (dokunmatik monitör)
  • HDMI kablo
  • USB kablo (USB Type-A → Type-C)
  • Hızlı Kurulum Kılavuzu
  • EEI etiketi
  • Güç adaptörü
  • Kuzey Amerika güç kablosu
  • Avrupa güç kablosu
  • 2 × kablo kelepçesi • 2 × kablo bağı
  • Kablo kelepçeleri için 3 × vida (M3×8mm)
  • Kablo kapakları için 2 × vida (M3×10mm)
Opsiyonel Çevre Birimleri
Tak-Çalıştır Aksesuarlar
  • MSR: E001002 • Parmak İzi Okuyucu: E134286
  • 2D Barkod Okuyucu: SE2707 E393160 • SE4720 E384627 • SE4107 E245047
  • PCAP Kalem: E066148
  • EMV Kızak: MagTek eDynamo E375343 • Ingenico RP457c (Audio Jack, BT, USB) E586981 • (BT, USB) E710930
  • Durum Işığı: E644767 • Webcam: E201494 • RFID: E673037
  • Elo Edge Connect™ Hoparlör Bar: Siyah E894719 • Beyaz E133780
Stand, Montaj ve Kitler
Montaj Seçenekleri
  • Duvar Montaj Kiti (75/100mm VESA) – E143088
  • Kısa Masaüstü Standı (10” I-Series) – E160104
  • Raf Montaj Braketi (75/100mm VESA) – E043382
  • Zemin Standı (75/100mm VESA) – E048069
  • 0700L için Arka Yön Ekran Montaj Braketi – E332358
  • Direk Montaj: 6" E047458 • 12" E047663 • 18" E047864 • Braket E045151
  • Güç USB→USB-C/DC-IN (2.1mm): 1.8m E214097 • 3m E214282
  • Elo Stand 1302L (Siyah) – E307788 • Wallaby™ POS Stand – E949536
  • USB-C → USB-C Kablo Kiti – E710364
  • VGA-DB15 → Micro Kablo Kiti – E710549
  • DVI-D → HDMI Kablo Kiti – E538507
  • 1.8m USB-C Kablo Kiti (VGA, USB, HDMI, audio) – E408388
  • 36W Güç Adaptörü – E593458
  • Elo Backpack® 4: Value E393754 • Standard E393359
  • C5 Güç Kabloları: NA E793990 • AU E794186 • EU E794376 • KR E794574 • CN E794756 • TW E794957 • JP E795147
  • Güç USB→USB-B/DC-IN (2.5mm): 1.8m E752302 • 3m E763022
