Dokunmatik Monitör
Ürün Bilgisi
Parça Numaraları & Kasa Rengi
- Standlı: E969110
- Standsız: E968908
- Kasa Rengi: Siyah
- Dokunmatik Teknoloji: PCAP (Projected Capacitive) – 10 dokunuş

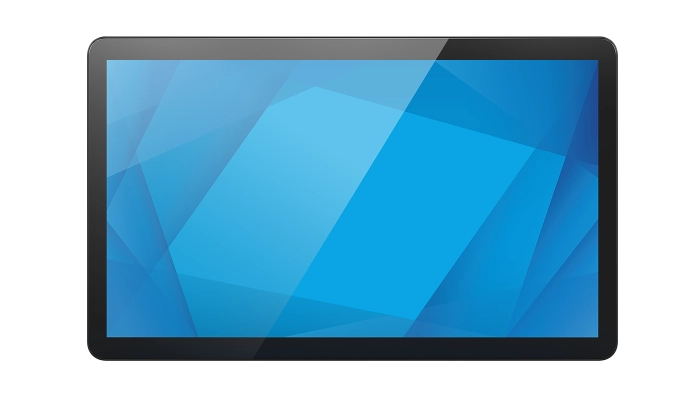

Elo 1304L 13″ Dokunmatik Monitör
- Net Görüntü: 13.3 inç Full HD (1920×1080) çözünürlük ve 10 nokta hassas dokunmatik ekran.
- Tek Kablo Bağlantısı: USB-C üzerinden güç, görüntü ve veri aktarımı (ayrıca HDMI ve DisplayPort desteği).
- Yüksek Dayanıklılık: IP54 sıvı/toz koruması ve IK08 darbe direncine sahip sağlam tasarım.
- Modüler Aksesuar Desteği: Kenarlara barkod okuyucu, kart okuyucu (MSR) ve kamera takılabilen Edge Connect yapısı.
- Endüstriyel Uyumluluk: Kiosk, POS ve depo otomasyonu için VESA uyumlu, düşük güç tüketimli tasarım.
- Göz Konforu: Parlama önleyici yüzey ve düşük mavi ışık modu.
Elo 1304L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
TOUCH
1304L • 13.3”
Elo 1304L
13.3” Dokunmatik Monitör
1304L; şık tasarımı, artırılmış dayanıklılığı, daha hassas dokunma tepkisi ve net görüntü kalitesiyle öne çıkan bir touch monitördür. Optik bonding (optik yapıştırma) teknolojisi ve IP54 sızdırmaz tasarımı sayesinde; POS, self-service ve mutfak ekran sistemlerinden (KDS) depo otomasyonuna, erişim kontrolüne ve HMI uygulamalarına kadar geniş bir kullanım alanı sunar.
DatasheetEKRAN
13.3” • Full HD 1920×1080
Anti-glare + Low Blue Light
DOKUNMATİK
TouchPro PCAP • 10 Nokta
Eldiven + film üzerinden dokunma
KORUMA
IP54 sızdırmaz tasarım
IK08 darbe dayanımı
GÜÇ & VERİ
USB-C (PD) + HDMI + DP
USB-C ile 18W PD çıkış
01 ÖZELLİKLER
Kompakt, Dayanıklı ve Net Görüş İçin Tasarlandı
Optik Bonding ile Üst Seviye Görüntü
Optik bonding, anti-glare koruyucu cam ve düşük mavi ışık ayarları ile; uzun süreli kullanımda daha konforlu görüş ve daha net görüntü sağlar.
Dayanıklı ve Enerji Verimli
Çizilmeye dayanıklı cam yüzey, IP54 sızdırmaz yapı, IK08 darbe dayanımı ve Energy Star 8.0 sertifikasıyla yoğun operasyonlarda güvenle çalışır.
Kablo Güvenliği: Kilitlenen Port Kapağı
Captive (kayıp önleyen) port kapağı tasarımı; kabloların yerinde sabit kalmasına yardımcı olur. Bağlantı kopmaları azalır, operasyon kesintileri minimuma iner.
Elo Edge Connect® ile Geniş Aksesuar Ekosistemi
EMV, barkod okuyucu, durum ışığı, kamera, RFID, MSR, parmak izi okuyucu ve daha fazlası ekrana kenardan kolayca takılıp çıkarılabilir.
OSD Kontrolleri Artık Dokunmatik Üzerinde
Ekran menüsünü (OSD) doğrudan dokunmatik üzerinden yönetebilirsiniz. Ayrıca OSD kilidi ile güvenlik kontrolü devam eder.
Touch-Through (Üzerinden Dokunma) Desteği
TouchPro PCAP teknolojisi; eldivenle kullanım ve film/filtre gibi ekstra katmanlar üzerinden dokunmayı destekler. Sektörel ihtiyaçlara uyum için esneklik sağlar.
Elo 1304L Neden Tercih Ediliyor?
POS için “Mükemmel” Kompakt Boyut
13.3” ekran; kasada alan kazandırırken, ödeme ve müşteri etkileşimi için ideal bir görüntüleme alanı sunar. Elo’nun entegre ödeme çözümleriyle kolayca eşleşir.
Yoğun Kullanıma Uygun Dayanıklılık
IP54 sızdırmazlık, IK08 darbe dayanımı ve çizilmeye dirençli cam; perakende, restoran ve self-service gibi zorlu sahalarda uzun ömür hedefler.
Kolay Entegrasyon + Aksesuar Ekosistemi
USB-C/HDMI/DP bağlantıları ve Elo Edge Connect® aksesuarlarıyla; farklı kurulum senaryolarında hızlı kurulum ve esnek genişleme sağlar.

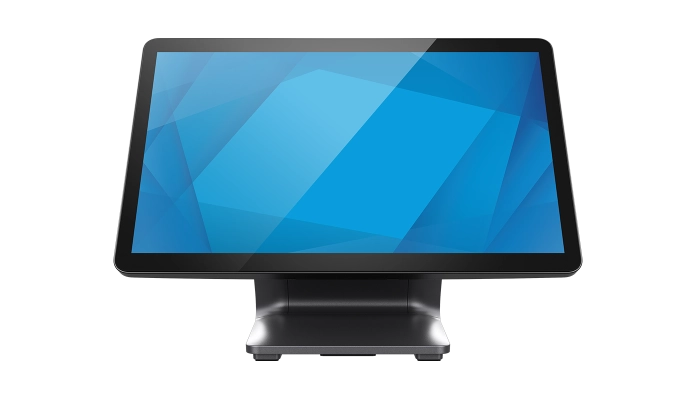

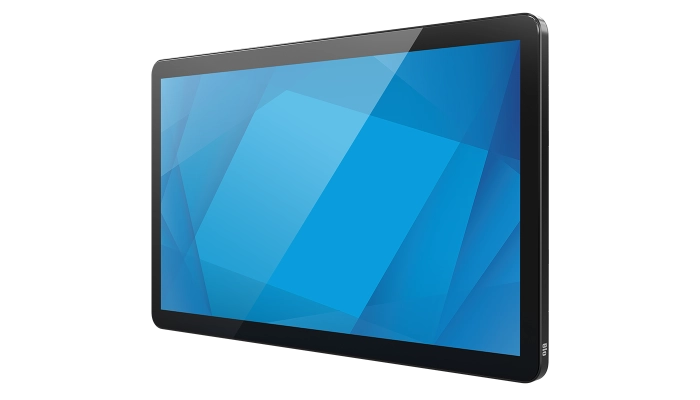

02 KULLANIM ALANLARI
1304L’nin
Kullanım Alanları
1304L; perakende ve hizmet noktalarında müşteri etkileşimi, self-service senaryoları ve endüstriyel arayüz ihtiyaçları için tasarlanmış “zengin özellikli” bir dokunmatik monitör platformudur.
Point-of-Sale (POS)
Kompakt ekran alanı, çoklu bağlantı seçenekleri ve ödeme çözümleriyle eşleşme kolaylığı sayesinde kasa operasyonlarına uyum sağlar.
Self-Service
Kiosk ve self-service uygulamalarında dayanıklılık + aksesuar genişleme (barkod/RFID/EMV) ile esnek yapı sunar.
Mutfak Ekran Sistemleri (KDS)
IP54 korumalı yapı; mutfak gibi zorlu ortamlarda ekranın daha güvenli çalışmasına katkı sağlar.
Depo Otomasyonu, Erişim Kontrolü, HMI
Eldiven/film üzerinden dokunma ve güçlü montaj seçenekleriyle; operasyonel arayüz ihtiyaçlarında pratik çözüm sağlar.

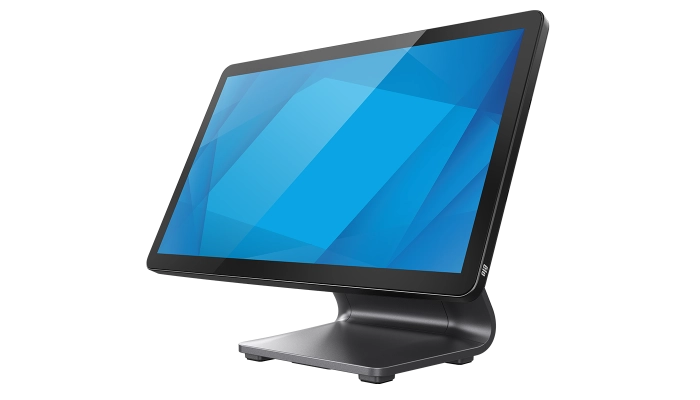

GÖRÜNTÜ KONFORU
Optik Bonding + Anti-glare
ile Netlik ve Konfor
1304L; optik bonding, anti-glare cam ve low-blue-light ayarlarıyla ekranı uzun süre kullanan operatörler için daha konforlu görüntü deneyimi hedefler. Flicker-free arka aydınlatma yaklaşımıyla daha stabil bir görüntüleme sağlar.

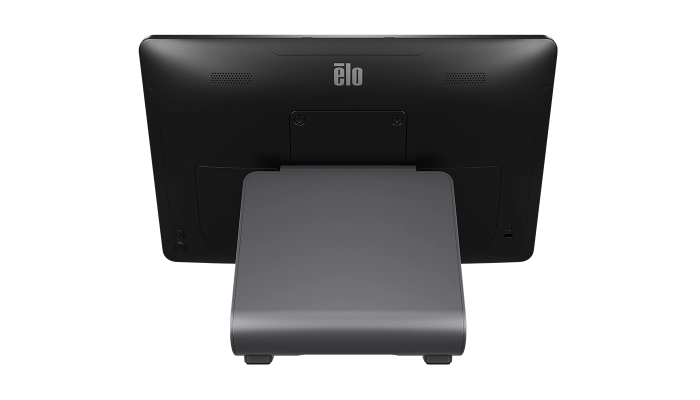

BAĞLANTI & AKSESUAR
Kablo Güvenliği, Portlar
ve Edge Connect Ekosistemi
Captive port kapağı tasarımı, bağlantıların yerinde kalmasına yardımcı olur. Ayrıca Elo Edge Connect® ile EMV, barkod okuyucu, kamera, RFID, MSR ve daha fazlasını ekrana entegre edebilirsiniz.
Bağlantılar: 1× USB-C, 1× USB-A, 1× DisplayPort, 1× HDMI, 1× DC-in ve 4× Micro-USB Edge Connect portu. USB-C üzerinden Power Delivery uyumluluğu ve Elo Pay 7” için 18W’a kadar PD çıkış desteği bulunur.
1
Görüntü & Konfor
Optik bonding + LBL
2
Dayanıklılık
IP54 + IK08 + Energy Star
3
Entegrasyon
Aksesuar ekosistemi
ELO 1304L ÖNE ÇIKANLAR
Görüntü Konforu:
Optik Bonding Farkı
Optik Bonding Farkı
Optik bonding + anti-glare cam + low blue light ayarları; daha net görüntü ve daha konforlu izleme deneyimi hedefler. Full HD çözünürlük ve geniş görüş açısıyla farklı kurulum açılarında okunabilirliği destekler.
06 Teknik Özellikler
Elo 13.3” PCAP Dokunmatik Monitör
13.3” Full HD ekran, 10 dokunuş destekli PCAP teknolojisi, çoklu video girişleri ve Elo Edge Connect™ desteğiyle POS, self-servis ve OEM uygulamalarında esnek kullanım sunar.
Standlı Parça No: E969110
Standsız Parça No: E968908
Ekran: 13.3” • 1920×1080
Koruma: IP54 • IK08
Ekran
13.3” TFT LCD
- En/Boy Oranı: 16:9
- Aktif Alan: 11.57" × 6.51" / 293.76 × 165.24 mm
- Çözünürlük: 1920 × 1080
- Renk Sayısı: 16.2 milyon
- Görüş Açısı: Yatay ±85° (170°) • Dikey ±85° (170°)
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD panel 300 nit • PCAP 270 nit
- Kontrast: 600:1
- Tepki Süresi (tipik): 27 ms
- Yüzey: Anti-glare (yansıma önleyici)
Çözünürlük Desteği
Desteklenen Diğer Çözünürlükler
- 640×480 @ 60Hz
- 800×600 @ 60Hz
- 1024×768 @ 60Hz
- 1280×800 @ 60Hz
- 1280×720 @ 60Hz
- 1280×1024 @ 60Hz
- 1366×768 @ 60Hz, 60Hz RB
- 1440×900 @ 60Hz, 60Hz RB
- 1680×1050 @ 60Hz, 60Hz RB
- 1920×1080 @ 60Hz
Dokunmatik
PCAP – 10 Dokunuş
- Dokunmatik Arayüzü: USB
- Dokunmatik Teknoloji: Projeksiyon Kapasitif (PCAP)
OSD (Ekran Üstü Menü)
Kontroller & Diller
- Erişim: Dokunmatik OSD; Menü tuşuna basınca OSD diyagramı açılır.
- Kontroller: Menü, Güç
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince
- Kilitler: OSD, Güç
OSD Ayarları
Menüde Bulunan Ayarlar
- Parlaklık, Kontrast, En/Boy Oranı, Otomatik Tarama, Keskinlik, Renk Sıcaklığı, Düşük Mavi Işık,
- Ses, Sessiz, OSD Zaman Aşımı, OSD Dili, Uyku Modunda Dokunmatik Aç/Kapat, Güç LED’i Aç/Kapat,
- Varsayılanlara Dön, Çevre Birimi Portu
Bağlantılar
I/O Portları & Hoparlörler
- I/O Portları: 1× USB Type-C • 1× USB Type-A • 1× DisplayPort • 1× HDMI • 1× DC jak • 4× Micro-USB (Elo Edge Connect™)
- Hoparlörler: 2 × 2W (+/-%10) dahili
Öneri: Uyumluluk sorunlarını önlemek için Elo USB Type-C kablo kiti (Elo P/N: E129019) kullanılması önerilir.
Video
Girişler & Frekans
- Video Girişleri: USB Type-C • DisplayPort • HDMI
- Yatay Senkron: 30 – 80KHz
- Dikey Senkron: 60Hz
Güç
USB-C PD / DC Jak
- Güç: USB Type-C üzerinden Power Delivery uyumlu veya DC jak
- DC Jak Ölçüsü: 2.0mm pin dış çap • 6.4mm gövde iç çap
Güç Tüketimi
Tipik Değerler
- Açık (Varsayılan Parlaklık): 6.5W
- Uyku: 1.0 W
- Kapalı: 0.25 W
Boyutlar
Stand Hariç
- Monitör Boyutları: 12.56" × 7.67" × 1.02" / 318.9 × 194.9 × 25.8 mm
Kutu ve Ağırlık
Nakliye Boyutları ve Ağırlıklar
- Nakliye Kutusu Boyutları
- Standsız: 15.67" × 6.34" × 10.94" / 398 × 161 × 278 mm
- Standlı: 16.06" × 12.72" × 8.39" / 408 × 323 × 213 mm
- Ağırlık (Ürün)
- Standsız: 2.64 lb / 1.2 kg
- Standlı: 5.28 lb / 2.4 kg
- Ağırlık (Paketli)
- Standsız: 6.82 lb / 3.1 kg
- Standlı: 10.78 lb / 4.9 kg
Çevresel Koşullar
Sıcaklık & Nem
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Montaj & Koruma
VESA • IP • IK
- Montaj: 75mm × 75mm arka VESA montaj arayüzü
- Ingress Protection: IP54
- Impact Protection: IK08
Diğer Özellikler
Enerji ve Görsel Konfor
- Energy Star: 8.0
- TÜV Rheinland: Düşük Mavi Işık
- DDCCI: Güç toplama (power collection) fonksiyonu
- USB-C Üzerinden PD Çıkışı: Elo Pay 7” için 18W Maks.
Garanti
Standart ve Uzatılmış Seçenekler
- Standart Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri
- 4 yıl garanti – Elo P/N: E898247
- 5 yıl garanti – Elo P/N: E898449
- 3 yıl garanti + AUR – Elo P/N: E898648
- 4 yıl garanti + AUR – Elo P/N: E894921
- 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Arjantin: AR sertifikası
- Kanada: cUL, IC
- Çin: CCC
- Avrupa: CE
- Kore: KCC
- Tayvan: BSMI
- Birleşik Krallık: UKCA
- ABD: UL, FCC
- Japonya: VCCI, PSE
- Uluslararası: CB
- Avustralya: RCM
- Meksika: NOM
- RoHS, China RoHS, WEEE, REACH
- Hindistan: BIS
Kutu İçeriği
Kutudan Çıkanlar
- Dokunmatik monitör
- Hızlı kurulum kılavuzu
- EU EEI etiketi
- 2 × UK EEI etiketi
- 1.8m HDMI kablo
- 1.8m USB kablo (USB Type-A → Type-C)
- Güç adaptörü
- 1.8m Kuzey Amerika güç kablosu
- 1.8m Avrupa güç kablosu
- Yalnızca E968908 (Standsız): 1 × VESA dolgu parçası • 4 × Pan Head Screw M4×15
- 2 × kablo bağı
Opsiyonel Çevre Birimleri
Aksesuarlar
- MSR: E001002
- Parmak İzi Okuyucu: E134286
- Müşteri Ekranı (2×20 VFD): E001003
- 2D Barkod Okuyucu: SE2707 E393160 • SE4720 E384627 • SE4107 E245047
- PCAP Kalem: E066148
- EMV Kızak: MagTek eDynamo E375343 • Ingenico RP457c (Audio Jack/BT/USB) E586981 • (BT/USB) E710930
- Durum Işığı: E644767
- 3D Kamera: E134699
- Webcam: E201494
- RFID: E673037
- Elo Edge Connect™ Hoparlör Bar (Siyah): E894719
Stand, Montaj ve Kitler
Kurulum Seçenekleri
- Arka Yön Ekran Direk Montaj Kiti – E038989
- Masaüstü Flip Stand (10” & 15” I-Series) – E924077
- Z20 Stand (10” & 15” I-Series) – E809321
- Raf Montaj Braketi (75/100mm VESA) – E043382
- Zemin Standı (75/100mm VESA) – E048069
- Direk Montaj: 6" E047458 • 12" E047663 • 18" E047864 • Braket E045151
- Güç USB→USB-C/DC-IN (2.1mm): 1.8m E214097 • 3m E214282
- mPOS Yazıcı Standı (Beyaz) – E353758
- Elo Stand 1302L (Siyah, 75mm VESA) – E307788
- Wallaby™ POS Stand (Siyah) – E949536
- USB-C → USB-C Kablo Kiti – E129019
- DVI-D → HDMI Kablo Kiti – E538507
- C13 Güç Kabloları: NA E593865 • AU E594067 • EU E594264 • KR E594466 • CN E594670 • TW E594869 • JP E793799
- Elo Backpack® 4: Value E393754 • Standard E393359
- Z10 POS Stand (75mm VESA) – E767159
- Wallaby Pro Merchant-facing Display Kit – E801367
- Small I/O Hub (DC-in, RJ45 LAN, 4×USB-A, 2×USB-C) – E815044
- 60W Power Brick Kit – E435091
