Açıklama

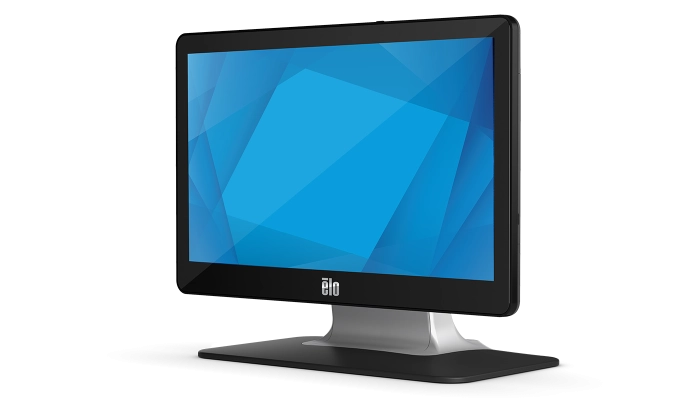

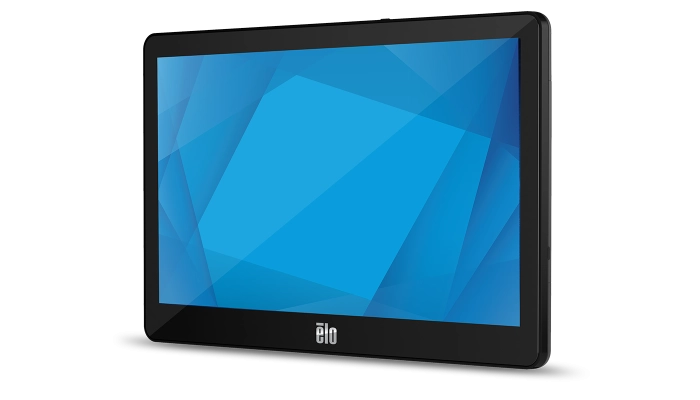

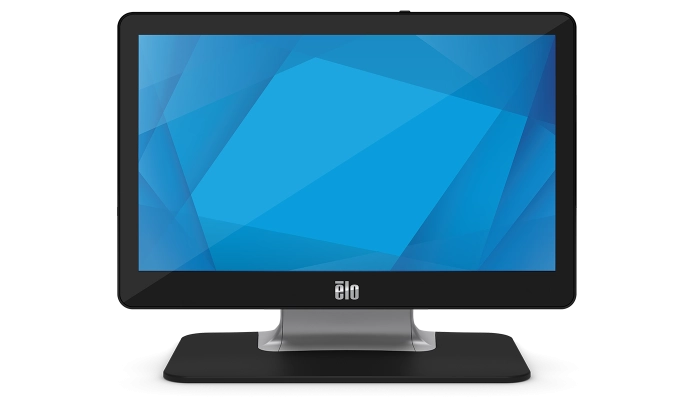

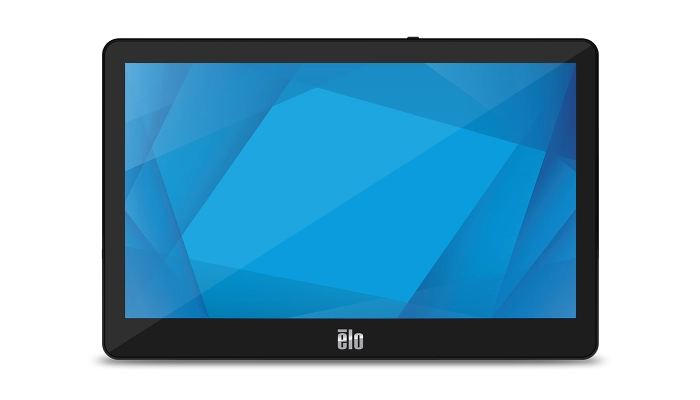

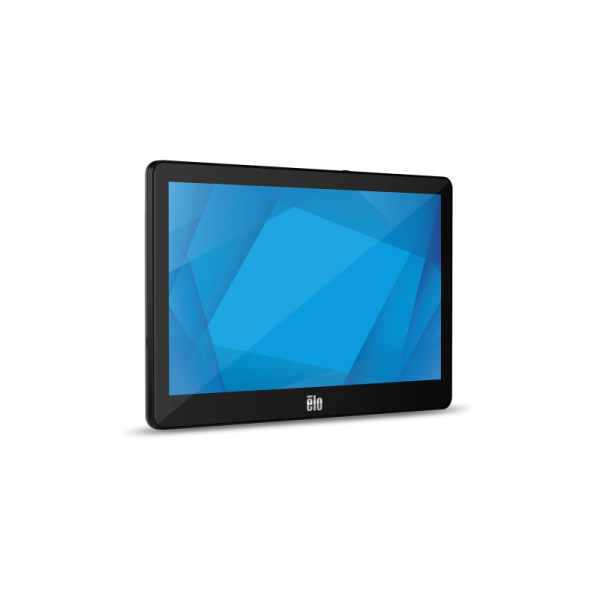

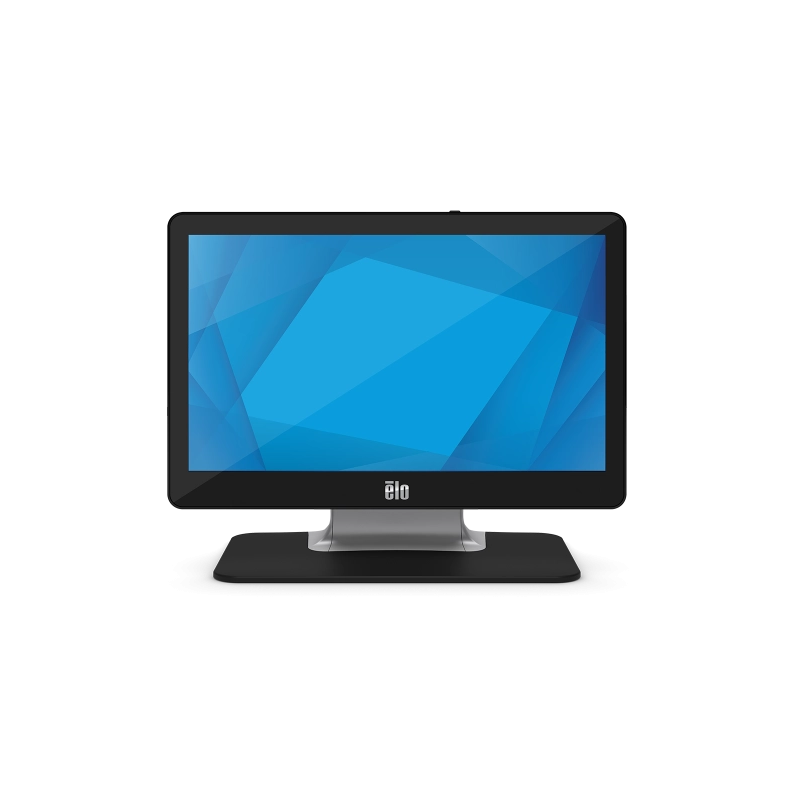

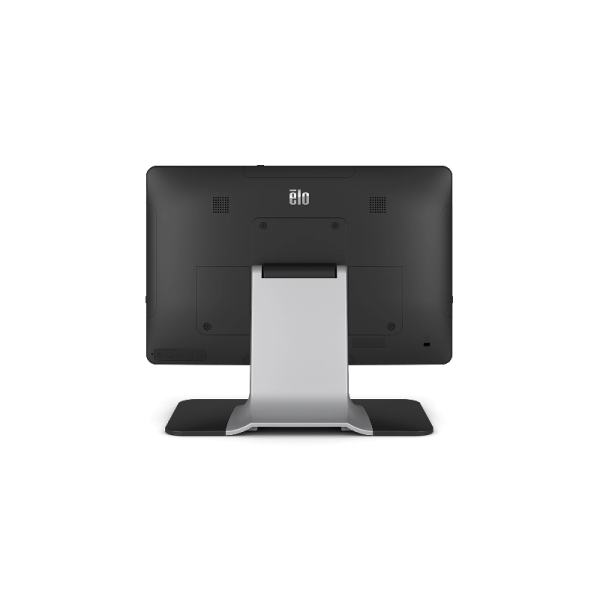

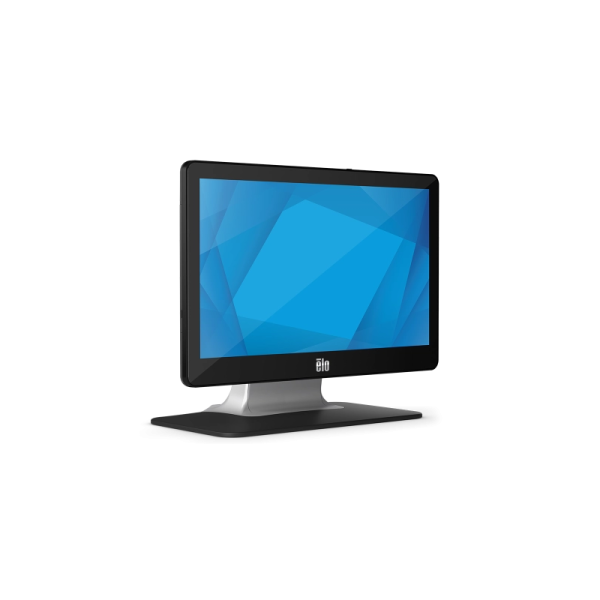

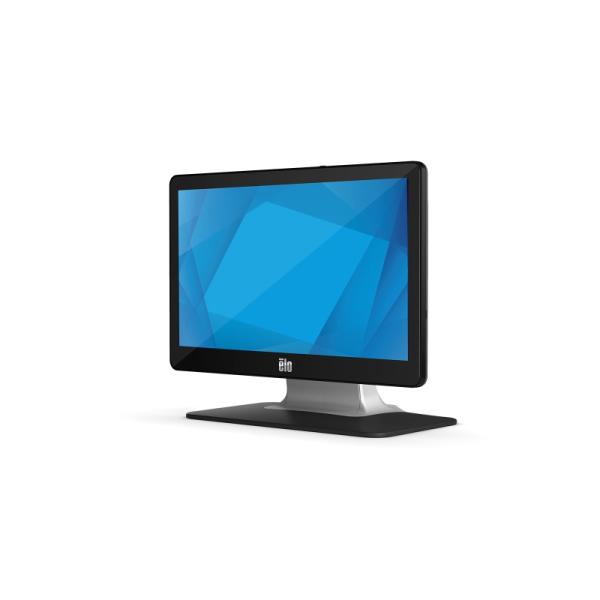

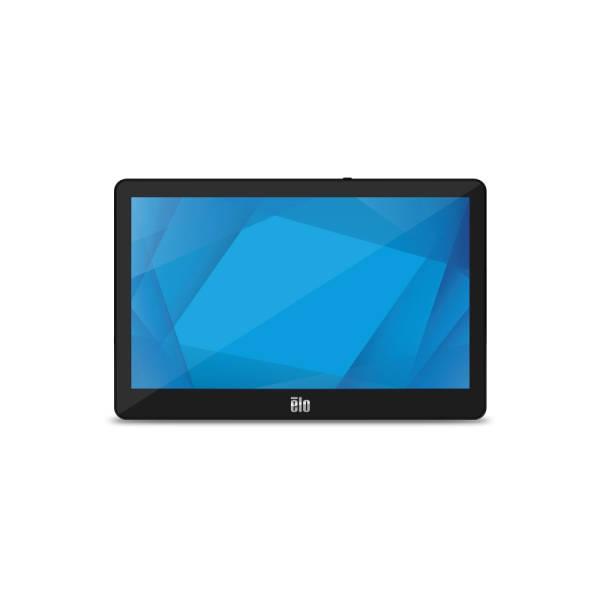

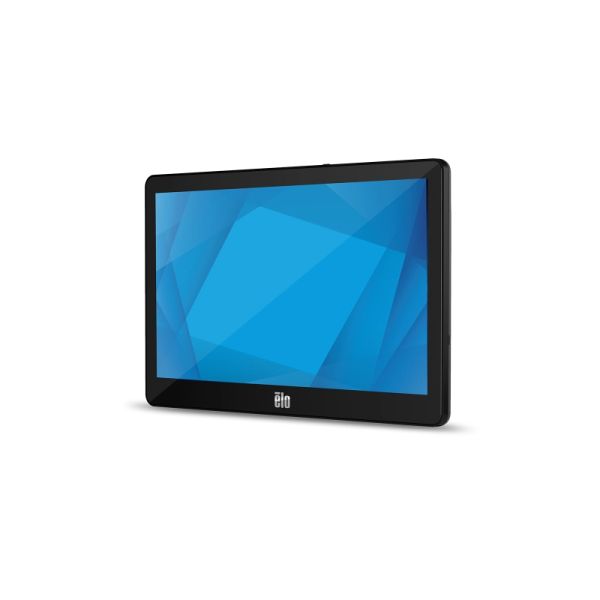

Elo 1302L – 13.3” Dokunmatik Monitör

02-SERIES 1302L • 13.3”

Elo 1302L
Şık Tasarım, Kompakt Form, Tek Kablo Kurulum

Elo 1302L; 02-Serisi Monitörler ile aynı “seamless” tasarım çizgisini taşıyan, kompakt form faktörlü ve entegrasyonu kolay bir dokunmatik monitördür. Geleneksel POS terminali olarak da, müşteri tarafı etkileşim noktası olarak da konumlandırılabilir — hatta aynı anda her ikisi için birlikte kullanılabilir. Periferik seçenekleri sayesinde, neredeyse her kurulum senaryosuna uyarlanabilen esnek bir platform sunar.

Datasheet

TEK KABLO

USB Type-C ile touch + video + güç

3 kablo yerine 1 kablo

ÇİFT AMAÇ

POS veya müşteri ekranı

— ya da ikisi birden

MODÜLER

Elo Edge Connect® periferikleri

İhtiyaca göre dönüşür

ENTEGRASYON

Stand, pole, shelf, wall, VESA

Esnek montaj seçenekleri

01 ÖZELLİKLER

Kurulumu Sadeleştir. Deneyimi Zenginleştir. İhtiyaca Göre Dönüştür.

Tek Kablo Bağlantı (USB-C)

Ticari pazarda “ilklerden” biri olacak şekilde; USB Type-C üzerinden dokunma, görüntü ve gücü tek hat üzerinde toplar. Kurulum ve servis süreçleri kolaylaşır.

USB-C Olmasa da Sorun Değil

PC’nizde USB Type-C yoksa, geleneksel bağlantı seçenekleriyle (HDMI veya VGA) kullanım esnekliği sunar.

POS + Müşteri Ekranı (Çift Fonksiyon)

POS terminali olarak kullanın veya müşteri tarafına çevirin — hatta her iki senaryoyu aynı anda kurgulayın. İşlem görüntüleme, sadakat programı ve kampanyalar için etkileşim noktası oluşturur.

Modern ve Temiz Tasarım

Kompakt form faktörü ve “clean design” yaklaşımıyla, farklı kurulum planlarına kolay entegrasyon hedefler.

Edge Connect® ile Modüler Periferikler

Ekranın kenarına 4 adede kadar periferik (ör. EMV, barkod okuyucu, durum ışığı, kamera, RFID, MSR, parmak izi vb.) ekleyerek özelleştirilmiş bir çözüm oluşturabilirsiniz.

Geniş Montaj Seçenekleri

Stand, pole mount, shelf mount, wall mount ve 3. parti VESA çözümleri ile mağaza içi deneyimi uçtan uca kurgulamayı destekler.

Elo 1302L Neden Tercih Ediliyor?

Kurulum Süresini Kısaltır

Touch + video + güç tek USB-C kabloda. Daha az kablo, daha hızlı devreye alma, daha kolay servis.

Tek Ekran, İki Rol

POS operatörü için işlem ekranı veya müşteri tarafında etkileşim ekranı — kampanya, sadakat ve işlem onayı gibi senaryolara uygundur.

Modüler Yapı ile Büyür

Edge Connect® periferik ekosistemi sayesinde bugün ihtiyaç duyduğunuz gibi kurun; yarın ihtiyaç değişince genişletin.

02 KULLANIM ALANLARI

1302L’nin
Öne Çıktığı Senaryolar

Her işletmenin ihtiyacı farklıdır. Kasa noktasında işlem almak için POS ekranı, restoranda self-service sipariş ekranı, otelde karşılama/etkileşim ekranı veya endüstride HMI arayüzü… 02-Serisi yaklaşımıyla 1302L, modern görünümü korurken kurulum gereksinimlerini kolayca karşılamayı hedefler.

Perakende

POS, fiyat kontrol, kampanya ve sadakat etkileşimi gibi senaryolar.

Restoran / QSR

Self-service menü görüntüleme ve sipariş iletimi gibi hızlı operasyon akışları.

Otelcilik

Karşılama, check-in yönlendirme, bilgi ekranı ve hizmet etkileşimi.

Endüstri

Operasyon panelleri, basit HMI arayüzleri ve saha etkileşim noktaları.

ELO EDGE CONNECT®

“Tak-Çalıştır” Periferikler ile
Daha Fazlasını Yapın

Elo Edge Connect® sistemi, perakende ve self-service kurgularında ihtiyaç duyulan geniş periferik ekosistemiyle dokunmatik ekranı uçtan uca bir çözüme dönüştürmenize yardımcı olur. Aynı anda 4 adede kadar periferik ekleyebilir, ihtiyaçlarınız değiştikçe sonradan ekleme/taşıma yapabilirsiniz.

EMV Cradle

Barkod Okuyucu

MSR

RFID

Kamera

Durum Işığı

Parmak İzi

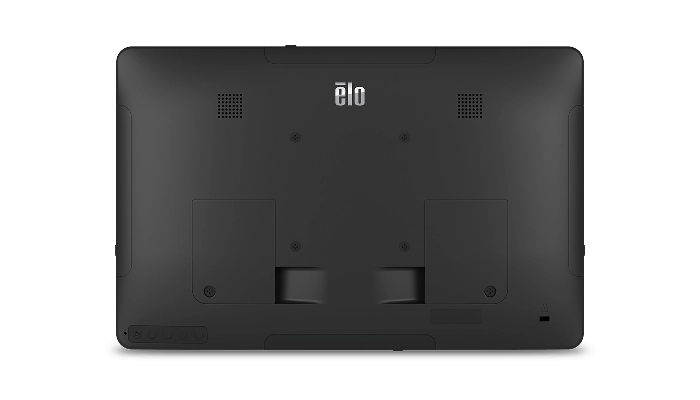

Elo 1302L montaj esnekliği ve kablo yönetimi

KURULUM & MONTAJ

Tek Kablo Bağlantı ve
Esnek Montaj Seçenekleri

USB-C ile tek kablo kurulumu; sahada servis ve bakım süreçlerini sadeleştirir. Daha az kablo, daha düzenli kurulum.

Standlardan pole mount’lara, shelf/wall mount seçeneklerinden VESA montaja kadar farklı senaryolara kolayca uyarlanabilir.

USB-C ile 1 kablo

Stand / Pole / Shelf / Wall

VESA uyumlu kurulum

İhtiyaca göre ölçeklenir

Tek Kablo (USB-C)

Touch + Video + Güç

Müşteri Etkileşimi

Loyalty • Promosyon

Periferikler

EMV • BCR • MSR • RFID

ELO 1302L ÖNE ÇIKANLAR

Tek Kablo Devrimi:
USB-C ile Kolaylık

1302L; USB Type-C üzerinden touch, video ve güç aktarımını tek kabloya indirerek kurulum ve servis süreçlerini kolaylaştırır. 3 kablo yerine 1 kablo kullanarak kablo karmaşasını azaltır.

Elo 13.3” USB-C PCAP Dokunmatik Monitör (E683204 / E683595 / E683396 / E683787) – Teknik Özellikler

06 Teknik Özellikler

Elo 13.3” USB-C PCAP Dokunmatik Monitör

Full-function USB Type-C (PD + USB 3.0 + DisplayPort) desteğiyle tek kabloda görüntü + dokunmatik + güç sağlayan, 13.3” Full HD PCAP monitör. POS, self-servis, kiosk ve OEM entegrasyonları için kompakt bir çözümdür.

Renk: Siyah veya Beyaz

Ekran: 13.3” • 1920×1080

Dokunmatik: PCAP • 10 Touch

Koruma: IK07 • IPX1 (ön yüz)

Ürün Bilgisi

Parça Numaraları & Varyantlar

Siyah Standlı (Worldwide): E683204
Siyah Standsız (Worldwide): E683595
Beyaz Standlı (Worldwide): E683396
Beyaz Standsız (Worldwide): E683787
Kasa Rengi: Beyaz veya Siyah
Dokunmatik: PCAP (Projected Capacitive) – 10 dokunuş
Dokunmatik Arayüz: USB

Ekran

13.3” TFT LCD

En/Boy Oranı: 16:9
Aktif Alan: 11.57" × 6.51" / 293.76 × 165.24 mm
Çözünürlük: 1920 × 1080
Renk Sayısı: 16.7 milyon
Görüş Açısı: Yatay ±85° (170°) • Dikey ±85° (170°)

Görüntü Performansı

Parlaklık, Kontrast, Tepki

Parlaklık (tipik): Panel 300 nit • TouchPro PCAP 270 nit
Kontrast: 800:1
Tepki Süresi (tipik): 25 ms
Yüzey: Anti-glare (yansıma önleyici)

Çözünürlük Desteği

Desteklenen Diğer Çözünürlükler

640×480 @ 60Hz
640×400 @ 70Hz
720×400 @ 70Hz
720×576 @ 50Hz
800×600 @ 60Hz
1024×768 @ 60Hz
1280×720 @ 50/60Hz
1280×800 @ 60Hz, 60Hz RB
1280×960 @ 60Hz
1280×1024 @ 60Hz
1360×768 @ 60Hz
1366×768 @ 60Hz, 60Hz RB
1440×900 @ 60Hz, 60Hz RB
1680×1050 @ 60Hz, 60Hz RB
1920×1080 @ 50/60Hz

OSD (Ekran Üstü Menü)

Kontroller, Ayarlar & Diller

Erişim: Alt kısımdaki tuşlar üzerinden
Kontroller: Menü, Yukarı, Aşağı, Seç, Güç
Ayarlar
Parlaklık, Kontrast, Clock, Phase, H-Position, V-Position, Auto-Adjust, En/Boy Oranı, Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, Varsayılanlara Dön, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik, Enerji Tasarrufu, Panel Koruma, Sessiz, Ses Seviyesi, Ses Kaynağı
Diller
İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
Kilitler: OSD, Güç

Bağlantılar

I/O Portları, Video ve Hoparlör

Full-function USB-C: 1 adet (PD [Power Delivery], USB 3.0 ve DisplayPort gerektirir)
Audio jack (Line-in): 1 adet
VGA: 1 adet
HDMI: 1 adet
12V DC-in: 1 adet
Elo Edge Connect™: 4× Micro-USB (Üst, Alt, Sol, Sağ) – çevre birimleri için
Hoparlör: 2 × 1W
Video: HDMI 1.3 Type-A, Analog VGA, USB Type-C
Giriş Video Frekansı: Yatay 30 – 75KHz • Dikey 60Hz

Güç

USB-C veya Harici Adaptör

Seçenek 1 – USB Type-C
Giriş voltaj aralığı: 5V±%5 3A / 9V±%5 3A / 15V±%5 1.8A / 20V±%5 1.35A
Seçenek 2 – Harici DC Adaptör (12V/36W kutu içinde)
Monitör güç girişi: Koaksiyel güç jakı (2.0mm pin dış çapı, 6.4mm barrel iç çapı, 8.8mm barrel derinliği)
Monitör giriş voltajı: 12VDC ± %5
Adaptör çıkış ucu: DC barrel plug (2.1mm pin iç çapı, 5.5mm barrel dış çapı, 9.5mm barrel uzunluğu)
Adaptör giriş voltajı: 100–240 VAC • Frekans: 50–60 Hz

Güç Tüketimi

Tipik Değerler

Açık: 8.2W
Uyku: 1.2W
Kapalı: 0.18W

Değerler “monitör + adaptör” kombinasyonu için verilmiştir.

Boyutlar

Standsız / Standlı

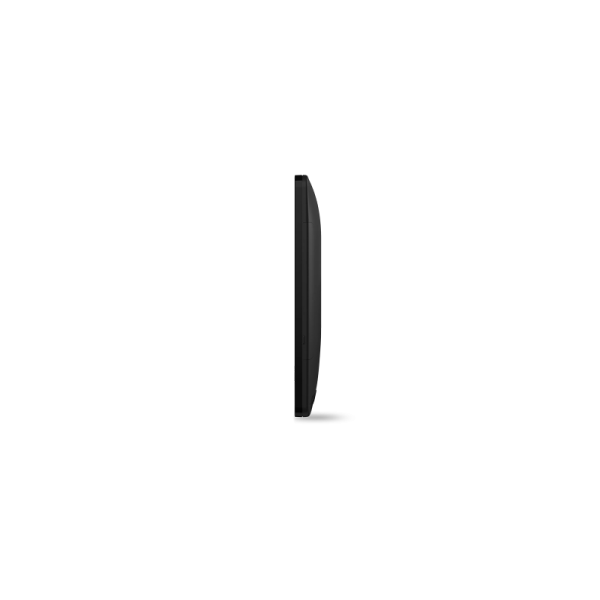

Standsız: 8.32" × 12.84" × 0.99" / 211.30 × 326.06 × 25.05 mm
Standlı: 10.22" × 12.84" × 5.91" / 259.57 × 326.06 × 150 mm

Ağırlık

Ürün & Paket

Standsız (paketsiz): 2.69 lb / 1.22 kg
Standlı (paketsiz): 5.11 lb / 2.32 kg
Standsız (paketli): 6.37 lb / 2.89 kg
Standlı (paketli): 10.19 lb / 4.62 kg

Nakliye

Kutu Boyutları

Standsız: 11.02" × 15.95" × 6.30" / 280 × 405 × 160 mm
Standlı: 13.11" × 16.34" × 8.66" / 333 × 415 × 220 mm

Çevresel Koşullar

Sıcaklık & Nem

Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)

Dayanım

Koruma Sınıfları

Ingress Protection: Ön yüz için IPX1
Impact Protection: IK07
MTBF: 50.000 saat (kanıtlanmış)

Montaj

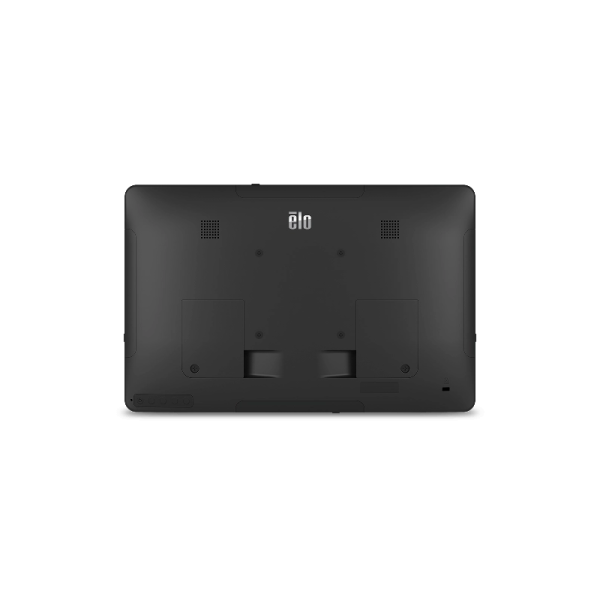

VESA

VESA: 75mm × 75mm (4 delik)

Garanti

Standart ve Uzatılmış Seçenekler

Standart Garanti: 3 yıl
Uzatılmış Servis Seçenekleri
4 yıl garanti – Elo P/N: E898247
5 yıl garanti – Elo P/N: E898449
3 yıl garanti + AUR – Elo P/N: E898648
4 yıl garanti + AUR – Elo P/N: E894921
5 yıl garanti + AUR – Elo P/N: E895125

Regülasyonlar

Onaylar ve Beyanlar

Australia RCM • Canada cUL, IC • China CCC • Europe CE • United Kingdom UKCA • Japan VCCI • Korea KCC
Mexico NOM • Taiwan BSMI • United States UL, FCC • International CB
RoHS, China RoHS, WEEE, REACH • Russia EAC • India BIS

Kutu İçeriği

Kutudan Çıkanlar
