Elo 1523L – 15” Zero-Bezel Dokunmatik Monitör (4:3)

ZERO-BEZEL 1523L

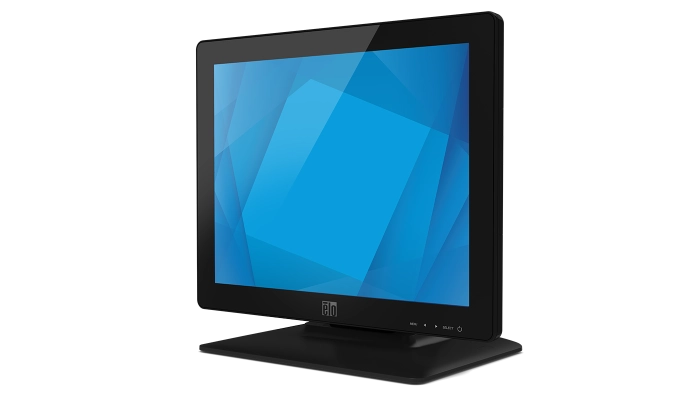

Elo 1523L
15” Zero-Bezel Dokunmatik Monitör (4:3)

Elo 1523L; yüksek trafik alanlarında (retail & hospitality) hem dayanıklılık hem de estetik beklentileri karşılamak için tasarlanmış ticari sınıf bir dokunmatik monitördür. Edge-to-edge cam tasarımı ve sıfır çerçeveli (zero-bezel) yapısı; mekâna modern, temiz bir görünüm kazandırır. İki dokunmatik seçenek sunar: • IntelliTouch® SAW ZB (Dual Touch): Kuru ortamlarda yüksek optik kalite • TouchPro® PCAP (10-touch): Çok kullanıcılı etkileşim için tablet benzeri deneyim Her iki teknoloji de net görüntü, yüksek ışık geçirgenliği ve drift-free kararlı çalışmayı hedefler.

⬇ Elo 1523L Teknik Doküman

EKRAN

15” (4:3) TFT LCD

1024×768 @ 60Hz

DOKUNMATİK

SAW ZB (Dual Touch)

veya PCAP (10-touch)

TASARIM

Edge-to-edge cam

Zero-bezel görünüm

BAĞLANTI

VGA + DVI-D

HDMI + USB Touch

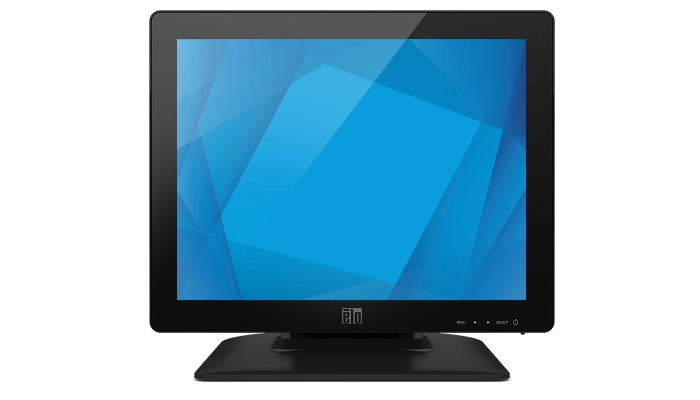

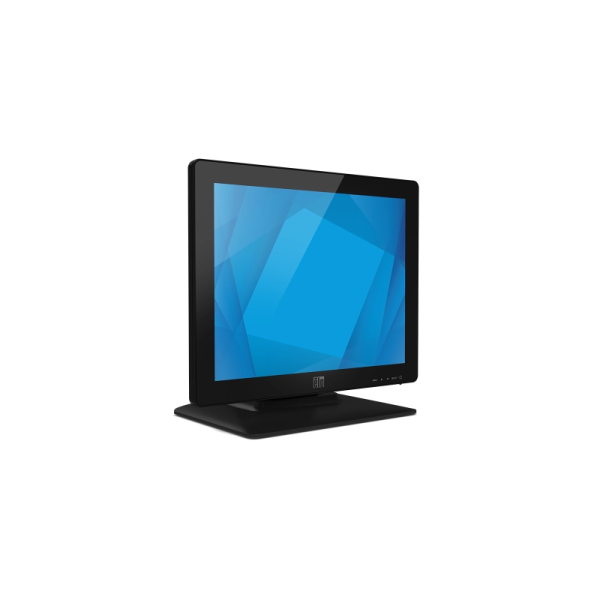

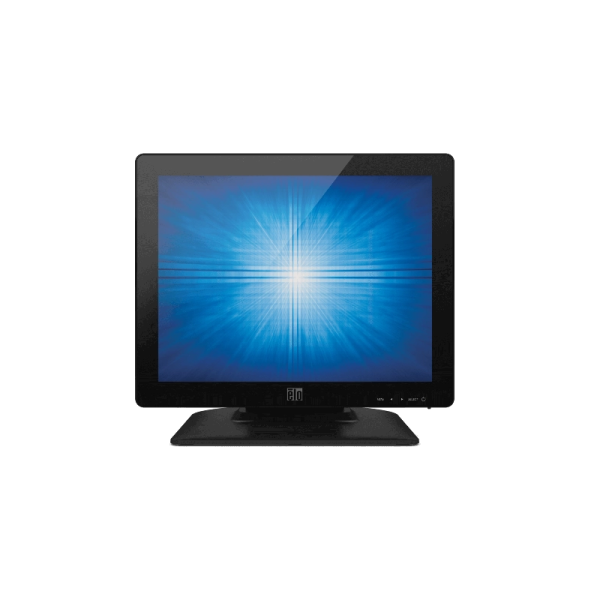

Elo 1523L 15 inç zero-bezel dokunmatik monitör

01 ÖZELLİKLER

Sıfır Çerçeve. Maksimum Etkileşim.

Zero-Bezel Edge-to-Edge Cam

Modern, temiz görünüm; yüksek trafikli perakende ve otelcilik alanlarında premium hissiyat.

SAW ZB Dual Touch

Kuru uygulamalarda yüksek optik kalite ve stabil, drift-free çalışma; dual touch desteği.

TouchPro® PCAP (10-touch)

Çok kullanıcılı etkileşim senaryolarında hızlı ve hassas dokunuş; tablet benzeri deneyim.

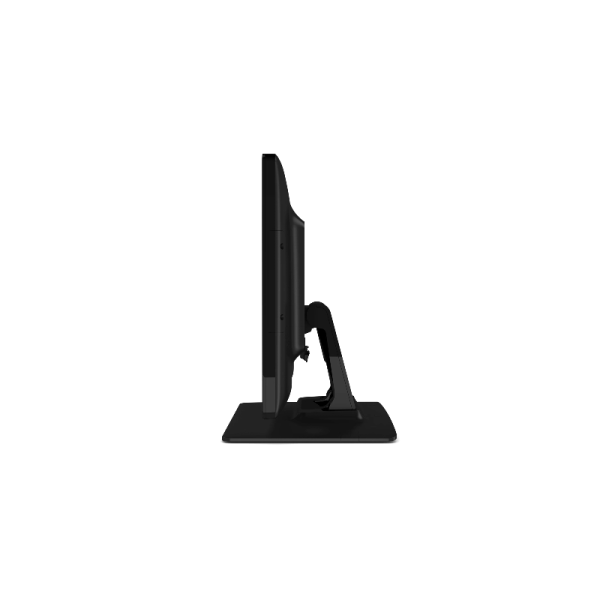

Dual Position Stand + Tilt

Tek menteşeli stand: high/low konum + tilt; masaüstü kullanımda ergonomik açı ayarı.

Kurulum Esnekliği

Masaüstü, duvar/pole montaj; VESA 75mm ile portrait/landscape senaryolarına uyum.

Ticari Sınıf Güvenilirlik

3 yıl standart garanti, 50.000 saat MTBF ve 20+ güvenilirlik testi yaklaşımı.

Elo 1523L Neden Tercih Ediliyor?

Görsel Açıdan “Temiz” Kurulum

Zero-bezel tasarım ve entegre kablo yönetimi ile retail/hospitality ortamlarında dağınıklığı azaltır.

Doğru Dokunmatik Teknolojiyi Seçin

SAW ZB (Dual Touch) ile optik kalite; PCAP 10-touch ile çok kullanıcılı hızlı etkileşim.

Geniş Video Uyumluluğu

VGA + DVI-D (Dual-Link) + HDMI sayesinde mevcut POS/PC altyapılarına kolay bağlanır.

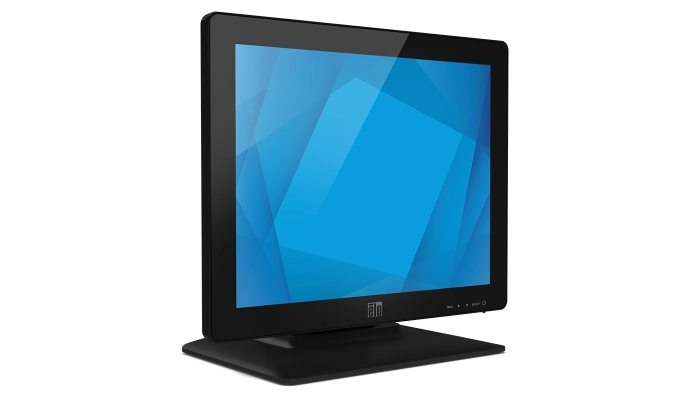

02 KULLANIM ALANLARI

Retail • Hospitality
Interactive Solutions

1523L; mağaza içi etkileşim noktaları, POS alanları, otel resepsiyon/servis noktaları, loyalty ve interaktif signage uygulamalarında modern görünüm + dayanıklılık isteyen projeler için idealdir.

Perakende POS

Satış işlemleri ve müşteri etkileşimi için 15” 4:3 klasik format.

Konaklama & Resepsiyon

Modern görünüm ve stabil dokunuş ile servis noktalarında kullanım.

Loyalty / Üyelik

Sadakat ekranları, üyelik işlemleri, kampanya etkileşimi.

Interaktif Signage

Kampanya/ürün keşfi ekranları için zero-bezel tasarım.

Self-Service Noktaları

Çok kullanıcılı etkileşim gereken yerlerde PCAP 10-touch avantajı.

Duvar / Pole Montaj

VESA 75mm ile portrait/landscape kurulum senaryolarına uyum.

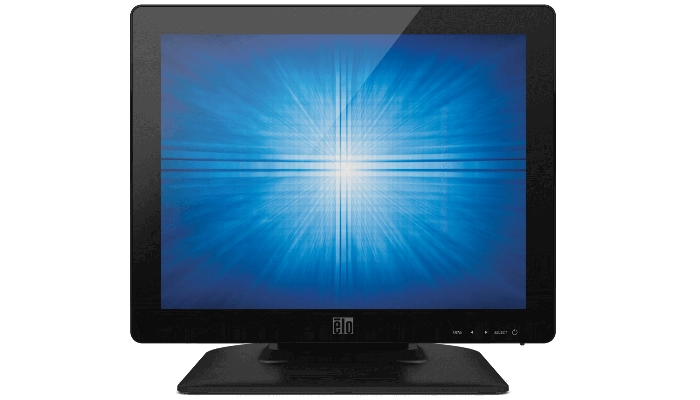

EKRAN & DOKUNMATİK

15” (4:3)
Zero-Bezel Multi-Touch

1523L; 1024×768 çözünürlük sunan 15” TFT LCD (LED) panel üzerine kuruludur. LCD panel parlaklığı 300 nit, dokunmatik katmanla tipik 270 nit (SAW ZB veya PCAP) değerlerine sahiptir. İhtiyaca göre SAW ZB (Dual Touch) veya PCAP (10-touch) seçimi yapılabilir.

15” (4:3)

1024×768 @ 60Hz

LCD 300 nit

SAW ZB Dual Touch

PCAP 10-touch

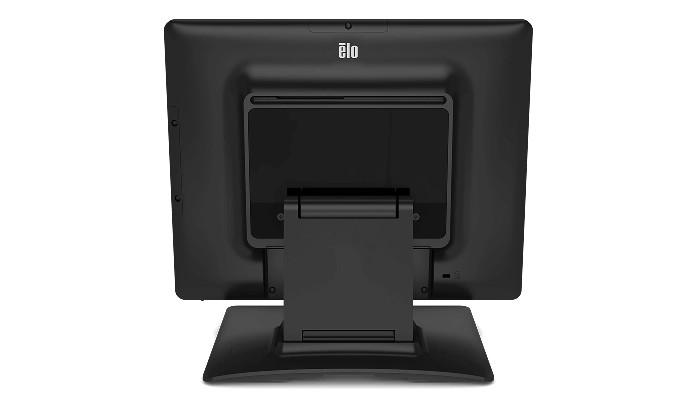

BAĞLANTILAR & MONTAJ

VGA + DVI-D + HDMI
USB Touch + 2× USB Peripheral

Video girişleri: VGA (DB-15), DVI-D Dual-Link ve HDMI Type-A. Dokunmatik arayüz: USB Type-B. Ayrıca 2 adet USB peripheral portu (USB Interface) ile aksesuar bağlantısı desteklenir.

Montaj: VESA 75mm arka montaj + stand altındaki 3 delikli threaded montaj. Stand: çift konum (high/low) ve tilt destekli, tek menteşeli yapı.

VGA (DB-15)

DVI-D Dual-Link

HDMI Type-A

USB Touch (Type-B)

2× USB Peripheral

VESA 75mm

Zero-Bezel Tasarım

Edge-to-edge cam

SAW ZB / PCAP

Dual Touch veya 10-touch

Bağlantı & Montaj

VESA + dual position stand

ELO 1523L ÖNE ÇIKANLAR

Zero-bezel tasarım
Modern görünüm

Edge-to-edge cam ve sıfır çerçeveli görünüm, retail & hospitality ortamlarında daha temiz ve premium bir kurulum sağlar. Entegre kablo yönetimi ile kurulum düzenini korumaya yardımcı olur.

Elo 15" Çoklu Teknolojili Dokunmatik Monitör – Teknik Özellikler

06 Teknik Özellikler

Elo 15" Dokunmatik Monitör – Teknik Özellikler

15” 4:3 ekran oranına sahip bu Elo monitör; AccuTouch® (5-wire rezistif), IntelliTouch® (SAW), IntelliTouch® SAW Zero-Bezel (ZB) ve TouchPro® PCAP (10-touch) seçenekleriyle sunulur. VGA + HDMI görüntü girişleri, USB ve RS232 dokunmatik arayüz desteği ve VESA montaj uyumluluğu sayesinde POS, kiosk ve endüstriyel uygulamalar için idealdir.

Genel

Parça Numaraları ve Kasa

IntelliTouch Siyah (Dünya Geneli): E344758
IntelliTouch ZB Siyah Antiglar (Dünya Geneli): E273226
IntelliTouch ZB Siyah (Dünya Geneli): E829550
AccuTouch Siyah (Dünya Geneli): E523163
AccuTouch ZB Siyah (Dünya Geneli): E144246
TouchPro PCAP Siyah (Dünya Geneli): E596184
Kasa Rengi: Siyah

Dokunmatik

Teknoloji & Kapasite

AccuTouch®: 5-wire rezistif – Tek dokunuş
IntelliTouch®: SAW (Surface Acoustic Wave) – Tek dokunuş
SAW ZB: IntelliTouch® SAW – Tek dokunuş
TouchPro® PCAP: 10 dokunuş
Dokunmatik Arayüz: Seri (RS232) ve USB

Görüntü

Parlaklık, Kontrast, Tepki

Parlaklık (tipik):
• LCD panel: 300 nit
• TouchPro PCAP: 270 nit
• AccuTouch: 240 nit
• IntelliTouch: 270 nit
Kontrast: 800:1
Tepki Süresi (tipik): 23 ms
Renk Sayısı: 16.2 milyon

Ekran

Boyut, Oran, Alan ve Çözünürlük

Diyagonal Boyut: 15” diyagonal, Active Matrix TFT LCD (LED)
En/Boy Oranı: 4:3
Aktif Alan: 11.97" × 8.98" / 304.13 mm × 228.10 mm
Çözünürlük: 1024 × 768 @ 60Hz, 75Hz

Uyumluluk

Desteklenen Diğer Çözünürlükler

640×480 (60Hz, 75Hz)
720×400 (70Hz)
800×600 (56Hz, 60Hz, 75Hz)
1024×768 (60Hz, 75Hz)

Görüş Açısı

Yatay / Dikey

Yatay: ±80° (160° toplam)
Dikey: 70°/80° (150° toplam)

Bağlantı

I/O Portları

VGA
HDMI
DC jack
AC jack
USB Type B
RS-232 (DB-9)

Video

Görüntü Girişi ve Frekans Aralıkları

Analog VGA: Dişi DB-15 konnektör
Dijital HDMI: Type-A soket
Yatay senkron aralığı: 31.5 – 60 kHz
Dikey senkron / kare hızı aralığı: 56 – 75 Hz

Güç

AC + 12V DC Destek

AC giriş konnektörü: IEC 60320 C6
AC giriş aralığı: 100–240VAC, 50/60Hz
DC giriş konnektörü: Koaksiyel güç jakı (2.0 mm pin dış çap, 6.4 mm barrel iç çap)
DC giriş aralığı: 12VDC ± %5

Güç Tüketimi

Tipik Değerler (Sadece Monitör)

Açık (ON): 10.5 W
Uyku (SLEEP): 1.40 W
Kapalı (OFF): 0.3 W

OSD

Ekran Üstü Menü

Erişim: Alt kısımdaki tuşlar üzerinden
Kontroller: Menu, Up, Down, Select, Power
Ayarlar: Auto Adjust, Brightness, Contrast, H-position, V-position, Clock, Phase, Color Temperature, OSD Timeout, OSD Language, Sharpness, Recall Defaults, Information
Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
Kilitleme: OSD • Güç

Mekanik

Ölçüler ve Ağırlık

Monitör Ölçüleri (standsız) – Bezel: 14.1" × 1.97" × 11.22" / 358 × 50 × 285 mm
Monitör Ölçüleri (standsız) – Zero Bezel: 14.1" × 1.73" × 11.22" / 358 × 44.1 × 285 mm
Monitör Ölçüleri (standlı): 14.1" × 7.8" × 12.5" / 358 × 197 × 319 mm
Kutu Ölçüleri: 19.2" × 9.1" × 19.1" / 487 × 231 × 485 mm
Ağırlık (ambalajsız): 9.48 lb / 4.3 kg
Ağırlık (ambalajlı): 16.09 lb / 7.3 kg

Çevresel Koşullar

Sıcaklık ve Nem

Çalışma Sıcaklığı: 0°C – 40°C
Depolama Sıcaklığı: -20°C – 60°C
Nem: Çalışma: %20–%80 • Depolama: %10–%95

Güvenilirlik

MTBF

MTBF: 50.000 saat (kanıtlanmış)

Montaj

VESA & Stand

VESA: Arka yüzde 75 mm, 4-delik montaj arayüzü
Stand: Alt kısımda 3 delikli dişli montaj

Garanti

Standart

Garanti: 3 yıl

Uzatılmış Servis Opsiyonları

Garanti Uzatma ve AUR

• 4 yıl garanti – Elo P/N: E898247
• 5 yıl garanti – Elo P/N: E898449
• 3 yıl garanti + AUR – Elo P/N: E898648
• 4 yıl garanti + AUR – Elo P/N: E894921
• 5 yıl garanti + AUR – Elo P/N: E895125

Sertifikalar

Regülasyonlar ve Uygunluk

Argentina S-mark • Australia RCM • Canada cUL, IC • China CCC • Europe CE • United Kingdom UKCA
Japan VCCI • Korea KCC, e-Standby • Mexico NOM • Taiwan BSMI Mark • United States UL, FCC • International CB
RoHS, China RoHS, WEEE

Kutu İçeriği

Standart İçerik
