Dokunmatik Monitör
Ürün Bilgisi
Parça Numaraları & Varyantlar

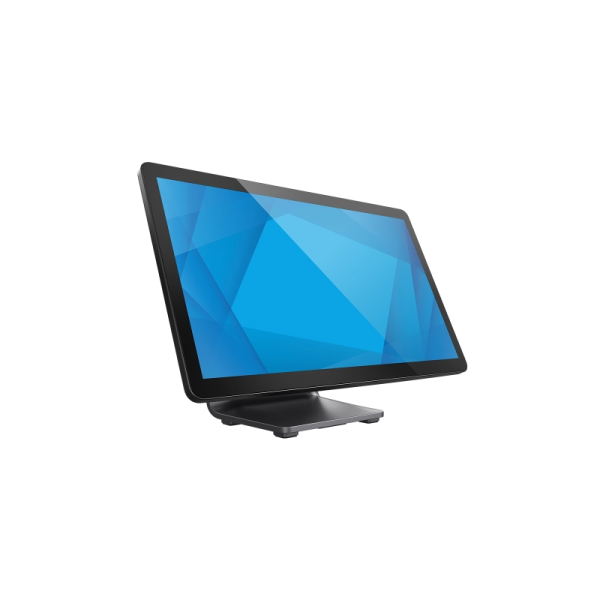

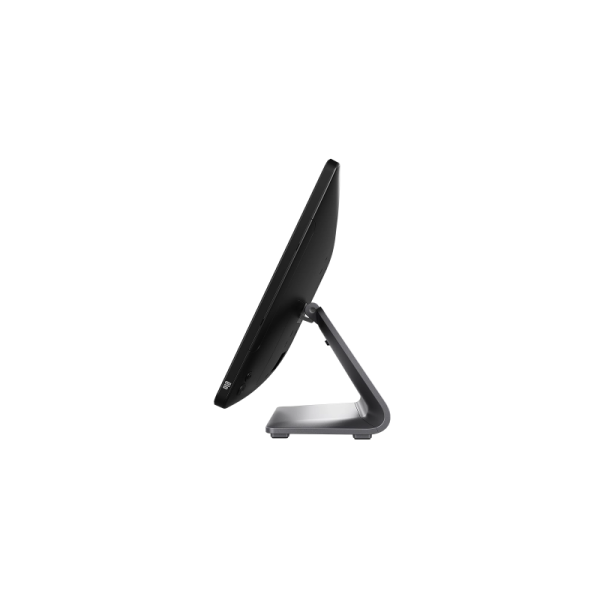

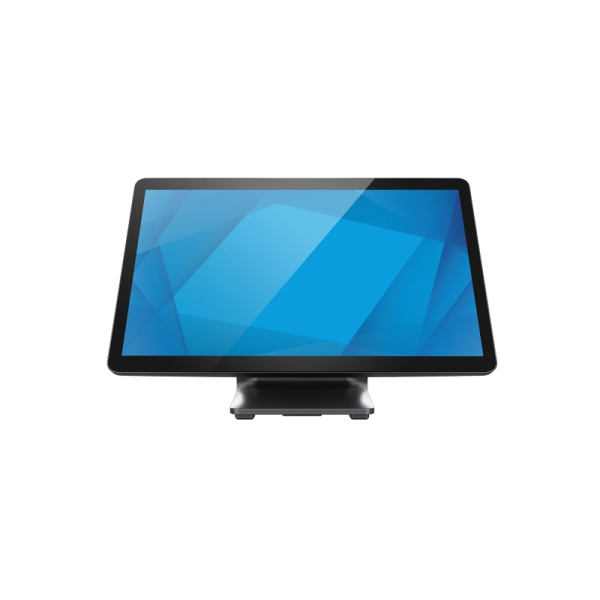

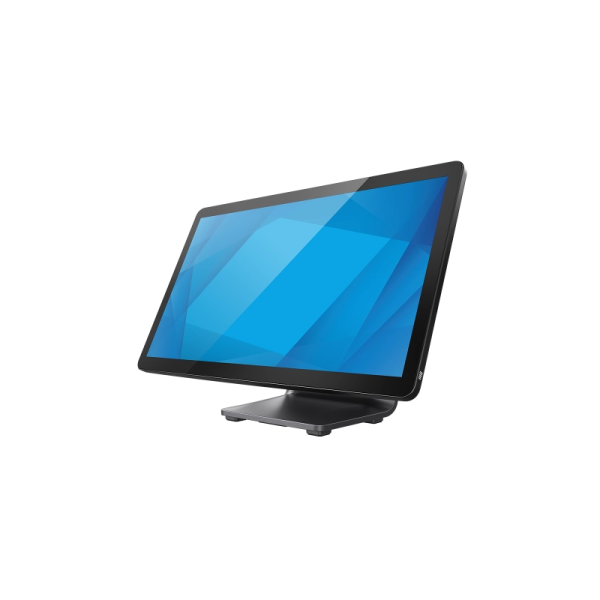

- Standlı: E969493

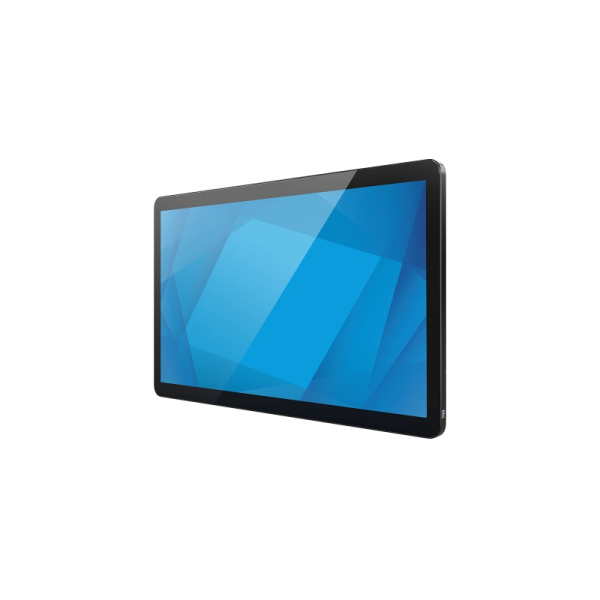

- Standsız: E969292
- Kasa Rengi: Siyah
- Dokunmatik: PCAP (Projected Capacitive) – 10 dokunuş
- Dokunmatik Arayüz: USB

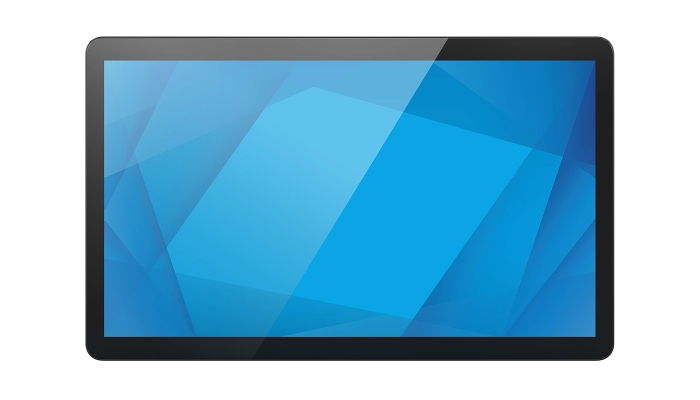

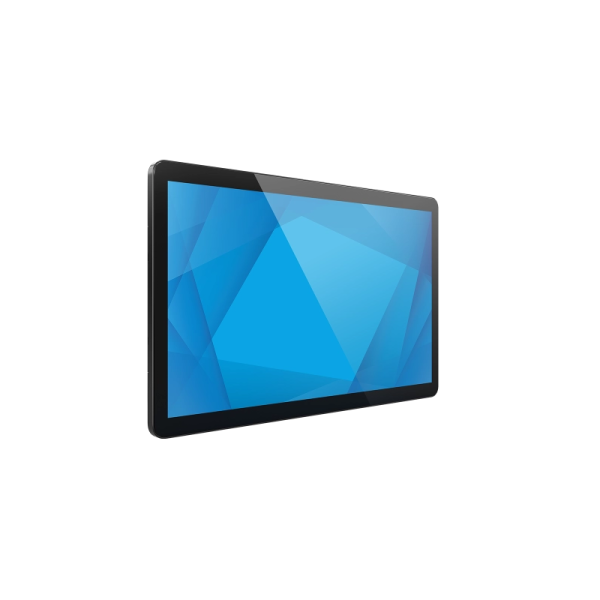

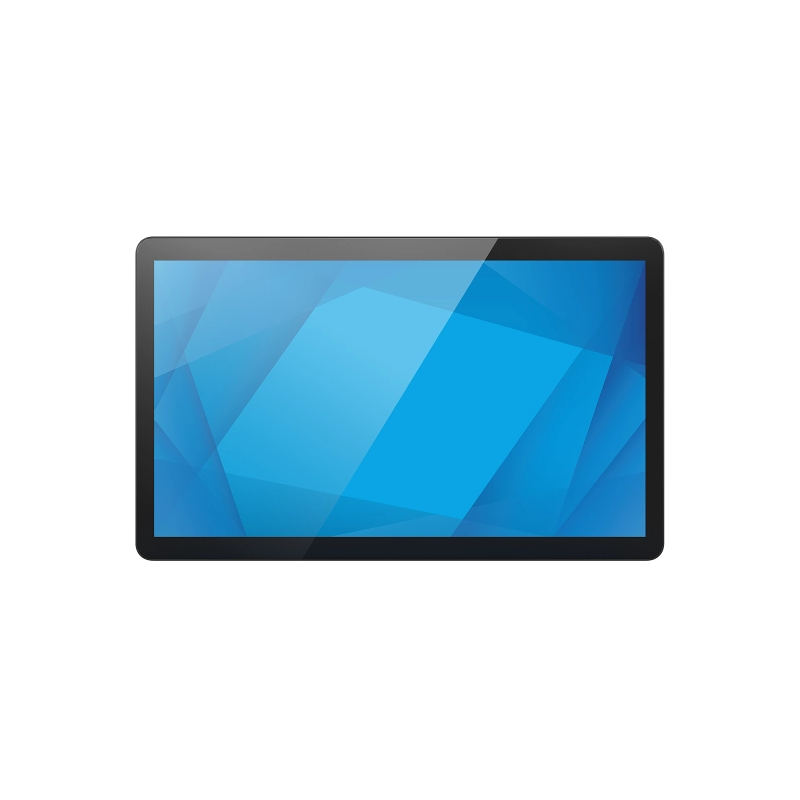

Elo 1504L 15″ Dokunmatik Monitör
- Full HD Netliği: 1920×1080 çözünürlük ile yüksek kaliteli ve keskin görüntü performansı.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi ile hızlı ve akıcı etkileşim.
- Üstün Dayanıklılık: IP54 sıvı/toz koruması ve IK08 darbe direnci ile zorlu ortamlara uygun.
- Optical Bonding: Yansımaları azaltan ve ekran parlaklığını artıran gelişmiş optik bağlama.
- Modern Bağlantı: USB-C, HDMI ve DisplayPort üzerinden esnek ve hızlı veri aktarımı.
- Geniş Görüş Açısı: 178° yatay/dikey görüş açısı ile her yönden tutarlı görünürlük.
- Aksesuar Desteği: Elo Edge Connect™ ile barkod okuyucu ve kamera gibi cihazları kolayca ekleme.
- Göz Konforu: TUV sertifikalı düşük mavi ışık modu ile daha sağlıklı kullanım deneyimi.
Elo 1504L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
04-SERIES
1504L • 15”
Elo 1504L
15” Dokunmatik Monitör
1504L touchmonitor; modern tasarım, gelişmiş dayanıklılık, daha yüksek dokunma hassasiyeti ve parlak görüntü netliğini tek bir platformda birleştirir. Optical bonding, anti-glare kapak camı ve düşük mavi ışık ayarlarıyla görüntü konforunu artırır. IP54 sızdırmaz tasarımı ve darbe dayanımıyla; POS, self-service, mutfak ekranları, depo otomasyonu, erişim kontrol ve HMI gibi farklı uygulamalara rahatça uyarlanır.
GÖRÜNTÜ KONFORU
Optical bonding + anti-glare
Low blue light
SAHA DAYANIKLILIĞI
IP54 sızdırmaz tasarım
IK08 darbe dayanımı
POS UYUMLULUĞU
Ödeme “stack” kurulumuna hazır
Elo Pay ile eşleşir
MODÜLER
Elo Edge Connect®
Aksesuarlarla genişler
01 ÖZELLİKLER
Görüş Konforu + Dayanıklılık + POS Entegrasyonu

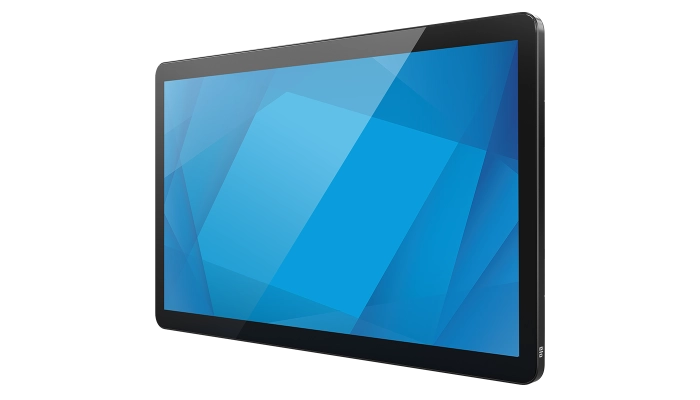

State-of-the-Art Optical Viewing
Optical bonding ile daha net görüntü, anti-glare kapak camı ile yansıma kontrolü ve low-blue light ayarıyla uzun süreli kullanımlarda daha konforlu bir izleme deneyimi.
Ödeme “Stack” Kurulumuna Hazır
15” dokunmatik ekranı, Elo’nun entegre ödeme cihazlarıyla eşleyerek POS noktasında kompakt ve şık bir ödeme kurgusu oluşturun.
Kabloları Sabitle, Kesintiyi Azalt
Captive tasarımlı port kapağı; kapak ve vidaların kaybolmasını önler. Kilitlenebilir kapak sayesinde kabloların yanlışlıkla çıkması zorlaşır, operasyon kesintileri minimize olur.
Touch OSD ile Dokunarak Yönetim
OSD kontrolleri dokunmatik ekran üzerinden yönetilebilir. Kullanım kolaylığını artırırken, OSD kilidi ile güvenliği korur.
Elo Edge Connect® ile Modüler Aksesuarlar
EMV, barkod okuyucu, status light, kamera, RFID, MSR, parmak izi okuyucu ve daha fazlasını ekrana “seamless” şekilde bağlayarak çözümü ihtiyaca göre dönüştürün.
Touch-Through: Eldiven + Film Katmanları
TouchPro PCAP “touch through” kabiliyeti; eldiven kullanımı ve ek film/filtre katmanlarıyla çalışmayı destekleyerek özel endüstri gereksinimlerine uyum sağlar.
Çizilmeye dayanıklı cam yüzey
IP54 sızdırmaz tasarım
IK08 darbe dayanımı
Energy Star 8.0
Elo 1504L Neden Tercih Ediliyor?
Yoğun Operasyonlara Uygun
IP54 sızdırmaz tasarım ve IK08 darbe dayanımı ile POS, mutfak ve depo gibi zorlu alanlarda daha güvenli kullanım sunar.
Görüş Konforu Öncelikli
Optical bonding + anti-glare kapak camı ve düşük mavi ışık ayarlarıyla görüntü netliği ve kullanım konforu öne çıkar.
Modüler ve Ölçeklenebilir
Edge Connect® ile ihtiyaç duyduğunuz aksesuarları ekleyin; kurulum büyüdükçe ekranı yeniden konumlandırmadan çözümü genişletin.
02 KULLANIM ALANLARI
POS’tan Depoya,
Self-Service’ten HMI’ya
1504L; point-of-sale, self-service, kitchen display, warehouse otomasyonu, access control ve HMI gibi çok farklı kurulumlarda “tek ekran” yaklaşımıyla standardizasyonu kolaylaştırır.
Point-of-Sale
Ödeme cihazlarıyla kompakt “payment stack” kurulumları.
Self-Service
Kiosk / self-order senaryolarında güvenli ve dayanıklı dokunmatik arayüz.
Kitchen Display
Mutfak içi hızlı iş akışlarında netlik ve kolay OSD yönetimi.
Warehouse / HMI
Depo otomasyonu, erişim kontrol ve endüstriyel HMI uygulamaları.
ELO EDGE CONNECT®
Aksesuarları Kenardan Bağla, Deneyimi Büyüt
Elo Edge Connect®, ekranın kenarına entegre edilen zengin aksesuar ekosistemiyle POS ve self-service kurgularını hızlıca “tam çözüm”e dönüştürür.
EMV
Barcode Scanner
Status Light
Camera
RFID
MSR
Fingerprint
KULLANIM KOLAYLIĞI
OSD’yi Ekrandan Yönet. Eldivenle de Çalış.
Touch OSD ile ekran ayarlarını doğrudan dokunmatik üzerinden yönetin. OSD lock özelliği ile yetkisiz değişiklikleri önleyin.
TouchPro PCAP “touch-through” kabiliyeti sayesinde; eldiven kullanımı ve ek film/filtre katmanlarıyla kullanım senaryolarını genişletin.
1
Optical Viewing
Netlik • Konfor • Anti-glare
2
Rugged Design
IP54 • IK08 • Scratch Resistant
3
Edge Connect®
Aksesuarlar • Ölçeklenebilirlik
ELO 1504L ÖNE ÇIKANLAR
Optik Netlik:
Konforlu Görüş
Konforlu Görüş
Optical bonding, anti-glare kapak camı ve low-blue light ayarları; net görüntü, yansıma kontrolü ve uzun süreli kullanım konforu sağlar.
06 Teknik Özellikler
Elo 15.6” USB-C PCAP Dokunmatik Monitör
15.6” Full HD PCAP ekran; POS, kiosk, self-servis ve OEM entegrasyonları için yüksek parlaklık (450 nit) ve geniş görüş açısı sunar. USB Type-C üzerinden görüntü/dokunmatik ve güç (PD) desteği; ayrıca HDMI/DisplayPort gibi çoklu görüntü girişleriyle esnek kurulum sağlar.
Renk: Siyah
Ekran: 15.6” • 1920×1080
Dokunmatik: PCAP • 10 Touch
Parlaklık: 450 nit (panel)
Koruma: IK08 • IP54
Ekran
15.6” TFT LCD (LED)
- En/Boy Oranı: 16:9
- Aktif Alan: 13.55" × 7.62" / 344.16 × 193.59 mm
- Çözünürlük: 1920 × 1080
- Görüş Açısı: Yatay ±89° (178°) • Dikey ±89° (178°)
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): Panel 450 nit • PCAP 405 nit
- Kontrast: 1000:1
- Tepki Süresi (tipik): 25 ms
- Yüzey: Anti-glare (yansıma önleyici)
Çözünürlük Desteği
Desteklenen Diğer Çözünürlükler
- 640×480 @ 60Hz
- 800×600 @ 60Hz
- 1024×768 @ 60Hz
- 1280×800 @ 60Hz
- 1280×720 @ 60Hz
- 1280×1024 @ 60Hz
- 1366×768 @ 60Hz, 60Hz RB
- 1440×900 @ 60Hz, 60Hz RB
- 1680×1050 @ 60Hz, 60Hz RB
- 1920×1080 @ 60Hz
OSD (Ekran Üstü Menü)
Kontroller, Ayarlar & Diller
- Erişim: Dokunmatik OSD üzerinden; Menü tuşuna basınca OSD şeması açılır.
- Kontroller: Menü, Güç
- Ayarlar
- Parlaklık, Kontrast, En/Boy Oranı, Auto Scan, Keskinlik, Renk Sıcaklığı, Düşük Mavi Işık, Ses, Sessiz, OSD Zaman Aşımı, OSD Dili, Uyku Modunda Dokunmatik Aç/Kapat, Power LED Aç/Kapat, Varsayılanlara Dön, Peripheral Port
- Diller
- İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince
- Kilitler: OSD, Güç
Bağlantılar
I/O Portları, Video ve Hoparlör
- USB Type-C: 1 adet
- USB Type-A: 1 adet
- DisplayPort: 1 adet
- HDMI: 1 adet
- DC Jack: 1 adet
- Elo Edge Connect™: 4× Micro-USB – çevre birimleri için
- Hoparlör: 2 × 2W (±%10) dahili
- Video: USB Type-C, DisplayPort, HDMI
- Giriş Video Frekansı: Yatay 30 – 82KHz • Dikey 60Hz
Öneri: Uyumluluk sorunlarını önlemek için Elo USB Type-C kablosu (Elo P/N: E129019) önerilir.
Güç
USB-C PD veya DC Jack
- Güç: USB Type-C üzerinden Power Delivery uyumlu veya DC Jack
- DC Jack: 2.0mm pin dış çapı • 6.4mm barrel iç çapı
Güç Tüketimi
Tipik Değerler
- Açık (varsayılan – %70 parlaklık): 12.1W
- Uyku: 1.0W
- Kapalı: 0.25W
Boyutlar

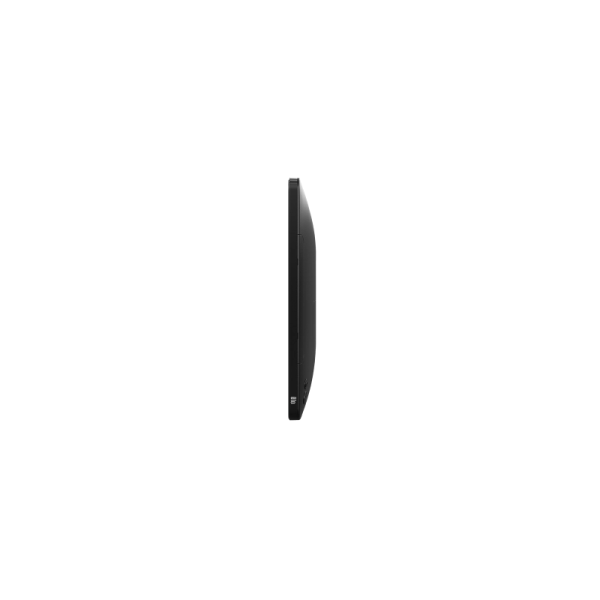

Standsız
- Standsız: 14.6" × 8.95" × 1.06" / 371 × 227.5 × 26.9 mm
Nakliye
Kutu Boyutları
- Standlı: 17.76" × 13.46" × 8.66" / 451 × 342 × 220 mm
- Standsız: 17.64" × 6.34" × 11.81" / 448 × 161 × 300 mm
Ağırlık
Ürün & Paket
- Standlı (paketsiz): 6.39 lb / 2.9 kg
- Standsız (paketsiz): 3.74 lb / 1.7 kg
- Standlı (paketli): 12.33 lb / 5.6 kg
- Standsız (paketli): 8.37 lb / 3.8 kg
Çevresel Koşullar
Sıcaklık & Nem
- Çalışma Sıcaklığı: 0°C – 40°C
- Depolama Sıcaklığı: -20°C – 60°C
- Nem: Çalışma 20% – 80% • Depolama 10% – 95% (maks. 38.7℃ ıslak termometre)
Dayanım
Koruma Sınıfları
- Ingress Protection: IP54
- Impact Protection: IK08
- MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA

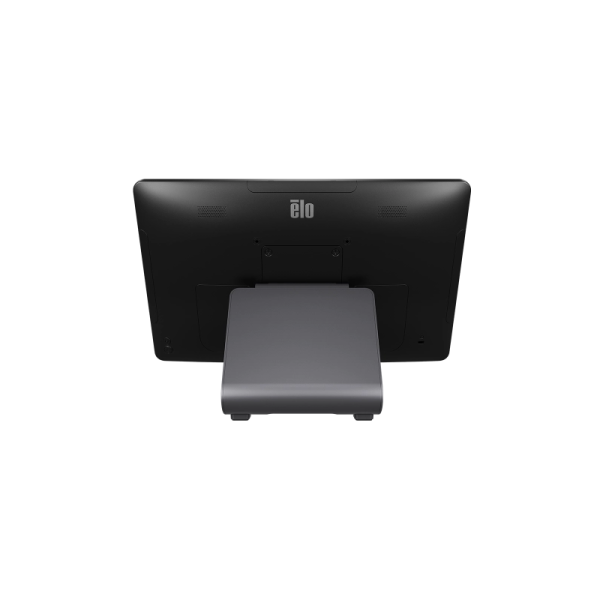

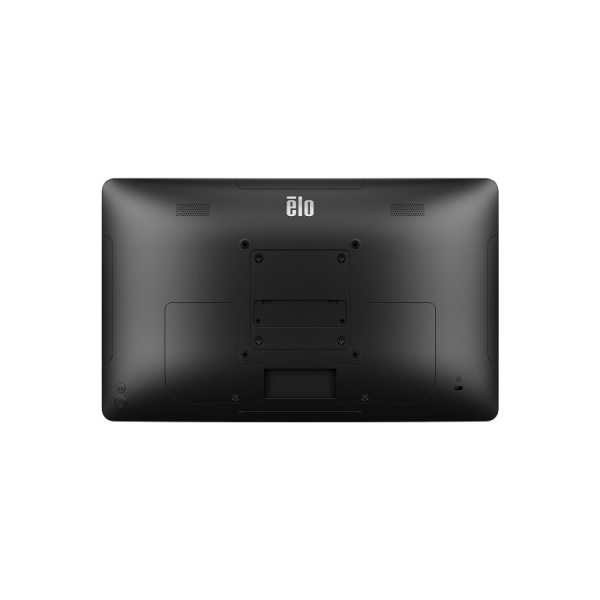

- VESA: Arka yüzde 75mm ve 100mm (4 delik) montaj arayüzü
- Detaylar için ölçü çizimlerine bakınız.
Diğer Özellikler
Sertifikalar ve Fonksiyonlar
- Energy Star 8.0
- TÜV Rheinland (Low Blue Light)
- DDCCI üzerinden güç toplama fonksiyonu
- USB-C üzerinden PD çıkışı (Elo Pay 7" için maks. 18W)
Garanti
Standart ve Uzatılmış Seçenekler
- Standart Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri
- 4 yıl garanti – Elo P/N: E898247
- 5 yıl garanti – Elo P/N: E898449
- 3 yıl garanti + AUR – Elo P/N: E898648
- 4 yıl garanti + AUR – Elo P/N: E894921
- 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Argentina AR certificate • Canada cUL, IC • China CCC • Europe CE • Korea KCC • Taiwan BSMI
- United Kingdom UKCA • United States UL, FCC • Japan VCCI, PSE • International CB
- Australia RCM • Mexico NOM • RoHS, China RoHS, WEEE, REACH • India BIS
Kutu İçeriği
Kutudan Çıkanlar
- Dokunmatik monitör
- Hızlı kurulum kılavuzu
- EU EEI etiketi
- 2× UK EEI etiketi
- 1.8 m HDMI kablo
- 1.8 m USB kablo (USB Type-A → Type-C)
- Güç adaptörü (power brick)
- 1.8 m Kuzey Amerika güç kablosu
- 1.8 m Avrupa güç kablosu
- Standsız model (E969292) için: 1× VESA doldurucu (VESA Filler), 4× M4×L15, 4× M4×L8
- 2× kablo bağı (cable tie)
Opsiyonel
Çevre Birimleri
- Manyetik Kart Okuyucu (MSR): E001002
- Parmak İzi Okuyucu: E134286
- Müşteri Ekranı (2×20 VFD): E001003
- 2D Barcode Scanner (Siyah – SE2707): E393160
- 2D Barcode Scanner (Siyah – SE4720): E384627
- 2D Barcode Scanner (Siyah – SE4107): E245047
- PCAP Stylus Pen: E066148
- EMV Cradle (MagTek eDynamo): E375343
- EMV Cradle (Ingenico RP457c – Audio Jack/BT/USB): E586981
- EMV Cradle (Ingenico RP457c – BT/USB): E710930
- Durum Işığı (Micro-USB): E644767
- 3D Kamera: E134699
- Webcam: E201494
- RFID: E673037
- Elo Edge Connect™ Speaker Bar (Siyah): E894719
Standlar, Montajlar ve Kitler
Tüm Seçenekler
- Rear Facing display Pole Mount Kit – E038989
- Tabletop Flip Stand for 10'' & 15'' I-Series – E924077
- Z20 Stand for 10'' & 15'' I-Series – E809321
- Shelf Mount Bracket (75mm veya 100mm VESA) – E043382
- Floor Stand (75mm veya 100mm VESA) – E048069
- Pole Mount – 6 inch (75mm veya 100mm VESA) – E047458
- Pole Mount – 12 inch (75mm veya 100mm VESA) – E047663
- Pole Mount – 18 inch (75mm veya 100mm VESA) – E047864
- Pole Mount Bracket (75mm veya 100mm VESA) – E045151
- Power USB → USB-C/DC-IN (2.1 mm) kablo – 1.8 m – E214097
- Power USB → USB-C/DC-IN (2.1 mm) kablo – 3 m – E214282
- mPOS Printer Stand (Beyaz) – E353758
- Elo Stand 1302L – Siyah (75mm VESA) – E307788
- Wallaby™ POS Stand (Siyah) – E949536
- USB-C → USB-C Cable Kit – E129019
- DVI-D → HDMI Cable Kit – E538507
- North America Power Cable – C13 – E593865
- Australia Power Cable – C13 – E594067
- Europe Power Cable – C13 – E594264
- Korea Power Cable – C13 – E594466
- China Power Cable – C13 – E594670
- Taiwan Power Cable – C13 – E594869
- Japan Power Cable – C13 – E793799
- Elo Backpack® 4 (Value Model) – E393754
- Elo Backpack® 4 (Standard Model) – E393359
- Z10 POS Stand (75mm VESA) – E767159
- Wallaby Pro Merchant-facing Display Kit – E801367
- Small I/O Hub (DC-in, RJ45, 4×USB-A, 2×USB-C) – E815044
- 60W Power Brick Kit – E435091
Not: USB Type-C üzerinden güç/dokunmatik/görüntü için uygun host ve kablo (PD + DP Alt Mode) kullanımı önerilir.
