Dokunmatik Monitör
Ürün Kimliği
Parça No, Renk, Seri
- Part Number: TouchPro PCAP – E970862
- Kasa Rengi: Black
- Ürün Tipi: 7” Industrial-Grade Open Frame Touch Display

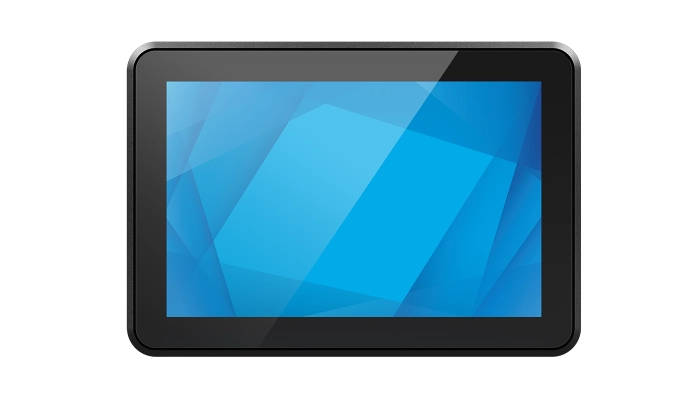

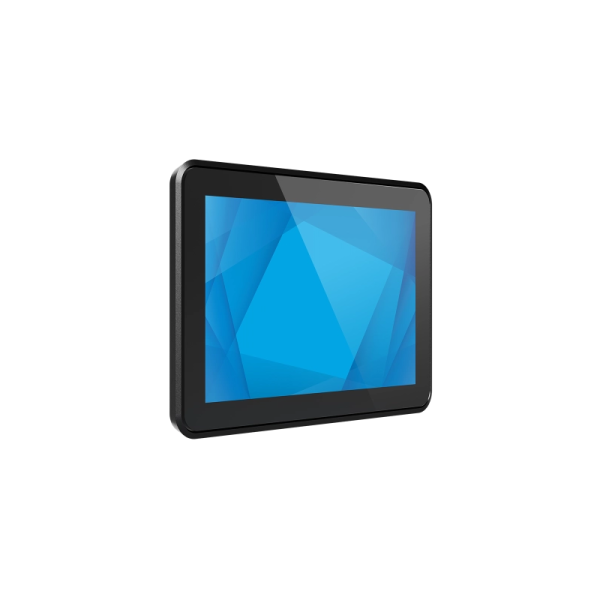

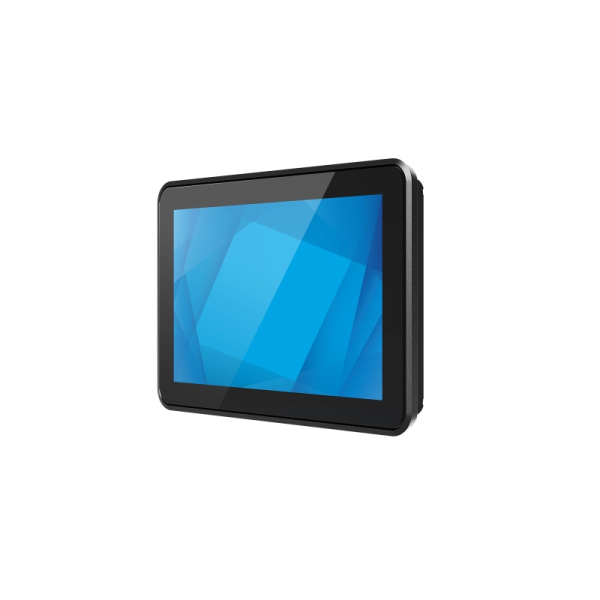

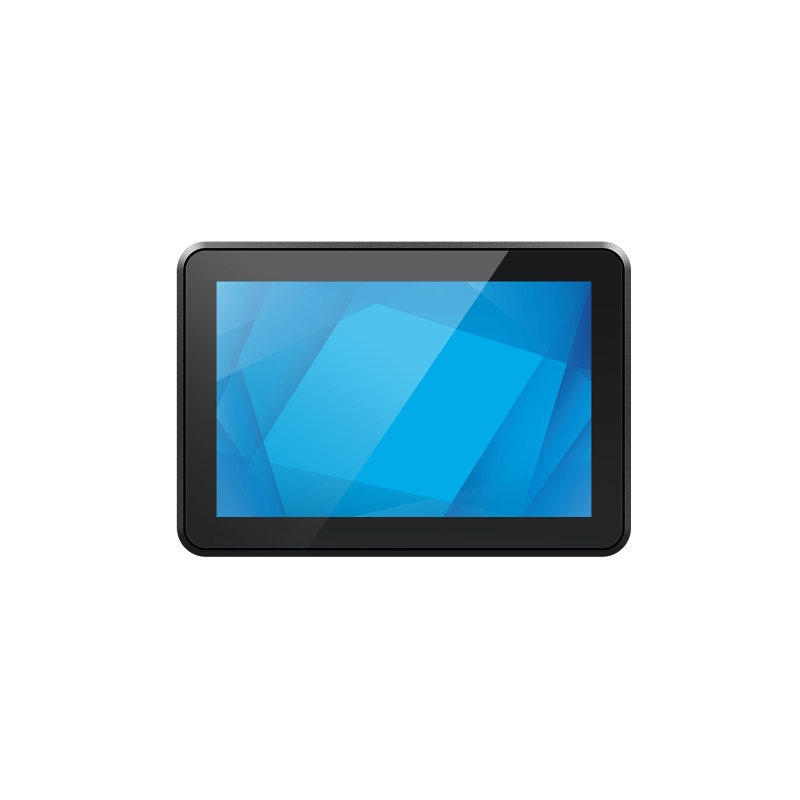

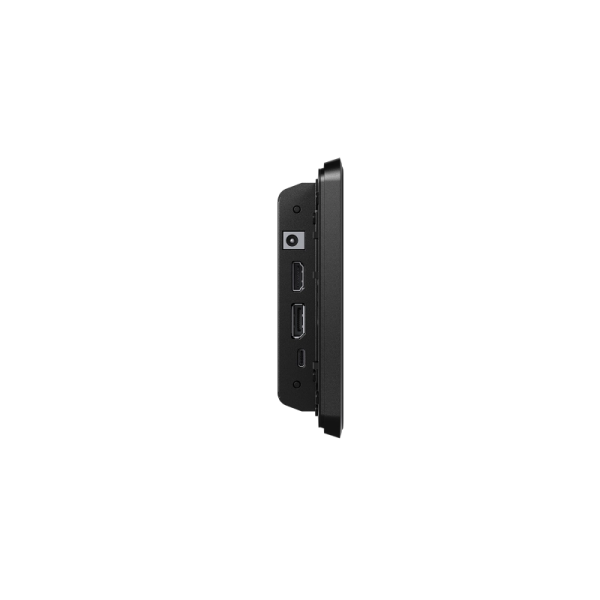

Elo 0764L 7″ Open Frame Dokunmatik Monitör
- 7″ HD Görüntü: Netlik ve parlaklık sunan optik yapıştırmalı endüstriyel ekran.
- 10 Nokta Dokunmatik: Hassas ve hızlı TouchPro® PCAP teknolojisi.
- USB-C Bağlantısı: Tek kablo üzerinden güç, video ve dokunmatik veri iletimi.
- 24/7 Çalışma: Kesintisiz operasyonlar için tasarlanmış endüstriyel dayanıklılık.
- IK08 Koruma: Darbelere ve vandalizme dayanıklı güçlendirilmiş cam.
- Touch-Thru Özelliği: 6 mm’ye kadar ek cam arkasından dokunmatik desteği.
- Esnek Montaj: Yatay, dikey veya yukarı bakan yönde kolay kurulum.
- Geniş Voltaj (12V-24V): Farklı endüstriyel güç sistemleriyle tam uyum.
- İnce Çerçeve: Modern ve şık kiosk entegrasyonu için dar sınırlar.
- Düşük Enerji: Energy Star 7.0 sertifikalı verimli güç tüketimi.
Elo 1004L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
Elo 0764L
Elo 0764L
7” Endüstriyel Open Frame Dokunmatik Monitör
Elo 0764L; muhafaza/enkapsülasyon içine kolay entegrasyon için tasarlanmış, dar çerçeveli ve modern form faktörlü 7” endüstriyel dokunmatik monitördür. Optik bonding’li TouchPro® PCAP ekranıyla tablet benzeri 10 dokunuş deneyimi sunar; HMI/Endüstriyel kontrol, depo otomasyonu, oyun ve kiosk projeleri için net görüntü + yüksek dayanıklılık sağlar. USB-C ile tek kablo üzerinden güç, görüntü ve dokunmayı aynı anda yöneterek kurulum süresini ve kablo karmaşasını ciddi ölçüde azaltır.
Elo 0764L Spec Sheet / DatasheetEKRAN
7” TFT LCD (LED)
1280×800 • 16:10
DOKUNMATİK
TouchPro® PCAP
10 nokta multi-touch
DAYANIKLILIK
UL62368 & IK08
Kimyasal güçlendirilmiş cam
TEK KABLO
USB-C (Güç + Video + Touch)
12–24V DC / USB-C güç opsiyonu
01 ÖZELLİKLER
Optik Bonding, Tek Kablo USB-C ve Endüstriyel Dayanıklılık

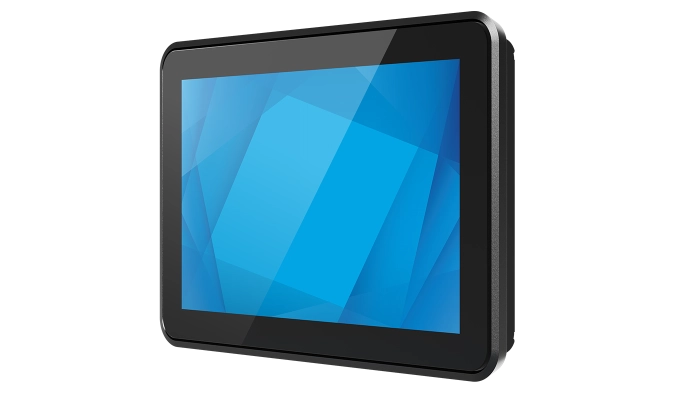

Optik Bonding’li Premium Görüntü
Optik bonding; yansıma ve parazitleri azaltırken netlik ve görüntü kalitesini artırır. Endüstriyel ve ticari uygulamalar için premium optik performans sağlar.
TouchPro® PCAP – 10 Dokunuş
Tablet benzeri 10-touch deneyimi; dayanıklılık ve stabil dokunma performansıyla birleşir.
USB-C ile Tek Kablo Kurulum
Güç, video ve dokunma sinyalini tek USB-C kabloya taşıyarak kablo karmaşasını azaltır ve entegrasyonu hızlandırır.
24/7 Çalışmaya Hazır
Sürekli çalışma senaryoları için tasarlanmıştır. MTBF: 50.000 saat (kanıtlanmış).
Geniş Güç Aralığı
Harici DC opsiyonunda 12V–24V DC giriş; ayrıca USB-C güç giriş aralığı (5V/9V/15V/20V) desteği.
Enerji Verimliliği
Energy Star 7.0 sertifikalıdır. Tipik güç tüketimi: 4.57W (varsayılan), 6.84W (maks.).
Elo 0764L Neden Tercih Ediliyor?
Entegre Etmesi Kolay Open Frame Tasarım
Kabin, kiosk ve kontrol panellerine hızlı uyum; farklı yönlerde (yatay/dikey/yukarı bakar) montaj esnekliği sunar.
Tek Kablo ile Ölçeklenebilir Kurulum
USB-C yaklaşımı; entegrasyon süresini kısaltır, kablo yönetimini sadeleştirir ve sahada servis verimliliğini artırır.
Dayanıklı Cam + Endüstriyel Uyum
Kimyasal güçlendirilmiş cam, IK08 darbe dayanımı ve UL62368 uyumu ile zorlu kullanım koşullarına hazırdır.

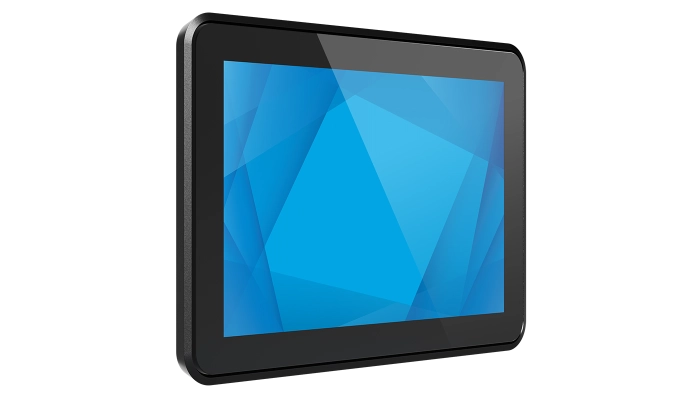

02 KULLANIM ALANLARI
Elo 0764L’nin
Kullanım Senaryoları
0764L; endüstriyel kontrol/HMI, depo otomasyonu, gaming ve kiosk tasarımlarında “gömülü ekran” ihtiyacını kompakt boyutta premium görüntü ve güvenilir dokunma performansıyla karşılar.
Endüstriyel Kontrol & HMI
Operatör paneli, kontrol kabini ve endüstriyel arayüzlerde optik bonding ile daha net görüntü.
Depo Otomasyonu
Yakın mesafe etkileşim ekranı, bilgi/uyarı paneli ve saha içi otomasyon kioskları için kompakt çözüm.
Gaming
Dayanıklı dokunmatik yüzey ve kesintisiz çalışma tasarımıyla 24/7 kullanım senaryolarına uygun.
Kiosk & Kabin Entegrasyonları
Open frame yapısı ve flush mount aparatlar sayesinde kiosk ve kabin tasarımlarına hızlı entegrasyon.

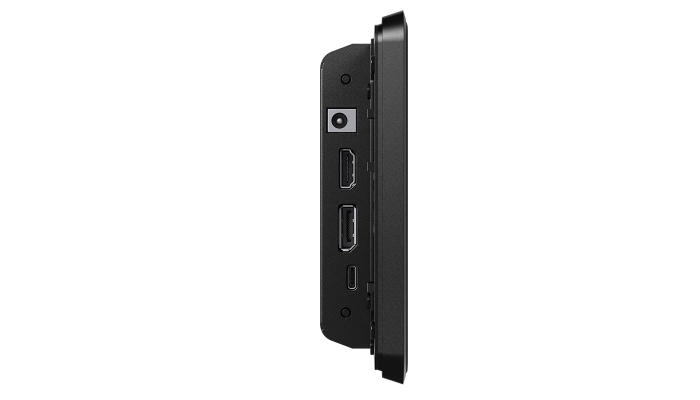

USB-C & OSD
Tek USB-C ile
Güç + Video + Dokunma
Elo 0764L; güç, görüntü ve dokunmayı tek USB-C kabloda birleştirerek entegrasyonu hızlandırır. Ayrıca OSD (On-Screen Display) yönetimini doğrudan dokunmatik üzerinden de kullanabilirsiniz: OSD menüsünü çağırma, OSD tuş kilidi, güç tuş kilidi gibi pratik dokunma hareketleriyle sahada ayar yapmak kolaylaşır.
ENTEGRASYON & MONTAJ
Kiosk için “Touch-Thru”
ve Esnek Montaj
IP derecesi veya vandal koruması gereken projelerde, TouchPro® PCAP “touch-thru” özelliğiyle ekranı ek bir ön cam/plastik katmanın arkasına konumlandırabilirsiniz: 6 mm’ye kadar cam veya 3 mm’ye kadar plastik ile (2 dokunuşa kadar) çalışmayı destekler.
75 mm VESA montaj, dört yandan montaj arayüzü ve kutudan çıkan flush mount braketleri ile kabin/kiosk tasarımlarında hızlı ve sağlam entegrasyon hedeflenir.
1
Görüntü Kalitesi
Optik bonding • premium optik
2
Bağlantı Kolaylığı
USB-C • HDMI • DisplayPort
3
Saha Güvenilirliği
IK08 • UL62368 • 50k saat MTBF
ELO 0764L ÖNE ÇIKANLAR
Optik Bonding ile
Daha Net Görüntü
Daha Net Görüntü
0764L’nin optik bonding’li ekran yapısı, endüstriyel ve ticari uygulamalarda ihtiyaç duyulan premium optik kaliteyi hedefler. Daha net görüntü, daha iyi okunabilirlik ve daha tutarlı bir kullanıcı deneyimi sağlar.
06 Teknik Özellikler
Elo 0764L – 7” Open Frame Touchscreen Teknik Özellikleri
Elo 0764L; endüstriyel ve ticari entegrasyonlar için tasarlanmış, optik bonding’li 7” TouchPro® PCAP open frame dokunmatik ekrandır. USB-C ile tek kablo üzerinden güç + görüntü + dokunma kullanımını destekler; HDMI ve DisplayPort girişleri ile esnek bağlantı sunar. IK08, UL62368 ve Energy Star 7.0 uyumluluğu ile 24/7 çalışma senaryolarına hazırdır.
Dokunmatik
TouchPro® PCAP
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunma Kapasitesi: 10 Touch
- Touch Interface: USB 2.0
- Touch-Thru: Ek 6mm cam / 3mm plastik üzerinden 2 touch’a kadar destek
Ekran
7” TFT LCD (LED)
- Diagonal Size: 7'' diagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:10
- Active Area: 5.90" × 3.69" / 149.76 × 93.60 mm
- Resolution: 1280 × 800
- Renk Sayısı: 16.7 million
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (typ.): LCD 400 nits / TouchPro PCAP 360 nits
- Kontrast: 800:1
- Tepki Süresi (typ.): 40 msec
- Viewing Angle: Yatay ±88° (176°) / Dikey ±88° (176°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- Native: 1280×800 @ 60Hz
- Diğer: 640×480 60Hz • 800×500 60Hz • 800×600 56/60Hz • 1024×768 60Hz • 1280×800 60Hz / 60Hz RB
Video & Bağlantı
HDMI • DisplayPort • USB-C
- Video Girişleri: HDMI v1.4 Type-A • DisplayPort v1.2 • USB Type-C
- Öneri: Uyum sorunlarını önlemek için Elo USB-C to USB-C kablo (Elo P/N: E129019) önerilir.
- Input H-Sync: 30 – 80K KHz
- Input V-Sync: 50 – 75Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- Kontroller: Arka yüzde menü ve power butonları
- Dokunmatik Gesture’lar: OSD menüsünü çağırma • OSD buton fonksiyonunu kilitle/aç • Power butonunu kilitle/aç
- Settings: Auto Scan, Video Priority, Brightness, Contrast, Aspect Ratio, Sharpness, Color Temperature, Color Enhance, Low Blue Light, OSD Timeout, OSD Language, Recall Defaults, Information, Touch On Sleep Mode, Touch Through
- Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
- Lockouts: OSD, Power
Güç
DC Adaptör / USB-C
- Opsiyon 1: External DC – Opsiyonel power brick (ayrı satılır)
- Monitor Power Connector: Coaxial power jack (2.0mm pin OD, 6.4mm barrel ID, 8.8mm barrel depth)
- Giriş: 12V – 24V DC ±5%
- Adapter Output Connector: DC barrel plug (2.1mm pin ID, 5.5mm barrel OD, 9.5mm barrel length)
- Opsiyon 2 (USB-C): 5V±5%@3A / 9V±5%@3A / 15V±5%@1.8A / 20V±5%@1.35A
Güç Tüketimi
Tipik Değerler
- ON (Default %80): 4.57W
- ON (100%): 6.84W
- SLEEP (monitor + adapter): 0.40W
- OFF (monitor + adapter): 0.25W
- Maks. Operasyon: 24/7
Mekanik
Boyut & Ağırlık
- Dimensions: 6.94" × 4.72" × 1.25" / 176.2 × 120.0 × 31.7 mm
- Shipping Box: 9.13" × 6.70" × 3.74" / 232 × 170 × 95 mm
- Ağırlık (Unpackaged): 1.47 lbs / 0.66 kg
- Ağırlık (Packaged): 2.87 lbs / 1.3 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C to 40°C / 32°F to 104°F
- Depolama Sıcaklığı: -20°C to 60°C / -4°F to 140°F
- Nem: Operating 20%–80% • Storage 10%–95%
- Sealability: IPX1 (ön yüz)
- MTBF: 50,000 hours demonstrated
Sertifikalar & Uyum
Regulatory, Compliance, Energy Star
- Warranty: 3-year
- Regulatory: Australia RCM • Canada cUL, IC • China CCC • Europe CE, TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico NoM • Taiwan BSMI • United States UL, FCC • International CB • RoHS, China RoHS, WEEE
- Compliance: GLI 27kV air / 8kV contact ESD • UL62368 ball-drop • IK08 impact • TUV Rheinland (Low Blue Light) • Power collection via DDCCI
- Energy Star: Energy Star 7.0

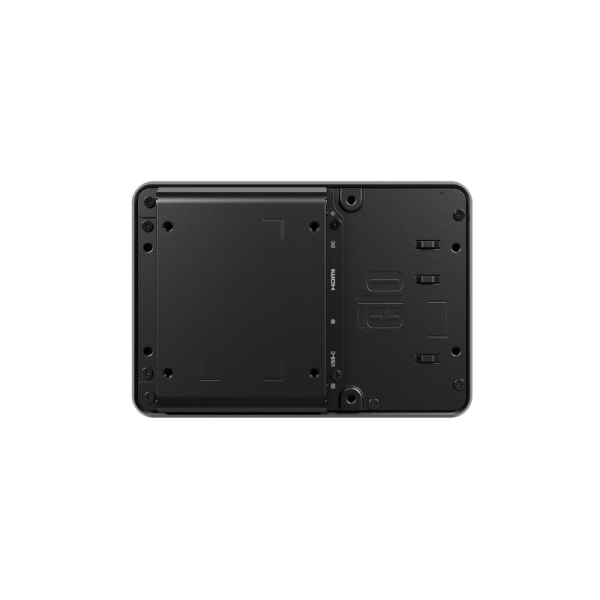

Montaj
VESA & Flush Mount
- VESA: 75 mm VESA mount
- Arayüz: 4 yandan mounting interface
- Flush Mount: Dahil braketler ile flush mount
- Not: Detaylar için dimensional drawings’e bakın
Kutu İçeriği
What's in the Box
- 0764L
- HDMI kablo
- Touch USB Cable: USB-A to USB-C
- Flush Mount Brackets (vida seti ile)
- Quick Install Guide
- EEI Label
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
- Cable Kit: DVI-D to HDMI – Elo P/N: E538507
- Power Adapter (NA): Elo P/N: E005277
- Power Adapter (EU & Korea): Elo P/N: E571601
- Power Adapter (UK): Elo P/N: E180092
- Power Adapter (China): Elo P/N: E558862
- Power Adapter (Taiwan): Elo P/N: E818655
- Power Adapter (Japan): Elo P/N: E182546
- Power Adapter (Argentina): Elo P/N: E887099
- PCAP Stylus Pen (Opsiyonel): Elo P/N: E066148
