Dokunmatik Monitör
Genel
Parça Numaraları ve Kasa
- Parça Numaraları:
- • Standlı: E351806
- • Standsız: E126288
- Kasa Rengi: Siyah

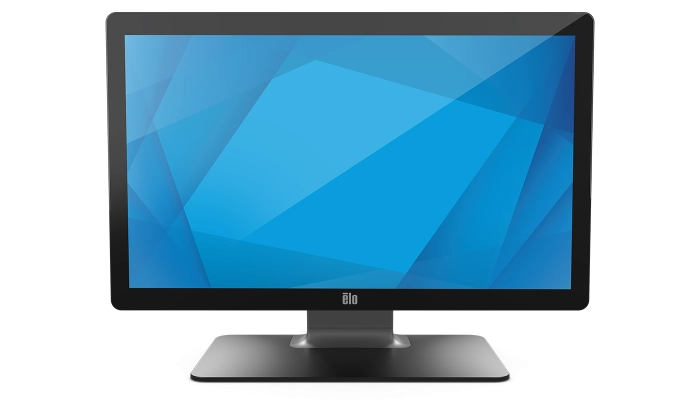

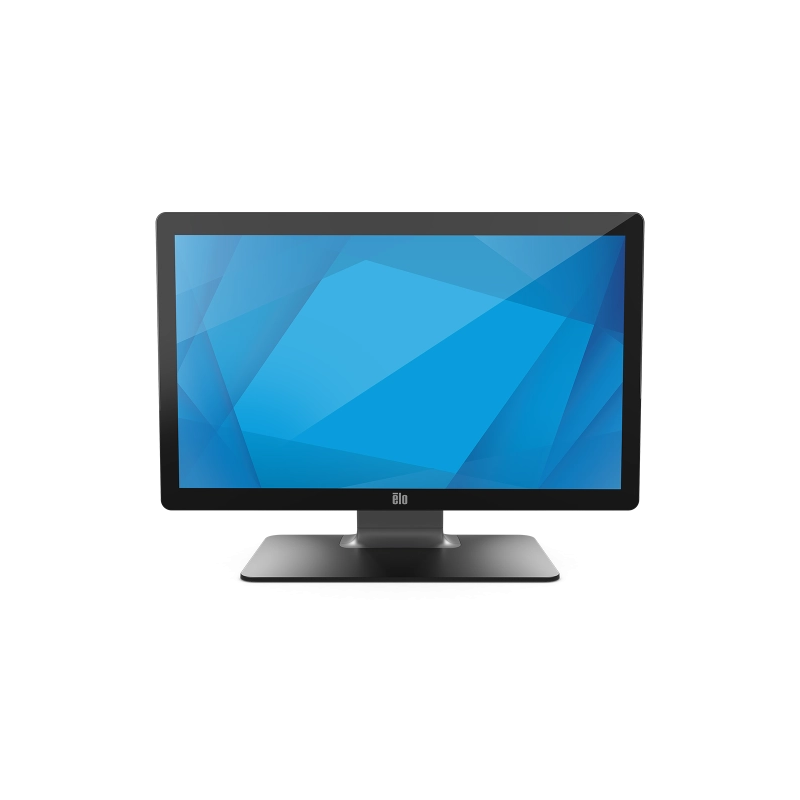

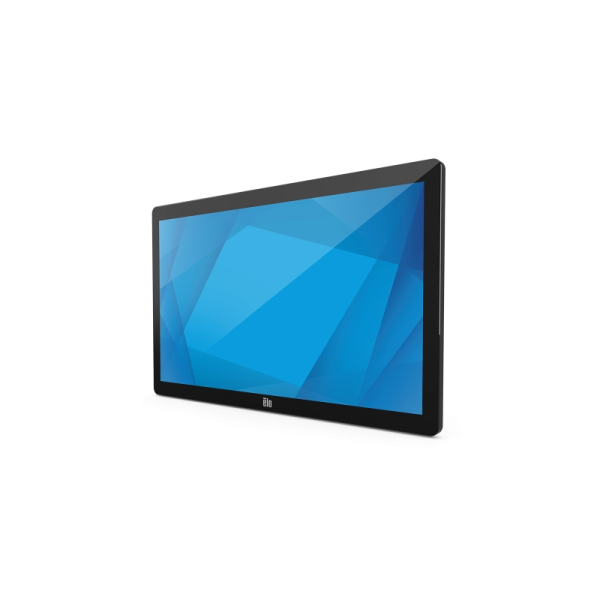

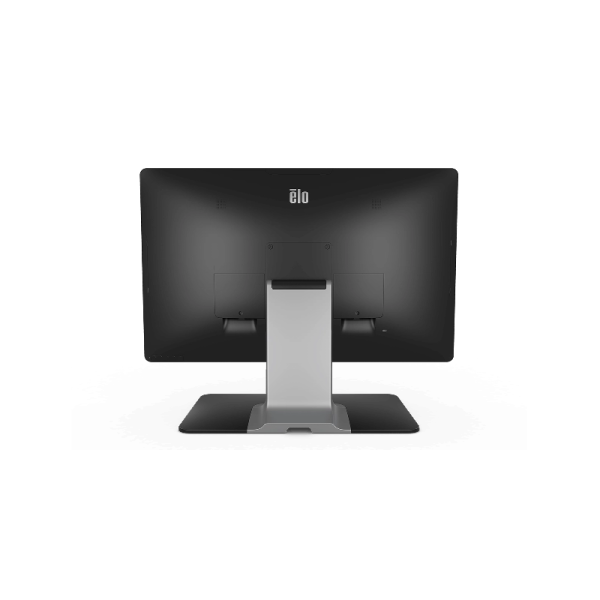

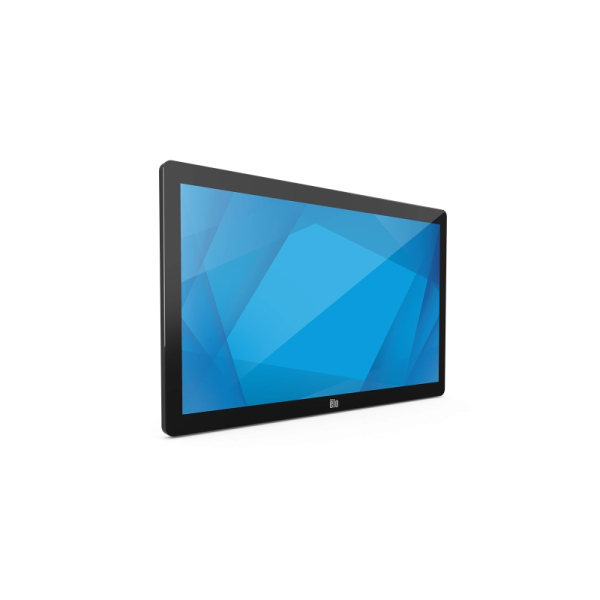

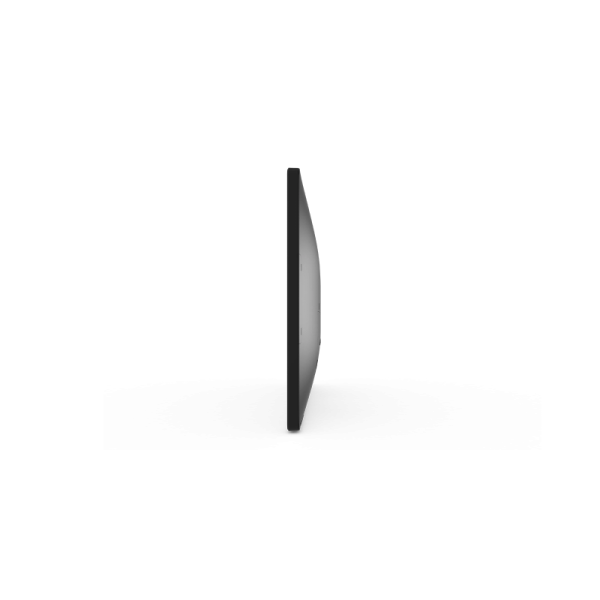

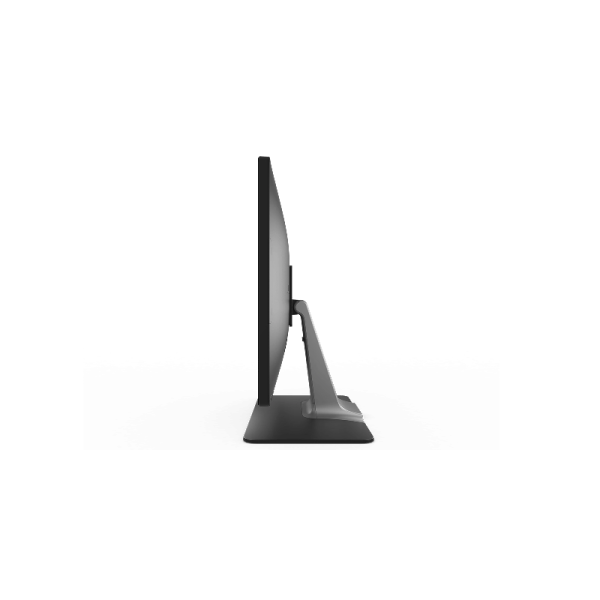

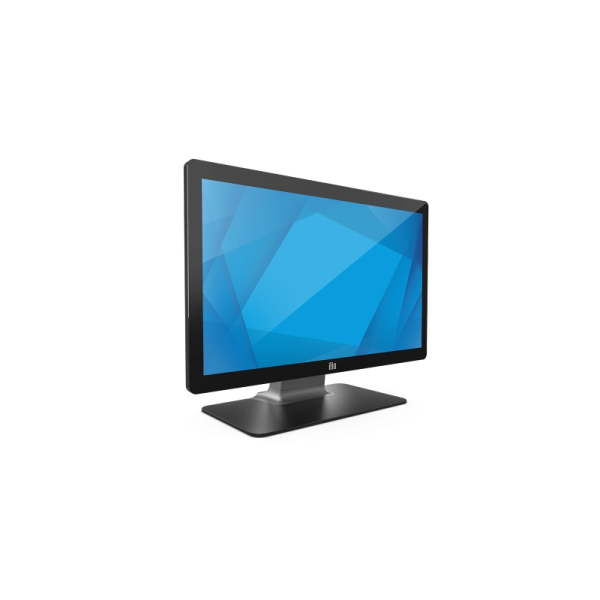

Elo 2402L 24″ Masaüstü Dokunmatik Monitör
- Net Görüntü: 23.8″ Full HD (1920×1080) çözünürlük.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi.
- Modüler Tasarım: Elo Edge Connect ile çevre birimi desteği.
- Zengin Bağlantı: HDMI, VGA ve USB port seçenekleri.
- Dayanıklılık: IPX1 sıvı ve IK06 darbe koruması.
- Geniş Görüş: 178° dikey ve yatay izleme açısı.
- Esnek Montaj: Dahili stand veya 100mm VESA uyumu.
- Uzun Ömür: 3 yıl standart garanti ve 50.000 saat MTBF.
Elo 2402L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
02-SERIES
2402L
Elo 2402L
24” Dokunmatik Monitör
Elo 2402L; 02-Series ailesinin 24 inç sınıfındaki modeli olarak, kompakt formu ve temiz tasarım çizgisiyle POS, bilgi noktaları, signage ve hospitality uygulamalarına kolay entegre olur. Elo’nun TouchPro® PCAP teknolojisi; geniş görüş açıları, yüksek görüntü netliği ve ışık geçirgenliğiyle doğru dokunma tepkisi ve canlı görüntüler sunar. 10 dokunuşa kadar destek veren yapı, tablet benzeri bir kullanıcı deneyimi hedefler.
Elo 2402L Teknik DokümanEKRAN
23.8” (16:9) TFT LCD
Full HD 1920×1080
DOKUNMATİK
TouchPro® PCAP
10-touch
EKOSİSTEM
Elo Edge Connect®
4× Micro-USB perif.
DAYANIM
50.000 saat MTBF
IK06 / IPX1 (ön)
01 ÖZELLİKLER
24” Sınıfında Netlik, Dokunmada Akıcılık.
Brilliant Display (19–27” Aile)
02-Series; 19” (kare) ve 22/24/27” (wide) seçenekleriyle aynı tasarım dilini korur. 2402L, 23.8” sınıfında Full HD görüntü sunar.
TouchPro® PCAP
Yüksek ışık geçirgenliği ve hassas dokunma tepkisiyle canlı görüntüler ve doğru temas algısı hedefler. 10 dokunuşa kadar destek verir.
Elo Edge Connect® ile Genişleme
Ekranın kenarlarına konumlanan 4× Micro-USB port sayesinde, aynı anda birden fazla çevre birimiyle özelleştirilebilir kurulumlar yapılabilir.
Periferik Seçenekleri
Parmak izi okuyucu, MSR, barkod okuyucu ve NFC adaptör gibi modüllerle POS ve self-servis kullanım senaryoları güçlendirilir.
Bağlantılar
VGA + HDMI, Combo Jack, USB Type-B ve USB 2.0 Type-A ile farklı sistemlere uyum sağlar.
Dahili Hoparlör
2×2W dahili hoparlör, HDMI veya line-in üzerinden ses senaryolarını destekler.
Elo 2402L Neden Tercih Ediliyor?
Modern Tasarım + Kolay Entegrasyon
Kompakt form faktör ve temiz arka tasarım; POS, bilgi noktası, signage ve hospitality uygulamalarında hızlı ve düzenli kurulum sağlar.
Uzun Yaşam Döngüsü
Elo, tasarım değişikliklerini minimize etmeye odaklanır; bazı modellerin 7 yılı aşan sürelerle sipariş edilebilir olmasını sağlayacak şekilde ürün sürekliliğini gözetir.
Built-to-Last Güvenilirlik
02-Series; 3 yıl standart garantiyle sunulur, opsiyonel olarak 5 yıla kadar uzatılabilir. 50.000 saat MTBF hedefiyle ticari kullanıma uygundur.
02 KULLANIM ALANLARI
POS’tan Signage’a
Tek Ekranla Çok Senaryo
İşletmelerin ihtiyaçları aynı değil. 2402L; kasa önü işlem, restoran self-servis sipariş, bilgi noktaları ve vitrin içi signage gibi farklı kurulumlarda modern bir görünümü korurken pratik entegrasyon sunar.
Perakende
POS, kampanya ekranı, müşteri etkileşim noktaları ve sadakat programları.
Hospitality
Resepsiyon/danışma noktaları, rezervasyon ve hizmet ekranları.
Kamu / Kurumsal
Bilgi noktaları, yönlendirme ekranları ve işlem kioskları.
Restoran / QSR
Self-servis sipariş ve menü görüntüleme ekranları.
Kiralama & Staging
Etkinlik kurulumları, geçici demo alanları ve hızlı kurulum gereken noktalar.
Signage + Dokunmatik
İç mekân signage senaryolarında dokunmatik etkileşim ekleme.
EKRAN & DOKUNMATİK
23.8” Wide
Full HD 1080p
2402L; 23.8” (16:9) TFT LCD (LED) panel ile 1920×1080 çözünürlük sunar. TouchPro® PCAP dokunmatik katman, 10 dokunuşa kadar destek verir. Geniş görüş açıları (±89°), perakende ve hizmet noktalarında daha rahat izleme sağlar.
BAĞLANTILAR & MONTAJ
HDMI + VGA
VESA 100mm + Edge Connect
2402L; VGA ve HDMI girişleriyle esnek görüntü bağlantısı sunar. Dokunmatik arayüz USB üzerinden sağlanır. 4× Micro-USB yan port, Edge Connect çevre birimleriyle kişiselleştirilebilir kurulumlara imkan tanır.
Montaj: VESA 4 delikli 100mm arka montaj arayüzü. Koruma: IPX1 (ön yüz), IK06 darbe dayanımı. Güç: 12V DC (adaptör ile).
1
Kurulum Esnekliği
VESA + stand seçenekleri
2
Modüler Ekosistem
Periferiklerle büyür
3
Built-to-Last
50.000 MTBF
ELO 2402L ÖNE ÇIKANLAR
Tek seri,
çok kurulum
çok kurulum
02-Series; POS, bilgi noktası, signage ve hospitality uygulamalarında kolay entegrasyon için tasarlanmış kompakt form ve temiz tasarım sunar. 2402L; 24” sınıfındaki Full HD ekranıyla daha geniş bir çalışma alanı sağlar.
06 Teknik Özellikler
23.8” TouchPro® PCAP Dokunmatik Monitör – Teknik Özellikler
23.8” diyagonal boyuta sahip TouchPro® PCAP dokunmatik monitör; 10 dokunuş desteği, net Full HD görüntü ve zengin I/O seçenekleriyle POS, self-servis, kiosk ve kurumsal kullanım senaryolarında güvenilir bir dokunmatik arayüz sunar. Ön yüz IPX1 koruması, IK06 darbe dayanımı ve 50.000 saat MTBF değeriyle ticari kullanım için uzun ömürlü bir çözüm olarak konumlanır.
Dokunmatik
TouchPro® PCAP – 10 Dokunuş
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunma Kapasitesi: 10 Touch
- Dokunmatik Arayüz: USB
- Yüzey: Şeffaf (Clear)
Ses
Entegre Hoparlörler
- Hoparlör: 2 × 2W dahili
- Ses Bağlantısı: Combo Jack
Ekran
Boyut, Oran, Alan ve Çözünürlük
- Diyagonal Boyut: 23.8” diyagonal, Active Matrix TFT LCD (LED)
- En/Boy Oranı: 16:9
- Aktif Alan: 20.75" × 11.67" / 527.04 mm × 296.46 mm
- Çözünürlük: 1920 × 1080 @ 50, 60Hz
- Renk Sayısı: 16.7 milyon
Görüş Açısı
Yatay / Dikey
- Yatay: ±89° (178° toplam)
- Dikey: ±89° (178° toplam)
Görüntü
Parlaklık ve Kontrast
- Parlaklık (tipik):
- • LCD Panel: 250 nit
- • TouchPro PCAP: 225 nit
- Kontrast: 1000:1
Performans
Tepki Süresi
- Toplam Tepki Süresi (tipik): 16 ms
Bağlantı Noktaları
I/O Portları
- Video: VGA • HDMI
- Ses: Combo Jack
- Güç: DC Jack
- USB: USB Type-B (Touch) • USB 2.0 Type-A
- Çevre Birimi: 4 × Micro USB
Video Girişi
Format ve Kablolar
- VGA: VGA DE-15 (DB-15) erkek kablo kutuya dahildir
- HDMI: HDMI kablosu kutuya dahildir
Video Frekansı
Giriş Aralığı
- Yatay: 30 – 82 KHz
- Dikey: 50 – 75 Hz
OSD
Kontroller, Diller ve Kilitleme
- Erişim: Alt bölümdeki düğmeler üzerinden
- Kontroller: Menu, Up, Down, Select
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Japonca, Geleneksel Çince, Basitleştirilmiş Çince, Rusça, Korece
- Kilitleme: OSD • Güç
OSD Ayarları
Menü Üzerinden Yapılandırma
- Parlaklık, Kontrast, Clock, Phase, H-position, V-position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature
- OSD Timeout, OSD Language, Volume, Mute, Recall Defaults, Audio Select, Power LED ON/OFF, Touch Thru
Güç
Giriş Değerleri ve Konnektör
- Giriş Voltajı: 12VDC ±%5 • 100–240VAC, 50/60Hz
- Güç Konnektörü: Koaksiyel güç jakı (2.1 mm pin dış çap, 6.4 mm barrel iç çap)
Güç Tüketimi
Tipik Değerler (Monitör + AC/DC Adaptör)
- Açık (Varsayılan – %75 Parlaklık): 14.33 W
- Açık (Tipik – %100 Parlaklık): 16.81 W
- Uyku: 0.974 W
- Kapalı: 0.279 W
Montaj
VESA

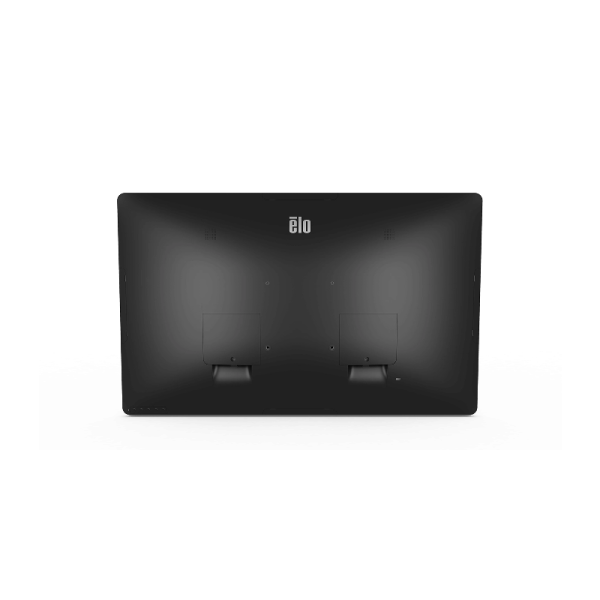

- VESA: Arka yüzde 100mm 4-delik montaj arayüzü
Çevre Birimi Montajı
Micro USB Yan Portlar
- Portlar: 4 × Micro USB (Üst, Alt, Sol, Sağ)
Mekanik
Monitör Ölçüleri
- Standsız: 13.94" × 22.62" × 1.69" / 354.1 mm × 574.6 mm × 42.8 mm
- Standlı: 17.04" × 22.62" × 9.17" / 432.9 mm × 574.6 mm × 233 mm
Paketleme
Kutu Ölçüleri
- Standlı: 20.71" × 26.77" × 12.52" / 526 mm × 680 mm × 318 mm
- Standsız: 18.11" × 26.77" × 6.65" / 460 mm × 680 mm × 169 mm
Ağırlık
Paketsiz
- Standlı: 21.58 lbs / 9.80 kg
- Standsız: 14.73 lbs / 6.69 kg
Ağırlık
Paketli
- Standlı: 28.45 lbs / 12.92 kg
- Standsız: 22.39 lbs / 10.17 kg
Çevresel Koşullar
Sıcaklık, Nem ve Sızdırmazlık
- Çalışma Sıcaklığı: 0°C – 40°C
- Depolama Sıcaklığı: −20°C – 60°C
- Nem: Çalışma: %20–%80 • Depolama: %10–%95 (maks. 38.7°C ıslak termometre)
- Sızdırmazlık: Dokunmatik panel çerçeveye sızdırmaz; dokunmatik panel LCD’ye sızdırmaz
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Koruma
IP ve Darbe Dayanımı
- IP: IPX1 (yalnızca ön yüz)
- Darbe Dayanımı: IK06
Garanti
Standart Kapsam
- Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI
- United States FCC, UL • Japan VCCI • International CB • Australia RCM • Russia EAC • Mexico CoC
- RoHS, China RoHS, WEEE, REACH • India BIS
Güç Kabloları
Bölgesel Opsiyonlar (C13)
- • North America Power Cable C13 – Elo P/N: E593865
- • Australia Power Cable C13 – Elo P/N: E594067
- • Europe Power Cable C13 – Elo P/N: E594264
- • Korea Power Cable C13 – Elo P/N: E594466
- • China Power Cable C13 – Elo P/N: E594670
- • Taiwan Power Cable C13 – Elo P/N: E594869
- • Japan Power Cable C13 – Elo P/N: E793799
Kutu İçeriği
Standart İçerik
- Touchmonitor
- Quick Install Guide
- 3 × kablo bağı (tie wrap)
- VGA kablo
- HDMI kablo
- Touch USB kablo
- Ses kablosu
- Power brick
- NA güç kablosu
- EU güç kablosu
- EEI etiketi
- 4 vida (E126288 için)
- 2 × kablo kapağı vidası
Yedek Parça
DC Güç Adaptörü
- Power Brick 50W: E593661
Opsiyonel Çevre Birimleri
Elo Edge Connect™ Aksesuarları
- • Manyetik Kart Okuyucu (MSR) – Elo P/N: E001002
- • Parmak İzi Okuyucu – Elo P/N: E134286
- • 2D Barkod Okuyucu (Siyah – SE2707) – Elo P/N: E393160
- • 2D Barkod Okuyucu (Siyah – SE4720) – Elo P/N: E384627
- • 2D Barkod Okuyucu (Siyah – SE4107) – Elo P/N: E245047
- • EMV Cradle (MagTek eDynamo) – Elo P/N: E375343
- • EMV Cradle (Ingenico RP457c – Audio Jack, BT, USB) – Elo P/N: E586981
- • EMV Cradle (Ingenico RP457c – BT, USB) – Elo P/N: E710930
- • Durum Işığı (Micro-USB) – Elo P/N: E644767
- • Webcam – Elo P/N: E201494
- • RFID – Elo P/N: E673037
- • Elo Edge Connect™ Speaker Bar (Siyah) – Elo P/N: E894719
- • Elo Edge Connect™ Speaker Bar (Beyaz) – Elo P/N: E133780
Stand, Montaj ve Kitler
Kurulum Aksesuarları
- • Duvar Montaj Kiti (75mm/100mm VESA) – Elo P/N: E143088
- • 1.8m Kablo Kiti – Elo P/N: E408193
- • Elo Stand 2402/3-2702/3 (Siyah, 100mm VESA) – Elo P/N: E509844
- • Slim Self-Service Countertop Stand (75mm/100mm VESA) – Elo P/N: E514693
- • Slim Self-Service Floor Stand (75mm/100mm VESA) – Elo P/N: E514881 + E515260
- • Elo Backpack® 4 (Value Model) – Elo P/N: E393754
- • Elo Backpack® 4 (Standard Model) – Elo P/N: E393359
- • Wallaby™ Pro tezgâh üstü stand – Elo P/N: E989127
- • Wallaby™ Pro ayaklı stand – Elo P/N: E989314 + E989512
- • Wallaby™ Pro çift yüzlü ayaklı stand – Elo P/N: E989314 + E989314 + E989705
- • Wallaby™ Pro duvar montaj standı – Elo P/N: E989127 + E990079
