Dokunmatik Monitör
Genel
Parça Numaraları ve Kasa
- Standlı: E351388
- Standsız: E125695
- Kasa Rengi: Siyah

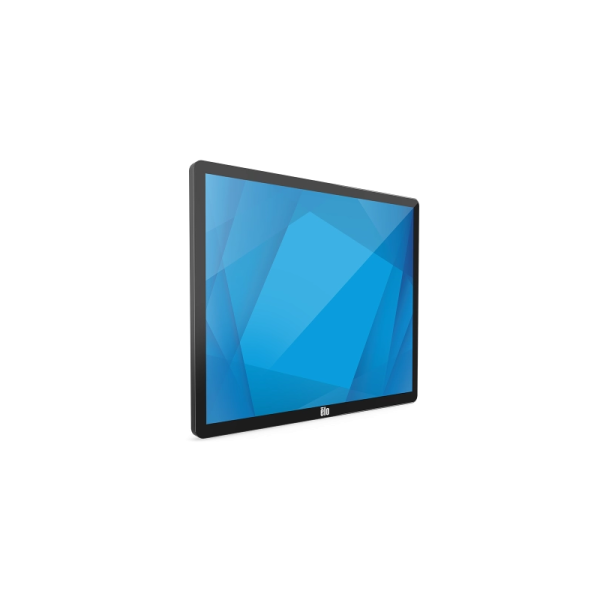

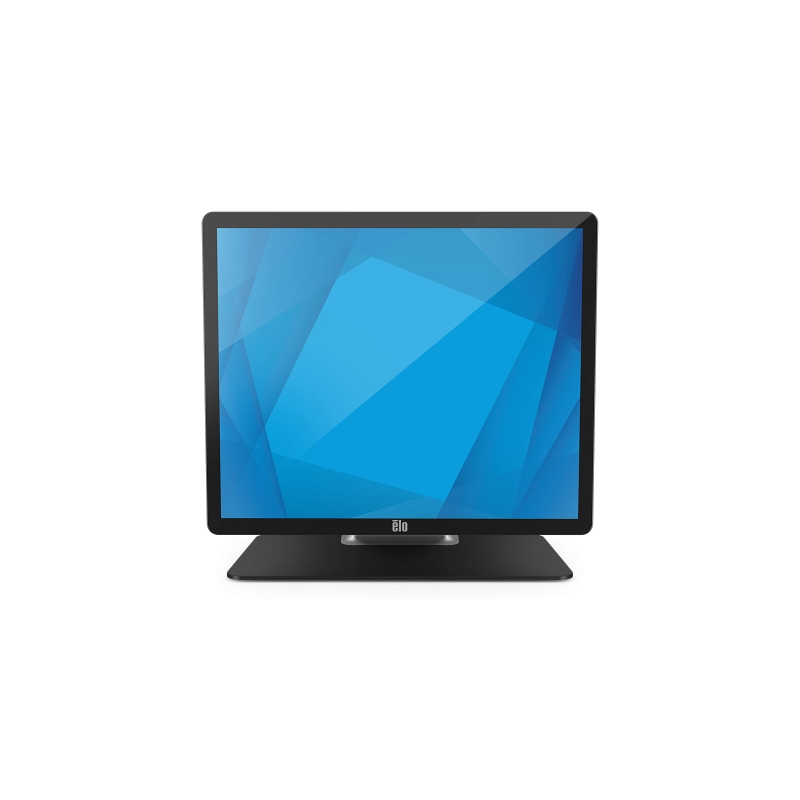

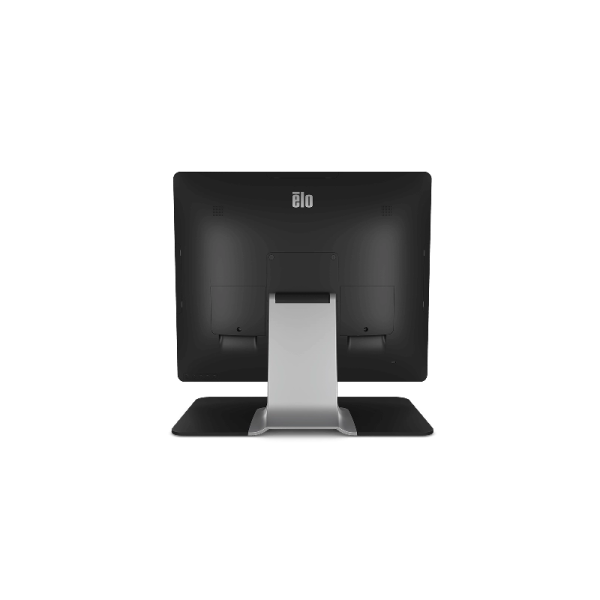

Elo 1902L 19″ Masaüstü Dokunmatik Monitör
- Net Görüntü: 19 inç Full HD (1920×1080) çözünürlük ve 10 nokta hassas dokunmatik ekran.
- Tek Kablo Bağlantısı: USB-C üzerinden güç, görüntü ve veri aktarımı (ayrıca HDMI ve DisplayPort desteği).
- Yüksek Dayanıklılık: IP54 sıvı/toz koruması ve IK08 darbe direncine sahip sağlam tasarım.
- Modüler Aksesuar Desteği: Kenarlara barkod okuyucu, kart okuyucu (MSR) ve kamera takılabilen Edge Connect yapısı.
- Endüstriyel Uyumluluk: Kiosk, POS ve depo otomasyonu için VESA uyumlu, düşük güç tüketimli tasarım.
- Göz Konforu: Parlama önleyici yüzey ve düşük mavi ışık modu.
Elo 1902L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
02-SERIES
1902L

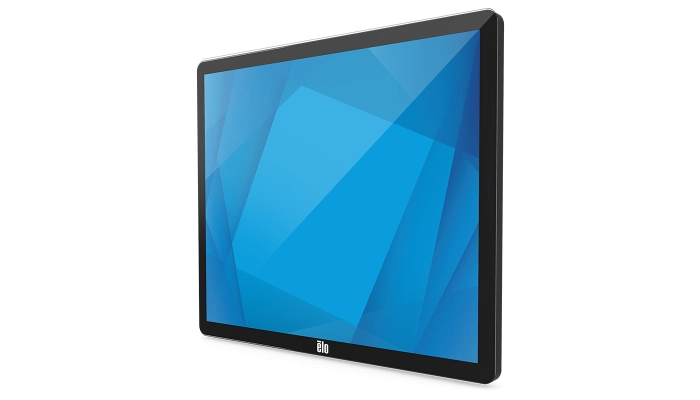

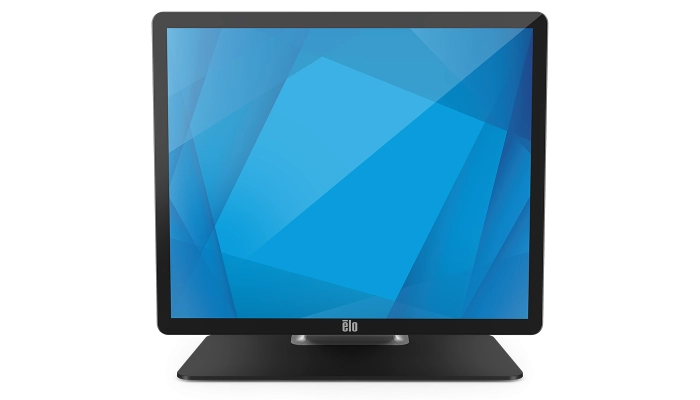

Elo 1902L
19” (5:4) Dokunmatik Monitör
02-Series ailesinin 19” kareye yakın (5:4) modeli 1902L; kompakt formu, temiz tasarımı ve Elo TouchPro® PCAP (10-touch) teknolojisiyle POS, POI ve hospitality uygulamalarında hızlı entegrasyon sağlar. Elo Edge Connect® ile ekranın kenarına 4 adede kadar çevre birimi ekleyebilir; ihtiyaçlar değiştikçe modülleri sonradan ekleyip taşıyabilirsiniz.
Elo 1902L Teknik DokümanEKRAN
19” (5:4) TFT LCD
1280×1024
DOKUNMATİK
TouchPro® PCAP
10-touch
PARLAKLIK
LCD: 250 nit
PCAP: 225 nit
MONTAJ
VESA 100mm
Stand opsiyonlu
01 ÖZELLİKLER
Kompakt. Modüler. POS’a Doğal Uyum.
19” 5:4 Format
POS ve klasik arayüzlerde alanı verimli kullanır; dar tezgâhlarda daha rahat konumlanır.
TouchPro® PCAP (10-touch)
Tablet benzeri çoklu dokunuş deneyimi; hızlı, akıcı ve hassas dokunmatik tepki.
Elo Edge Connect®
Parmak izi, MSR, barkod okuyucu, NFC gibi modülleri ekleyerek çözümü ihtiyaca göre şekillendirin.
Entegre Hoparlör
2×2W dahili hoparlör; HDMI veya Line-in üzerinden ses desteği.
Çoklu Bağlantı
VGA + HDMI + USB Touch; Combo jack ile ses giriş/çıkışı.
Düşük Güç Tüketimi
Tipik: 13.07W (@%80) / 14.58W (@%100) – uzun süre açık kalan noktalarda avantaj.
Elo 1902L Neden Tercih Ediliyor?
5:4 ile POS’a Tam Oturur
Kasa önü ekranlarında “gereksiz genişlik” olmadan okunabilir arayüz; kompakt kurulum.
Edge Connect Ekosistemi
Periferikleri ekrana entegre ederek daha az kablo karmaşası ve daha bütüncül bir kullanıcı deneyimi.
Uzun Ömürlü Ürün Döngüsü
3 yıl standart garanti + 5 yıla kadar uzatma opsiyonu; 50.000 saat MTBF ile ticari sınıf güven.

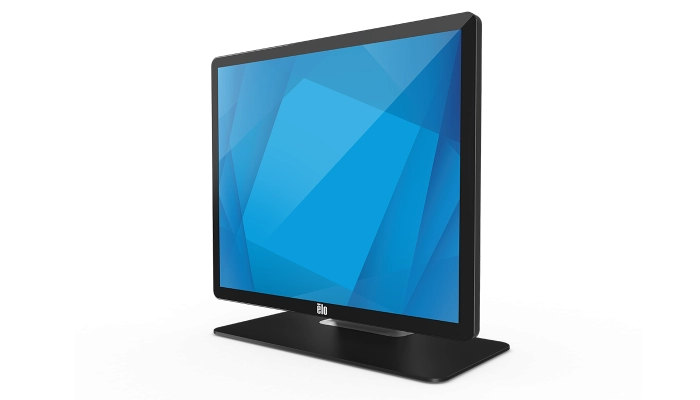

02 KULLANIM ALANLARI
POS • POI
Hospitality • Signage
1902L; mağaza içi bilgi noktaları, kasa önü POS, servis noktaları ve yönlendirme ekranları için temiz tasarım + modüler çevre birimi desteğini bir araya getirir.
Perakende POS
Kompakt 5:4 ekran; dar tezgâhlarda konforlu yerleşim.
POI / Price Checker
Edge Connect ile barkod okuyucu entegrasyonu; self-service bilgi noktaları.
Hospitality
Servis/loyalty noktalarında hızlı dokunma; dayanıklı ticari sınıf tasarım.
Rental & Staging
Hızlı kurulum ve çoklu bağlantı; geçici projelerde pratik kurulum.

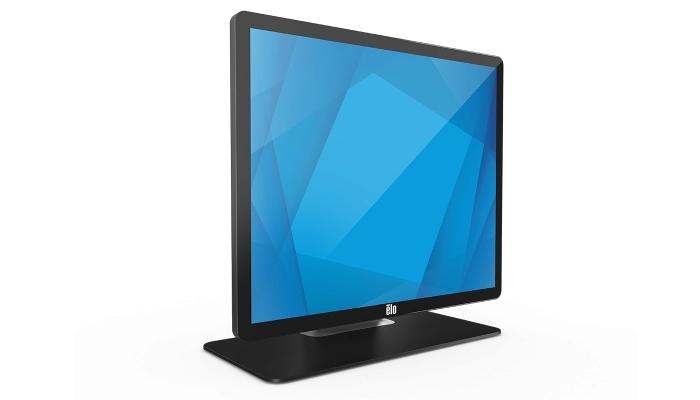

EKRAN & DOKUNMATİK
19” 5:4
1280×1024
Geniş görüş açısı (178°) ve 1000:1 kontrast oranıyla net görüntü sunar. LCD panel 250 nit; TouchPro PCAP ile tipik 225 nit seviyesinde ışık geçirgenliği elde edilir.

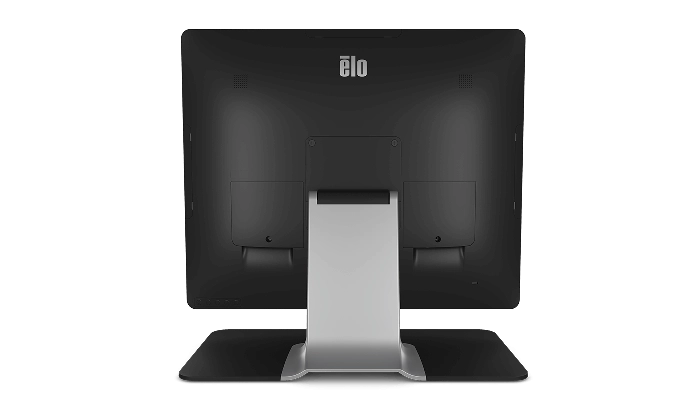

BAĞLANTI & MONTAJ
VGA + HDMI
USB Touch
Video girişleri: VGA ve HDMI. Dokunmatik arayüz: USB Type-B. Ek olarak USB 2.0 Type-A portu ve 4× Micro-USB çevre birimi bağlantı noktası (Edge Connect) bulunur.
VESA 100mm ile duvar/pole/shelf montaj seçenekleri; “with stand / without stand” SKU’larıyla proje ihtiyacına göre seçilebilir.
1
Format
19” 5:4
2
Modülerlik
Elo Edge Connect
3
Kurulum
Bağlantı + montaj
ELO 1902L ÖNE ÇIKANLAR
5:4 ekranın avantajı
POS’ta daha verimli alan
POS’ta daha verimli alan
1902L’nin 5:4 formatı; kasa önü POS gibi klasik arayüzlerde daha dengeli görüntü alanı sunar. Geniş ekranların tezgâh üstünde yarattığı ‘yer kaybını’ azaltır.
06 Teknik Özellikler
Elo 19" PCAP Touchmonitor (5:4) – Teknik Özellikler
5:4 form faktörlü 19” Elo dokunmatik monitör; TouchPro® PCAP (10-touch), VGA + HDMI bağlantıları, Edge Connect™ için 4 adet Micro-USB portu ve VESA 100mm montaj desteğiyle POS, kiosk ve endüstriyel ekran ihtiyaçları için kompakt ve dengeli bir çözüm sunar.
Dokunmatik
Teknoloji & Kapasite
- Teknoloji: TouchPro® Projected Capacitive (PCAP)
- Kapasite: 10 Touch
- Arayüz: USB
- Yüzey: Clear
Ekran
Boyut, Oran ve Çözünürlük
- Diyagonal Boyut: 19” Active Matrix TFT LCD (LED)
- En/Boy Oranı: 5:4
- Aktif Alan: 14.76" × 11.80" / 374.78 × 299.83 mm
- Çözünürlük: 1280 × 1024
Görüntü
Görüş Açısı, Renk, Parlaklık
- Görüş Açısı: Yatay ±89° (178° toplam) • Dikey ±89° (178° toplam)
- Renk Sayısı: 16.7 milyon
- Parlaklık (tipik): LCD 250 nit • TouchPro PCAP 225 nit
- Kontrast: 1000:1
- Tepki Süresi (tipik): 14 ms
Uyumluluk
Desteklenen Diğer Çözünürlükler
- 640×480 @ 60Hz
- 720×400 @ 70Hz
- 640×400 @ 70Hz
- 800×500 @ 60Hz
- 800×600 @ 56Hz, 60Hz
- 1024×768 @ 60Hz
- 1280×720 @ 58Hz, 60Hz
- 1280×800 @ 60Hz
- 1280×1024 @ 60Hz
OSD
Ekran Üstü Menü
- Kontroller: Menu, Up, Down, Select
- Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, Volume, Mute, Recall Defaults, Audio Select, Power LED ON/OFF, Touch Thru
- Diller: English, French, Italian, German, Spanish, Japanese, Traditional Chinese, Simplified Chinese, Russian, Korean
- Kilitleme: OSD • Güç
Bağlantılar
I/O Portları
- Video: VGA • HDMI
- Ses: Combo Jack
- Güç: DC Jack
- USB: USB Type B • USB 2.0 Type A
- Edge Connect™: 4× Micro-USB yan port (Üst/Alt/Sol/Sağ)
Ses
Hoparlör
- Dahili Hoparlör: 2 × 2W
Video Frekansı
Giriş Aralıkları
- Yatay: 30 – 82 kHz
- Dikey: 50 – 75 Hz
- Giriş Formatı: VGA (kablo dahil) • HDMI (kablo dahil)
Güç
Giriş ve Tüketim
- Giriş Gerilimi: 12VDC ± %5 • 100–240VAC, 50/60Hz
- Güç Konnektörü: Koaksiyel güç jakı (2.1 mm pin dış çap, 6.4mm barrel iç çap)
- Tipik Tüketim (Monitör + Adaptör):
- • ON (Varsayılan %80 parlaklık): 13.07 W
- • ON (Tipik %100 parlaklık): 14.58 W
- • SLEEP: 0.66 W
- • OFF: 0.32 W
Mekanik
Ölçüler ve Ağırlık
- Ölçüler (standsız): 13.96" × 16.91" × 1.64" / 354.6 × 429.6 × 41.6 mm
- Ölçüler (standlı): 15.66" × 16.91" × 7.61" / 397.7 × 429.6 × 193.4 mm
- Kutu Ölçüsü (standlı): 18.97" × 20.75" × 10.24" / 482 × 527 × 260 mm
- Kutu Ölçüsü (standsız): 18.97" × 20.75" × 7.48" / 482 × 527 × 190 mm
- Ağırlık (ambalajsız): Standlı 13.9 lb / 6.3 kg • Standsız 9.48 lb / 4.3 kg
- Ağırlık (ambalajlı): Standlı 21.6 lb / 9.8 kg • Standsız 14.33 lb / 6.5 kg
Çevresel Koşullar
Sıcaklık, Nem, MTBF
- Çalışma: 0°C – 40°C
- Depolama: -20°C – 60°C
- Nem: Çalışma %20–%80 • Depolama %10–%95 (maks. 38.7°C wet bulb)
- MTBF: 50.000 saat (kanıtlanmış)
Montaj & Dayanıklılık
VESA, IP ve Darbe
- VESA: Arka yüzde 100mm, 4-delik montaj arayüzü
- Ingress Protection: IPX1 (sadece ön yüz)
- Darbe Koruması: IK06
Garanti
Standart
- Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI
- United States FCC, UL • Japan VCCI • International CB • Australia RCM • Russia EAC • Mexico CoC • India BIS
- RoHS, China RoHS, WEEE, REACH
Güç Kabloları
Bölgesel Kablo Opsiyonları
- North America Power Cable C13 – Elo P/N: E593865
- Australia Power Cable C13 – Elo P/N: E594067
- Europe Power Cable C13 – Elo P/N: E594264
- Korea Power Cable C13 – Elo P/N: E594466
- China Power Cable C13 – Elo P/N: E594670
- Taiwan Power Cable C13 – Elo P/N: E594869
- Japan Power Cable C13 – Elo P/N: E793799
Kutu İçeriği
Standart İçerik
- Touchmonitor
- Quick Install Guide
- 3× Tie wraps
- VGA cable
- HDMI cable
- Touch USB cable
- Audio cable
- Power brick
- NA Power cable
- EU Power cable
- EEI Label
- 4× Screws (E125695 için)
Yedek Parça
DC Güç Kaynağı
- Power Brick 50W: E593661
Opsiyonel Çevre Birimleri
Elo Edge Connect™ Aksesuarları
- Magnetic Stripe Reader (MSR) – Elo P/N: E001002
- Fingerprint Scanner – Elo P/N: E134286
- 2D Barcode Scanner (SE4720) – Elo P/N: E384627
- 2D Barcode Scanner (SE4107) – Elo P/N: E245047
- EMV Cradle for MagTek eDynamo – Elo P/N: E375343
- EMV Cradle for Ingenico RP457c (Audio Jack, BT, USB) – Elo P/N: E586981
- EMV Cradle for Ingenico RP457c (BT, USB) – Elo P/N: E710930
- Status Light (Micro-USB) – Elo P/N: E644767
- 3D Camera – Elo P/N: E134699
- Webcam – Elo P/N: E201494
- RFID – Elo P/N: E673037
- Elo Edge Connect™ Speaker Bar (Black) – Elo P/N: E894719
- Elo Edge Connect™ Speaker Bar (White) – Elo P/N: E133780
Standlar, Montajlar & Kitler
Uyumlu Aksesuarlar
- Wall Mount Kit (75mm / 100mm VESA) – Elo P/N: E143088
- Shelf Mount Bracket (75mm / 100mm VESA) – Elo P/N: E043382
- Pole Mount Bracket (75mm / 100mm VESA) – Elo P/N: E045151
- 1.8m Cable Kit – Elo P/N: E408193
- Elo Stand 1902/3-2202/3 (Black, 100mm VESA) – Elo P/N: E804330
- Elo Backpack® 4 (Value Model) – Elo P/N: E393754
- Elo Backpack® 4 (Standard Model) – Elo P/N: E393359
