Dokunmatik Monitör
Genel
Parça Numaraları ve Kasa
- IntelliTouch: E266835
- AccuTouch: E607608
- Kasa Rengi: Dark Gray

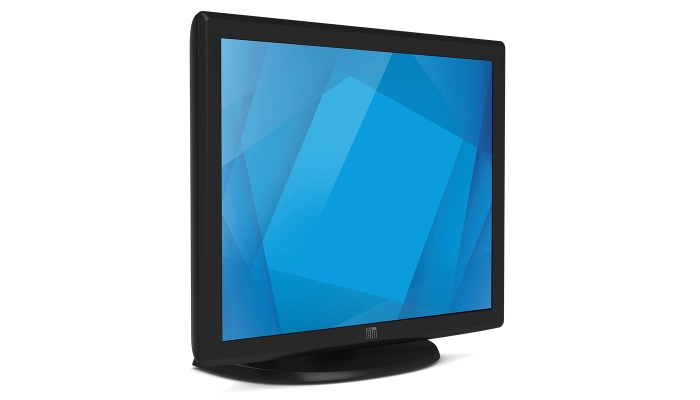

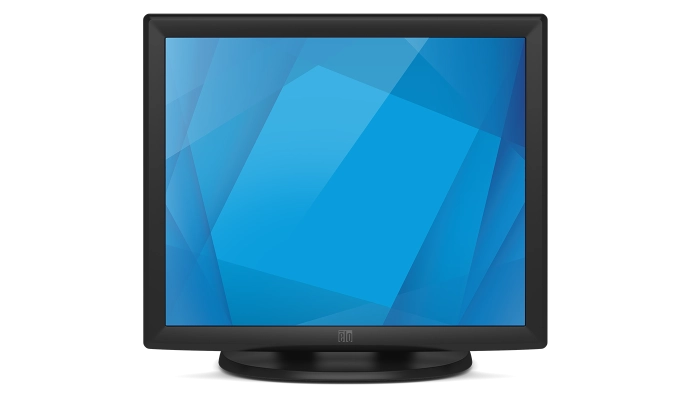

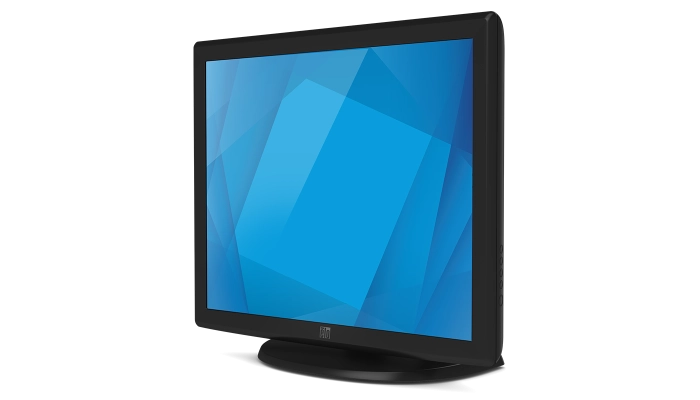

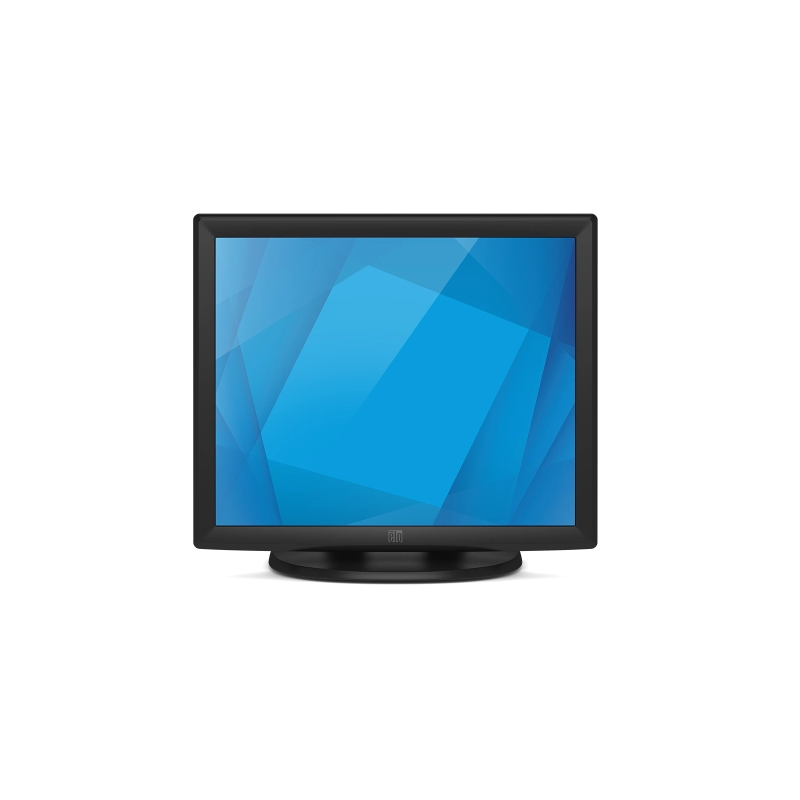

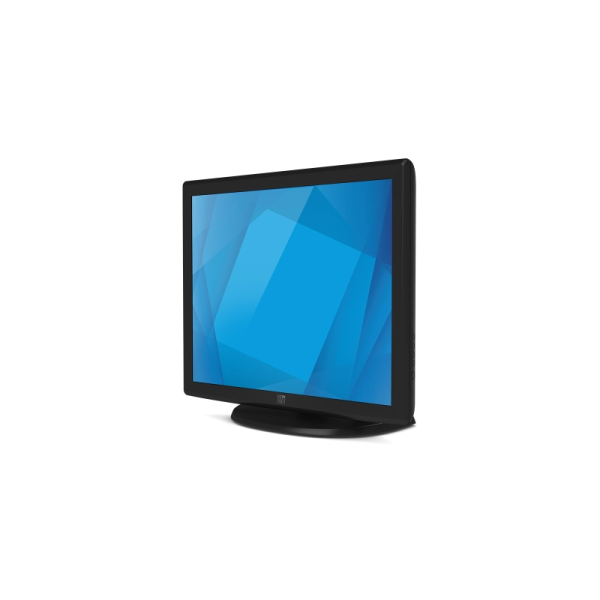

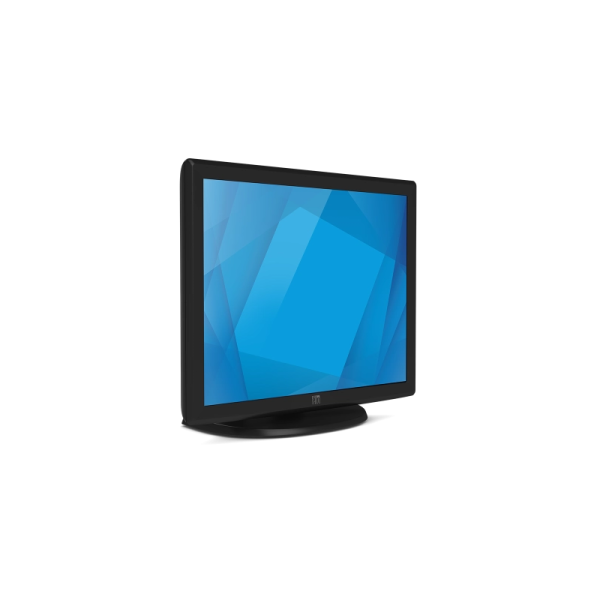

Elo 1915L 19″ Masaüstü Dokunmatik Monitör
- Perakende ve konaklama ortamları için tasarlanmış kompakt ve ekonomik çözüm
- Sabit tabanlı, masaüstü veya VESA montaj seçenekleri ile esnek kullanım
- POS/POI uygulamaları için USB ve RS232 dahil geniş bağlantı arabirimleri
- MSR uyumlu, ergonomik tasarım ve sahada kolay montaj desteği
- AccuTouch® 5-Telli Rezistif Dokunmatik Teknoloji
- IntelliTouch® Yüzey Akustik Dalga (SAW) Teknolojisi
- 19” TFT LCD ekran, 1024 x 768 çözünürlük ve yansıma önleyici cam
- Toz, kir ve sıvılara karşı sızdırmaz dokunmatik ekran
- Enerji tasarruflu LED arka aydınlatma ve düşük güç tüketimi
- Elo’nun ticari sınıf dayanıklılığı ve 3 yıl garanti desteği
Açıklama
Açıklama
STANDARD FORMAT
1915L
Elo 1915L
19” (5:4) Dokunmatik Monitör
Sürekli kullanım için “built-for-touch” tasarlanan Elo 1915L; sağlam gövdesi, yan kontrol tuşları ve kilitleme (lockout) desteğiyle perakende, hospitality ve kamuya açık alanlarda güvenle çalışır. Parmak, eldiven veya yumuşak stylus ile hızlı ve doğru dokunuş algılama; AccuTouch® (5-wire resistive) veya IntelliTouch® (SAW) seçenekleriyle esnek kullanım sunar.
Elo 1915L Teknik DokümanEKRAN
19” (5:4) TFT LCD
1280×1024
DOKUNMATİK
AccuTouch® (5-wire)
veya IntelliTouch® (SAW)
ARAYÜZ
Dual Serial / USB
RS232 + USB hazır
GÜÇ
100–240VAC (dahili)
Ops. 12VDC
01 ÖZELLİKLER
Kamuya Açık Kullanım İçin Hazır
İki Dokunmatik Seçeneği
AccuTouch® 5-wire resistive veya IntelliTouch® SAW ile uygulama koşullarına uygun seçim.
Eldiven & Stylus Uyumu
Parmak, eldiven veya yumuşak stylus ile hızlı ve doğru giriş algılama.
Dual Serial/USB
RS232 (DB-9) ve USB Type-B ile eski sistemlerle ve güncel PC’lerle uyum.
Yan Kontroller + Lockout
Ön yüzü temiz tutan yan kontrol yerleşimi; OSD ve güç kilidiyle kamuya açık kullanım.
Sealed Touchscreen
Ekran; kir, toz ve sıvılara karşı sızdırmaz tasarım yaklaşımıyla daha güvenli işletim.
Ticari Sınıf Güven
50.000 saat MTBF ve 3 yıl standart garanti; 5 yıla kadar servis uzatma seçenekleri.
Elo 1915L Neden Tercih Ediliyor?
Legacy Sistemlerle Uyum
VGA + RS232 desteği sayesinde kurulu altyapılara hızlı adaptasyon; USB ile modern entegrasyon.
Public Use için Tasarım
Yan kontroller, lockout fonksiyonları ve sağlam “built-for-touch” yapı ile kesintisiz çalışma.
Ekonomik ve Dayanıklı
Uygun toplam sahip olma maliyeti; uzun ürün döngüsü ve ticari sınıf dayanıklılık.
02 KULLANIM ALANLARI
Perakende • Hospitality
POI • Service Desk
1915L; klasik 5:4 formatı, tek dokunuşlu endüstriyel touch seçenekleri ve dual serial/USB altyapısıyla kasa önü, servis noktaları ve bilgi ekranlarında güvenilir bir çözüm sunar.
POS & Kasa Önü
5:4 format ve stabil tilt stand ile masaüstünde güvenli kullanım.
Point of Information
Kamuya açık alanlarda lockout ve yan kontrol tasarımıyla daha kontrollü işletim.
Hospitality
Servis/rezervasyon noktalarında eldiven/stylus uyumu ve sağlam yapı.
Legacy Entegrasyon
VGA ve RS232 ile eski sistemlerde dahi hızlı entegrasyon.
EKRAN & DOKUNMATİK
19” 5:4
1280×1024
Geniş görüş açısı (170°/160°) ve 1000:1 kontrast oranıyla net görüntü sunar. Parlaklık: LCD 250 nit; AccuTouch 200 nit; IntelliTouch 225 nit (tipik).
BAĞLANTI & MONTAJ
VGA + RS232
USB Touch
I/O: VGA, USB Type-B, RS232 (DB-9), AC jack ve DC jack. Dahili AC güç (100–240VAC) ile sade kurulum; opsiyonel 12VDC besleme senaryolarını da destekler.
VESA 100mm ile duvar/pole montaj; stand sökülebilir yapı ve taban altı montaj delikleriyle masaüstü sabitleme.
1
Uyumluluk
RS232 + USB
2
Kontrol
Lockout
3
Esneklik
2 touch opsiyonu
ELO 1915L ÖNE ÇIKANLAR
Dual Serial/USB
Legacy + modern entegrasyon
Legacy + modern entegrasyon
1915L; RS232 ve USB arayüzleriyle hem eski POS altyapılarına hem de güncel sistemlere uyum sağlar. VGA görüntü girişi ile geniş cihaz uyumluluğu sunar.
06 Teknik Özellikler
Elo 19" (5:4) AccuTouch® / IntelliTouch® – Teknik Özellikler
19” 5:4 formatlı Elo dokunmatik monitör; AccuTouch® 5-wire resistive veya IntelliTouch® SAW tek dokunuş teknolojileriyle sunulur. VGA görüntü girişi, USB (touch) ve RS232 desteği, dahili AC güç ve VESA 100mm montaj arayüzüyle kiosk, POS ve endüstriyel uygulamalar için sağlam bir platform sağlar.
Dokunmatik
Teknoloji & Kapasite
- AccuTouch®: 5-Wire Resistive – Single-Touch
- IntelliTouch®: SAW (Surface Acoustic Wave) – Single Touch
Ekran
Boyut, Oran ve Çözünürlük
- Diyagonal Boyut: 19” Active Matrix TFT LCD (LED)
- En/Boy Oranı: 5:4
- Aktif Alan: 14.8" × 11.9" / 376.3 × 301.1 mm
- Çözünürlük: 1280 × 1024
Görüntü
Görüş, Renk, Parlaklık
- Görüş Açısı: Yatay ±85° (170°) • Dikey ±80° (160°)
- Renk Sayısı: 16.7 milyon
- Parlaklık (tipik): LCD 250 nit • AccuTouch 200 nit • IntelliTouch 225 nit
- Kontrast: 1000:1
- Tepki Süresi (tipik): 14 ms
Uyumluluk
Desteklenen Diğer Çözünürlükler
- 1280×1024 @ 60Hz, 75Hz
- 1152×864 @ 75Hz
- 1024×768 @ 60Hz, 65Hz, 70Hz, 75Hz
- 832×624 @ 75Hz (Mac)
- 800×600 @ 56Hz, 60Hz, 72Hz, 75Hz
- 720×400 @ 70Hz
- 720×350 @ 70Hz
- 640×480 @ 60Hz, 66Hz, 72Hz, 75Hz
Video
Giriş ve Frekans
- Giriş: VGA (DB-15) – Kablo dahil
- Yatay Sync: 31.5 – 80 kHz
- Dikey Sync: 56.3 – 75 Hz
Güç
AC / DC Giriş
- Dahili AC: C6 tip güç konnektörü
- AC Aralık: 100–240VAC, 50/60Hz
- Monitör DC Girişi: Koaksiyel jak (2.0mm pin dış çap, 6.4mm barrel iç çap, 8.8mm barrel derinlik)
- DC Aralık: 12VDC ± %5
Tüketim
Güç Tüketimi (tipik)
- ON: 12.76 W
- SLEEP: 1.33 W
- OFF: 0.3 W

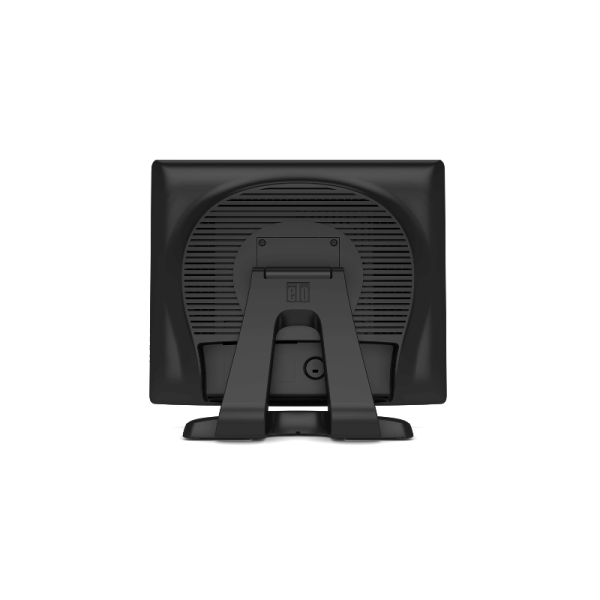

Bağlantılar
I/O Portları
- VGA
- DC jack
- AC jack
- USB Type B
- RS232 (DB-9)
OSD
Ekran Üstü Menü
- Kontroller: Menu, Power, Up, Down, Select
- Ayarlar: Auto Adjust, Brightness, Contrast, H-position, V-position, Clock, Phase, Color Temperature, OSD Timeout, OSD Language, Sharpness, Recall Defaults, Information
- Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
- Kilitleme: OSD • Power
Mekanik
Ölçüler ve Ağırlık
- Ölçüler (standsız):
- • IntelliTouch (IT): 14.1" × 16.9" × 2.54" / 359 × 429 × 64.5 mm
- • AccuTouch (AT): 14.1" × 16.9" × 2.44" / 359 × 429 × 62 mm
- Ölçüler (standlı): 15.4" × 16.9" × 8.3" / 390 × 429 × 212 mm
- Kutu Ölçüsü: 21.28" × 19.50" × 11.23" / 540 × 495 × 285 mm
- Ağırlık (ambalajsız): 17.4 lb / 7.9 kg
- Ağırlık (ambalajlı): 25.8 lb / 11.7 kg
Çevresel
Sıcaklık, Nem, MTBF
- Çalışma: 0°C – 40°C
- Depolama: -20°C – 60°C
- Nem: Çalışma %20–%80 • Depolama %10–%95 (maks. 38.7°C wet bulb)
- MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA
- VESA: 4-delik 100mm arayüz (arka yüz)
Garanti
Standart
- Garanti: 3 yıl
Uzatılmış Servis Opsiyonları
Garanti Uzatma ve AUR
- • 4 yıl garanti – Elo P/N: E898247
- • 5 yıl garanti – Elo P/N: E898449
- • 3 yıl garanti + AUR – Elo P/N: E898648
- • 4 yıl garanti + AUR – Elo P/N: E894921
- • 5 yıl garanti + AUR – Elo P/N: E895125
Sertifikalar
Regülasyonlar ve Uygunluk
- Canada CUL, IC • China CCC • Europe CE • United Kingdom UKCA • Korea KCC • Taiwan BSMI
- United States FCC, UL • Japan VCCI • International CB • Australia RCM • Russia EAC • Mexico NoM
- RoHS, China RoHS, WEEE, REACH
Kutu İçeriği
Standart İçerik
- Touch monitor
- Quick Install Guide
- 3× Tie wraps
- VGA cable
- Touch USB cable
- NA Power cable
- EU Power cable
- EEI Label
Opsiyonel Aksesuarlar
Power Adapter & Kablo Kitleri
- North America power adapter and cable kit – Elo P/N: E005277
- European & Korea power adapter and cable kit – Elo P/N: E571601
- UK power adapter and cable kit – Elo P/N: E180092
- China power adapter and cable kit – Elo P/N: E558862
- Taiwan power adapter and cable kit – Elo P/N: E818655
- Japan power adapter and cable kit – Elo P/N: E182546
- Argentina power adapter and cable kit – Elo P/N: E887099
- Australia power adapter and cable kit – Elo P/N: E637593
