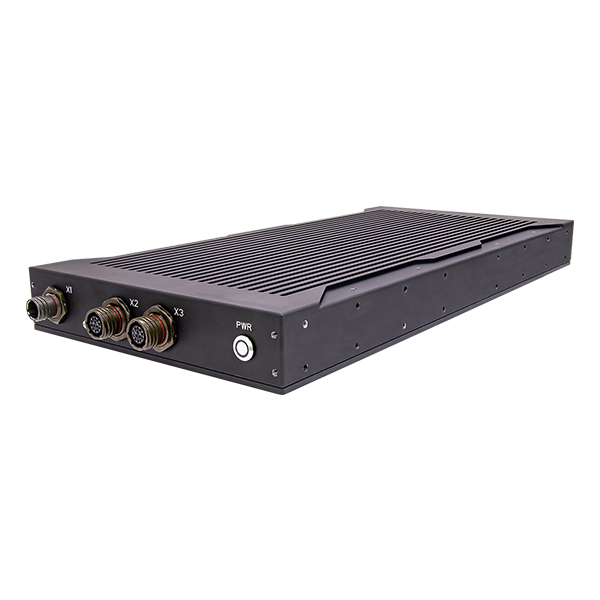

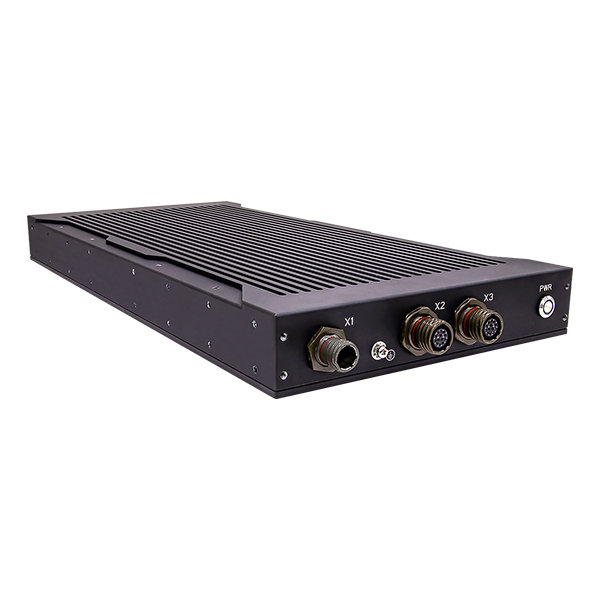

THOR100-X4-D7E 1U½ Dayanıklı MIL-STD 810 Görev Bilgisayarı
- DDR4-32GB’a kadar
- 1U/yarım Boy Rugged Askeri Sunucu
- Intel® Coffee Lake Xeon® E-2276ML
- 128GB’a kadar DDR4, 2TB’a kadar NVMe
- Askeri D38999 Konnektör Desteği: 2x DVI, 2x LAN, 2x USB 3.0
- Deniz Savunma Sistemi için Tasarım, 75G rms Şoka Dayanım
- 18V~36V DC-giriş, MIL-STD-461 EMI Filtresi
- Sıcaklık Aralığı: -40°C ile +70°C arası
THOR100-X4-D7E 1U½ Dayanıklı MIL-STD 810 Görev Bilgisayarı Datasheet
Açıklama
Açıklama

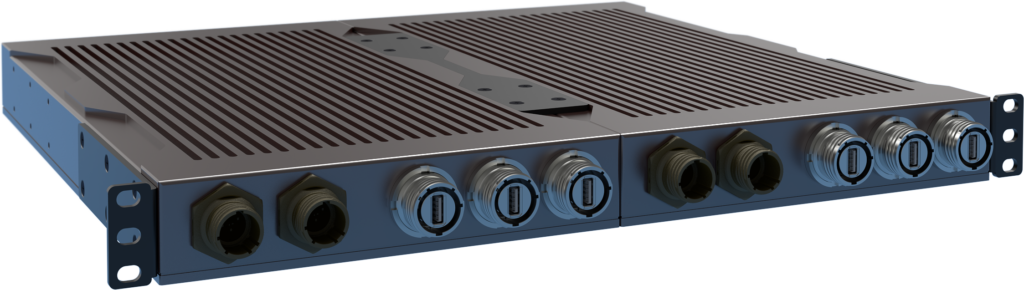

THOR100-X4-D7E 1U Yarım Boy Dayanıklı
MIL-STD 810 Görev Bilgisayarı
Askeri operasyonların ve varoluşun doğası teknolojiye bağlı olarak değişmektedir. Uygulamanın performansı, güvenilirliği ve kararlılığı önemli hale gelirken, uygulamanın zorlu ortamların çalışma sıcaklıklarına, şok ve titreşim gereksinimlerine karşı dayanıklılığı da önem kazanmaktadır. THOR100-X4-D7E 1U Yarım Boy Dayanıklı MIL-STD 810 Görev Bilgisayarı, kesin boyut, ağırlık ve güç (SWaP) gereksinimlerini karşılamak ve aşırı sıcaklık, şok, titreşim, kum/toz ve tuz sisi gibi zorlu ortamlara dayanmak üzere üretilmiştir. Ultra Yüksek Performanslı Intel® Xeon® E-2276ML işlemci ile donatılmış THOR100-X4-D7E, en güçlü performansı sağlamanın yanında, denizcilik uygulamalarında maruz kalınan 75G şok seviyesi gibi savaş alanındaki zorlu ortamlarla başa çıkmaya hazır olan D38999 konektörlerle tamamen IP65 yalıtım seviyesine sahiptir.
Deniz Operasyonlarında
Üstün Bağlantı ve Dayanıklılık
THOR100-X4-D7E, Deniz Sistemi Uygulamalarının gereksinimlerini karşılamak ve SWaP’yi azaltmak için, sunduğu güçlü işlemci performansı yanında 2xLAN, 1xDC, 2xDVI ve 2xUSB3.0 yüksek hızlı seri ara bağlantılarla donatılmıştır. Ürün ayrıca -40°C ile +70°C arasındaki geniş sıcaklık değerlerine dayanabilir ve MIL-STD 461 uyumlu 18V~36V DC geniş voltaj girişine sahiptir. Tüm bu özellikleri sayesinde THOR100-X4-D7E askeri uygulamalar için ideal bir dayanıklı bilgisayar çözümdür.
THOR100-X4-D7E

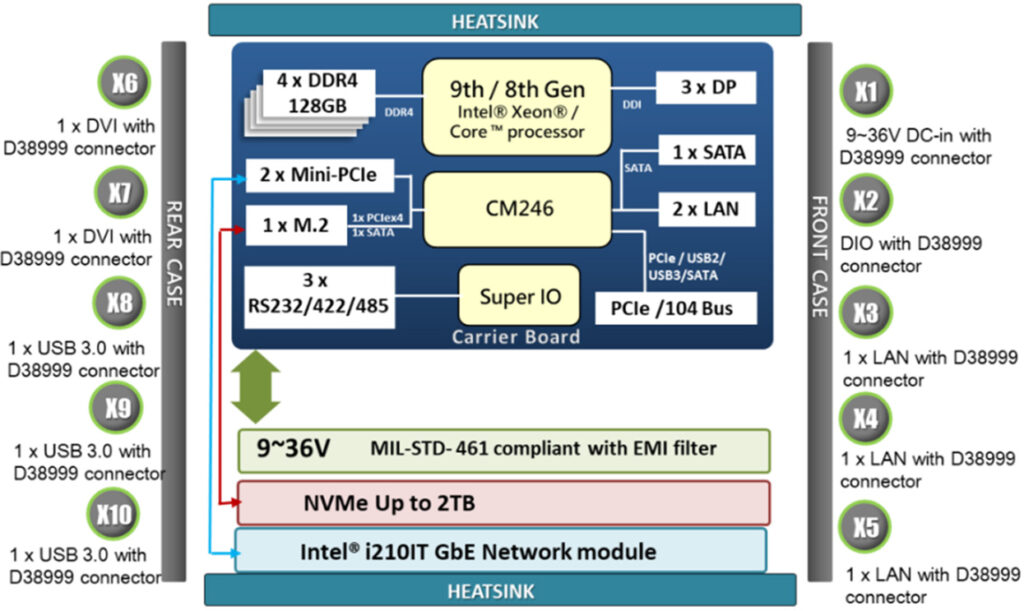

Donanım Mimarisi
THOR100-X4-D7E
Genel Özellikler
– Xeon E-2276ML (4,20 GHz’e kadar), 25W
– 4 x 260 Pin DDR4 SO-DIMM (128GB’a kadar)
– 1 x M.2 2280 M-key (SATA/PCIe 3.0×4 NVMe)
I/O Bağlantıları ve
Genişleme Seçenekleri

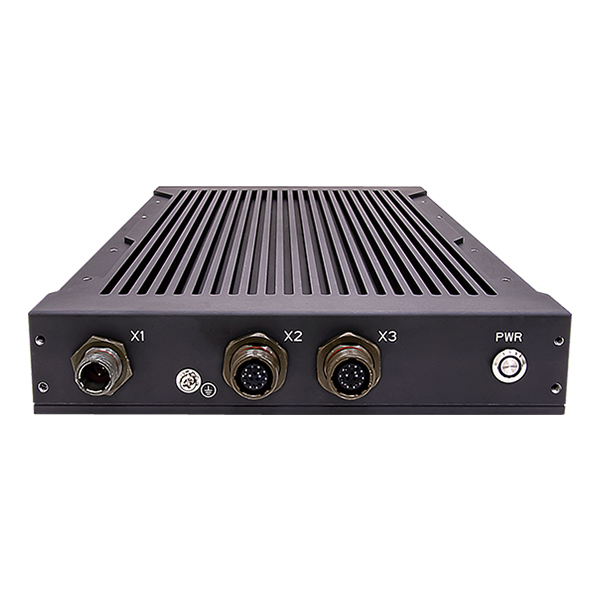

– X1 : D38999 konektörlü bir adet 9V~36V DC girişi
– X2 : D38999 konektörlü bir LAN
– X3 : D38999 konektörlü bir LAN

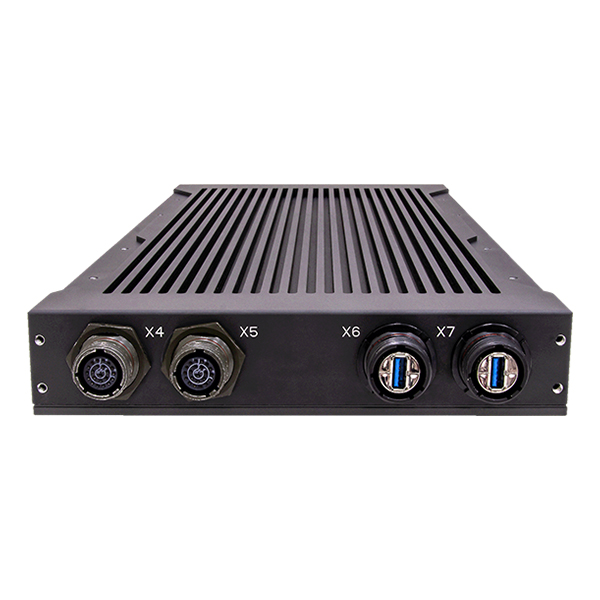

– X4 : D38999 konektörlü bir DVI
– X5 : D38999 konektörlü bir DVI
– X6 : D38999 konektörlü bir USB 3.0
– X7 : D38999 konektörlü bir USB 3.0
Çevresel
Şartlar
– EMI Filtreli MIL-STD-461 geniş voltaj aralıklı 9-36V DC güç modülü
-MIL-STD-810, 461 uyumlu
-40°C ile +70°C arasında sıcaklılarda çalışır.
Askeri Uygulamalara Uygun
Rugged Ürün Tasarımı
Deniz Savunma Sistemi için Tasarım
75G rms’ye kadar MIL-STD-810 Şokuna Dayanım
Deniz Savunma Sistemindeki uygulama, patlayıcıların suda patlatılmasına ve ortaya çıkan yüksek etkili mekanik şoka dayanmalıdır. MIL-STD-810 standardı çevresel tasarımın en üst ilkesi olarak kabul edilir. Şok test cihazı kullanılarak, ürünün güçlü dış stresi tolere etme kabiliyeti ve yapısal zayıflıkların bozulması analiz edilerek yapı mukavemeti, anti-şok görünümü ve düşme önleme ile ilgili veriler hızlı bir şekilde elde edilebilir. Şok test cihazı, ürün güvenilirliğini değerlendirmek ve üretimin tutarlılığını izlemek için testere dişi dalgasını kullanır. Uygulamanın görev açısından kritik donanımı desteklediğinden emin olmak için THOR100-X4-D7E, 75G rms’ye kadar MIL-STD 810 şokunun katı standartlarını karşılayacak şekilde tasarlanmıştır.
MIL-STD-461 EMI Filtre
Geniş Aralıklı Güç Girişi 18V~36V
Her türlü uygulama zorluğuna dayanmak için, geniş bir tasarım yelpazesine sahip bir sistem maksimum güvenilirlik ve kararlılık sağlar. THOR100-X4-D7E, MIL-STD-461 EMI ile tasarlanmıştır ve voltaj dalgalanmalarına, ani yükselmelere ve geçici akımlara ve hatta elektromanyetik parazitlere karşı koruma sağlar. Geniş voltajlı güç girişi tasarımı (18~36V), sistemi özellikle Donanma uygulamalarında ani voltaj dalgalanmalarının neden olduğu hasarlardan koruyabilir, böylece kritik bileşenlerinin ve sistemin kendisinin güvenilirliğini daha da güvence altına alır.
TEKNİK ÖZELLİKLER
| Sistem | |
| İşlemci |
Intel® Xeon® E-2276ME, 45W Coffee Lake 9. Nesil, 6C, 2.8/4.5 GHz, 12MB Cache Intel® Xeon® E-2276ML, 25W Coffee Lake 9. Nesil, 6C, 2.0/4.2 GHz, 12MB Cache |
| Bellek Türü | 4 x 260 Pin DDR4 2400MHz SO-DIMM (128GB’a kadar, XEON® SKU ECC desteği) |
| Yonga Seti | CM246 |
| GPU | |
| Grafik Kartı |
NVIDIA RTX™ A1000/A2000 yerleşik grafikler – MXM 3.1 Tip A (82 x 70 mm) – 2048/2560 CUDA çekirdeği, 16 RT ve 64 Tensör Çekirdeği – 6.66TFLOPS tepe FP32 – 4GB/8GB GDDR6, 128-bit |
| Depolama | |
| On Board Depolama | NVMe 3.0 512GB. 3400/3200 MB/s |
| SATA | 1x 2.5″ SSD, veri kaydedici için 4x SSD’ye kadar |
| M.2 | 1x 2280 M-key (sadece SATA) |
| Genişleme |
1 x M.2 (2280, PCIe 3.0×4 NVMe) 2 x Mini PCIe Tam boy (USB/PCIe & 1 x micro SIM) 1 x PCIe/104, 1 x FPE |
| TPM | TPM 2.0 (SLB9665) |
| Video Girişi | 4x SMA erkek konnektör için 4 Kanal yakalama modülü (opsiyonel) |
| Ön I/O Bağlantıları | |
| DC-in | 1x DC-in, D38999 konektörlü |
| X1 | 1x DVI, D38999 konektörlü |
| X2 | 1x DVI, D38999 konektörlü |
| X3 | 2x GLAN + 3x USB 2.0, D38999 konektörlü |
| X4 | 4x RS232/422/485 + 4 BIT DIO, D38999 konektörlü |
| LED | 1x SSD/HDD LED göstergesi |
| Anahtar | 1x IP65 güç düğmesi, LED göstergeli |
| Güç Gereksinimi | |
| Güç Girişi | MIL-STD-461 18V ~ 36V DC |
| Uygulamalar | |
| Uygulamalar | MIL-STD-810’a Uyumluluk Gerektiren Askeri Platformlar; Sıcaklık, Şok, Titreşim, Yükseklik, Toz, EMI |
| İşletim Sistemi | |
| İşletim Sistemi | Windows® 10 64-bit / Linux (isteğe bağlı destek) |
| Mekanik ve Çevre | |
| Boyut | 250 x 325 x 100 mm (Veri kaydedici için 395 mm) |
| Ağırlık | 10.5 Kg |
| Gövde | Alüminyum Alaşım |
| Soğutucu | Alüminyum Alaşımlı, Korozyona Dayanıklı |
| Çevresel Özellikler | |
| Yeşil Ürün | RoHS, WEEE uyumluluğu |
| Çalışma Sıcaklığı | -40°C ila +60°C |
| Depolama Sıcaklığı | -40°C ila +85°C |
| Bağıl Nem | 5 ila %95, yoğuşmasız |
| MIL-STD-810 |
507.5, Prosedür II (Sıcaklık ve Nem) 516.6 Şok-Prosedür V & I (Mekanik Şok) 514.6 Titreşim Kategori 20 & 24 501.5 Prosedür I-II (Yüksek Sıcaklık) 502.5 Prosedür I-II (Düşük Sıcaklık) 503.5 Prosedür I (Sıcaklık Şoku) |
| Güvenilirlik | Hareketli Parça Yok; Pasif Soğutma. ISO 9001/2000 Sertifikalı |
| Özelleştirilebilir Tasarım |
CS101, CS114, CS115, CS116, CE106, RE103, RS101 MIL-STD-1275: Kararlı Durum 20V-33V, Dalgalanma Düşük 18V/500ms, Dalgalanma Yüksek 100V/500ms |
