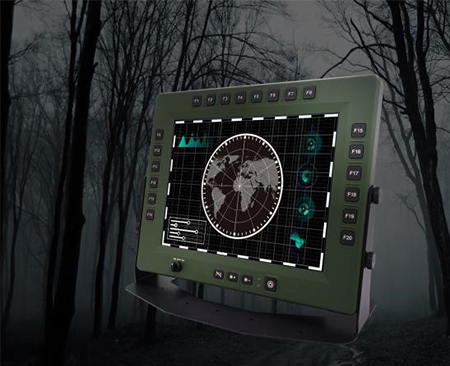

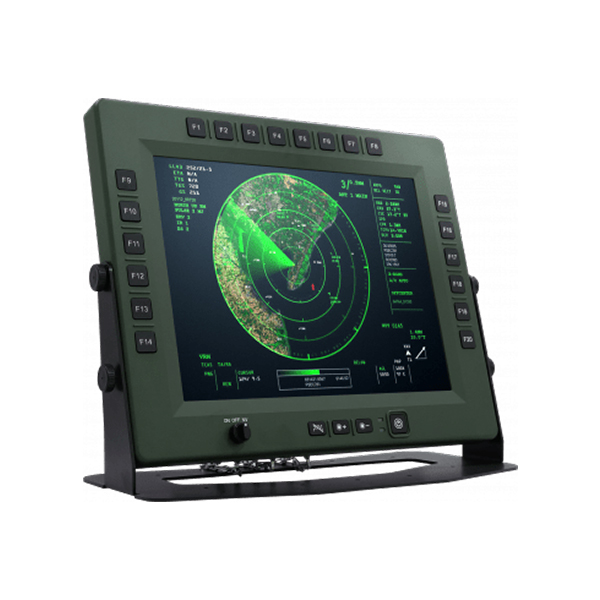

SKY15-P20 Dayanıklı Askeri Monitör
- 20 Programlanabilir fonksiyon tuşu
- Güneş ışığında 1000 Nite kadar okunabilir
- %1’e kadar kısılabilir arka ışık
- Gece Görüş Fonksiyon Tuşları
- Çizilmez GFG (Cam-Film-Cam) dokunmatik ekran
- 15″ XGA TFT-LCD
- 9V~36V DC-IN (Opsiyonel 12V~40V), MIL-461/1275 uyumluluğu
- Tamamen alüminyum gövde ve Konveksiyon Soğutma
- EMI Mesh (isteğe bağlı)
- 5 Wire resistive dokunmatik panel
SKY15-P20 Dayanıklı Askeri Monitör Datasheet
Açıklama
Açıklama
7STARLAKE SKY15-P20
Dayanıklı Görev Paneli Ekranı
1000 Nits’e kadar LCD parlaklığı ve bir Nit’in altında parlaklık ayarı ile gece görüşü (NVIS), koruma camına Optical Bonding ile lamine edilmiş (GFG) Resistive Dokunmatik Ekran, EMI filtreleme ve EMI ağ koruması ve yansıma/parlama önleyici (AR/AG) kaplamalar içeren 7STARLAKE SKY15-P20 Dayanıklı Görev Paneli Ekranı, IP-65 su geçirmez ve toz geçirmez tamamen alüminyum gövde ile tasarlanmıştır. -40 ° C ile 60 ° C arasında çalışma sıcaklığını ve 9V ila 36V arasında genişletilmiş DC güç giriş aralığını esnek bir şekilde destekler.
1000 Nite Kadar
Güneş Işığında Okunabilir
SKY15-P20 sağlamlaştırılmış akıllı ekran, doğrudan güneş ışığı gibi yüksek ortam ışığı koşullarını karşılamak için güneş ışığında okunabilirliği sağlayan 1000 nits ekran parlaklığına sahiptir. Ayrıca LCD ve Dokunmatik Panelin Optical Bonding teknolojisi ile birbirine lamie edilmesiyle ortam ışığı lamine edilmiş katmanlardan yansıma oluşturmadan geçer. Bu nedenle Optical Bonding, ekranların güneş ışığında okunabilir hale getirilmesin açısından en önemli telnolojilerin başında gelir.
Benzersiz Özellikler
Gece Görüş
Modu Desteği
Sistem gece modundayken, operatör parlaklığı daha koyu hale getirmek için fiziksel bir tuşla ayar yapabilir. Bu sayede ekran parlaklığı hemen %1 nit’in altına veya diğer özelleştirilmiş gece görüş moduna düşer ve ekran tetiklendiğinde hemen düşük parlaklığa hazır hale gelir ve gece görüş cihazlarının kullanım modunu hatırlayarak tekrar ayar yapılmasına gerek olmaz.
Anahtar Özellikler
MIL-DTL
38999
MIL-DTL-38999, Savunma ve havacılık uygulamalarında yaygın olan aşırı şok, maruz kalma ve titreşime dayanacak şekilde tasarlanmış yüksek performanslı bir silindirik konektör ailesidir. Çıkarılabilir kıvrımlı veya sabit hermetik lehim kontakları ile üretilen bu konektörler, yüksek titreşim özellikleri sağlar ve şiddetli rüzgar ve nem sorunu olan alanlar için uygundur.
G.F.G Resistive
Dokunmatik Ekran
GFG dokunmatik ekranlar parmakla, kalemle ve eldivenlerle çalıştırılabilir. Cam yüzeyler, cam-film-cam sensörü çok dayanıklı ve çizilmeye karşı dirençli (7H) hale getirmektedir.
IP65
Sertifikalı
SKY15-P20 toza ve suya karşı tam dirence sahiptir; kısıtlı askeri, kara ordusu ve savunma için sağlamlaştırılmış ve güvenilirdir.
MIL-461/1275
EMI Filtresi
SKY15-P20, MIL-STD-1275/704 ile tasarlanmıştır ve araç/uçak voltaj dalgalanmalarına, ani yükselmelere ve geçici akımlara ve hatta elektromanyetik parazitlere karşı koruma sağlar. Bu özellik, en katı askeri gereksinimler için çok uygundur ve zorlu koşullarda optimum performans sağlar.
MIL-STD 810
Uyumluluğu
SKY15-P20, şoklar, titreşim vb. için MIL-STD-810’a uygundur; SKY15-P20, aşırı yüksek ve düşük sıcaklık, nem, şok ve titreşimi MIL-STD810G’yi göre karşılamak veya aşmak için titizlikle sahada test edilmiştir.
Akıllı
Isıtıcı
SKY15-P20, aşırı soğuk ortamda açılmayı göz önünde bulundurarak, sıcaklığı otomatik olarak kontrol etmek için akıllı ısıtıcı ile tasarlanmıştır
Su Geçirmezlik
Değeri
SKY15-P20, farklı irtifa ortamlarındaki atmosferik basıncı dengelemek için tamamen su geçirmezdir.
TEKNİK ÖZELLİKLER
| Ekran Özellikleri | |
| Ekran | 15″ TFT LCD Ekran ve 5 Telli Cam-Film-Cam Dirençli Dokunmatik Panel |
| Çözünürlük | 1024×768 |
| Parlaklık | 1000 Nite kadar |
| En Boy Oranı | 4:3 |
| Kontrast Oranı | ≧900:1 |
| Sistem Özellikleri | |
| Çift Mod | Gündüz: Ultra Parlaklık 1000 nit; Gece: NVIS (%1 Nits altında kısılabilir) |
| Fonksiyon Tuşları | 20 adet kullanıcı tarafından programlanabilir fonksiyon tuşu |
| DC-IN | 9V ~ 36V DC-IN, Opsiyon: 28V DC |
| Konektörler | |
| DC-IN | 1x Amphenol TV07RW-11-54P |
| I/O Bağlantı Noktaları |
X1: 1x VGA MIL-38999 konektörlü X2: 1x DVI MIL-38999 konektörlü X3: 1x USB2.0 MIL-38999 konektörlü |
| Uygulamalar | |
| Uygulamalar | Deniz, Donanma, Kara ve Hava ortamı |
| Fiziksel Özellikler | |
| Boyut | 412 x 59 x 336 mm |
| Ağırlık | 12.35 kg (27.23 lbs) |
| Gövde | Alüminyum Alaşımlı, Korozyona Dayanıklı |
| Gövde Yüzeyi | Anodik alüminyum oksit (Zeytin yeşili) |
| Giriş Koruması | IP65 Toz / Su geçirmez |
| MIL Uyumluluğu (Çalışma Testi) | |
| Düşük Sıcaklık | Yöntem 502.5 Prosedür 2: -10°C (24 saat x 3 döngü) |
| Yüksek Sıcaklık | Yöntem 501.5 Prosedür 2: 60°C (2 saat stabilizasyon sonrası) |
| Nem | Yöntem 507.5 Prosedür 2: %95 RH, 10 x 24 saat döngü |
| Titreşim | Yöntem 514.6 Kategori 20: 10-500Hz, 1.04Grms, 1 saat x 3 eksen |
| Şok | Yöntem 516.6 Prosedür 1: 20G, 11mSn, eksen başına 3 |
| MIL Uyumluluğu (Çalışmayan Testler) | |
| Düşük Sıcaklık | Yöntem 502.5: -20°C (24 saat x 7 döngü) |
| Yüksek Sıcaklık | Yöntem 501.5 Prosedür 1: 71°C (2 saat stabilizasyon sonrası) |
| Titreşim | Yöntem 514.6 Kategori 24: 200-2000Hz, 7.7Grms, 1 saat/eksen |
| Şok | Yöntem 516.6 Prosedür 1: 20G, 11mSn, eksen başına 3 |
