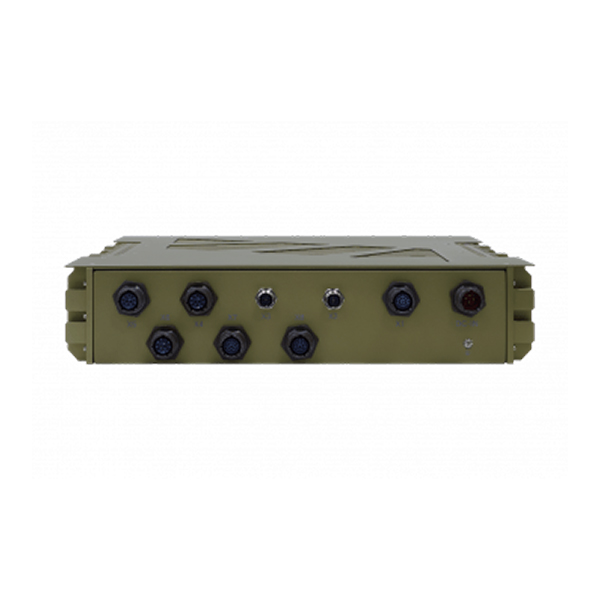

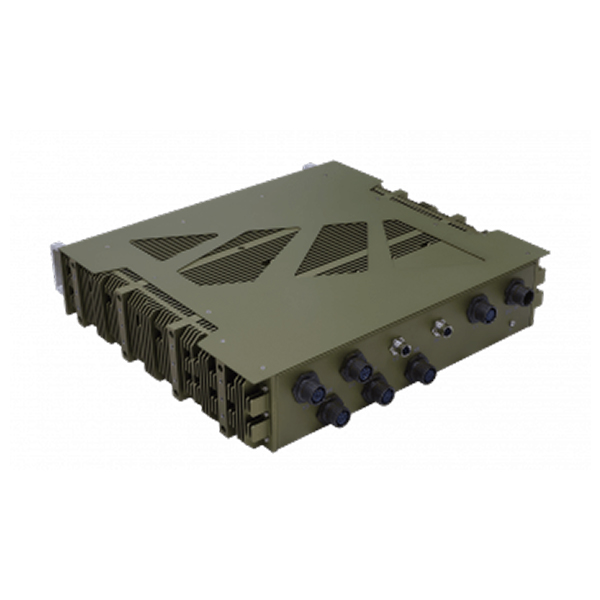

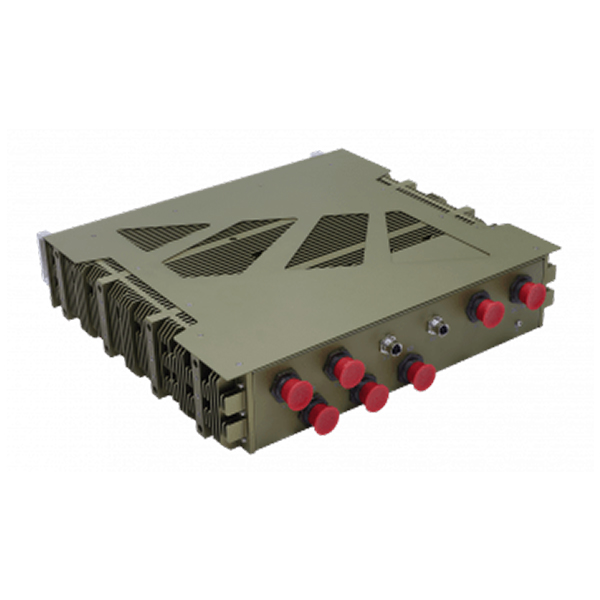

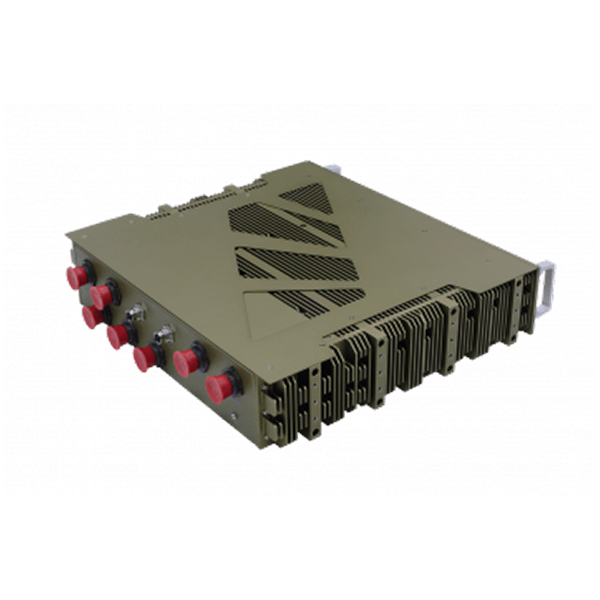

HORUS430 GPU Tabanlı Radar Alt Sistemi Askeri Bilgisayarı
- 2U Askeri IP65 MXM-GPU Sunucu
- Intel®11. Tiger-Lake (H) i7-11850HE (4,7 GHz’e kadar, 8C, 16T)
- NVIDIA MXM RTX A4500 (CUDA 5888)
- 2x 10 GbE SFP+ Ethernet Bağlantısı
- 64GB’a kadar DDR4 (ECC seçeneği)
- 2 x LAN, 4 x USB, 2 x DVI, 1 x RS232
- DTL-38999 ile IP65 Seviyesinde Yalıtım
- MIL-STD-461/1275 18V-36V DC-Giriş
- -40°C ila +55°C (GPU Seçeneği ile) Çalışma Sıcaklığı Desteği
HORUS430 GPU Tabanlı Radar Alt Sistemi Askeri Bilgisayarı Datasheet
Açıklama
Açıklama
2U Askeri Sınıf
MXM-GPU Sunucusu Horus 430
Yapay zeka (AI) hızla şimdi ve öngörülebilir gelecekteki iş başarısının en önemli unsurlarından biri haline geliyor. Günümüzde, başarılı işletmeler için yapay zeka tabanlı ürün ve hizmetlerini hızlandıracak ve uygun maliyetli bir şekilde ölçeklendirebilecek güçlü bilgi işlem platform ihtiyaçları hayati önem kazanmıştır. 7STARLAKE, büyük miktarda veri üreten 5G, Akıllı Şehirler ve IOT cihazları gibi teknolojiler tarafından yönlendirilen ve hızla gelişmekte olan yüksek verimli yapay zeka çıkarım pazarına hitap etmek için yeni ürünler tasarlıyor. NVIDIA Tensor RT ve yeni mimari tabanlı GeForce Accelerator kombinasyonu, bu yeni zorlu ve gecikmeye duyarlı iş yükleri için ideal bir kombinasyondur ve çözümde GPU sistemi agresif bir şekilde kullanılmaktadır.
Horus 430 Donanım Mimarisi
Horus 430
Genel Özellikler
– Intel 9. Nesil Core i7-9850HE (4,40 GHz’e kadar),45W İşlemci
– Intel 11. Nesil Core i7-11850HE (4,70 GHz’e kadar),45W İşlemci
– NVidia RTX A2000 (CUDA2560) veya NVidia RTX A4500’e (CUDA 5888) MXM GPU desteği
– 4 x 260 Pin DDR4 SO-DIMM Yuva 64GB
– 2 x M.2 2280 M-Key Yuva (SATA/PCIe 3.0×4 NVMe)
I/O Bağlantıları ve
Genişleme Seçenekleri
– X1 : D38999 konektörlü dört adet USB
– X2 : M12 konektörlü bir adet 10G LAN
– X3 : M12 konektörlü bir adet 10G LAN
– X4 : D38999 konektörlü bir adet LAN
– X5 : D38999 konektörlü bir adet LAN
– X6 : D38999 konektörlü bir adet RS232
– X7 : D38999 konektörlü bir adet DVI
– X8 : D38999 konektörlü bir adet DVI
– X9 : D38999 konektörlü bir adet DC girişi
Çevresel
Şartlar
– MIL-STD- 461 /1275 Geniş Voltaj Aralıklı 18V-36V DC Güç Modülü
– MIL-STD-810, 461, 1275 uyumluluğu
-40°C ile +55°C arası çalışma sıcaklığı (GPU Seçeneği ile)
Edge Yapay Zeka Çıkarım
GPU Sistemi
IoT için daha fazla iş parçacığı ve daha fazla çekirdekleri ile 9./11. Nesil Intel® Core™ H serisi işlemciler, gömülü kullanım koşullarına için ideal olan uzun ömürlü kullanılabilirliğe sahip verimli bir pakette yüksek performans ve bağlanabilirliği uç noktalara taşıyor. Bu işlemciler, Intel® Core™ IoT ailesinde sekiz adede kadar çekirdek sunan ilk işlemciler olup önceki nesle göre çarpıcı iyileştirmeler sağlamaktadırlar. Yeni özellikleri arasında entegre grafikler ve en zorlu IoT kullanım durumlarını desteklemek için daha da sağlam bağlanabilirlik yer almakta ve hepsi en yeni 14 nm teknolojisinde üretilmektedir. Ayrıca TDP 45W ile performanstan ödün vermeden form faktörü değiştirilebilmektedir.
Savunma ve Endüstride
Devrim Niteliğinde Görüntü İşleme
HORUS430, NVIDIA RTX A2000 (CUDA2560) veya RTX A4500 (CUDA 5888) GPU kartı seçenekleriyle mükemmel seviyede çözünürlük üretmeye izin verirken rekabetçi G3D Mark ve düşük güç tüketimi ile yüksek verimliliğe sahip akıcı görüntü işleme özellikleri sunar. Ayrıca GPGPU, C/C++ gibi genel amaçlı programlama dillerini kullanarak basit ve kolayca uygulanabilir bir paralel yazılım mimarisi de sağlamaktadır. Tüm veri/sinyal işleme görevi, GPU’larla mümkün olan çok yüksek verimden yararlanan bir dizi yazılım etkinliği olarak gerçekleştirilebilir. Sistem, otonom araçlar için 2D/3D haritalama ve gerçek zamanlı görüntü işleme, kontrol odası için gözetim sistemi ve hem savunma hem de endüstriyel alanlarda tüm deniz, kara ve hava uygulamalarında diğer navigasyon, radar, algılama, sensör ve lazer sistemleri dahil olmak üzere görüntü hesaplama kullanımı için büyük bir üstünlüğe sahiptir.
AESA Teknolojisi ve GPU Hızlandırmalı
Sinyal İşleme Çözümleri
Modern Radar Sensör sistemleri, aynı anda birden fazla nesnenin algılanması ve izlenmesi için çoklu görevleri yerine getirmek üzere kullanılmaktadır. Bu modern radar sistemlerinin tasarımında ve geliştirilmesinde kullanılan temel unsur Aktif Elektronik Yönlendirmeli Faz Dizi teknolojisidir. Bir radar sistemi alıcılardan sayısallaştırılmış video verilerini alır ve bir dizi yoğun hesaplama gerektiren Veri / Sinyal İşleme faaliyetlerini yürütür. GPGPU, C/C++ gibi genel amaçlı programlama dilleri kullanılarak basit ve kolay uygulanabilir bir paralel yazılım mimarisi paradigması sağlar. Tüm veri/sinyal işleme görevi, GPU’larla mümkün olan çok yüksek verimden yararlanan bir dizi yazılım etkinliği olarak gerçekleştirilebilir.
HORUS430 X1 ve X2
Intel® Core™ i7-9850HE
6 Çekirdekli, 2,7 GHz, maksimum 4,4 GHz’e kadar saat hızı destekleyen işlemci ve Intel® Core™ i7-11850HE, 8 Çekirdekli 2,6 GHz, maksimum 4,7 GHz’e kadar saat hızını destekleyen işlemci seçeneklerine sahiptir. HORUS430 bu olağanüstü CPU performansına sahip olmasının yanında NVIDIA®RTX A2000 (CUDA2560) ve RTX A4500 (CUDA 5888) entegre grafik kartı seçenekleri ile her türlü uygulamayı destekler. HORUS430, aynı zamanda 4 x LAN, 4 x USB ve 2 x DVI gibi portlarla zengin bir I/O yapısı da sunmaktadır. Sağlam tasarımını ve yüksek işlevselliğini ön plana çıkaran çift seviye termal çözümü sistemin en zorlu ortamlarda üstün performans sunmasını sağlar. HORUS430, en zorlu savaş gereksinimlerine dayanacak şekilde tasarlanmıştır ve aşırı çevre koşulları için MIL-STD 810G sertifikalıdır. HORUS430 GPGPU platformu, ABD Ordusu, NATO kuvvetleri ve diğerleri dahil olmak üzere en talepkar müşteriler tarafından kullanılmaktadır.
I/O Genişletmeleri
HORUS430, kritik görev uygulamalarının taleplerini karşılamak için tasarlanmıştır. Standart I/O arayüzünün yanı sıra HORUS430 4 x LAN, 4 x USB, 2 x DisplayPortu ile donatılmıştır. Bu zengin arayüzler ile HORUS430, termal görüntü kamerası, taranmış dizi radarı gibi çeşitli sensörlerle bağlantı kurmak için hedefleme ve tespiti sistemine kolayca uygulanabilir.
Rugged D38999
Serisi Konnektörler
D38999 konnektörler hem genel görev hem de zorlu ortam uygulamaları için en yüksek performans özelliklerini ve güvenilirliği sunar. Bu silindirik konnektör ailesi, askeri, havacılık ve diğer zorlu tehlikeli durumlarda kablodan panele I/O uygulamaları için tasarlanmıştır. D38999 konnektörleri -65 ile 200°C sıcaklıkları arasında çalışabilir. Hafiftirler ve çevresel zorluklara karşı dayanıklıdır. Çıkarılabilir kıvrımlı veya sabit hermetik lehim kontakları ile üretilen bu konnektörler, yüksek titreşim özellikleri sağlar ve şiddetli rüzgar ve nem sorunu olan alanlar için uygundur.
MIL-STD-810G
HORUS430, mekanik şok ve titreşim için MIL-STD-810G’yi karşılar, uzun süreli sıcaklık maruziyetine (-40 ° ile +55 ° C) dayanacak şekilde tasarlanmış ve test edilmiştir. Kritik bileşenleri kart üzerinde lehimleme ve sağlam bağlantı ile birleştiren HORUS430, MIL-STD 810G standardına uygundur, 5g titreşime, 100g tekli şoklara ve 50g çoklu şoklara dayanabilir.
300W Askeri Standart
DC/DC Dönüştürücü Modülü
SK711, 18V ila 36V giriş aralığını destekleyen geniş girişli pano tipi bir dönüştürücüdür. EMI koruması için askeri sınıf bir filtreye sahip olan SK711, özellikle askeri veya diğer zorlu ortamlardaki sistem çalışması için voltaj ve elektrik akımının kararlılığını garanti eder. Ayrıca, paralel tasarımla, iki SK711 300W’lık çift güç için birleştirilebilirler ve öne çıkan sistem performansını destekler. MIL-STD 1275/461 ile uyumlu, -40 ile 85°C arasında çalışma sıcaklığına sahip SK711, zorlu çevresel kullanım için ideal bir dönüştürücü modülü olarak performans gösterir. Cosel Hi-Rel DC/DC CONVERTER aynı zamanda kararlılık ve güvenlik sağlamak için Çıkış Aşırı Akım Koruması (OCP), Çıkış Aşırı Gerilim Koruması (OVP) ve Aşırı Sıcaklık Koruması (OTP) sağlar.
Test Raporu
TEKNİK ÖZELLİKLER
| Sistem | |
| İşlemci | Intel® Xeon® D-1577, 45W, Broadwell, Frekans. 1.3/2.1GHz, 16C, 24M Önbellek |
| Bellek Türü | 32GB DDR4 2133MHz’e kadar 2 x SODIMM |
| GPU | |
| Grafik Kartı | NVIDIA Quadro RTX 5000 MXM (16GB GDDR6, 3072 CUDA Çekirdeği) |
| Depolama | |
| HDD/SDD | 1 x 2,5″ SSD |
| Ön I/O Bağlantıları | |
| DC-In | 1 (Amphenol TV07RW-11-54P) |
| Güç Düğmesi | LED arka aydınlatmalı 1x Güç Düğmesi |
| Su Geçirmez Valf | 1 |
| Arka I/O Bağlantıları | |
| X1 | 1x GbE LAN (Amphenol TV07RW-13-98S) |
| X2 | 1x 10GbE Bakır LAN (Amphenol TV07RW-13-98S) |
| X3 | 1x 10GbE Bakır LAN (Amphenol TV07RW-13-98S) |
| X4 | 1x DVI-D (Amphenol TV07RW-13-35S) |
| X5 | 1x COM (Amphenol TV07RW-13-98S) |
| Güç Gereksinimi | |
| Güç Girişi | Standart: 9V ~ 36V DC Giriş Opsiyonel: MIL-STD-461 EMI güç kaynağı, 18V ~ 36V DC-In (300W) |
| Uygulamalar | |
| Uygulamalar | MIL-STD-810’a Uyumluluk Gerektiren Askeri Platformlar, Gömülü Bilgi İşlem ve Sert Sıcaklık, Şok, Titreşim, Yükseklik, Toz ve MIL-461 EMI Koşullarına tabi uygulamalar. |
| İşletim Sistemi | |
| İşletim Sistemi | Windows 10 64Bit, isteğe bağlı olarak Linux. |
| Mekanik ve Çevre | |
| Boyut (G x D x Y) | 280 x 230 x 122 (mm) (11,02″ x 9,05″ x 4,8″) |
| Ağırlık | 10.50 Kg |
| Gövde | Alüminyum Alaşımlı, Korozyona Dayanıklı. |
| Gövde Yüzeyi | Anodik alüminyum oksit (Renk Demir grisi) |
| Soğutma | Doğal Pasif Konveksiyon/İletim. Hareketli Parça Yok |
| Soğutma | Doğal Pasif Konveksiyon/İletim. Hareketli Parça Yok. |
| Çevresel Özellikler | |
| MIL-STD-810 | Yöntem 507.5, Prosedür II (Sıcaklık ve Nem) Yöntem 516. 6 Şok-Prosedür V Çalışmıyor (Mekanik Şok) Yöntem 516.6 Şok-Prosedür I Çalışıyor (Mekanik Şok) Yöntem 514.6 Titreşim Kategorisi 24/Çalışmıyor (Kategori 20 & 24, Titreşim) Yöntem 514.6 Titreşim Kategorisi 20/Çalışma ( Kategori 20 & 24, Titreşim ) Yöntem 501.5, Prosedür I (Depolama/Yüksek Sıcaklık) Yöntem 501.5, Prosedür II (Çalışma/Yüksek Sıcaklık ) Yöntem 502.5, Prosedür I ( Depolama/Düşük Sıcaklık ) Yöntem 502.5, Prosedür II (Çalışma/Düşük Sıcaklık) Yöntem 503.5, Prosedür I (Sıcaklık Şoku) |
| Güvenilirlik | Hareketli Parça yok; Pasif Soğutma. ISO 9001 Sertifikalı Kalite Programı kullanılarak Tasarlandı ve Üretildi. |
| MIL-STD-461 | CE102 : 10 KHz – 10 MHz RE102-4 : 1,5 MHz -30 MHz – 5 GHz RS103 : 200 MHz – 3,0 GHz – 5,0 GHz, tüm frekanslar için 50 V/m eşit |
| Çalışma Sıcaklığı. | -40 ila +60°C (hava akışlı ortam) |
| Depolama Sıcaklığı. | -40 ila +85°C |
| Bağıl Nem | 5 ila %95, yoğuşmasız. |
