Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Kasa Rengi
- Parça Numarası: AccuTouch (Worldwide) – E126407
- Kasa Rengi: Siyah

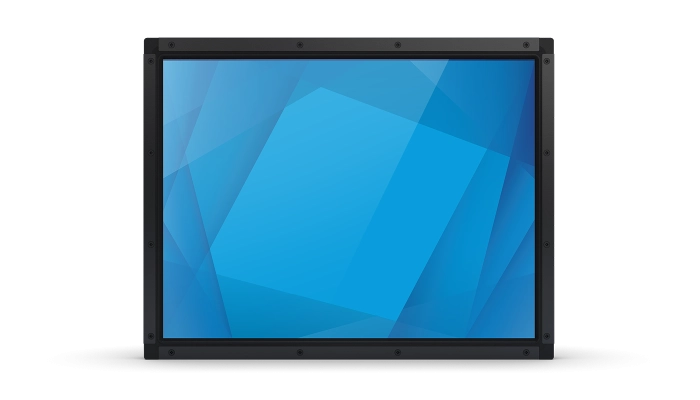

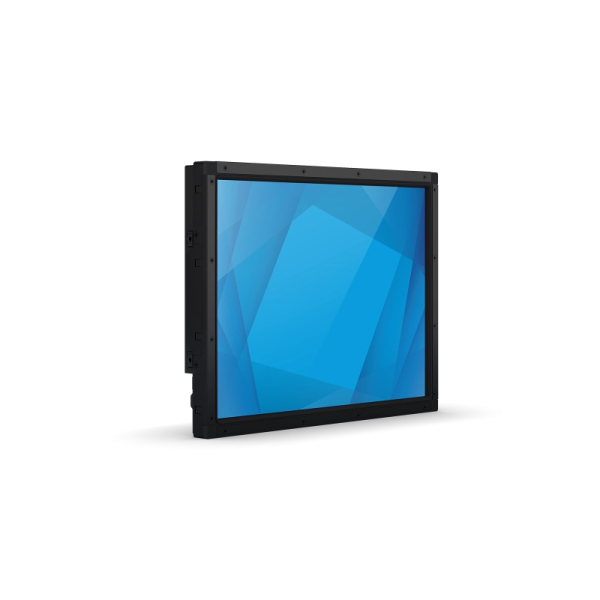

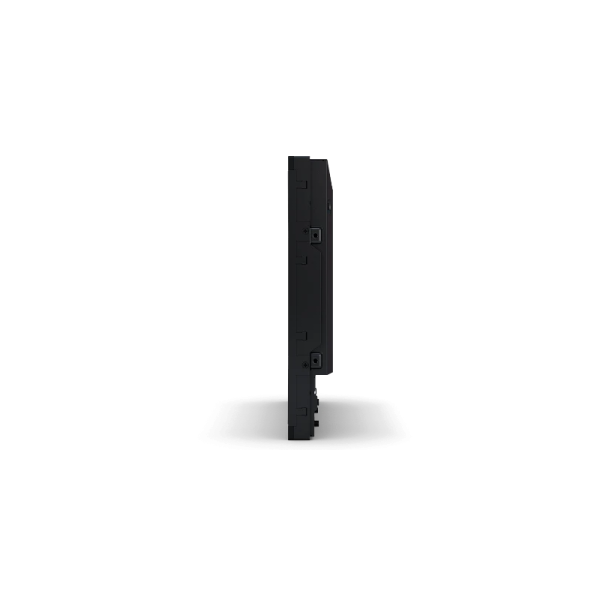

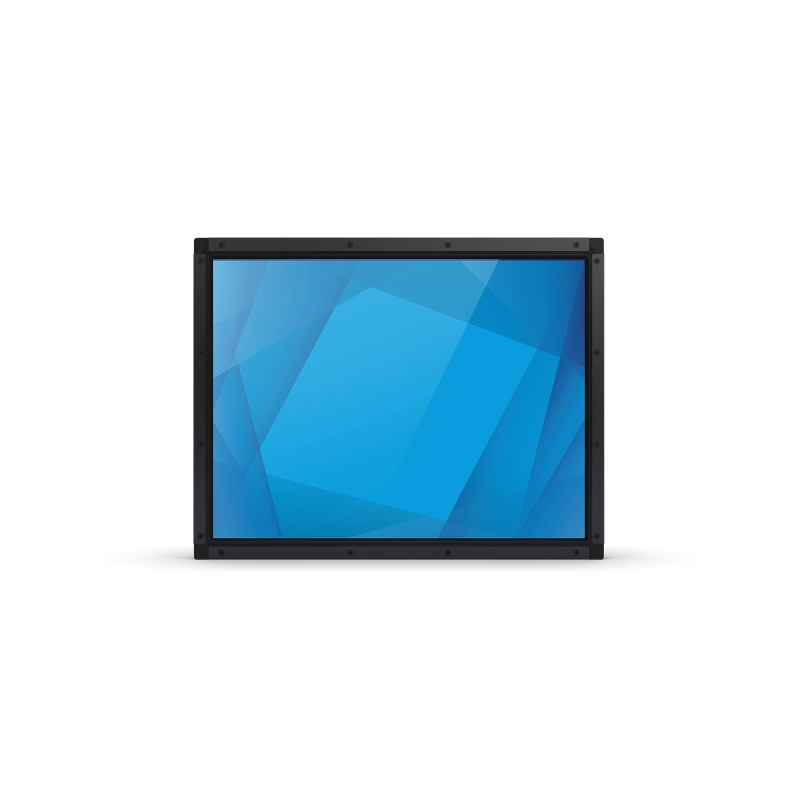

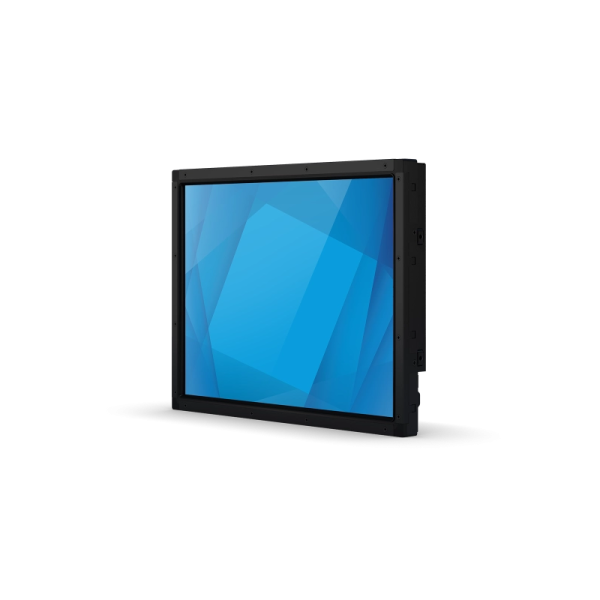

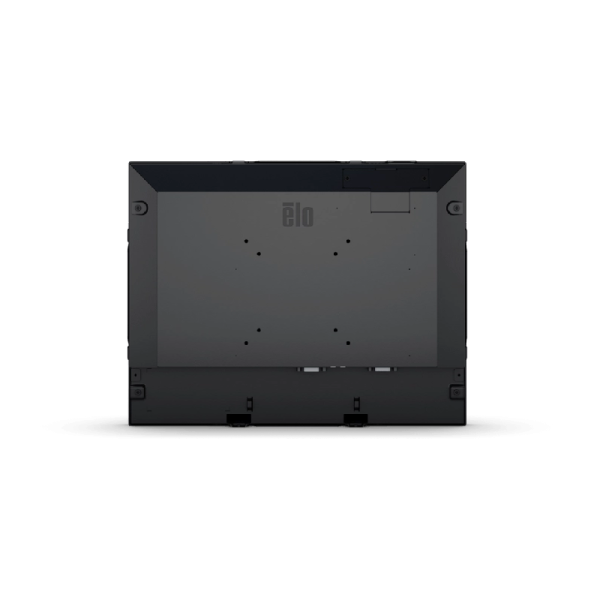

Elo 1598L 15″ Open Frame Dokunmatik Monitör
- Çok Yönlü Dokunmatik Seçenekleri: Projenize uygun PCAP (10 nokta), IntelliTouch (SAW) veya AccuTouch (Resistive) teknolojileri.
- Endüstriyel Dayanıklılık: 7/24 kesintisiz çalışma performansı, IK-07 darbe dayanımı ve 50.000 saat panel ömrü.
- Cam Arkası Dokunmatik: PCAP modeli ile 6 mm kalınlığa kadar koruma camı arkasından sorunsuz kullanım.
- Geniş Bağlantı Desteği: HDMI, DisplayPort ve VGA girişleri sayesinde tüm sistemlerle tam uyumluluk.
- Esnek Montaj: Yatay, dikey veya masa tipi (face-up) kullanım; VESA, arkadan ve yandan montaj seçenekleri.
- Sızdırmaz Yapı: Toz ve kire karşı koruma sağlayan, bezel ve LCD paneline mühürlenmiş tasarım.
- Kompakt ve Şık: Entegrasyonu kolaylaştıran ince profil ve şık 90-Serisi tasarımı.
Elo 1598L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
1598L
1598L
15” Open Frame Dokunmatik Monitör
Elo 1598L 15 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun 90-Serisi open frame mimarisi; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 1598L, AccuTouch® 5-wire resistive (single-touch) teknolojisiyle; özellikle endüstriyel HMI, üretim otomasyonu ve operatör panellerinde “dokunma hassasiyeti + parlak ekran” dengesini hedefleyen projeler için ideal bir seçenektir.
DatasheetEKRAN
15" TFT LCD (LED)
1024×768 • 4:3
DOKUNMATİK
AccuTouch® 5-Wire
Single-Touch
PARLAKLIK
LCD Panel: 500 nit
AccuTouch: 400 nit
ÇALIŞMA SICAKLIĞI
0°C ~ 50°C
MTBF: 50.000 saat

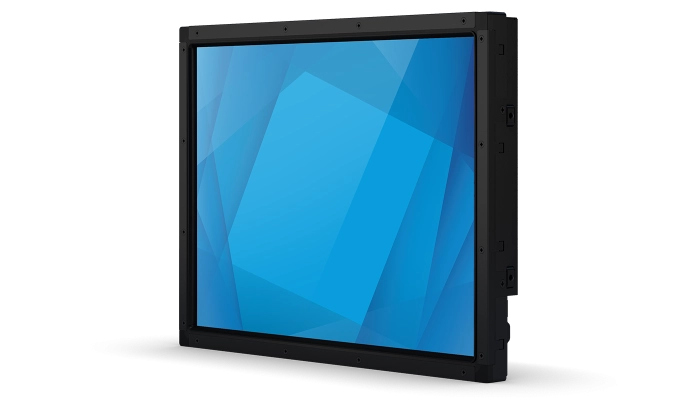

01 ÖZELLİKLER
500 nit Parlaklık, 5-Wire Resistive Kontrol
15” XGA (1024×768) • 4:3
4:3 form faktörü ve 1024×768 çözünürlük; klasik HMI ekranları ve endüstriyel otomasyon arayüzlerinde geniş uyumluluk sağlar.
AccuTouch® 5-Wire Resistive
Single-touch 5-wire resistive teknoloji; endüstriyel kontrol panellerinde “istikrarlı dokunuş” ve uzun ömür hedefleyen projeler için idealdir.
400 nit (Touch) / 500 nit (Panel)
LCD panelde 500 nit; AccuTouch yüzeyinde 400 nit tipik parlaklık ile daha aydınlık ortamlarda görünürlük avantajı.
Bağlantılar: HDMI / VGA / DP
HDMI, VGA ve DisplayPort girişleri ile farklı PC/denetleyici altyapılarına kolay entegrasyon.
Geniş Görüş Açısı
Yatay ±85° (170°) / Dikey ±85° (170°); farklı bakış açılarında netlik ve okunabilirlik.
24/7 Sahaya Uygun Tasarım
50.000 saat MTBF, 3 yıl garanti ve 0°C~50°C çalışma aralığı ile zorlu uygulamalar için güvenilir kullanım.
1598L Neden Tercih Ediliyor?
Yüksek Parlaklık (500 nit)
Kiosk kabinleri ve üretim sahaları gibi aydınlık ortamlarda daha net görüntü için 500 nit LCD panel parlaklığı.
5-Wire Resistive ile Operatör Dostu
AccuTouch® 5-wire resistive; kontrol, seçim ve onay adımlarında “kesin” dokunuş davranışı arayan uygulamalara uygundur.
Kapsamlı Montaj Seçenekleri
75/100mm VESA + 4 yanda 2-hole arayüz; front/rack montaj için opsiyonel bezel kitleriyle hızlı entegrasyon.

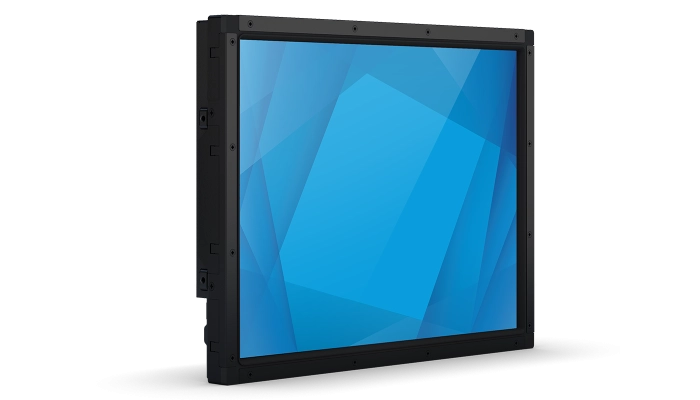

02 KULLANIM ALANLARI
1598L’nin
Kullanım Alanları
1598L; endüstriyel kontrol panelleri, üretim otomasyonu HMI’ları, klasik kiosk uygulamaları ve bakım/servis terminalleri gibi “parlak ekran + resistive kontrol” dengesinin arandığı projelerde öne çıkar.
Endüstriyel Otomasyon
Kontrol panoları, makine arayüzleri ve üretim hattı HMI uygulamaları.
Self-Servis Kiosk
Dayanıklı open frame yapı ile kiosk/kabin entegrasyonları ve uzun saha ömrü.
Bakım & Servis Terminalleri
Teknisyen istasyonlarında stabil dokunma ve net görüntü; ergonomik 4:3 oran.
Sağlık
Yönlendirme ve kayıt noktalarında güvenilir çalışma; sade entegrasyon.
EKRAN & PERFORMANS
15” 4:3 XGA
500 nit ile Daha Net Görünürlük
1024×768 çözünürlük ve 4:3 oran; endüstriyel otomasyon ve legacy HMI arayüzlerinde yüksek uyumluluk sunar. 500 nit LCD panel parlaklığı; aydınlık sahalarda görüntü okunabilirliğini artırır.

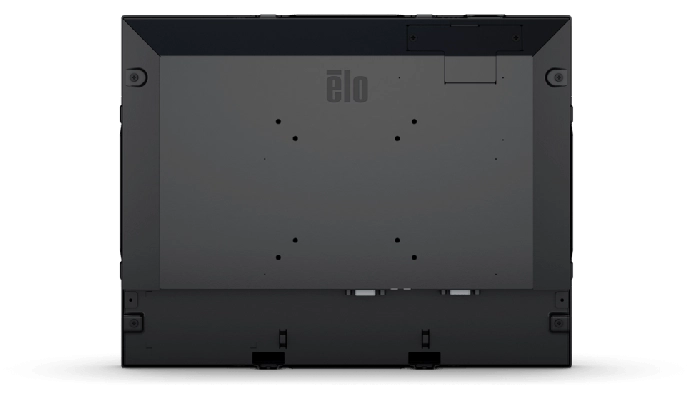

MONTAJ ESNEKLİĞİ
VESA + Front/Rack için Opsiyonel Bezel
1598L; 75mm ve 100mm VESA, 4 yanda 2 delikli montaj arayüzü ile kiosk ve kabin tasarımlarında esnek entegrasyon sunar. Front mount ve rack mount için opsiyonel bezel kitleri kullanılabilir.
1
Teknik Özet
XGA • 4:3 • 500 nit
2
Dokunmatik & P/N
5-Wire Resistive
3
I/O, Güç & Çevresel
12V DC • 0–50°C
1598L ÖNE ÇIKANLAR
Teknik Özet
1598L
1598L
Ekran: 15" TFT LCD (LED), 4:3 • Çözünürlük: 1024×768 • Parlaklık (tipik): LCD 500 nit; AccuTouch 400 nit • Tepki süresi: 35 ms • Kontrast: 1500:1 • Görüş açısı: ±85°/±85° • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 15” Open Frame Touchscreen (AccuTouch®) – Teknik Özellikler
AccuTouch® 5-wire rezistif tek dokunuş teknolojisine sahip, 4:3 formda 15” open frame dokunmatik monitör. HDMI/VGA/DisplayPort girişleri, tethered OSD kontrol kutusu ve endüstriyel montaj seçenekleri ile kiosk/OEM projeleri için tasarlanmıştır. (Part Number: E126407)
Dokunmatik
Teknoloji, Kapasite, Arayüz
- Dokunmatik Teknolojisi: 5-Wire Resistive (AccuTouch®)
- Kapasite: Tek Dokunuş
- Dokunmatik Arayüz: Dual serial / USB
Ekran
15” TFT LCD (LED)
- Ekran Boyutu: 15” diyagonal, Active matrix TFT LCD (LED)
- En-Boy Oranı: 4:3
- Aktif Alan: 11.97" × 8.98" / 304.1 × 228.1 mm
- Çözünürlük: 1024 × 768
- Renk Sayısı: 16.2 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik):
- LCD panel: 500 nit
- AccuTouch: 400 nit
- Tepki Süresi – Toplam (tipik): 35 ms
- Kontrast Oranı: 1500:1
- Görüş Açısı: Yatay ±85° (toplam 170°) • Dikey ±85° (toplam 170°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- 640×480 60Hz
- 720×400 70Hz
- 800×500 60Hz
- 800×600 56, 60Hz
- 1024×768 60Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- Erişim: Cihaza bağlı (tethered) OSD kontrol kutusu üzerindeki switch’ler ile
- Kontroller: Menu • Up • Down • Select • Power
- Ayarlar: Brightness, Contrast, Clock, Phase, H-Position, V-Position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitler: OSD • Power
Video
Giriş Formatı, Frekans, Arayüz
- Giriş Formatı: HDMI v1.3 Type-A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (DisplayPort’un daha yeni sürümlerini destekler)
- Giriş Frekansı: Yatay 30 – 60 KHz • Dikey 50 – 75 Hz
- Video Arayüzü: HDMI • VGA • DisplayPort
Güç
Harici DC, Dönüştürücü, Voltaj
- Güç Kaynağı: Harici DC – opsiyonel güç adaptörü (ayrı satılır)
- DC 24V/DC 12V Converter: ayrı satılır – Elo P/N: E239980
- Giriş Voltajı: 12VDC +/- %5
- Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) barrel iç çap, 8.8mm (+/-0.3mm) barrel derinliği)
Not
“Audio Input Connector” Satırı Hakkında
- Verdiğiniz teknik listede “Audio Input Connector: IEC 60320 C14” ve “Audio Input Signal Range: 100–240VAC” satırları yer alıyor. Bu değerler genellikle AC girişli adaptör/cihazlar için kullanılır. Bu modelin güç beslemesi “External DC” olarak geçtiği için, bu satırları ayrıca “opsiyonel güç adaptörü”/AC tarafı olarak bırakıyorum.
Güç Tüketimi
Tipik (230V/50Hz)
- AÇIK (ON): 14.1 W
- UYKU (SLEEP): 1.5 W
- KAPALI (OFF): 0.5 W
Mekanik
Boyutlar
- Boyutlar: 13.24" × 10.41" × 1.65" / 336.4 × 264.4 × 41.9 mm
- Kutu Boyutu (Sevkiyat): 17.09" × 14.76" × 6.89" / 434 × 375 × 175 mm
Ağırlık
Ambalajlı / Ambalajsız
- Ağırlık (Ambalajsız): 6.4 lb / 2.9 kg
- Ağırlık (Ambalajlı): 10.36 lb / 4.7 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık
- Çalışma Sıcaklığı: 0°C – 50°C / 32°F – 122°F
- Depolama Sıcaklığı: -20°C – 70°C / -4°F – 158°F
- Nem: Çalışma %20 – %80 • Depolama %10 – %95
- Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Garanti
Standart & Uzatılmış Seçenekler
- Standart Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri:
- 4 yıl garanti – Elo P/N: E898247
- 5 yıl garanti – Elo P/N: E898449
- 3 yıl garanti + AUR – Elo P/N: E898648
- 4 yıl garanti + AUR – Elo P/N: E894921
- 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Regulatory: Australia RCM; Canada cUL, IC; China CCC; Europe CE TUV; United Kingdom UKCA; Japan VCCI; Korea KCC; Mexico CoC; Taiwan BSMI; United States UL, FCC; International CB; RoHS, China RoHS, WEEE
Montaj
VESA ve Montaj Seçenekleri
- VESA: 75 mm ve 100 mm VESA mount
- Yan Montaj: Tüm 4 kenarda 2 delikli montaj arayüzü
- Ön Montaj: Opsiyonel bezel kiti ile
- Rack Montaj: Opsiyonel bezel kiti ile
- Detaylar için ölçülendirme çizimlerine bakınız.
Kutu İçeriği
Kutudan Çıkanlar
- HDMI cable
- Touch USB Cable
- VGA Cable
- Remote OSD
- “L” (Side Mount) Brackets (vidalarıyla)
- Quick Install Guide
- EEI Label
- Japan Class-B TM info sheet
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
- Remote OSD (RJ45): Elo P/N: E483757
- Replacement Cable Kit (HDMI, VGA, USB and Serial cables): Elo P/N: E546861
- Cable Kit DVI-D → HDMI: Elo P/N: E538507
- Cable Kit DP → DP: Elo P/N: E582895
- North America power adapter and cable kit: Elo P/N: E005277
- European & Korea power adapter and cable kit: Elo P/N: E571601
- UK power adapter and cable kit: Elo P/N: E180092
- China power adapter and cable kit: Elo P/N: E558862
- Taiwan power adapter and cable kit: Elo P/N: E818655
- Japan power adapter and cable kit: Elo P/N: E182546
- Argentina power adapter and cable kit: Elo P/N: E887099
- Australia power adapter and cable kit: Elo P/N: E637593
- Elo 15-inch L-Bracket: Elo P/N: E203787
- Elo 15-inch Front-mount Bezel: Elo P/N: E323425 (uyumluluk için “Mounting Options” dokümanına bakınız)
- Elo 15-inch Rack-mount Bracket: Elo P/N: E295006 (uyumluluk için “Mounting Options” dokümanına bakınız)
- Power DC 24V/DC 12V Converter: Elo P/N: E239980
