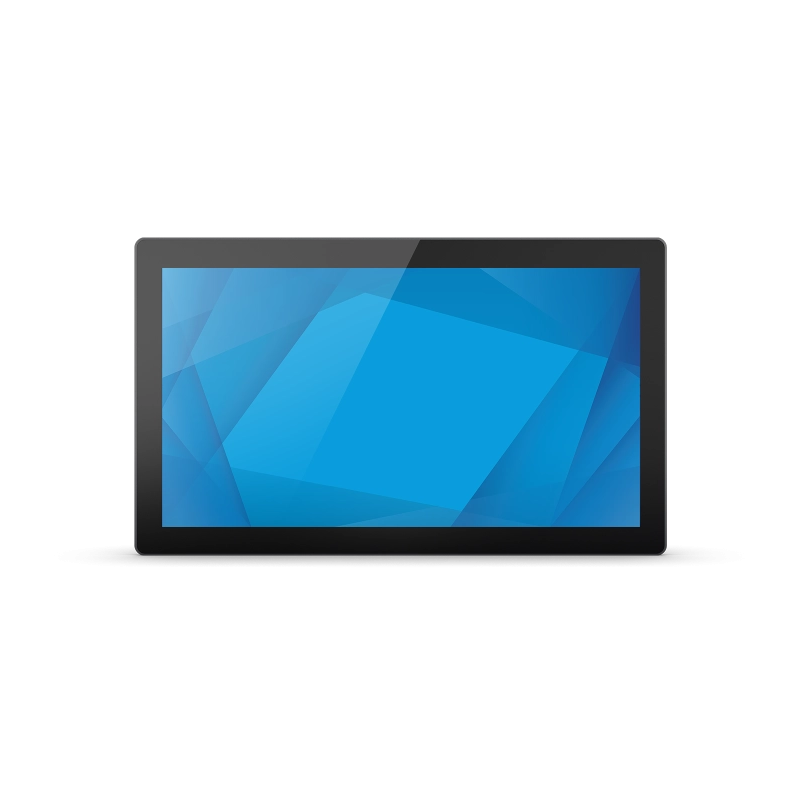

Elo 2094L 19.5″ Open Frame Dokunmatik Monitör

  • 19.5″ HD Ekran: 1920×1080 çözünürlük ve net görüntü kalitesiyle endüstriyel sınıf performans.
  • Yüksek Parlaklık: 225 nit panel parlaklığı ile her ortamda mükemmel görünürlük.
  • Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisiyle akıcı kullanıcı deneyimi.
  • Geniş Bağlantı: HDMI, VGA ve DisplayPort girişleri sayesinde tüm sistemlerle tam uyum.
  • 24/7 Kesintisiz Kullanım: Ticari ve endüstriyel ortamlar için tasarlanmış uzun ömürlü yapı.
  • Cam Arkasından Dokunma: 6 mm kalınlığa kadar ek koruyucu cam arkasından çalışabilme özelliği.
  • Geniş İzleme Açısı: 178°/178° yatay ve dikey görüş açısıyla her yönden net görüntü.
  • Esnek Montaj: Yatay, dikey veya yukarı bakan açılarda kiosk ve kabinlere kolay entegrasyon.
  • Android Uyumlu: Elo Backpack ile hızlıca profesyonel bir medya platformuna dönüştürülebilir.

Elo 2094L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

2094L 19.5” Open Frame Dokunmatik Monitör
OPEN FRAME 2094L

2094L
19.5” Open Frame Dokunmatik Monitör

Elo 2094L 10 inç open frame dokunmatik monitör; müşterilerine güvenilir bir ürün sunmak isteyen OEM’ler ve sistem entegratörleri için, endüstriyel sınıf ve maliyet-etkin bir çözümdür. En baştan güvenilirlik odağıyla tasarlanan Elo açık çerçeveler; üstün görüntü netliği ve ışık geçirgenliği sunarken, doğru dokunma tepkileri için stabil ve sapmasız (drift-free) çalışır. 90 Serisi ürün ailesi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle geniş bir yelpazede sunulur. Böylece self-servis ve oyun senaryolarından endüstriyel otomasyon ve sağlık uygulamalarına kadar ticari kiosk kurulumlarında ihtiyaç duyulan çok yönlülüğü sağlar.

Datasheet
DOKUNMATİK
TouchPro® PCAP
10 dokunuş
EKRAN
19.5” TFT LCD (LED)
16:10 • 1280×800
PARLAKLIK
LCD: 500 nit
PCAP: 450 nit
GÜVENCE
Ticari kullanım için tasarlandı
3 yıl standart garanti

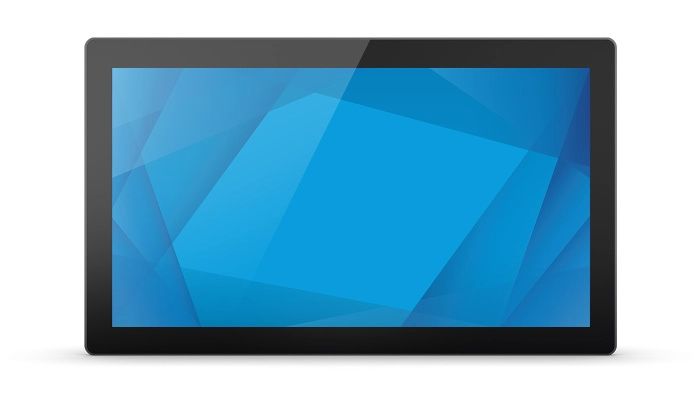

Elo 2094L 19.5 inç Open Frame Dokunmatik Monitör

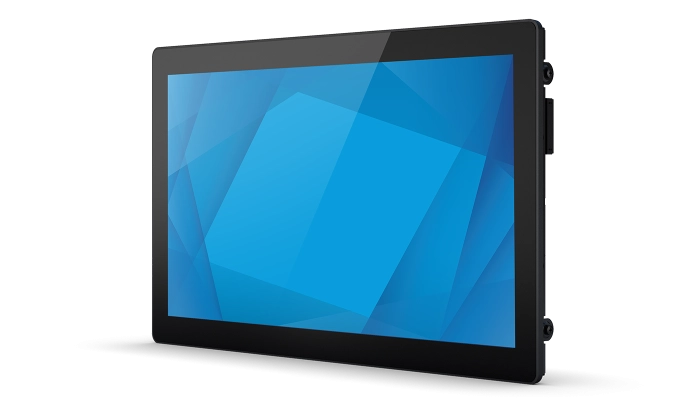

Elo 2094L Open Frame Dokunmatik Monitör
01 ÖZELLİKLER

OEM ve Entegratörler için Endüstriyel Sınıf Açık Çerçeve

Güvenilirlik Odaklı Tasarım

En baştan sağlamlık için tasarlanan Elo açık çerçeveler; stabil, sapmasız çalışma ile doğru dokunmatik tepkileri hedefler ve uzun süreli kullanımda tutarlı performans sunar.

Üstün Görüntü Netliği

Yüksek görüntü netliği ve ışık geçirgenliği, farklı kullanım senaryolarında (yakın/uzak, düz/açılı) ideal izleme deneyimini destekler.

Geniş Ürün Ailesi Esnekliği

90 Serisi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle, ticari kiosk uygulamalarında ihtiyaç duyulan çok yönlülüğü sağlar.

Farklı Dikeylerde Uyum

Self-servis ve oyun kabinlerinden endüstriyel otomasyon ve sağlık uygulamalarına kadar geniş bir kullanım alanı için tasarlanmıştır.

Ortakların Daha Akıllı Kiosklar Üretmesine Destek

EloView® ve Elo Backpack® ile kiosk yönetimi kolaylaşır: içerik dağıtımı ve uzaktan yönetim yetenekleriyle, düşük güç tüketimli, katı hal ve fansız bir altyapı sunar.

Yüksek Trafik için Uygun

7/24 kullanıma hazır olacak şekilde tasarlanmış ticari sınıf yapı; yoğun temas ve zorlu ortam koşullarına uygun, uzun ömürlü bir çözüm sunar.

2094L Neden Tercih Ediliyor?

Kolay Entegrasyon, Uzun Ömür

OEM ve sistem entegratörleri için maliyet-etkin bir seçenek sunarken, dayanıklı ve uzun yaşam döngülü yapısı sayesinde yıllarca yüksek kaliteli etkileşimli deneyim hedefler.

Yatırım Getirisini (ROI) Maksimize Eder

Dokunmatiğin en baştan entegre edildiği uçtan uca çözüm yaklaşımı ve zorlu test süreçleri, sahada güvenilir uzun ömür sağlayarak ROI’yi artırmayı amaçlar.

Garanti ile Desteklenir

3 yıl standart garanti ile gelir; isteğe bağlı olarak 4 veya 5 yıla uzatma seçenekleriyle operasyonel sürekliliği güçlendirir.

02 KULLANIM ALANLARI

2094L’nin
Kullanım Alanları

Ticari kiosk uygulamalarında ihtiyaç duyulan esneklik için; self-servis, oyun, sağlık ve endüstriyel otomasyon gibi farklı senaryolara uyum sağlayacak şekilde konumlandırılmıştır.

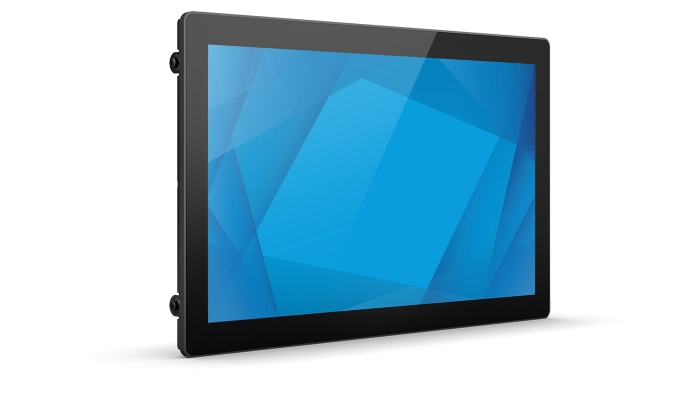

2094L kullanım alanları

Self-Servis

Kiosk ve kabin tasarımlarında, güvenilir dokunmatik performansı ile 7/24 kullanım senaryolarına uyum sağlar.

Oyun (Gaming)

Yoğun temas alanlarında sağlamlık ve tutarlı dokunma tepkisiyle, etkileşimli oyun kabinleri için uygun bir temel sunar.

Sağlık

Net görüntü ve stabil dokunmatik tepkisiyle, klinik ve hastane içi etkileşimli terminal çözümlerine uyum sağlar.

Endüstriyel Otomasyon

Zorlu ortamlarda kullanılabilecek ticari sınıf yapı ve uzun yaşam döngüsü yaklaşımı ile endüstriyel makinelere entegrasyonu destekler.

DOKUNMATİK TEKNOLOJİ

TouchPro® PCAP ile
Cam Arkasından Dokunma Desteği

TouchPro® PCAP teknolojisi; ön katmanda 6 mm’ye kadar cam gerektiren kurulumlar veya belirli IP sınıfı gereksinimleri olan çözümler için “cam arkasından dokunma” işlevini destekler. İster gömme (flush) montajlı bir ekran, ister kapak camının arkasında tamamen korumalı bir tasarım hedefleyin; PCAP açık çerçeveler self-servis kiosklardan yoğun kullanılan oyun kabinlerine ve zorlu endüstriyel makinelere kadar çeşitli uygulama ve ortamlarda dayanıklılık için amaca uygun şekilde geliştirilmiştir.

TouchPro® PCAP • 10 dokunuş
6 mm’ye kadar cam arkasından dokunma
Gömme montaj (flush) senaryoları
Yoğun kullanım için sağlam yapı
TouchPro PCAP cam arkasından dokunma

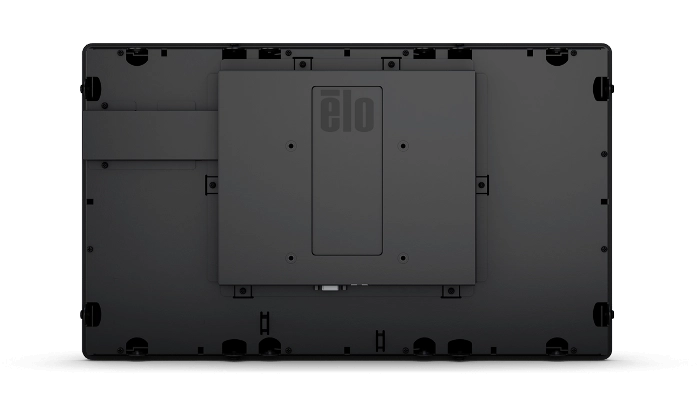

2094L montaj esnekliği
MONTAJ ESNEKLİĞİ

Kurulumunuz için
Maksimum Montaj Esnekliği

Ticari sınıf açık çerçeveler; yatay (landscape), dikey (portrait) ve yukarı bakan (face-up) yönlerde monte edilebilir. Bu sayede masa, kiosk veya kabin tasarımlarında optimum esneklik sağlar.

İster doğrudan, ister açılı, ister uzaktan görüntüleme olsun; açık çerçeveler görüntü netliğini korurken, sunmak istediğiniz izleme deneyimini desteklemek için gereken altyapıyı sağlar.

Yatay / Dikey / Face-up montaj
Masa, kiosk, kabin tasarımları
Görüntü netliğini koruyan yapı
1
Ticari Sınıf Dayanıklılık
7/24 kullanım • Uzun ömür
2
Akıllı Yönetim
EloView® • Backpack®
3
Teknik Özet
PCAP • 1280×800 • 500 nit
2094L ÖNE ÇIKANLAR
Ticari Kullanım için
Üretildi ve Test Edildi
Pazardaki en iyi üreticilerden biri olmayı hedefliyoruz: Dokunmatik, en baştan entegre edilerek uçtan uca çözüm tasarlanır. Çözümlerimiz farklı ortamlarda esneklik sunar ve ürün ömrünü maksimize etmek için titiz testlerden geçer — yatırım getirinizi (ROI) artırmayı amaçlar. 3 yıl standart garantiyle desteklenir; isteğe bağlı 4 veya 5 yıla uzatma mümkündür.
Elo 19.5” IntelliTouch / TouchPro PCAP – Teknik Özellikler
06 Teknik Özellikler

Elo 19.5” Open Frame Dokunmatik Ekran (IntelliTouch® / TouchPro® PCAP) Teknik Özellikleri

Elo 19.5” open frame dokunmatik ekran; IntelliTouch® (SAW – tek dokunuş) ve TouchPro® PCAP (10 dokunuş) seçenekleriyle kiosk, endüstriyel otomasyon ve self-servis entegrasyonlarına uygundur. Uzaktan RJ45 OSD kontrol kutusu ile yönetilir; HDMI / VGA / DisplayPort girişleriyle esnek bağlantı sağlar.

Ürün Kimliği
Parça Numaraları, Renk, Seri
  • Parça Numarası (IntelliTouch / Dünya Geneli): E328883
  • Parça Numarası (TouchPro PCAP / Dünya Geneli): E331214
  • Kasa Rengi: Siyah
  • Ürün Tipi: 19.5” Endüstriyel Sınıf Open Frame Touch Display
Dokunmatik
IntelliTouch® SAW / TouchPro® PCAP
  • SAW (IntelliTouch®): Surface Acoustic Wave – Tek Dokunuş
  • PCAP (TouchPro®): Projected Capacitive – 10 Dokunuş
Dokunmatik Arayüz
USB / Seri
  • TouchPro PCAP: USB 2.0
  • IntelliTouch: Çift seri / USB 2.0
Ekran
19.5” TFT LCD (LED)
  • Ekran Boyutu (Diagonal): 19.5'' diagonal, Active matrix TFT LCD (LED)
  • En-Boy Oranı: 16:9
  • Aktif Görüntü Alanı: 17.12" × 9.40" / 434.88 mm × 238.68 mm
  • Çözünürlük: 1920 × 1080
  • Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
  • Parlaklık (tipik): LCD panel 250 nit • IntelliTouch 225 nit • TouchPro PCAP 225 nit
  • Kontrast Oranı: 3000:1
  • Tepki Süresi – Toplam (tipik): 20 ms
  • Görüş Açısı: Yatay ±89° (toplam 178°) / Dikey ±89° (toplam 178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
  • Desteklenen: 640×480 60Hz • 720×400 70Hz • 800×500 60Hz • 800×600 56/60Hz • 1024×768 60Hz • 1280×800 60Hz • 1280×1024 60Hz • 1366×768 60Hz, 60Hz RB • 1440×900 60Hz, 60Hz RB • 1680×1050 60Hz, 60Hz RB • 1920×1080 50/60Hz
Video & Bağlantı
HDMI • VGA • DisplayPort
  • Giriş Video Formatı: HDMI v1.3 Type A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (daha yeni sürümleri destekler)
  • Giriş Frekansı: Yatay 30 – 82 KHz • Dikey 50 – 75 Hz
  • Video Arayüzü: HDMI, VGA ve DisplayPort
OSD
Uzaktan OSD Kontrol (RJ45)
  • OSD Erişimi: Üniteye bağlı (tethered) OSD Kontrol kutusu üzerindeki anahtarlar ile erişilir.
  • Kontroller: Menü, Yukarı, Aşağı, Seç, Güç (Power)
  • Ayarlar: Parlaklık, Kontrast, Saat (Clock), Faz (Phase), H-konumu, V-konumu, Otomatik Ayar, En-Boy Oranı, Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, OSD Yatay Konumu, OSD Dikey Konumu, Varsayılanlara Dön, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik Açık, Touch Thru
  • Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
  • Kilit Seçenekleri: OSD, Güç
Güç
Harici DC Adaptör
  • Güç Kaynağı: Harici DC – Opsiyonel adaptör (ayrı satılır)
  • Monitör Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
  • Giriş Voltajı: 12VDC +/- %5
  • Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
Güç Tüketimi
Tipik Değerler (Monitör + Adaptör)
  • ON (Varsayılan – %75 Parlaklık): 13.87 W
  • ON (Tipik – %100 Parlaklık): 16.54 W
  • SLEEP: 1.5 W
  • OFF: 0.5 W
Mekanik
Boyutlar, Ağırlık, Sevkiyat
  • Boyutlar (Bezel’li): 18.74" × 11.03" × 1.71" / 476 × 280.1 × 43.4 mm
  • Boyutlar (Zero-Bezel): 18.87" × 11.22" × 1.59" / 479.2 × 285.0 × 40.5 mm
  • Kutu Boyutları (Sevkiyat): 22.64" × 14.8" × 7.28" / 575 × 376 × 185 mm
  • Ağırlık (Ambalajsız): 10.36 lb / 4.7 kg
  • Ağırlık (Ambalajlı): 14.11 lb / 6.4 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
  • Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
  • Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
  • Nem: Çalışma %20–%80 • Depolama %10–%95
  • Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
  • MTBF: 50.000 saat (kanıtlanmış)
Sertifikalar & Uyum
Garanti, Uzatılmış Servis, Regülasyonlar
  • Garanti: 3 yıl
  • Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
  • Regülasyon Onayları ve Beyanları: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Uyumluluk
Sadece TouchPro® PCAP Modelleri İçin
  • ESD Uyumu: GLI 27 kV hava / 8 kV temas ESD uyumlu (yalnızca TouchPro PCAP)
  • Ball-Drop Uyumu: UL 62368 ball-drop uyumlu (yalnızca TouchPro PCAP)
  • Darbe Dayanımı: IK07 impact uyumlu (yalnızca TouchPro PCAP)
Montaj
VESA / Ön / Rack / Flush

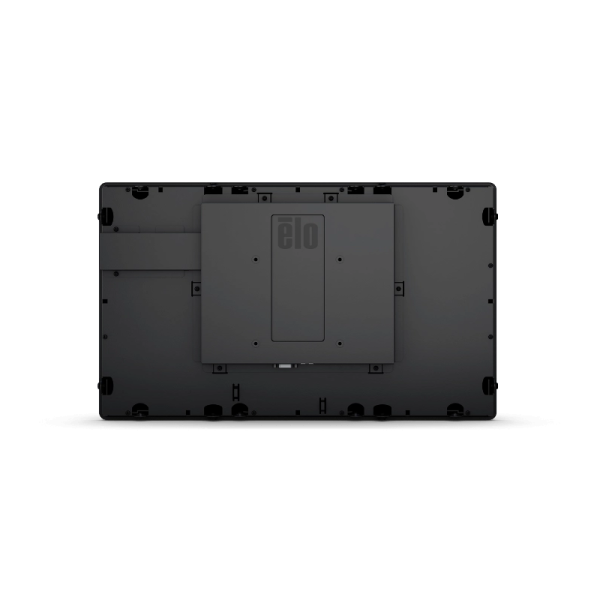

  • VESA: 100 mm VESA montaj
  • Arayüz: Dört tarafta 2 delikli montaj arayüzü
  • Ön Montaj: Opsiyonel bezel kiti ile (sadece IntelliTouch modelleri; TouchPro PCAP ile kullanılmaz)
  • Rack Montaj: Opsiyonel kit ile (sadece IntelliTouch modelleri; TouchPro PCAP ile kullanılmaz)
  • Flush Montaj: Dahil braketler ile (TouchPro PCAP modelleri)
Kutu İçeriği
Kutudan Çıkanlar
  • HDMI kablosu
  • VGA kablosu
  • RJ45 OSD Remote
  • Dokunmatik USB Kablosu
  • Quick Install Guide (Hızlı Kurulum Kılavuzu)
  • Zero-Bezel Modeller: Flush Mount braketleri ve vidalar
  • Bezel’li – IntelliTouch Modeller: “L” (Yan Montaj) braketleri ve vidalar
  • EEI Label (EEI Etiketi)
  • Japan Class-B TM bilgi föyü
Aksesuarlar / Opsiyonlar
Seçenekler / Çevre Birimleri / Yükseltmeler
  • Remote OSD (RJ45): Elo P/N: E483757
  • Yedek Kablo Kiti (HDMI, VGA, USB ve Seri): Elo P/N: E546861
  • Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
  • Kablo Kiti: DP → DP – Elo P/N: E582895
  • Güç Adaptörü + Kablo Kiti (Kuzey Amerika): Elo P/N: E005277
  • Güç Adaptörü + Kablo Kiti (Avrupa & Kore): Elo P/N: E571601
  • Güç Adaptörü + Kablo Kiti (UK): Elo P/N: E180092
  • Güç Adaptörü + Kablo Kiti (Çin): Elo P/N: E558862
  • Güç Adaptörü + Kablo Kiti (Tayvan): Elo P/N: E818655
  • Güç Adaptörü + Kablo Kiti (Japonya): Elo P/N: E182546
  • Güç Adaptörü + Kablo Kiti (Arjantin): Elo P/N: E887099
  • Güç Adaptörü + Kablo Kiti (Avustralya): Elo P/N: E637593
  • IntelliTouch Stylus Kalem: Elo P/N: D82064-000
  • Elo 20” & 22” Wide Flush-mount Bracket: Elo P/N: E190706
  • Elo 20” Wide Front-mount Bezel: Elo P/N: E553352 (Uyumluluk için “Montaj Seçenekleri” dokümanına bakınız)
  • Elo 20” Wide Rack-mount Bezel: Elo P/N: E553538 (Uyumluluk için “Montaj Seçenekleri” dokümanına bakınız)
  • Güç Dönüştürücü (DC 24V / DC 12V): Elo P/N: E239980
  • Elo Backpack® 5 (Standart Model): Elo P/N: E620713
  • Opsiyonel PCAP Stylus Kalem: Elo P/N: E066148
