Dokunmatik Monitör
Endüstriyel Otomasyon / Proses Kontrol
Fanless J6412 platformu, IP66/IP69K sızdırmazlık ve M12 LAN/COM/DC-in ile toz, titreşim ve nemli ortamlarda güvenilir HMI/edge kontrol.

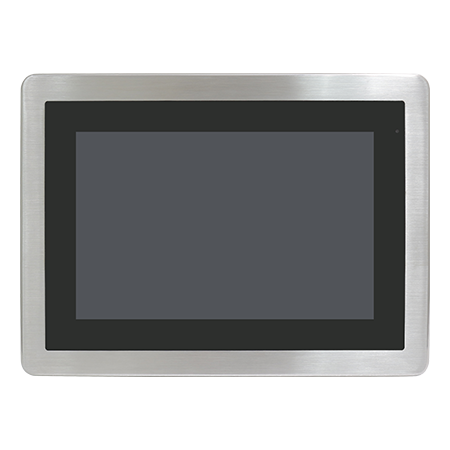

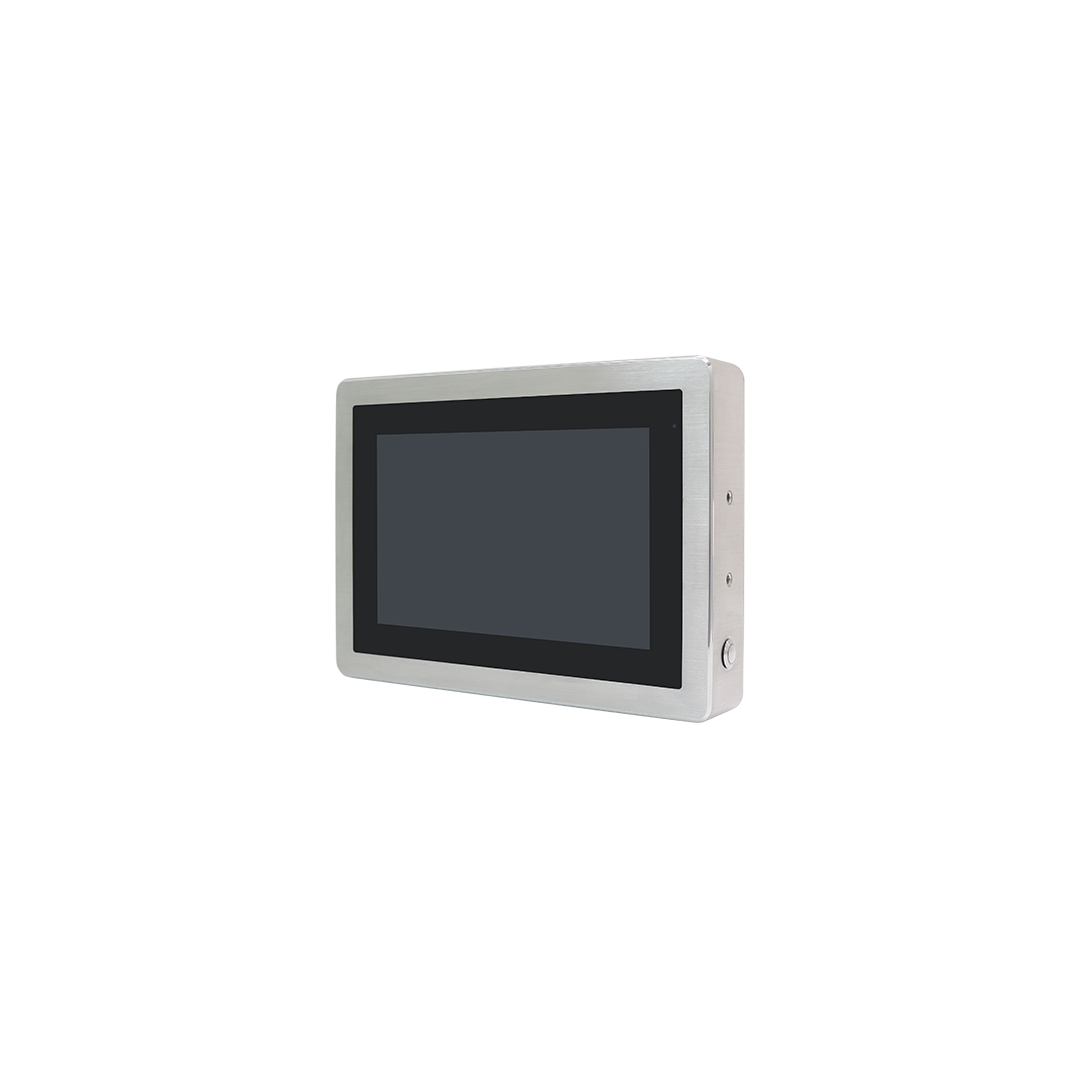

Aplex ViTAM 8B Serisi Endüstriyel Panel PC
- Aplex ViTAM 8B Serisi Endüstriyel Panel PC Paslanmaz çelik (304/316) gövde, tam IP66/IP69K koruma — hijyenik, yıkanabilir tasarım.
- Fanless Intel® Celeron® J6412 platformu — sahada güvenilir ve uzun ömürlü performans.
- M12 kilitlemeli I/O: LAN / USB / COM (RS-232/422/485) / DC-in (9–36V).
- Dokunmatik seçenekleri: PCAP veya 5-telli rezistif.
- Parlaklık: Standart seviye + 1000 nit yüksek parlaklık opsiyonu.
- Ebatlar: 10.1″, 12.1″, 15″ — hat gereksinimine uygun ölçeklenebilirlik.
- Yıkama & kimyasal dayanımı: düz cam ön yüz + sızdırmaz M12 kapaklar.
- Uygulamalar: gıda-içecek, ilaç-biyoteknoloji, kimya-kozmetik, proses otomasyon HMI.
Açıklama
Açıklama
ViTAM 8B Serisi Paslanmaz Çelik Panel PC (Intel® Celeron® J6412)
Dengeli performans ve yüksek dayanıklılık için tasarlanan ViTAM 8B; tam IP66/IP69K sızdırmazlık, 304/316 paslanmaz çelik şasi seçenekleri, 10.1″–23.8″ ekran aralığı ve 1000 nit yüksek parlaklık opsiyonuyla hijyenik üretim hatlarında güvenilir HMI/Panel PC çözümüdür.
- 10.1″–23.8″ ekran seçenekleri; Standart parlaklık (350–500 nit) ve 1000 nit yüksek parlaklık opsiyonları.
- J6412 işlemci, 1× SO-DIMM ile 32GB’a kadar DDR4-3200; NVMe/M.2 (B-Key) ve 2.5″ SATA depolama seçenekleri (modele göre).
- 304 paslanmaz çelik şasi (varsayılan), 316 opsiyonu; düz cam ön yüz, tam IP66/IP69K sızdırmazlık.
- M12 LAN, güç ve COM (RS-232/422/485) bağlantıları; 9–36V DC, VESA veya yoke montaj; Windows 10/11 desteği.
Öne Çıkan Özellikler
-
IP66/IP69K Yıkanabilir
Tam kapalı paslanmaz çelik şasi, düz cam ön yüz ve M12 bağlantılarla yüksek basınç/sıcak yıkamaya uygun.
-
1000 nit’e Kadar Parlaklık
10.1″–15″ ebatlarda standart parlaklık seçenekleri ve 1000 nit opsiyonuyla hat ortamında net görünürlük.
-
Intel® Celeron® J6412 (Fanless)
DDR4-3200 (32GB’a kadar), M.2/SATA depolama, TPM 2.0 ve Windows 10/11 desteğiyle uzun ömürlü performans.
Farklı Ebatlar — Doğru HMI'yı Seçin
Öne Çıkanlar

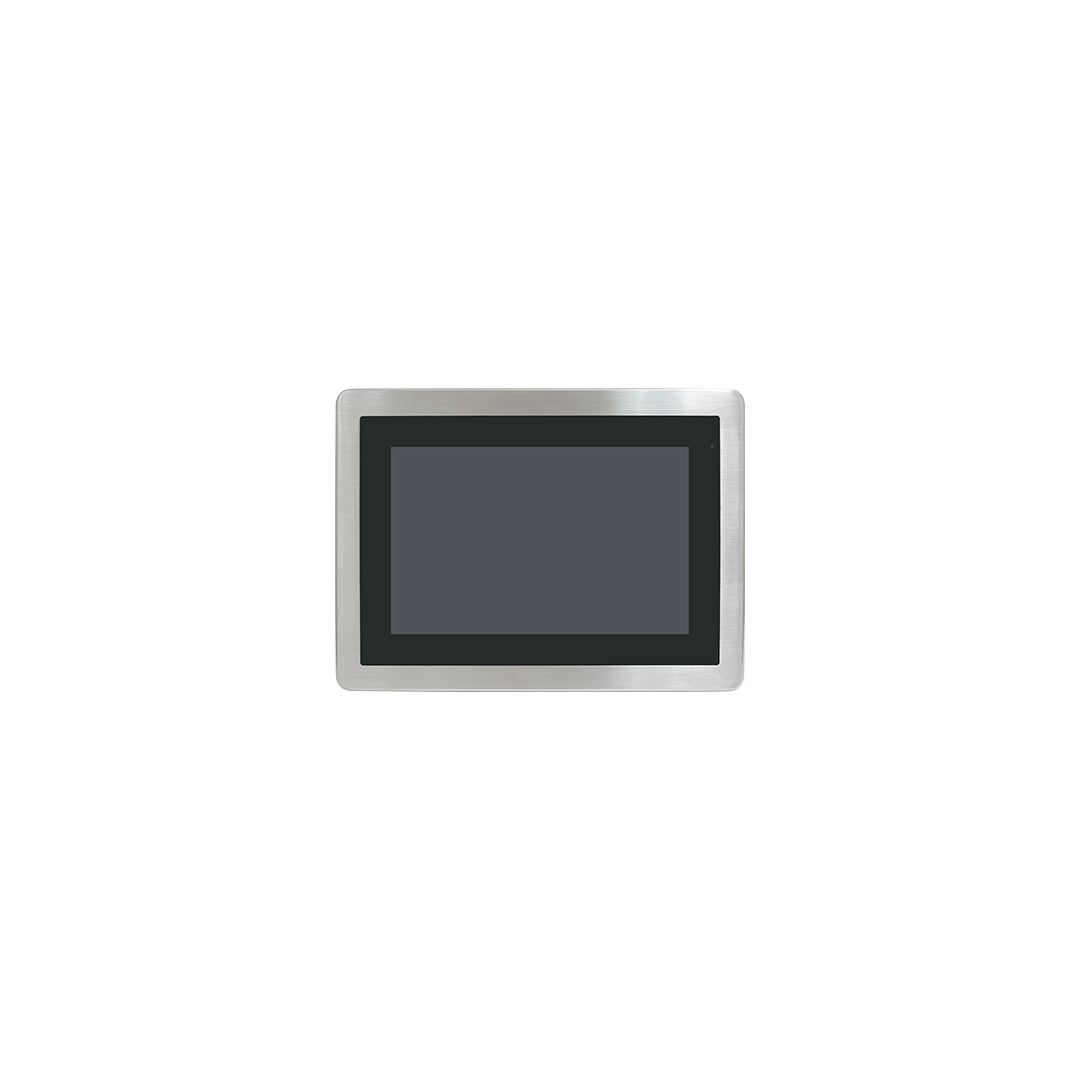

- 10.1″ TFT-LCD — Standart 350 nit, Yüksek parlaklık 1000 nit (ops.).
- Intel® Celeron® J6412, 1× SO-DIMM ile 32GB DDR4-3200.
- Tam IP66/IP69K paslanmaz gövde; düz cam ön yüz.
- M12 güç/LAN/COM/USB; yan kenarda touch on/off tuşu.
- PCAP veya rezistif dokunmatik seçenekleri.
Kullanım
Kompakt makineler, dar alan HMI’lar, hijyenik hatlarda temel izleme/komut.
Öne Çıkanlar
- 12.1″ TFT-LCD — Standart 450 nit (vars.), 500 nit (ops.), Yüksek parlaklık 1000 nit.
- Intel® Celeron® J6412, TPM 2.0; 9–36V DC giriş.
- IP66/IP69K paslanmaz şasi; düz cam, fanless tasarım.
- M12 güç/LAN/COM; opsiyonel RFID, Wi-Fi/BT, 4G/5G.
- PCAP/rezistif dokunmatik alternatifleri.
Kullanım
Proses izleme, SCADA arayüzleri, SOP/iş talimatı görüntüleme için dengeli ekran alanı.
Öne Çıkanlar
- 15″ TFT-LCD — Standart 300 nit, Yüksek parlaklık 1000 nit (ops.).
- Intel® Celeron® J6412, 32GB’a kadar DDR4-3200; M.2 B-Key (SATA) + 2.5″ SATA3.
- IP66/IP69K; M12 LAN/USB/COM/DC-in; VESA veya yoke montaj.
- Yan kenarda touch on/off butonu; temizlikte güvenli.
- PCAP veya rezistif dokunmatik.
Kullanım
Yoğun widget’lı HMI’lar, daha uzak mesafeden okuma ve operatör istasyonları.
Sektörel Uygulamalar
Gıda ve İçecek Endüstrisi
Food-grade 304/316 paslanmaz çelik, tam washdown (IP69K) ve düz cam yüzey; CIP/SIP temizliğine dayanım, 1000 nit opsiyonuyla hat görünürlüğü.
İlaç ve Biyoteknoloji
GMP süreçlerine uygun pürüzsüz yüzey tasarımı; steril alanlarda PCAP/rezistif seçenekleri ve M12 sızdırmaz bağlantılarla güvenli proses izleme.
Kimya ve Kozmetik Üretimi
304/316 paslanmaz şasi, solvent ve deterjanlara dayanım; M12 kapaklı konektörlerle yoğun temizlik ve zorlu proses koşullarında uzun ömür.

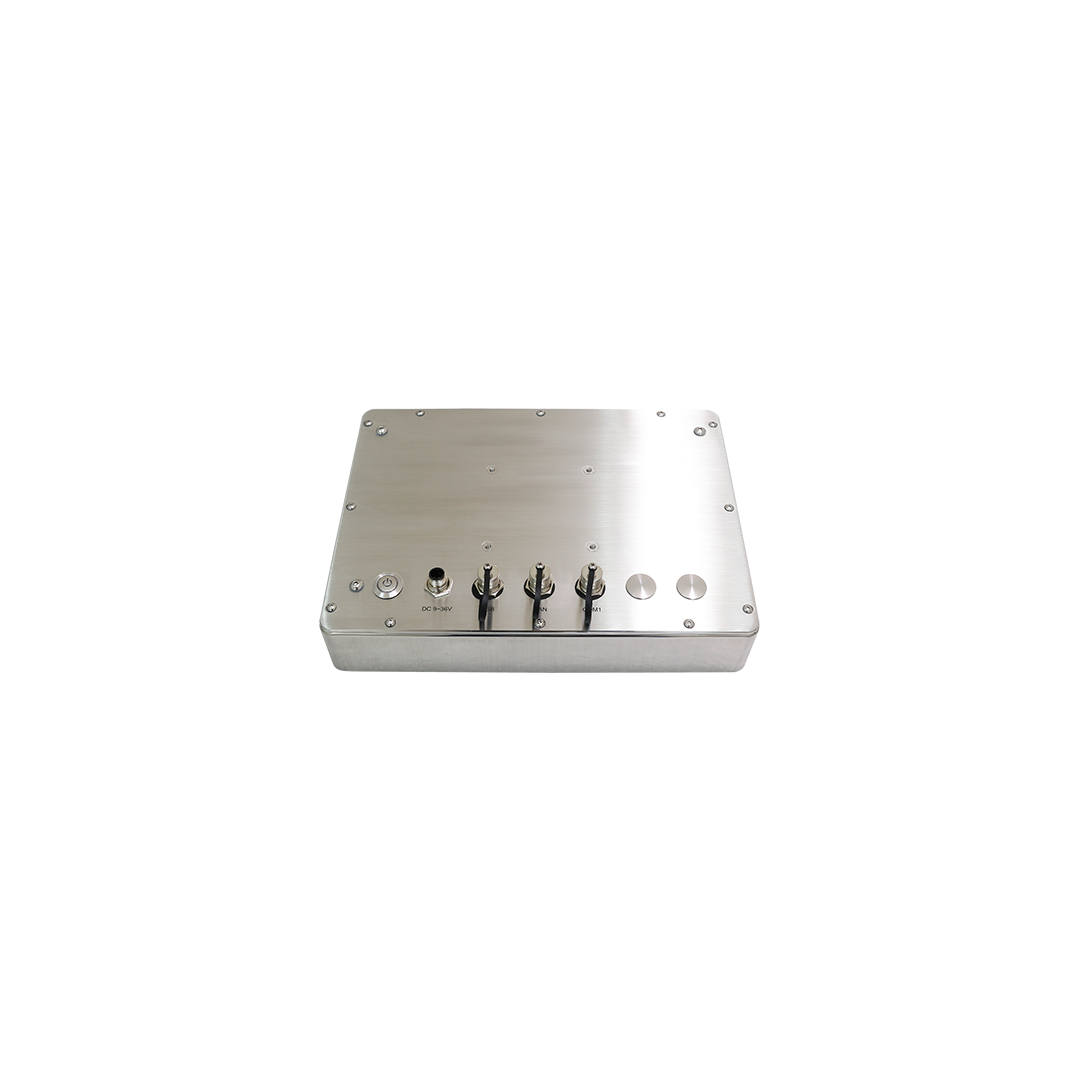

Yıkanabilir M12 Konnektör Mimarisi
ViTAM 8B’nin tam kapalı paslanmaz gövdesi, M12 vidalı konnektörlerle (LAN, USB, COM/RS-232/422/485, DC-in) sahada sızdırmaz ve titreşime dayanıklı bağlantı sağlar. Washdown (IP66/IP69K) ve kimyasal temizliklerde gevşeme/oksidasyon riskini azaltır; 9–36V DC besleme aralığıyla tesis entegrasyonunu kolaylaştırır.
LAN (Ethernet, M12)
- Saha ağına güvenli bağlantı; switch/PLC tarafında IP67/69K kablo seti kullanın.
- D/X kodlama seçenekleriyle hız/uyumluluk; ekranlı konnektörle EMI bağışıklığı.
USB (M12 Üzerinden)
- Barkod okuyucu, yazıcı ve HMI çevre birimleri için güvenli, kilitlemeli bağlantı.
- Vidalı yapı sayesinde splash/washdown senaryolarında temas güvenliği.
COM (RS-232/422/485)
- Sensör/aktüatör ve legacy cihaz entegrasyonları (ör. Modbus/RTU) için uygundur.
- Hat uzunluğu, empedans ve topraklama düzeni RS-485 performansını doğrudan etkiler.
DC-in (Güç)
- Kilitlemeli güç girişi; titreşimli ortamlarda temas güvenliğini korur.
- O-ring bakımı ve doğru tork ile uzun ömürlü sızdırmazlık.
Tork değerlerine uyun
Minimum bükme yarıçapı
Kablo kılıfı: PUR önerilir
TEKNİK ÖZELLİKLER
| 10.1″ — ViTAM-810BP/R(H) | 12.1″ — ViTAM-812BP/R(H) | 23.8″ — ViTAM-824BP(H) | |
|---|---|---|---|
| LCD | |||
| Ekran Türü / Çözünürlük | 10.1″ TFT-LCD — 1280×800 (standart & HB) | 12.1″ TFT-LCD — vars: 800×600, ops: 1024×768 (standart & HB) | 23.8″ TFT-LCD — 1920×1080 (standart & HB) |
| Parlaklık (cd/m²) | 350 (standart) • 1000 (HB) | 450/500 (standart seçenekleri) • 1000 (HB) | 250 (standart) • 1000 (HB) |
| Görüş Açısı (Y/D) | 170° / 170° | 176–178° / 176–178° (varyanta göre) | 178° / 178° |
| Kontrast | 800:1 (std) • 1300:1 (HB) | 1000:1 | 3000:1 |
| Arka Işık Ömrü | 30.000 sa (std) • 50.000 sa (HB) | 30–70.000 sa (varyanta göre) | 30.000 sa |
| Dokunmatik | |||
| Tür / Arayüz / Işık Geçirgenliği | Rezistif (R) veya PCAP (BP); USB; %80 / %90 | Rezistif (R) veya PCAP (BP); USB; %80 / %90 | PCAP; USB; %90 |
| Sistem | |||
| CPU / Bellek | Intel® Celeron® J6412 (2.0 GHz) • 1× SO-DIMM DDR4-3200 (32 GB’a kadar) | ||
| TPM | TPM 2.0 | ||
| I/O (M12, su geçirmez kapaklı) | |||
| LAN / USB / Seri / Güç | 1× M12 8-pin LAN • 1× M12 8-pin USB 2.0 • 1× M12 8-pin COM1 (RS-232/422/485, vars. RS-232) • 1× M12 3-pin DC-in • Arka güç anahtarı • Yanda Touch on/off | ||
| Opsiyonel M12 Portları | 2× boş M12 port: şu kombinasyonlardan ikisini seçin → 2× USB 2.0 / 1× USB 3.0 / 1× LAN / 1× COM | ||
| Depolama & Genişleme | |||
| Depolama | 1× M.2 B-Key (SATA3, vars. 2242) | 1× 2.5″ SATA3 HDD + 1× M.2 B-Key (SATA3, vars. 2242) | |
| Genişleme | 1× Mini-PCIe (4G/5G) • 1× M.2 E-Key 2230 (Wi-Fi/BT) • 1× Nano-SIM • (Ops.) önden RFID modül tasarımı | ||
| Güç & Tüketim | |||
| Giriş / Maks. Tüketim | DC 9–36 V • 31.46 W (MAX) | DC 9–36 V • 34.14 W (MAX) | DC 9–36 V • 40.76 W (MAX) |
| Mekanik & Koruma | |||
| Gövde / IP / Montaj | 304 SS (vars.), 316 SS (ops.) • Toplam IP66/IP69K • VESA 75×75 / Yoke ops. | 304 SS (vars.), 316 SS (ops.) • Toplam IP66/IP69K • VESA 75×75 / Yoke ops. | 304 SS (vars.), 316 SS (ops.) • Toplam IP66/IP69K • VESA 200×100 / Yoke ops. |
| Boyutlar (mm) / Ağırlık | 300 × 220 × 53 • 3.94 kg | 335 × 265 × 53 • 4.83 kg | 656 × 423 × 53 • 13.32 kg |
| Çevresel & Yazılım | |||
| Çalışma Sıcaklığı / Sertifika / OS | 0~50 °C (ops. −20~60 °C) • CE/FCC Class A • Windows 10/11 | 0~50 °C (ops. −20~60 °C) • CE/FCC Class A • Windows 10/11 | 0~50 °C • CE/FCC Class A • Windows 10/11 |
Kaynaklar: 10.1″ (810BP/R(H)) ürün dökümanı, 12.1″ (812BP/R(H)) ürün dökümanı, 23.8″ (824BP(H)) ürün dökümanı.
