Dokunmatik Monitör
Parça Numaraları
Dokunmatik Seçenekleri
- Infrared (anti-glare): E215638
- TouchPro PCAP (anti-glare): E215435
- TouchPro PCAP (şeffaf, anti-friction): E914767
- Kasa Rengi: Siyah

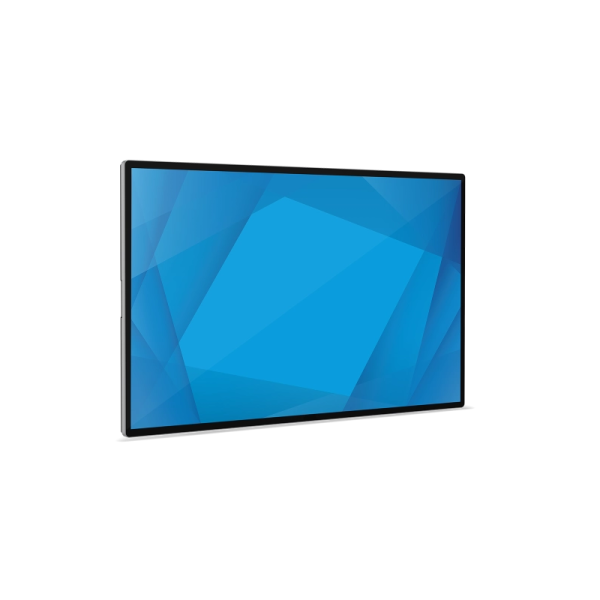

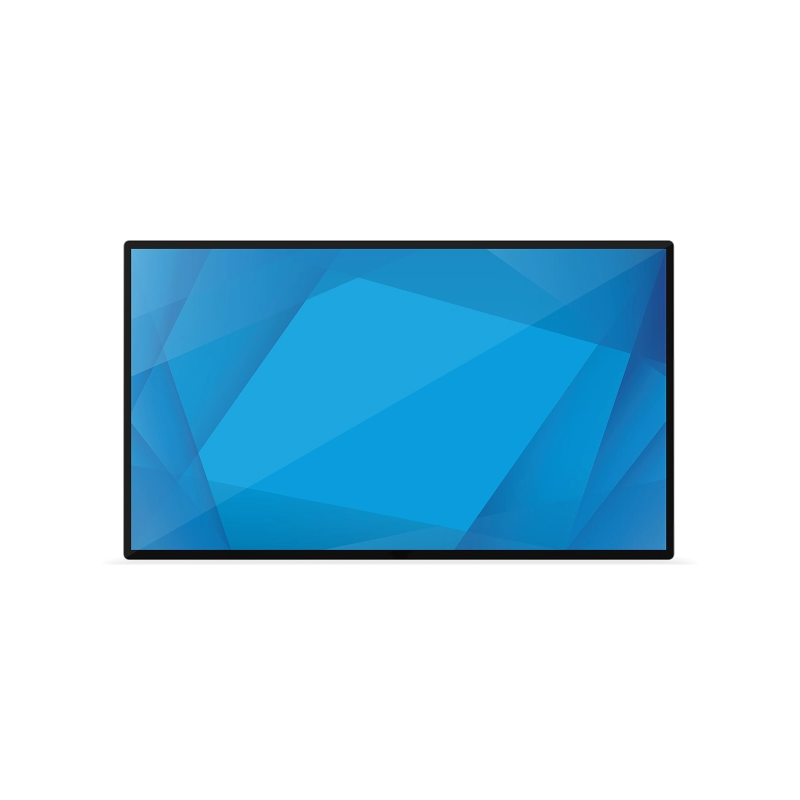

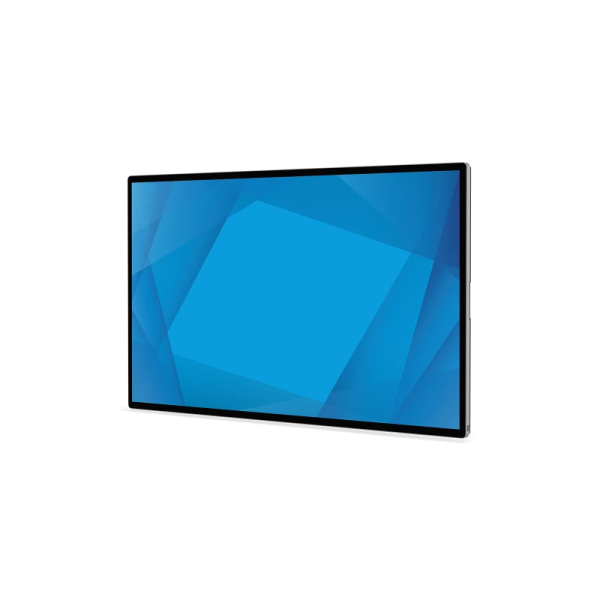

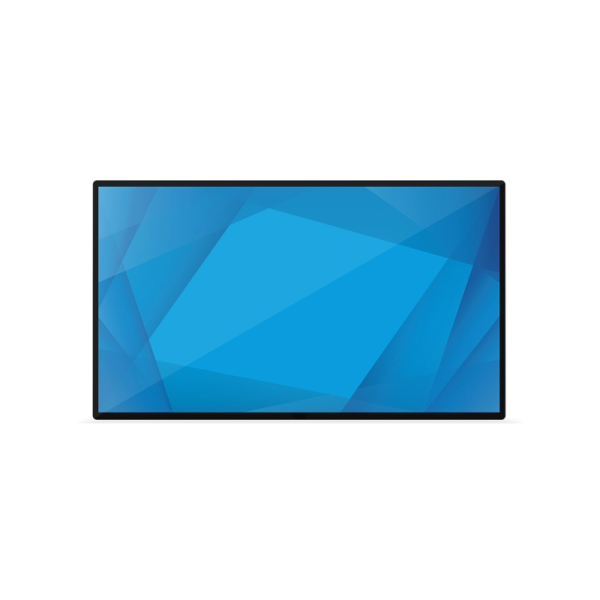

Elo 6553L 4K 65″ IDS
- 40 Noktalı Multitouch: Aynı anda 40 noktada kusursuz etkileşim.
- USB-C Kolaylığı: Tek kabloyla hem görüntü hem dokunmatik iletimi.
- 24/7 Çalışma: Kesintisiz operasyonlar için profesyonel dayanıklılık.
- Touch Thru: 6 mm kalınlığa kadar cam arkasından çalışabilme.
- Palm Rejection: Avuç içini algılamayan doğal dokunmatik deneyimi.
- Full HD & Yüksek Kontrast: 3000:1 kontrast ile kristal netliğinde içerik.
- AiO Dönüşümü: Elo Backpack modülleriyle anında bilgisayara dönüşüm.
- IK07 Dayanıklılık: Kamusal alanlar için darbelere karşı ekstra direnç.
- Uzaktan Yönetim: EloView ve Crestron ile merkezi kontrol imkanı.
- Akıllı Sensör: Işığa göre otomatik parlaklık ve enerji verimliliği.
Elo 6553L 4K 65″ IDS Datasheet
Açıklama
Açıklama
4K
65”
PCAP / IR
6553L • İNTERAKTİF DİJİTAL TABELA
6553L 65” (4K)
İnteraktif Dijital Tabela

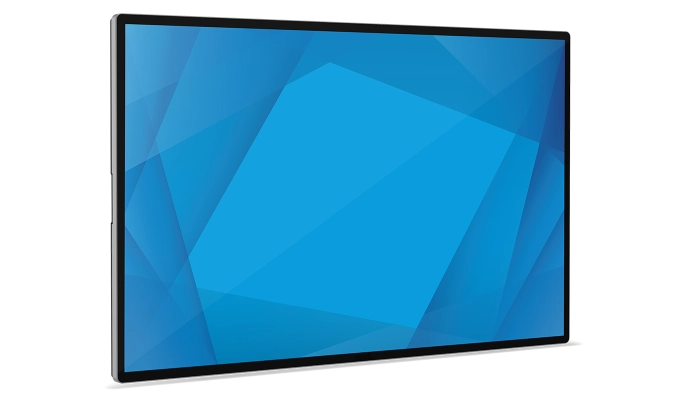

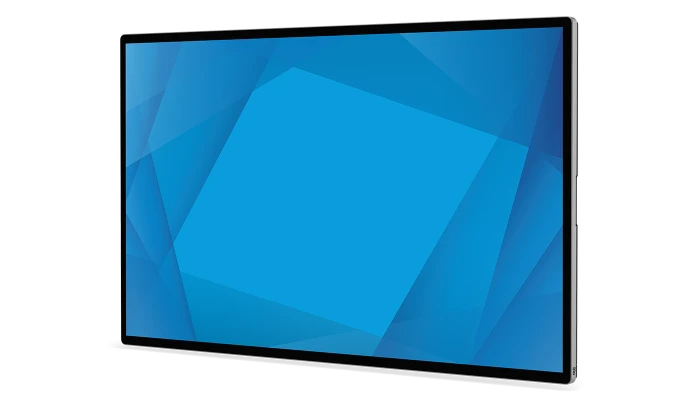

Elo 6553L; 65” boyut ve 4K çözünürlük ile her ortamı interaktif hale getirir. Endless aisle, marka deneyimi, iş birliği odaları, video konferans ve whiteboard senaryoları için uygundur. PCAP (anti-glare veya anti-friction clear) ya da IR (anti-glare) dokunmatik seçenekleriyle; profesyonel kullanım için tasarlanmış büyük format ekran, kurulum ve entegrasyonu kolaylaştırır.
Elo 6553L DatasheetDOKUNMATİK
TouchPro® PCAP: 40 Touch
IR: 20 Touch
ÇÖZÜNÜRLÜK & RENK
3840 × 2160 @ 60 Hz
10-bit (1.07B renk)
PARLAKLIK
500 nit (Panel)
430 nit (PCAP) / 450 nit (IR)
TİPİK GÜÇ
PCAP Açık: 157 W
IR Açık: 152 W
DAYANIKLILIK
24/7 kullanım
3 yıl garanti + AUR
01 ÖZELLİKLER
İnteraktif tabela da olur, iş birliği ekranı da. Siz seçin.
65” 4K Etki
4K UHD çözünürlük; marka deneyimi, yönlendirme ve sunumlarda daha net görüntü ve daha güçlü algılanabilirlik sağlar.
PCAP / IR Dokunmatik Seçenekleri
TouchPro® PCAP (40 touch) veya IR (20 touch) seçenekleriyle, kullanım senaryonuza göre doğru dokunmatik teknolojisini seçin.
Konferans & Whiteboard Uyumlu
Huddle room ve toplantı odalarında; çoklu kullanıcı etkileşimiyle sunum, işaretleme ve beyaz tahta deneyimini güçlendirir.
Windows Compute Modül ile Hepsi Bir Arada
Elo Computer Module (ECM) ile ekranı tek bir “all-in-one” platforma dönüştürerek sahada kurulum ve bakım süreçlerini sadeleştirebilirsiniz.
24/7 Ticari Kullanım
Yüksek trafikli alanların gereksinimleri için tasarlanmış büyük format bir platform: güvenilirlik ve uzun ömür odaklı.
EloCare + AUR
3 yıl standart garantiye Advance Unit Replacement (AUR) dahildir; arıza durumunda operasyon kesintisini azaltmayı hedefler.
6553L Neden Tercih Ediliyor?
Tabela + İş Birliği Esnekliği
Mağaza, restoran veya kurumsal ortamlar için; interactive signage kurulumlarına da, toplantı/konferans kullanımına da uyum sağlar.
Kurulumu Kolay AIO Dönüşümü
Elo computer module ile ekranı güçlü bir all-in-one sisteme dönüştürerek içerik yönetimi sunucularıyla uyumluluğu artırabilirsiniz.
Standart Garanti + AUR
Arıza uzaktan çözülemiyorsa, Elo’nun “advance unit replacement” süreci ile yedek ünite gönderimi ve iade kurgusu desteklenir.
02 KULLANIM ALANLARI
6553L’nin
Kullanım Alanları
6553L; “Interactive Signage” ve “Collaboration” dünyasını aynı platformda buluşturur. Endless aisle, marka deneyimi, wayfinding, toplantı odası yönetimi, whiteboarding ve video konferans senaryolarında ölçeklenebilir bir çözüm sunar.
Perakende / Department Store
Endless aisle, ürün keşfi ve etkileşimli marka deneyimleri için geniş ekran avantajı.
Restaurant / QSR
Menü, kampanya, yönlendirme ve müşteri etkileşimi gerektiren alanlarda güçlü görünürlük.
Kurumsal Toplantı Odaları
Sunum, işaretleme ve whiteboard senaryolarında çoklu kullanıcı etkileşimiyle verimlilik.
Video Konferans
Geniş görüntü alanı, güçlü ses (2×10W) ve konferans ekipmanlarıyla toplantı deneyimini büyütür.
BAĞLANTI
Back + Side port yapısı ile
esnek kurulum
6553L bağlantıları “arka” ve “yan” portlar olarak ayrılır: Arka tarafta 2× HDMI, USB 3.0 Type-B, DisplayPort 1.4, RJ45 (OSD remote), RS232 (3.5mm TRS) ve kulaklık line-out bulunur. Yan tarafta ek olarak HDMI, USB 3.0 Type-A ve temel kontrol tuşları (Power / Source / OSD) yer alır.
MONTAJ
MIS-F VESA ile
400×400 veya 600×600

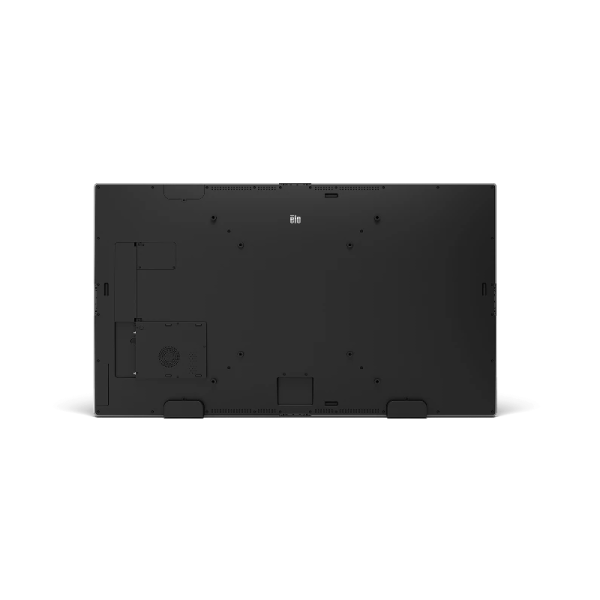

6553L, MIS-F standardında iki farklı VESA montaj opsiyonu sunar: 400×400 (M6) ve 600×600 (M8). Duvar, kiosk ya da özel konstrüksiyonlara profesyonel şekilde entegre edilebilir.
Elo low-profile mount ile duvara montajda ADA / IBC protrusion gereksinimleri için uygun kurulum yaklaşımını destekler.
1
Collaboration
Whiteboard • Conferencing
2
Signage
Retail • QSR • Wayfinding
3
Compute
ECM • Elo Backpack
6553L ÖNE ÇIKANLAR
Collaboration modunda
Toplantıları büyütün
6553L, konferans ve huddle room’larda sunum, işaretleme ve whiteboarding senaryolarını güçlendirir. Çoklu kullanıcı etkileşimiyle, klasik beyaz tahta deneyiminin ötesine geçmeyi hedefler.
06 Teknik Özellikler
64.5" (4K) İnteraktif Ekran – Teknik Özellikler
64.5 inç 4K çözünürlüğe sahip interaktif ekran; TouchPro™ PCAP veya IR dokunmatik seçenekleri, geniş bağlantı arayüzleri (HDMI/DP/USB), güçlü OSD menüsü ve 7/24 çalışma desteği ile kurumsal, perakende ve ortak çalışma alanlarında büyük ekran etkileşimini hedefleyen ticari sınıf bir çözümdür.
Dokunmatik
Kapasite ve Teknoloji
- PCAP: TouchPro® Projected Capacitive – 40 dokunuş
- Infrared (IR): 20 dokunuş
Ekran
Panel Özellikleri
- Diyagonal: 64.5" (Active matrix TFT LCD, LED)
- Aktif Alan: 56.2" × 31.6" / 1428.48 mm × 803.52 mm
- En/Boy: 16:9
- Çözünürlük: 3840 × 2160 @ 60 Hz (Native)
- Görüş Açısı: Yatay ±89° (178° toplam) / Dikey ±89° (178° toplam)
- Renk: 10-bit (1.07 milyar)
- Yanıt Süresi (tipik): 8 ms
- Kontrast: 1100:1
Parlaklık
Tipik Değerler
- LCD Panel: 500 nit
- IR: 450 nit
- TouchPro PCAP: 430 nit
Video Giriş Frekansı
Senkron Aralığı
- Yatay Sync: 121.8 – 140 kHz
- Dikey Sync (frame rate): 47 – 63 Hz
Desteklenen Çözünürlükler
Uyumluluk Modları
- 640×480 60 Hz; 720×480 60 Hz; 720×576 50 Hz
- 800×600 56/60 Hz; 1024×768 60 Hz
- 1280×720 50/60 Hz; 1280×960 60 Hz; 1280×1024 60 Hz
- 1366×768 60 Hz (RB); 1440×900 60 Hz (RB); 1680×1050 60 Hz (RB)
- 1920×1080 50/60 Hz; 3840×2160 60 Hz (Native)
OSD (Ekran Üstü Menü)
Menüler ve Ayarlar (Özet)
- Başlangıç: Dil seçimi, saat ayarı, saat dilimi
- Kaynak Seçimi: HDMI-1, HDMI-2, HDMI (yan), DisplayPort, Dahili PC, Conference
- Video: Port keşfi, parlaklık, kontrast, siyah seviyesi, keskinlik, en/boy
- Renk: Renk sıcaklığı, renk sensörü, kullanıcı preset, resim modları, HDMI full range
- Ses: Ses çıkışı, sessize alma, seviye
- Güç: Elektrik kesintisi davranışı, güç kilidi, Energy Star modu, güç tasarruf ışığı
- Zaman: Aç/Kapa zamanlama
- OSD Ayarları: Varsayılanlara dön, süre, dil, kilit, portre döndürme
- Bilgi: Monitör, sıcaklık, yardım & destek
- Conference: Ekran paylaşımı etkinleştirme, Conference Hub güç davranışı
- Detaylar için kullanıcı kılavuzuna bakınız.
I/O Portları
Arka ve Yan Bağlantılar
- Arka: 2× HDMI • USB 3.0 Type-B • RJ45 (OSD Remote) • DisplayPort 1.4 • 3.5mm TRS (RS232) • 3.5mm Audio Line-out
- Yan: 1× HDMI • USB 3.0 Type-A • Güç tuşu • Kaynak seçimi • OSD tuşu
Kontrol Tuşları
Cihaz Üzerinden Kontrol
- Güç
- Video Kaynağı Seçimi
- OSD (Ekran Üstü Menü)
Ses
Dahili Hoparlör
- Hoparlör: 2 × 10 W stereo
- Kulaklık Çıkışı: 3.5 mm TRS jack
Video
Girişler & Uyumluluk
- HDMI: 3 × HDMI Type-A (HDCP uyumlu)
- DisplayPort: DisplayPort 1.4
Güç
Giriş ve Tüketim
- Giriş Konnektörü: IEC 60320-C13
- Giriş Sinyali: 100–240VAC, 50/60Hz
- Maks. Çalışma: 24 saat/gün
- Tüketim (IR): Açık 152 W • Uyku 2 W • Kapalı 0.7 W
- Tüketim (TouchPro): Açık 157 W • Uyku 2 W • Kapalı 0.7 W
Boyutlar & Ağırlık
TouchPro / IR + ECM Durumu

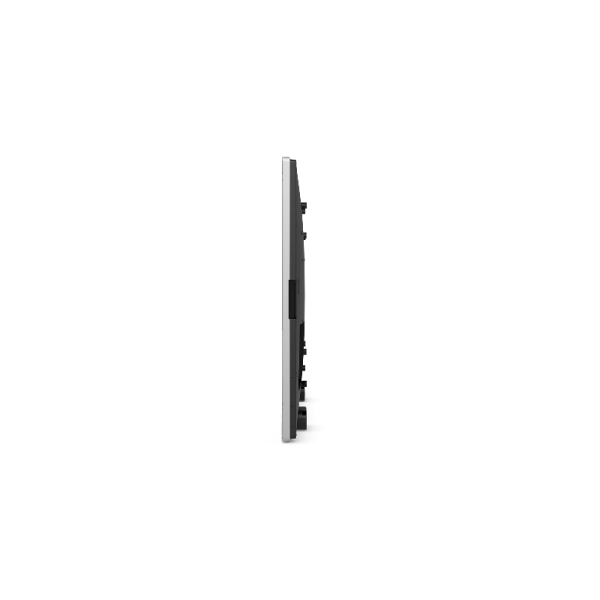

- Boyut (TouchPro): 1490.6 × 865.5 × 80.4 mm
- Boyut (IR): 1490.6 × 865.5 × 90.2 mm
- Kutu Boyutu: 1750 × 1150 × 280 mm
- Ağırlık (TouchPro): ECM ile 52.41 kg • ECM olmadan 50.41 kg
- Ağırlık (IR): ECM ile 53.77 kg • ECM olmadan 51.77 kg
- Paket Ağırlığı (TouchPro): ECM olmadan 59.44 kg
- Paket Ağırlığı (IR): ECM olmadan 61.8 kg
Çevresel Koşullar
Sıcaklık ve Nem
- Çalışma Sıcaklığı: Portre/Yatay/Eğim (≤15°) 0°C ~ 40°C • Tabletop 0°C ~ 35°C
- Depolama Sıcaklığı: (Portre/Yatay/Eğim ≤15°) −20°C ~ 60°C • Tabletop −20°C ~ 60°C
- Nem: Çalışma %20~%80 • Depolama %10~%95 (maks. 38.7°C ıslak termometre)
Montaj
VESA
- VESA (MIS-F): 400 × 400 mm (M6)
- VESA (MIS-F): 600 × 600 mm (M8)
- Detaylar için ölçülendirme çizimlerine bakınız.
Güvenilirlik
MTBF
- MTBF: 50.000 saat (kanıtlanmış)
Garanti
Standart
- 3 yıl: AUR dahil
Uzatılmış Servis Seçenekleri
AUR / OSE
- 4 yıl + AUR: E740135
- 5 yıl + AUR: E740330
- 3 yıl + OSE: E740527
- 4 yıl + OSE: E740728
- 5 yıl + OSE: E740918
Sertifikalar & Standartlar
Uyumluluklar
- UL, FCC (ABD): Class A
- cUL, IC (Kanada)
- CB (Uluslararası güvenlik)
- CE (Avrupa): Class A
- RCM (Avustralya), VCCI (Japonya)
- CCC (Çin): yalnızca TouchPro versiyonu için
- Darbeye Dayanım: IK07 ve ball drop testi için UL60950
- Energy Star: 7.1
Diğer Özellikler
Sensör
- Ortam Işık Sensörü: Panel rengini ortamdaki ışığa göre ayarlar
- Auto Wake: Otomatik uyanma
Kutu İçeriği
Standart Paket
- Quick Install Guide
- HDMI 2.0 kablo
- USB 3.0 kablo: Type-A → Type-B
- Güç kablosu: IEC 60320-C13 → NA fiş
- Güç kablosu: IEC 60320-C13 → EU/KR fiş
- Güç kablosu: IEC 60320-C13 → UK fiş
- Seri kablo: 3.5mm erkek → DB9 dişi
- Enerji etiketi: AB 1062/2010 yönetmeliğine göre
IDS Opsiyonel Aksesuarlar
Eklentiler
- 3D Kamera: E134699
- Webcam: E201494
- 2D Barkod Okuyucu (SE4720): E384627
- 2D Barkod Okuyucu (SE4107): E245047
- Manyetik Kart Okuyucu (MSR): E001002
- NFC/RFID Okuyucu: E001004
- Parmak İzi Okuyucu: E134286
- Kablolu OSD Kumanda: E483757
- Pasif Stylus: E727568
- Duvar Montaj Aparatı: E282876
- Yedek Kablo Kiti: E283066
- i5-7500 ECMG4 (İşletim Sistemi Yok): E227895
- i5-7500 ECMG4 (Win10 LTSC): E228087
- Durum Işığı (Micro-USB bağlantı): E644767
- Elo Backpack® 4 (Value): E393754
- Elo Backpack® 4 (Standard): E393359
- RFID: E673037
- 4K Konferans Kamerası: E988153
- Elo Edge Connect™ Speaker Bar (Siyah): E894719
- Elo Edge Connect™ Speaker Bar (Beyaz): E133780
Notlar
Kısa Dipnotlar
- * Bazı sertifikasyon/uyumluluk maddeleri varyanta göre değişebilir (ör. CCC yalnızca TouchPro).
- * ECM (Compute Module) ile/olmadan ağırlık değerleri farklılık gösterebilir.
