Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Renk
- Parça Numarası (Dünya Geneli): TouchPro PCAP – E321195
- Kasa Rengi: Siyah

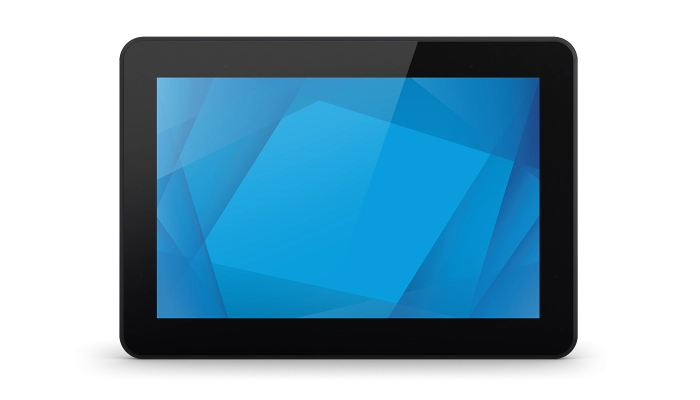

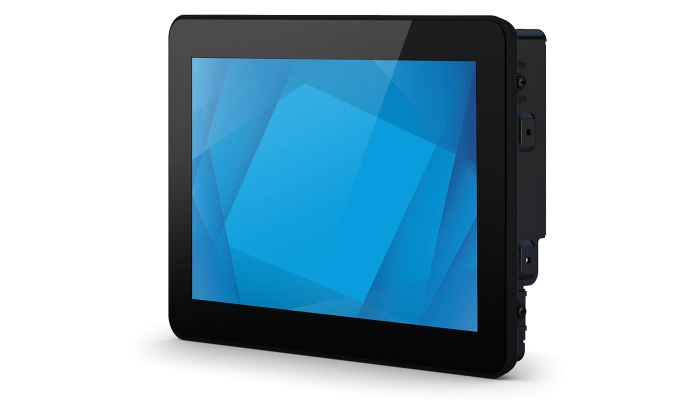

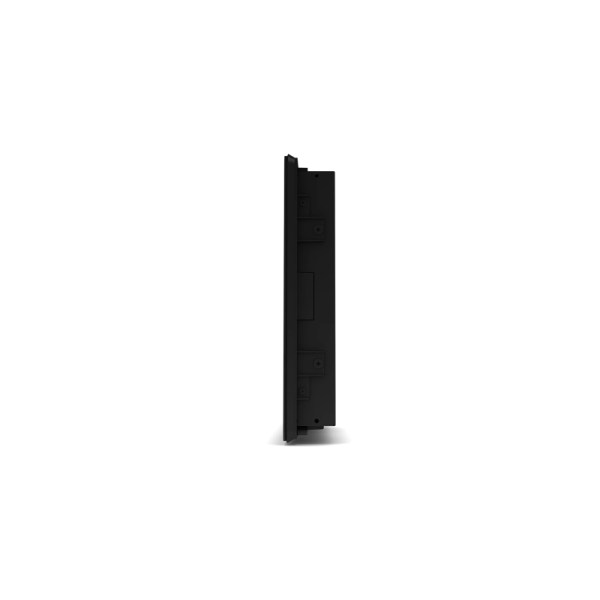

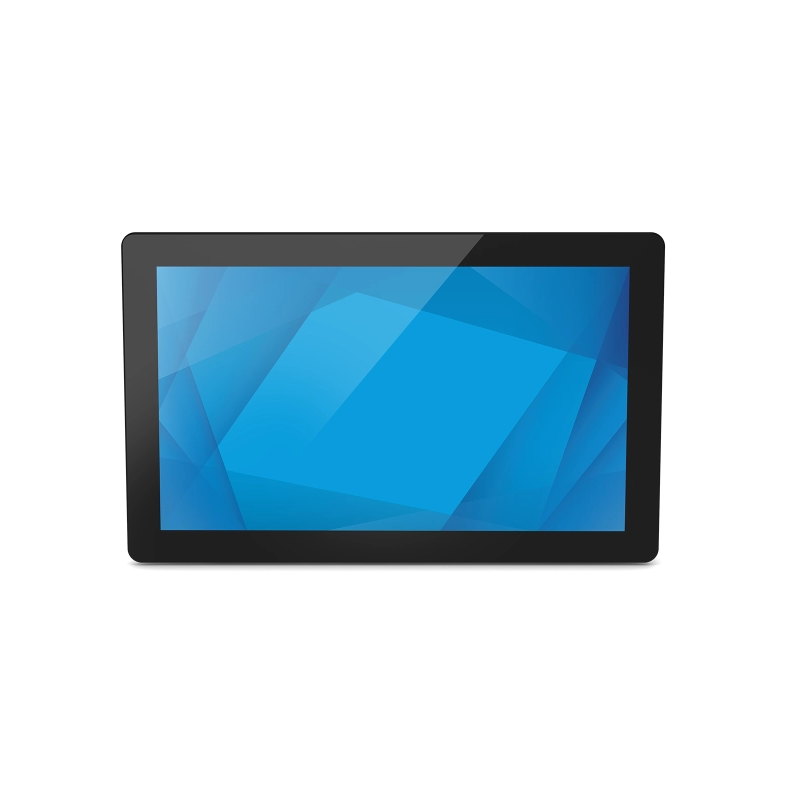

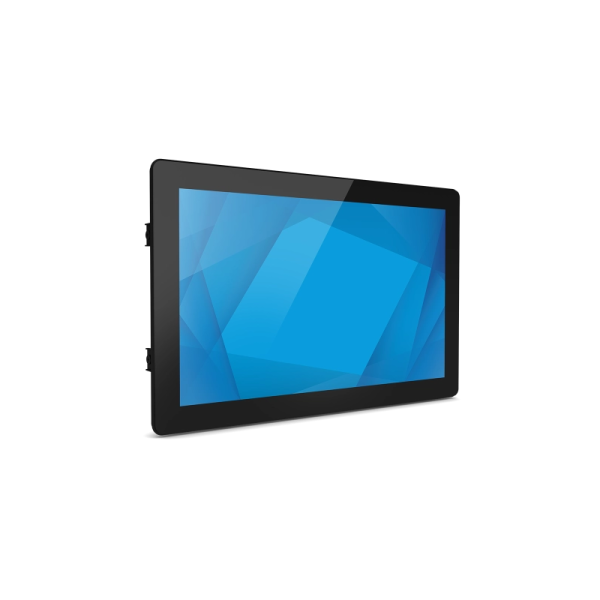

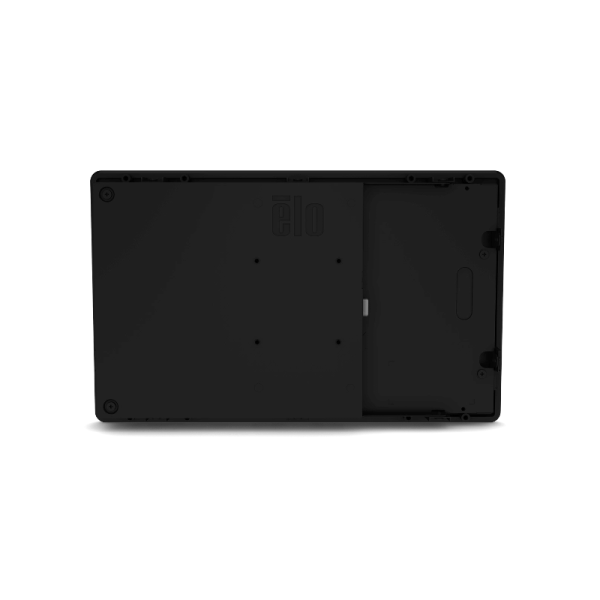

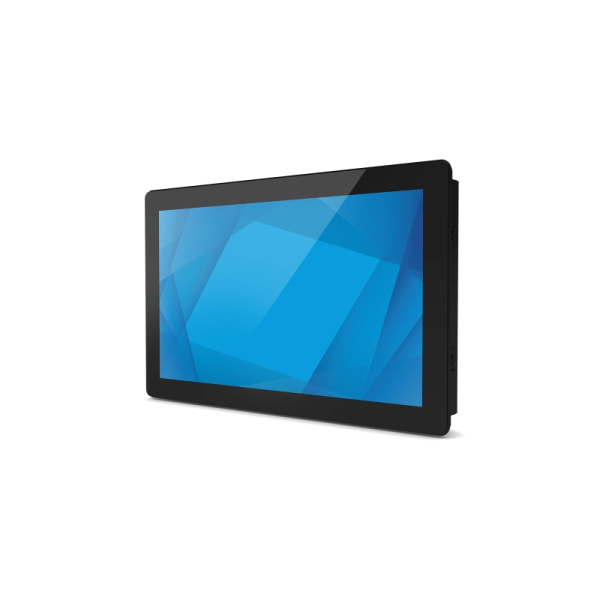

Elo 1093L 10.1″ Open Frame Dokunmatik Monitör
- 10.1″ HD Ekran: 1280×800 çözünürlük ve net görüntü kalitesiyle endüstriyel sınıf performans.
- Yüksek Parlaklık: 500 nit panel parlaklığı ile her ortamda mükemmel görünürlük.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisiyle akıcı kullanıcı deneyimi.
- Geniş Bağlantı: HDMI, VGA ve DisplayPort girişleri sayesinde tüm sistemlerle tam uyum.
- 24/7 Kesintisiz Kullanım: Ticari ve endüstriyel ortamlar için tasarlanmış uzun ömürlü yapı.
- Cam Arkasından Dokunma: 6 mm kalınlığa kadar ek koruyucu cam arkasından çalışabilme özelliği.
- Geniş İzleme Açısı: 178°/178° yatay ve dikey görüş açısıyla her yönden net görüntü.
- Dayanıklı Tasarım: IK07 darbe direncine sahip, dar alanlara uygun ince ve sağlam yapı.
- Esnek Montaj: Yatay, dikey veya yukarı bakan açılarda kiosk ve kabinlere kolay entegrasyon.
- Android Uyumlu: Elo Backpack ile hızlıca profesyonel bir medya platformuna dönüştürülebilir.
Elo 1093L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
1093L
1093L
10.1" Open Frame Dokunmatik Monitör
Elo 1093L 10 inç open frame dokunmatik monitör; müşterilerine güvenilir bir ürün sunmak isteyen OEM’ler ve sistem entegratörleri için, endüstriyel sınıf ve maliyet-etkin bir çözümdür. En baştan güvenilirlik odağıyla tasarlanan Elo açık çerçeveler; üstün görüntü netliği ve ışık geçirgenliği sunarken, doğru dokunma tepkileri için stabil ve sapmasız (drift-free) çalışır. 90 Serisi ürün ailesi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle geniş bir yelpazede sunulur. Böylece self-servis ve oyun senaryolarından endüstriyel otomasyon ve sağlık uygulamalarına kadar ticari kiosk kurulumlarında ihtiyaç duyulan çok yönlülüğü sağlar.
DatasheetDOKUNMATİK
TouchPro® PCAP
10 dokunuş
EKRAN
10.1" TFT LCD (LED)
16:10 • 1280×800
PARLAKLIK
LCD: 500 nit
PCAP: 450 nit
GÜVENCE
Ticari kullanım için tasarlandı
3 yıl standart garanti
01 ÖZELLİKLER
OEM ve Entegratörler için Endüstriyel Sınıf Açık Çerçeve
Güvenilirlik Odaklı Tasarım
En baştan sağlamlık için tasarlanan Elo açık çerçeveler; stabil, sapmasız çalışma ile doğru dokunmatik tepkileri hedefler ve uzun süreli kullanımda tutarlı performans sunar.
Üstün Görüntü Netliği
Yüksek görüntü netliği ve ışık geçirgenliği, farklı kullanım senaryolarında (yakın/uzak, düz/açılı) ideal izleme deneyimini destekler.
Geniş Ürün Ailesi Esnekliği
90 Serisi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle, ticari kiosk uygulamalarında ihtiyaç duyulan çok yönlülüğü sağlar.
Farklı Dikeylerde Uyum
Self-servis ve oyun kabinlerinden endüstriyel otomasyon ve sağlık uygulamalarına kadar geniş bir kullanım alanı için tasarlanmıştır.
Ortakların Daha Akıllı Kiosklar Üretmesine Destek
EloView® ve Elo Backpack® ile kiosk yönetimi kolaylaşır: içerik dağıtımı ve uzaktan yönetim yetenekleriyle, düşük güç tüketimli, katı hal ve fansız bir altyapı sunar.
Yüksek Trafik için Uygun
7/24 kullanıma hazır olacak şekilde tasarlanmış ticari sınıf yapı; yoğun temas ve zorlu ortam koşullarına uygun, uzun ömürlü bir çözüm sunar.
1093L Neden Tercih Ediliyor?
Kolay Entegrasyon, Uzun Ömür
OEM ve sistem entegratörleri için maliyet-etkin bir seçenek sunarken, dayanıklı ve uzun yaşam döngülü yapısı sayesinde yıllarca yüksek kaliteli etkileşimli deneyim hedefler.
Yatırım Getirisini (ROI) Maksimize Eder
Dokunmatiğin en baştan entegre edildiği uçtan uca çözüm yaklaşımı ve zorlu test süreçleri, sahada güvenilir uzun ömür sağlayarak ROI’yi artırmayı amaçlar.
Garanti ile Desteklenir
3 yıl standart garanti ile gelir; isteğe bağlı olarak 4 veya 5 yıla uzatma seçenekleriyle operasyonel sürekliliği güçlendirir.

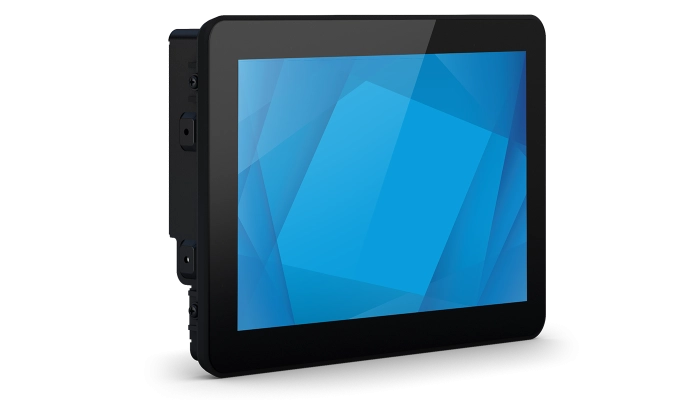

02 KULLANIM ALANLARI
1093L’nin
Kullanım Alanları
Ticari kiosk uygulamalarında ihtiyaç duyulan esneklik için; self-servis, oyun, sağlık ve endüstriyel otomasyon gibi farklı senaryolara uyum sağlayacak şekilde konumlandırılmıştır.
Self-Servis
Kiosk ve kabin tasarımlarında, güvenilir dokunmatik performansı ile 7/24 kullanım senaryolarına uyum sağlar.
Oyun (Gaming)
Yoğun temas alanlarında sağlamlık ve tutarlı dokunma tepkisiyle, etkileşimli oyun kabinleri için uygun bir temel sunar.
Sağlık
Net görüntü ve stabil dokunmatik tepkisiyle, klinik ve hastane içi etkileşimli terminal çözümlerine uyum sağlar.
Endüstriyel Otomasyon
Zorlu ortamlarda kullanılabilecek ticari sınıf yapı ve uzun yaşam döngüsü yaklaşımı ile endüstriyel makinelere entegrasyonu destekler.

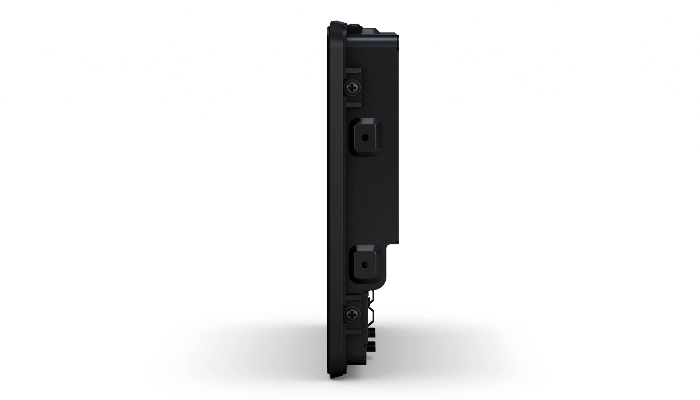

DOKUNMATİK TEKNOLOJİ
TouchPro® PCAP ile
Cam Arkasından Dokunma Desteği
TouchPro® PCAP teknolojisi; ön katmanda 6 mm’ye kadar cam gerektiren kurulumlar veya belirli IP sınıfı gereksinimleri olan çözümler için “cam arkasından dokunma” işlevini destekler. İster gömme (flush) montajlı bir ekran, ister kapak camının arkasında tamamen korumalı bir tasarım hedefleyin; PCAP açık çerçeveler self-servis kiosklardan yoğun kullanılan oyun kabinlerine ve zorlu endüstriyel makinelere kadar çeşitli uygulama ve ortamlarda dayanıklılık için amaca uygun şekilde geliştirilmiştir.

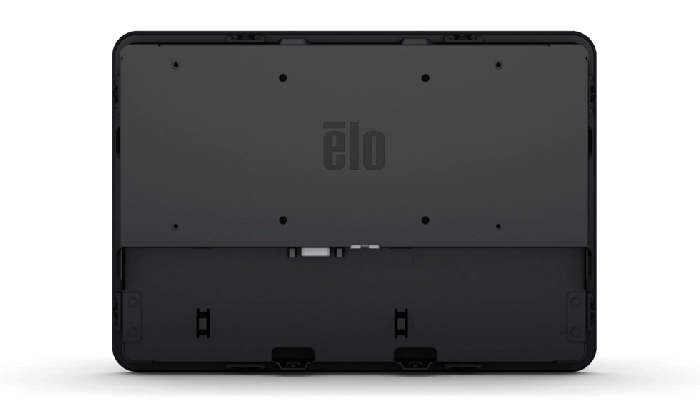

MONTAJ ESNEKLİĞİ
Kurulumunuz için
Maksimum Montaj Esnekliği
Ticari sınıf açık çerçeveler; yatay (landscape), dikey (portrait) ve yukarı bakan (face-up) yönlerde monte edilebilir. Bu sayede masa, kiosk veya kabin tasarımlarında optimum esneklik sağlar.
İster doğrudan, ister açılı, ister uzaktan görüntüleme olsun; açık çerçeveler görüntü netliğini korurken, sunmak istediğiniz izleme deneyimini desteklemek için gereken altyapıyı sağlar.
1
Ticari Sınıf Dayanıklılık
7/24 kullanım • Uzun ömür
2
Akıllı Yönetim
EloView® • Backpack®
3
Teknik Özet
PCAP • 1280×800 • 500 nit
1093L ÖNE ÇIKANLAR
Ticari Kullanım için
Üretildi ve Test Edildi
Üretildi ve Test Edildi
Pazardaki en iyi üreticilerden biri olmayı hedefliyoruz: Dokunmatik, en baştan entegre edilerek uçtan uca çözüm tasarlanır. Çözümlerimiz farklı ortamlarda esneklik sunar ve ürün ömrünü maksimize etmek için titiz testlerden geçer — yatırım getirinizi (ROI) artırmayı amaçlar. 3 yıl standart garantiyle desteklenir; isteğe bağlı 4 veya 5 yıla uzatma mümkündür.
06 Teknik Özellikler
Elo 10.1” Open Frame Dokunmatik Ekran Teknik Özellikleri
TouchPro® PCAP teknolojisine sahip 10.1” open frame dokunmatik ekran; endüstriyel ve ticari entegrasyonlar için tasarlanmıştır. Uzaktan OSD kontrol kutusu üzerinden menüye erişim sağlar ve HDMI / VGA / DisplayPort ile esnek görüntü bağlantıları sunar. 50.000 saat MTBF ve 3 yıl garanti ile 7/24 kullanım senaryolarına uygundur.
Dokunmatik
TouchPro® PCAP
- Teknoloji & Kapasite: PCAP (TouchPro® Projected Capacitive) – 10 Dokunuş
- Dokunmatik Arayüz: USB 2.0
Ekran
10.1” TFT LCD (LED)
- Ekran Boyutu (Diagonal): 10.1'' diagonal, Active matrix TFT LCD (LED)
- En-Boy Oranı: 16:10
- Aktif Görüntü Alanı: 8.54" × 5.34" / 216.96 mm × 135.60 mm
- Çözünürlük: 1280 × 800 @ 60Hz
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD panel 500 nit / TouchPro PCAP 450 nit
- Kontrast Oranı: 800:1
- Tepki Süresi – Toplam (tipik): 29 ms
- Görüş Açısı: Yatay ±89° (toplam 178°) / Dikey ±89° (toplam 178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- Diğer Desteklenen Çözünürlükler: 640×480 60Hz • 720×400 70Hz • 800×500 60Hz • 800×600 56/60Hz • 1024×768 60Hz • 1280×800 60Hz • 1920×1080 60Hz • 1920×1200 60Hz
Video & Bağlantı
HDMI • VGA • DisplayPort
- Giriş Video Formatı: HDMI v1.3 Type A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (daha yeni sürümleri destekler)
- Video Arayüzü: HDMI, VGA ve DisplayPort
- Giriş Video Frekansı: Yatay 30–60 KHz • Dikey 50–75 Hz
OSD
Uzaktan OSD Kontrol (Remote OSD)
- OSD Erişimi: Üniteye bağlı (tethered) OSD Kontrol kutusu üzerindeki anahtarlar ile erişilir.
- Kontroller: Menü, Yukarı, Aşağı, Seç, Güç (Power)
- Ayarlar: Parlaklık, Kontrast, Saat (Clock), Faz (Phase), H-Konumu, V-Konumu, Otomatik Ayar, En-Boy Oranı, Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, OSD Yatay Konum, OSD Dikey Konum, Varsayılana Döndür, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik Açık, Touch Thru
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilit Seçenekleri: OSD, Power
Güç
Harici DC Adaptör
- Güç Kaynağı: Harici DC – Opsiyonel adaptör (ayrı satılır)
- Monitör Güç Girişi Konnektörü: Koaksiyel güç jakı (2.0 mm (+0.0/-0.1 mm) pin dış çap, 6.4 mm (+/-0.3 mm) gövde iç çap, 8.8 mm (+/-0.3 mm) gövde derinliği)
- Giriş Voltajı: 12V DC +/- %5
- Adaptör Çıkış Konnektörü: DC barrel plug (2.1 mm (+/-0.1 mm) pin iç çap, 5.5 mm (+/-0.05 mm) gövde dış çap, 9.5 mm (+/-0.3 mm) gövde uzunluğu)
Güç Tüketimi
Tipik Değerler (Monitör + Adaptör, 230V/50Hz)
- Açık (ON): 6.2 W
- Uyku (SLEEP): 0.46 W
- Kapalı (OFF): 0.25 W
Mekanik
Boyut & Ağırlık
- Boyutlar: 10.07" × 7.03" × 1.45" / 255.8 × 178.5 × 36.9 mm
- Kutu Boyutları (Sevkiyat): 13.23" × 10.31" × 6.89" / 336 × 262 × 175 mm
- Ağırlık (Ambalajsız): 2.65 lb / 1.2 kg
- Ağırlık (Ambalajlı): 5.73 lb / 2.6 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma %20–%80 • Depolama %10–%95
- Sızdırmazlık: Dokunmatik ekran çerçeveye (bezel) sızdırmaz; dokunmatik ekran LCD’ye sızdırmaz
- MTBF: 50.000 saat (kanıtlanmış)
Sertifikalar & Uyum
Regülasyon, Beyanlar
- Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
- Regülasyon Onayları ve Beyanları: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Montaj
VESA & Flush Mount
- Montaj Seçenekleri: 75 mm VESA montaj • Dahil braketler ile flush montaj • 4 tarafta 2 delikli montaj arayüzü
- Not: Detaylar için ölçülendirme çizimlerine (dimensional drawings) bakınız.
Kutu İçeriği
Kutudan Çıkanlar
- HDMI Kablosu
- VGA Kablosu
- Uzaktan OSD (Remote OSD)
- Flush Mount Braketleri (vida seti ile) — (TouchPro PCAP modelleri)
- Dokunmatik USB Kablosu
- Hızlı Kurulum Kılavuzu
- EEI Etiketi
- Japan Class-B TM Bilgi Föyü
Aksesuarlar / Opsiyonlar
Seçenekler / Çevre Birimleri / Yükseltmeler
- Uzaktan OSD (RJ45): Elo P/N: E483757
- Yedek Kablo Kiti (HDMI, VGA, USB ve Seri kablolar): Elo P/N: E546861
- Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
- Kablo Kiti: DP → DP – Elo P/N: E582895
- Güç Adaptörü ve Kablo Kiti (Kuzey Amerika): Elo P/N: E005277
- Güç Adaptörü ve Kablo Kiti (Avrupa & Kore): Elo P/N: E571601
- Güç Adaptörü ve Kablo Kiti (İngiltere): Elo P/N: E180092
- Güç Adaptörü ve Kablo Kiti (Çin): Elo P/N: E558862
- Güç Adaptörü ve Kablo Kiti (Tayvan): Elo P/N: E818655
- Güç Adaptörü ve Kablo Kiti (Japonya): Elo P/N: E182546
- Güç Adaptörü ve Kablo Kiti (Arjantin): Elo P/N: E887099
- Güç Adaptörü ve Kablo Kiti (Avustralya): Elo P/N: E637593
- IntelliTouch Stylus Kalem: Elo P/N: D82064-000
- Elo 10” Flush-mount Braketi: Elo P/N: E511656
- Güç Dönüştürücü (DC 24V / DC 12V): Elo P/N: E239980
- Elo Backpack® 5 (Standart Model): Elo P/N: E620713
- Opsiyonel PCAP Stylus Kalem: Elo P/N: E066148
