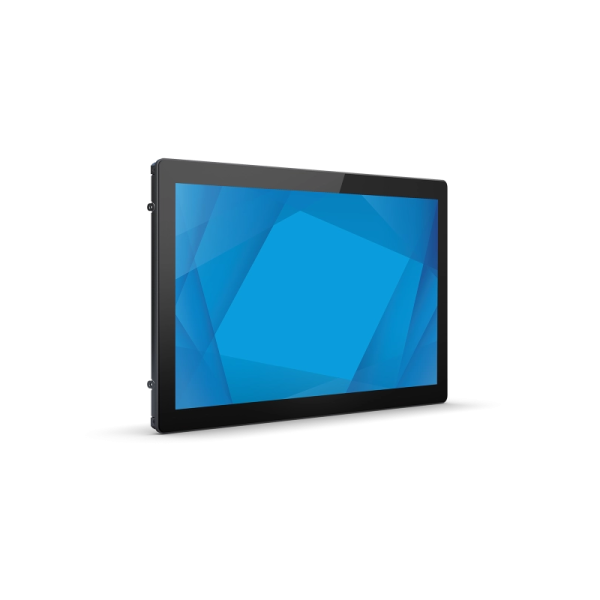

2295L – 21.5” Open Frame Dokunmatik Ekran

OPEN FRAME 2295L

2295L

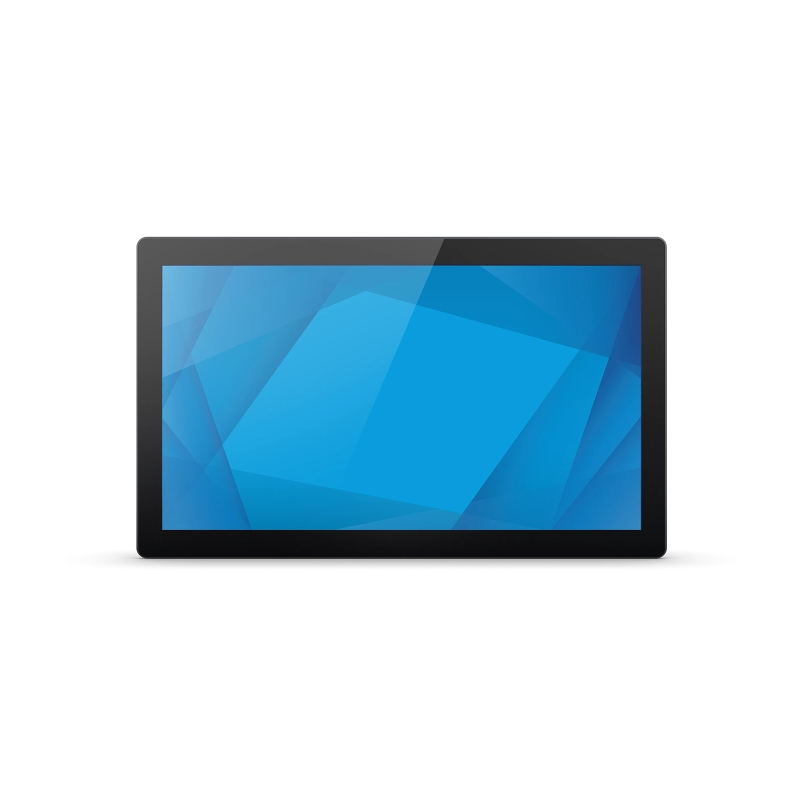

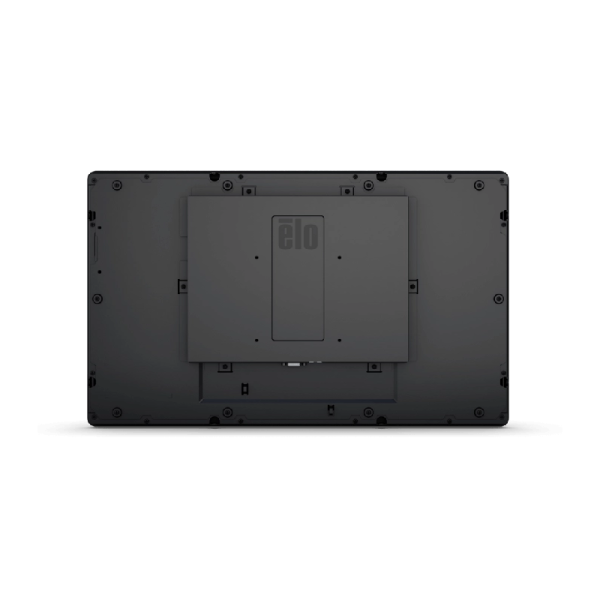

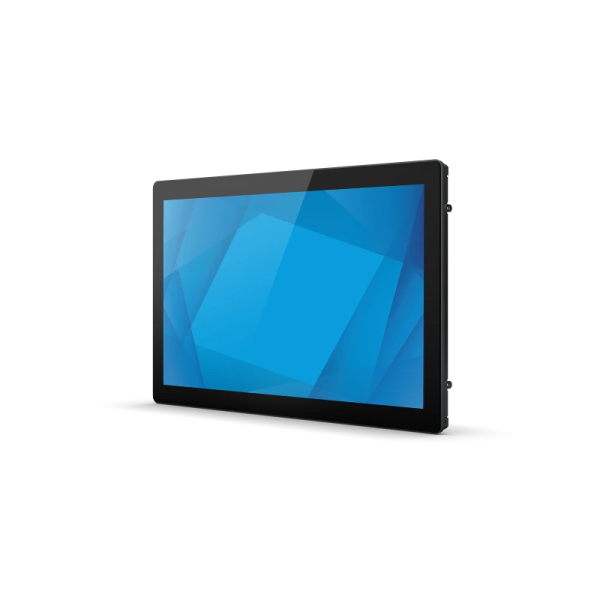

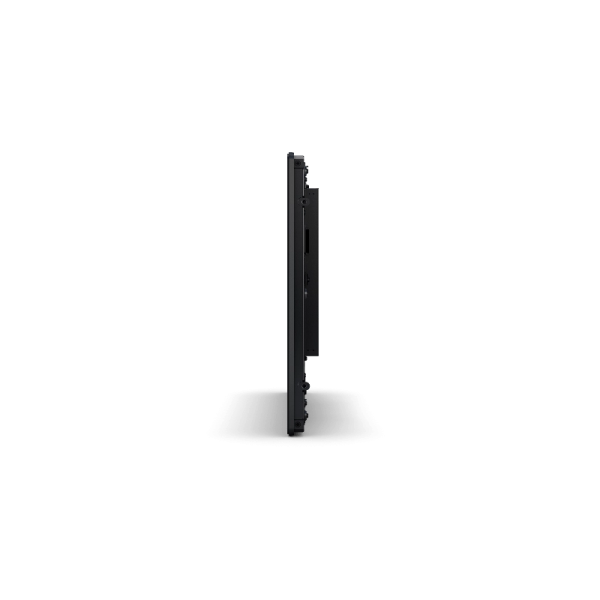

21.5” Open Frame Dokunmatik Monitör

Elo’nun yeni nesil interaktif open frame (açık çerçeve) dokunmatik ekranları; 90 Serisi’nin “şık tasarım” çizgisini, 400–1000 nit aralığına ulaşan yüksek parlaklıkla buluşturur. 22”–27” boyut aralığında sunulan bu parlak, interaktif TouchPro® PCAP ekranlar; entegrasyonu kolaylaştıran uçtan uca cam tasarımı ve 10’a kadar eşzamanlı dokunuş desteğiyle tablet benzeri bir kullanım deneyimi sağlar. Elo’nun kanıtlanmış uzmanlığı ve yerleşik güvenilirliği sayesinde endüstriyel sınıf görüntü netliği, yüksek ışık geçirgenliği ve doğru dokunma tepkileri için stabil, sapmasız (drift-free) çalışma sunar. Elo’nun daha parlak open frame çözümleri; endüstriyel otomasyon ve oyun uygulamalarından self-servis ve perakendeye kadar ticari kiosk kurulumları için ihtiyaç duyulan çok yönlülüğü sağlar.

⬇ 2295L Dokümanlar

PARLAKLIK

LCD panel: 500 nit

TouchPro® PCAP: 450 nit

DOKUNMATİK

TouchPro® PCAP

10 eşzamanlı dokunuş

EKRAN

21.5" TFT LCD (LED)

16:9 • 1920×1080

BAĞLANTI

HDMI • VGA • DP

USB 2.0 (Touch)

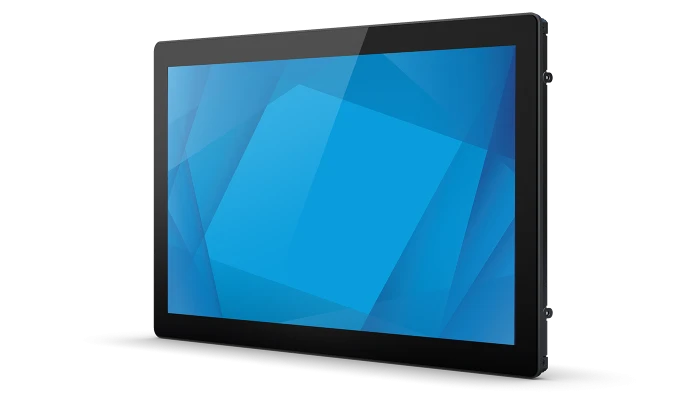

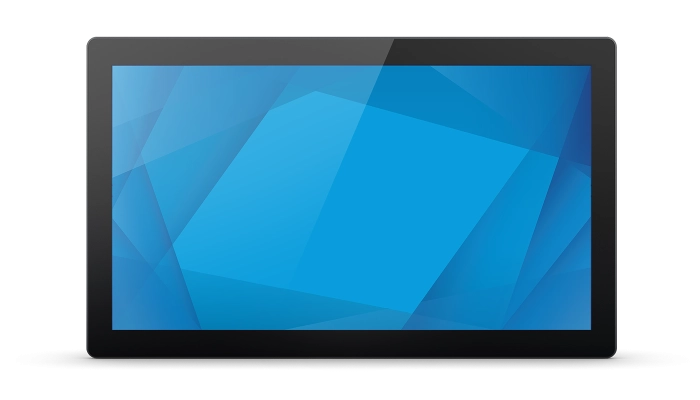

2295L 21.5 inç Open Frame Dokunmatik Ekran

01 ÖZELLİKLER

Daha Parlak Open Frame’ler ile Kiosklarınızı Öne Çıkarın

400–1000 Nit Parlaklık Aralığı

90 Serisi’nin bilinen şık tasarımını, 400 ila 1000 nit aralığında değişen yüksek parlaklık seçenekleriyle birleştirir; farklı ışık koşullarında daha görünür kurulumlar hedefler.

Uçtan Uca Cam ile Kolay Entegrasyon

Edge-to-edge cam tasarım, kiosk/kabin tasarımlarına daha temiz bir görünüm kazandırırken, entegrasyon sürecini basitleştirmeye yardımcı olur.

TouchPro® PCAP ile Tablet Benzeri Deneyim

10’a kadar eşzamanlı dokunuş desteği; daha akıcı, daha sezgisel etkileşim ve tablet benzeri kullanıcı deneyimi sunar.

Endüstriyel Sınıf Görüntü Netliği

Yüksek ışık geçirgenliği ve üstün görüntü netliği; doğru dokunma tepkileri için stabil ve sapmasız çalışma ile desteklenir.

EloView® + Elo Backpack® ile Akıllı Kiosk Yönetimi

Elo Backpack, Elo dokunmatik ekranlarını uygun maliyetli ve ölçeklenebilir Android tabanlı bir medya platformuna dönüştürebilir. EloView portalı üzerinden içerik dağıtımı ve uzaktan yönetim ile kurulumları kolaylaştırır.

Endüstriyel & Ticari Kullanım İçin Üretildi

Dokunmatik daha en baştan çözümün parçası olacak şekilde tasarlanır; farklı ortamlar için esneklik sunar ve uzun ömür/ROI odağıyla test edilir.

2295L Neden Tercih Ediliyor?

Daha Parlak, Daha Dikkat Çekici

Yüksek parlaklık seçenekleriyle, içeriklerinizi daha görünür hale getirerek kiosk uygulamalarında fark yaratmanıza yardımcı olur.

Entegratörler için Tasarım-İçi Çözüm

Uçtan uca cam, çoklu dokunuş ve endüstriyel sınıf yapı; entegrasyonu kolaylaştırır, tasarıma değer katar ve rekabette ayrışmayı destekler.

Güvenilirlik + 7/24 Kullanıma Uygunluk

Zorlu ve yüksek trafikli ortamlarda 7/24 çalışmaya uygun olacak şekilde tasarlanır; uzun saha ömrü ve stabil dokunmatik performans hedefler.

02 KULLANIM ALANLARI

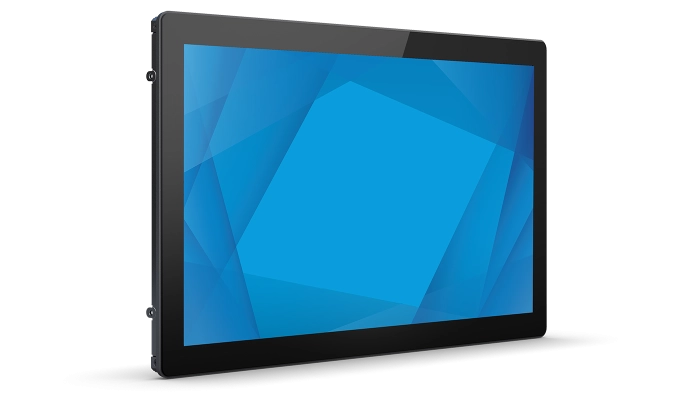

2295L’nin
Kullanım Alanları

Elo’nun daha parlak open frame ekranları; endüstriyel otomasyon ve oyun uygulamalarından self-servis, perakende, signage ve sağlık senaryolarına kadar ticari kiosk kurulumlarında esnek kullanım sunar.

Self-Servis

Sipariş, biletleme ve bilgi kioskları gibi yoğun etkileşimli noktalarda akıcı dokunma deneyimi sunar.

Eğlence / Gaming

Yüksek trafikli alanlarda dayanıklılık ve çoklu dokunuş ile oyun ve eğlence kabinlerini destekler.

Endüstriyel Otomasyon

Zorlu ortam koşullarında stabil çalışma yaklaşımı ve endüstriyel sınıf görüntü kalitesiyle operatör panelleri için uygundur.

Perakende / Signage / Sağlık

Yüksek görünürlük, temiz tasarım ve güvenilir dokunmatik performans ile mağaza içi yönlendirme, bilgilendirme ve sağlık uygulamalarını destekler.

TOUCH THRU GLASS

TouchPro® PCAP ile
Cam Arkasından Dokunma Desteği

TouchPro® PCAP teknolojisi; 6 mm’ye kadar ön cam katmanı gerektiren kurulumlar veya belirli IP sınıfı gereksinimleri olan çözümler için “cam arkasından dokunma” işlevini destekler. İster gömme (flush) montajlı bir ekran, ister camın arkasında tamamen korumalı bir tasarım hedefleyin; PCAP open frame çözümler, self-servis kiosklar, yoğun kullanılan gaming kabinleri ve zorlu endüstriyel makineler gibi farklı ortamlar için dayanıklılık odağıyla geliştirilmiştir.

6 mm’ye kadar cam arkasından dokunma

TouchPro® PCAP • 10 dokunuş

Zorlu ortamlar için dayanıklı tasarım

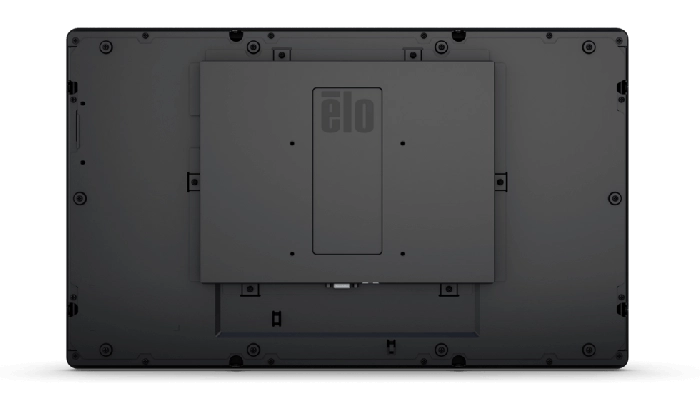

KURULUM ESNEKLİĞİ

Yatay / Dikey / Face-up
Esnek Montaj Seçenekleri

Ticari sınıf open frame ekranlar; yatay (landscape), dikey (portrait) ve yukarı bakan (face-up) yönlerde monte edilebilir. Bu sayede masa, kiosk veya kabin tasarımlarında maksimum esneklik sağlar.

İster düz bakış, ister açıdan görüntüleme; ister yakından ister uzaktan… Open frame yapısı görüntü netliğini korurken, sunmak istediğiniz izleme deneyimini destekler.

Landscape / Portrait / Face-up

Masa • Kiosk • Kabin tasarımları

Netlik ve izleme deneyimi odağı

Sağlam Tasarım

Endüstriyel sınıf • ROI odağı

7/24 Kullanım

Isıl koruma • Uzun saha ömrü

Teknik Özet

FHD • 500 nit • 10 touch

2295L ÖNE ÇIKAN ÖZELLİKLER

Endüstriyel & Ticari Kullanım için
Üretildi

Elo, pazarda lider üreticilerden biri olmayı; dokunmatiği en baştan çözümün parçası olacak şekilde tasarlayıp, uçtan uca ürün geliştirme yaklaşımıyla sürdürür. Çeşitli ortamlara uyum sağlayan sağlam dokunmatik çözümler; uzun ömür ve yatırım getirisi (ROI) odağıyla titiz testlerden geçirilir.

Elo 21.5” TouchPro® PCAP – Teknik Özellikler (E146083)

06 Teknik Özellikler

Elo 21.5” TouchPro® PCAP Open Frame Dokunmatik Ekran Teknik Özellikleri

Elo TouchPro® PCAP teknolojili 21.5” open frame dokunmatik ekran; 10 dokunuş desteği, yüksek parlaklık ve RJ45 bağlantılı uzaktan OSD kontrolü ile kiosk ve endüstriyel entegrasyonlar için tasarlanmıştır. HDMI / VGA / DisplayPort girişleri ve 24/7 çalışma senaryolarına uygun yapısı ile öne çıkar.

Ürün Kimliği

Parça No, Renk, Seri

Parça Numarası (Dünya Geneli): TouchPro PCAP – E146083
Kasa Rengi: Siyah
Dokunmatik Teknolojisi: PCAP (TouchPro® Projected Capacitive) – 10 Dokunuş
Dokunmatik Arayüz: USB 2.0

Ekran

21.5” TFT LCD (LED)

Ekran Boyutu (Diagonal): 21.5'' diagonal, Active matrix TFT LCD (LED)
En-Boy Oranı: 16:9
Aktif Görüntü Alanı: 18.74" × 10.54" / 476.06 × 267.79 mm
Çözünürlük: 1920 × 1080
Renk Sayısı: 16.7 milyon

Görüntü Performansı

Parlaklık, Kontrast, Tepki

Parlaklık (tipik): LCD panel 500 nit • TouchPro PCAP 450 nit
Kontrast Oranı: 1000:1
Tepki Süresi – Toplam (tipik): 22 ms
Görüş Açısı: Yatay ±89° (toplam 178°) / Dikey ±89° (toplam 178°)

Çözünürlük Desteği

Diğer Desteklenen Çözünürlükler

Desteklenen: 640×480 60Hz • 720×400 70Hz • 800×500 60Hz • 800×600 56/60Hz • 1024×768 60Hz • 1280×800 60Hz • 1280×1024 60Hz • 1366×768 60Hz, 60Hz RB • 1440×900 60Hz, 60Hz RB • 1680×1050 60Hz, 60Hz RB • 1920×1080 50/60Hz

I/O Portları

Bağlantı Noktaları

Portlar: USB Type-B • RJ45 (OSD remote tuş takımı) • VGA • HDMI • DisplayPort • 12V DC-in

Video

Giriş Formatı & Frekans Aralığı

Giriş Video Formatı: HDMI v1.3 Type A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (daha yeni sürümleri destekler)
Giriş Frekansı: Yatay 30 – 82 KHz • Dikey 50 – 75 Hz
Video Arayüzü: HDMI, VGA ve DisplayPort

OSD

Uzaktan OSD Kontrol (RJ45)

OSD Erişimi: Üniteye bağlı (tethered) OSD kontrol kutusu üzerindeki anahtarlar ile erişilir.
Kontroller: Menü, Yukarı, Aşağı, Seç, Güç (Power)
Ayarlar: Parlaklık, Kontrast, Saat (Clock), Faz (Phase), H-konumu, V-konumu, Otomatik Ayar, En-Boy Oranı, Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, OSD Yatay Konumu, OSD Dikey Konumu, Varsayılanlara Dön, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik Açık, Touch Thru
Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
Kilit Seçenekleri: OSD, Güç

Güç

Harici DC Adaptör

Güç: Harici DC – Opsiyonel adaptör (ayrı satılır)
Monitör Güç Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
Monitör Giriş Voltaj Aralığı: 12VDC +/- %5
Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
Adaptör Giriş Voltaj Aralığı: 100–240 VAC
Giriş Frekansı: 50–60 Hz

Güç Tüketimi

Tipik Değerler (Monitör + Adaptör)

ON (Açık): 26.2 W
SLEEP (Uyku): 0.48 W
OFF (Kapalı): 0.28 W

Mekanik

Boyutlar, Ağırlık, Sevkiyat

Boyutlar: 20.31" × 12.24" × 1.85" / 516 × 311 × 46.9 mm
Kutu Boyutları (Sevkiyat): 24.41" × 16.65" × 7.48" / 620 × 423 × 190 mm
Ağırlık (Ambalajsız): 11.9 lb / 5.41 kg
Ağırlık (Ambalajlı): 18.92 lb / 8.6 kg

Çevresel

Sıcaklık, Nem, Sızdırmazlık, MTBF

Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
Nem: Çalışma %20–%80 • Depolama %10–%95
Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
MTBF: 50.000 saat (kanıtlanmış)

Garanti & Servis

Garanti ve Uzatılmış Servis Seçenekleri

Garanti: 3 yıl
Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125

Regülasyonlar

Onaylar ve Beyanlar

Regulatory approvals and declarations: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE

Uyumluluk

ESD, Ball-Drop, Darbe Dayanımı
