Açıklama

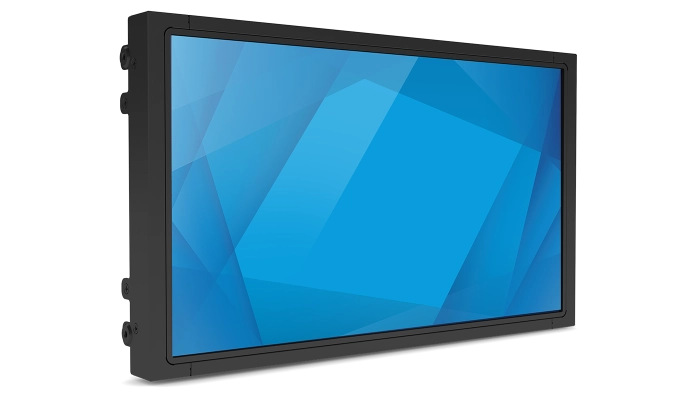

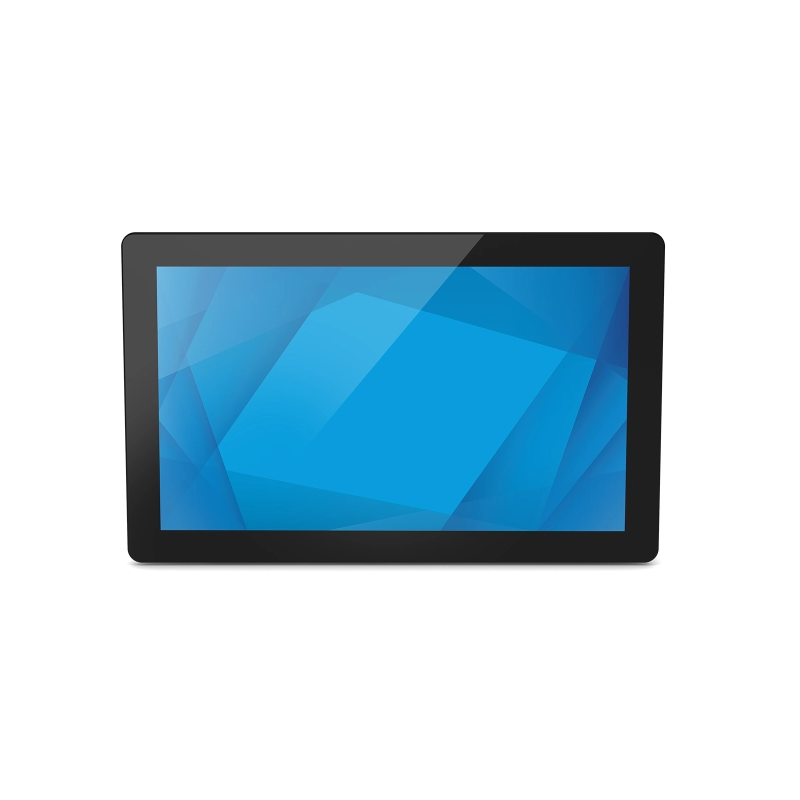

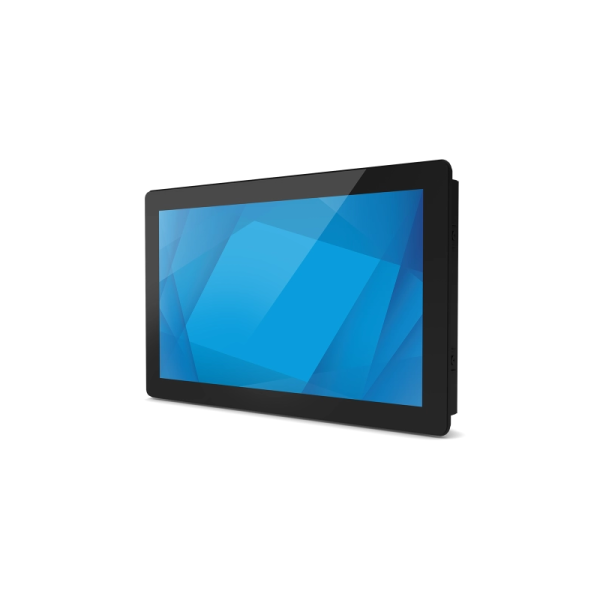

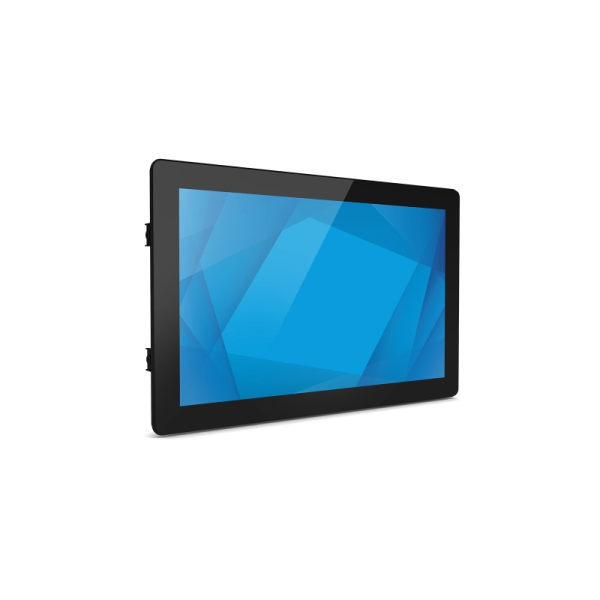

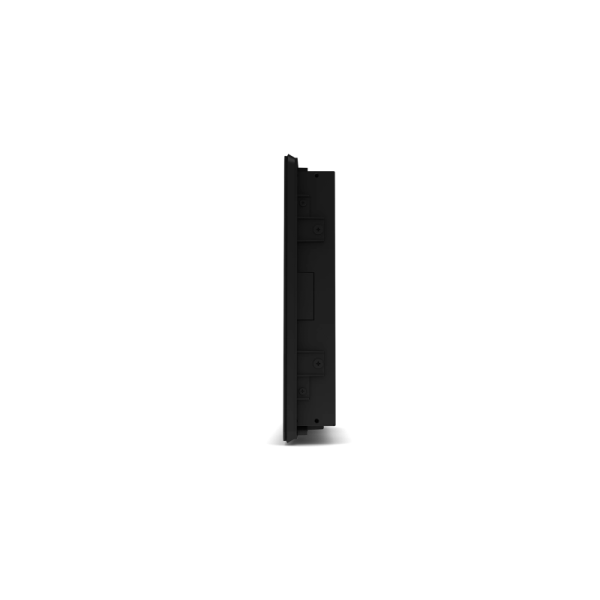

1593L 15.6” Open Frame Dokunmatik Monitör

OPEN FRAME 1593L

1593L
15.6” Open Frame Dokunmatik Monitör

Elo 1593L 10 inç open frame dokunmatik monitör; müşterilerine güvenilir bir ürün sunmak isteyen OEM’ler ve sistem entegratörleri için, endüstriyel sınıf ve maliyet-etkin bir çözümdür. En baştan güvenilirlik odağıyla tasarlanan Elo açık çerçeveler; üstün görüntü netliği ve ışık geçirgenliği sunarken, doğru dokunma tepkileri için stabil ve sapmasız (drift-free) çalışır. 90 Serisi ürün ailesi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle geniş bir yelpazede sunulur. Böylece self-servis ve oyun senaryolarından endüstriyel otomasyon ve sağlık uygulamalarına kadar ticari kiosk kurulumlarında ihtiyaç duyulan çok yönlülüğü sağlar.

⬇ Datasheet

DOKUNMATİK

TouchPro® PCAP

10 dokunuş

EKRAN

15.6” TFT LCD (LED)

16:10 • 1280×800

PARLAKLIK

LCD: 500 nit

PCAP: 450 nit

GÜVENCE

Ticari kullanım için tasarlandı

3 yıl standart garanti

Elo 1593L 15.6 inç Open Frame Dokunmatik Monitör

01 ÖZELLİKLER

OEM ve Entegratörler için Endüstriyel Sınıf Açık Çerçeve

Güvenilirlik Odaklı Tasarım

En baştan sağlamlık için tasarlanan Elo açık çerçeveler; stabil, sapmasız çalışma ile doğru dokunmatik tepkileri hedefler ve uzun süreli kullanımda tutarlı performans sunar.

Üstün Görüntü Netliği

Yüksek görüntü netliği ve ışık geçirgenliği, farklı kullanım senaryolarında (yakın/uzak, düz/açılı) ideal izleme deneyimini destekler.

Geniş Ürün Ailesi Esnekliği

90 Serisi; farklı boyutlar, dokunmatik teknolojiler ve parlaklık seçenekleriyle, ticari kiosk uygulamalarında ihtiyaç duyulan çok yönlülüğü sağlar.

Farklı Dikeylerde Uyum

Self-servis ve oyun kabinlerinden endüstriyel otomasyon ve sağlık uygulamalarına kadar geniş bir kullanım alanı için tasarlanmıştır.

Ortakların Daha Akıllı Kiosklar Üretmesine Destek

EloView® ve Elo Backpack® ile kiosk yönetimi kolaylaşır: içerik dağıtımı ve uzaktan yönetim yetenekleriyle, düşük güç tüketimli, katı hal ve fansız bir altyapı sunar.

Yüksek Trafik için Uygun

7/24 kullanıma hazır olacak şekilde tasarlanmış ticari sınıf yapı; yoğun temas ve zorlu ortam koşullarına uygun, uzun ömürlü bir çözüm sunar.

1593L Neden Tercih Ediliyor?

Kolay Entegrasyon, Uzun Ömür

OEM ve sistem entegratörleri için maliyet-etkin bir seçenek sunarken, dayanıklı ve uzun yaşam döngülü yapısı sayesinde yıllarca yüksek kaliteli etkileşimli deneyim hedefler.

Yatırım Getirisini (ROI) Maksimize Eder

Dokunmatiğin en baştan entegre edildiği uçtan uca çözüm yaklaşımı ve zorlu test süreçleri, sahada güvenilir uzun ömür sağlayarak ROI’yi artırmayı amaçlar.

Garanti ile Desteklenir

3 yıl standart garanti ile gelir; isteğe bağlı olarak 4 veya 5 yıla uzatma seçenekleriyle operasyonel sürekliliği güçlendirir.

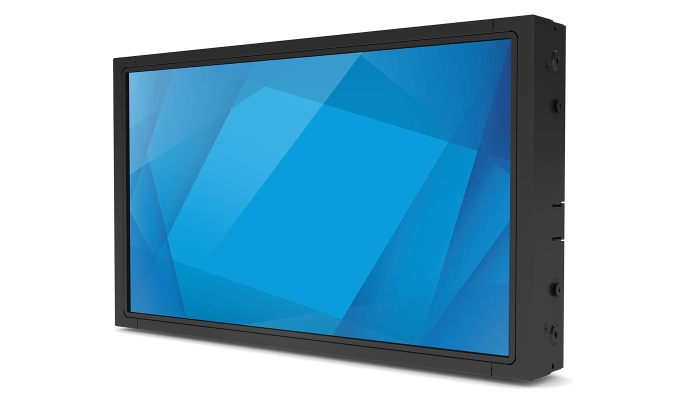

02 KULLANIM ALANLARI

1593L’nin
Kullanım Alanları

Ticari kiosk uygulamalarında ihtiyaç duyulan esneklik için; self-servis, oyun, sağlık ve endüstriyel otomasyon gibi farklı senaryolara uyum sağlayacak şekilde konumlandırılmıştır.

Self-Servis

Kiosk ve kabin tasarımlarında, güvenilir dokunmatik performansı ile 7/24 kullanım senaryolarına uyum sağlar.

Oyun (Gaming)

Yoğun temas alanlarında sağlamlık ve tutarlı dokunma tepkisiyle, etkileşimli oyun kabinleri için uygun bir temel sunar.

Sağlık

Net görüntü ve stabil dokunmatik tepkisiyle, klinik ve hastane içi etkileşimli terminal çözümlerine uyum sağlar.

Endüstriyel Otomasyon

Zorlu ortamlarda kullanılabilecek ticari sınıf yapı ve uzun yaşam döngüsü yaklaşımı ile endüstriyel makinelere entegrasyonu destekler.

DOKUNMATİK TEKNOLOJİ

TouchPro® PCAP ile
Cam Arkasından Dokunma Desteği

TouchPro® PCAP teknolojisi; ön katmanda 6 mm’ye kadar cam gerektiren kurulumlar veya belirli IP sınıfı gereksinimleri olan çözümler için “cam arkasından dokunma” işlevini destekler. İster gömme (flush) montajlı bir ekran, ister kapak camının arkasında tamamen korumalı bir tasarım hedefleyin; PCAP açık çerçeveler self-servis kiosklardan yoğun kullanılan oyun kabinlerine ve zorlu endüstriyel makinelere kadar çeşitli uygulama ve ortamlarda dayanıklılık için amaca uygun şekilde geliştirilmiştir.

TouchPro® PCAP • 10 dokunuş

6 mm’ye kadar cam arkasından dokunma

Gömme montaj (flush) senaryoları

Yoğun kullanım için sağlam yapı

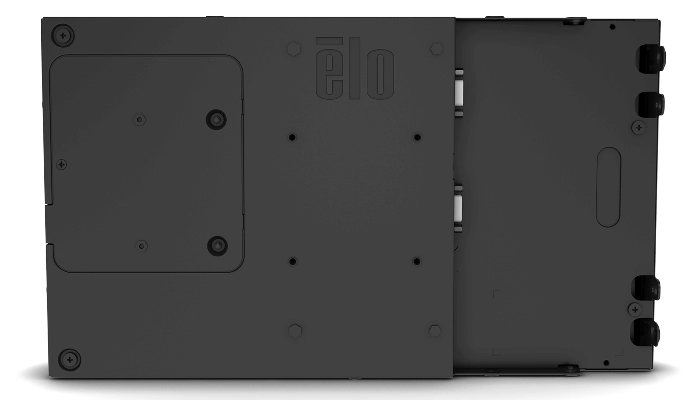

MONTAJ ESNEKLİĞİ

Kurulumunuz için
Maksimum Montaj Esnekliği

Ticari sınıf açık çerçeveler; yatay (landscape), dikey (portrait) ve yukarı bakan (face-up) yönlerde monte edilebilir. Bu sayede masa, kiosk veya kabin tasarımlarında optimum esneklik sağlar.

İster doğrudan, ister açılı, ister uzaktan görüntüleme olsun; açık çerçeveler görüntü netliğini korurken, sunmak istediğiniz izleme deneyimini desteklemek için gereken altyapıyı sağlar.

Yatay / Dikey / Face-up montaj

Masa, kiosk, kabin tasarımları

Görüntü netliğini koruyan yapı

Ticari Sınıf Dayanıklılık

7/24 kullanım • Uzun ömür

Akıllı Yönetim

EloView® • Backpack®

Teknik Özet

PCAP • 1280×800 • 500 nit

1593L ÖNE ÇIKANLAR

Ticari Kullanım için
Üretildi ve Test Edildi

Pazardaki en iyi üreticilerden biri olmayı hedefliyoruz: Dokunmatik, en baştan entegre edilerek uçtan uca çözüm tasarlanır. Çözümlerimiz farklı ortamlarda esneklik sunar ve ürün ömrünü maksimize etmek için titiz testlerden geçer — yatırım getirinizi (ROI) artırmayı amaçlar. 3 yıl standart garantiyle desteklenir; isteğe bağlı 4 veya 5 yıla uzatma mümkündür.

Elo 15.6” IntelliTouch (SAW) – Teknik Özellikler

06 Teknik Özellikler

Elo 15.6” IntelliTouch (SAW) Open Frame Dokunmatik Ekran Teknik Özellikleri

Elo IntelliTouch® (SAW – Surface Acoustic Wave) teknolojisine sahip 15.6” open frame dokunmatik ekran; tek dokunuş (single touch) kullanımına odaklanan endüstriyel/ticari entegrasyonlar için tasarlanmıştır. Uzaktan OSD kontrol kutusu ile menü yönetimi sağlar; HDMI / VGA / DisplayPort ile esnek görüntü bağlantıları sunar. 50.000 saat MTBF ve 3 yıl garanti ile 7/24 kullanım senaryolarına uygundur.

Ürün Kimliği

Parça Numarası, Renk

Parça Numarası (Dünya Geneli): IntelliTouch – E329636
Kasa Rengi: Siyah

Dokunmatik

IntelliTouch® (SAW)

Teknoloji & Kapasite: SAW (IntelliTouch® Surface Acoustic Wave) – Tek Dokunuş
Dokunmatik Arayüz: IntelliTouch – Çift seri / USB 2.0

Ekran

15.6” TFT LCD (LED)

Ekran Boyutu (Diagonal): 15.6'' diagonal, Active matrix TFT LCD (LED)
En-Boy Oranı: 16:9
Aktif Görüntü Alanı: 13.55" × 7.62" / 344.232 mm × 193.536 mm
Çözünürlük: 1366 × 768
Renk Sayısı: 16.7 milyon

Görüntü Performansı

Parlaklık, Kontrast, Tepki

Parlaklık (tipik): LCD panel 300 nit / IntelliTouch 270 nit
Kontrast Oranı: 500:1
Tepki Süresi – Toplam (tipik): 10 ms
Görüş Açısı: Yatay ±80° (toplam 160°) / Dikey ±80° (toplam 160°)

Çözünürlük Desteği

Diğer Desteklenen Çözünürlükler

Diğer Desteklenen Çözünürlükler: 640×480 60Hz • 720×400 70Hz • 800×500 60Hz • 800×600 56/60Hz • 1024×768 60/75Hz • 1280×800 60Hz • 1280×1024 60Hz • 1366×768 60Hz, 60Hz RB

Video & Bağlantı

HDMI • VGA • DisplayPort

Giriş Video Formatı: HDMI v1.3 Type A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (daha yeni sürümleri destekler)
Video Arayüzü: HDMI, VGA ve DisplayPort
Giriş Video Frekansı: Yatay 30–82 KHz • Dikey 50–75 Hz

OSD

Uzaktan OSD Kontrol (Remote OSD)

OSD Erişimi: Üniteye bağlı (tethered) OSD Kontrol kutusu üzerindeki anahtarlar ile erişilir.
Kontroller: Menü, Yukarı, Aşağı, Seç, Güç (Power)
Ayarlar: Parlaklık, Kontrast, Saat (Clock), Faz (Phase), H-Konumu, V-Konumu, Otomatik Ayar, En-Boy Oranı, Keskinlik, Renk Sıcaklığı, OSD Zaman Aşımı, OSD Dili, OSD Yatay Konum, OSD Dikey Konum, Varsayılana Döndür, Video Önceliği, Bilgi, Uyku Modunda Dokunmatik Açık
Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
Kilit Seçenekleri: OSD, Power

Güç

Harici DC Adaptör

Güç Kaynağı: Harici DC – Opsiyonel adaptör (ayrı satılır)
Monitör Güç Girişi Konnektörü: Koaksiyel güç jakı (2.0 mm (+0.0/-0.1 mm) pin dış çap, 6.4 mm (+/-0.3 mm) gövde iç çap, 8.8 mm (+/-0.3 mm) gövde derinliği)
Giriş Voltajı: 12V DC +/- %5
Adaptör Çıkış Konnektörü: DC barrel plug (2.1 mm (+/-0.1 mm) pin iç çap, 5.5 mm (+/-0.05 mm) gövde dış çap, 9.5 mm (+/-0.3 mm) gövde uzunluğu)

Güç Tüketimi

Tipik Değerler (Monitör + Adaptör, 230V/50Hz)

Açık (ON): 13.6 W
Uyku (SLEEP): 1.5 W
Kapalı (OFF): 0.5 W

Mekanik

Boyut & Ağırlık

Boyutlar: 14.83" × 8.7" × 1.82" / 376.8 × 221.1 × 46.3 mm
Kutu Boyutları (Sevkiyat): 18.5" × 13.03" × 6.89" / 470 × 331 × 175 mm
Ağırlık (Ambalajsız): 6.7 lb / 3.02 kg
Ağırlık (Ambalajlı): 10.2 lb / 4.62 kg

Çevresel

Sıcaklık, Nem, Sızdırmazlık, MTBF

Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
Nem: Çalışma %20–%80 • Depolama %10–%95
Sızdırmazlık: Dokunmatik ekran çerçeveye (bezel) sızdırmaz; dokunmatik ekran LCD’ye sızdırmaz
MTBF: 50.000 saat (kanıtlanmış)

Sertifikalar & Uyum

Regülasyon, Beyanlar, Servis Opsiyonları

Garanti: 3 yıl
Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyon Onayları ve Beyanları: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • India BIS • RoHS, China RoHS, WEEE

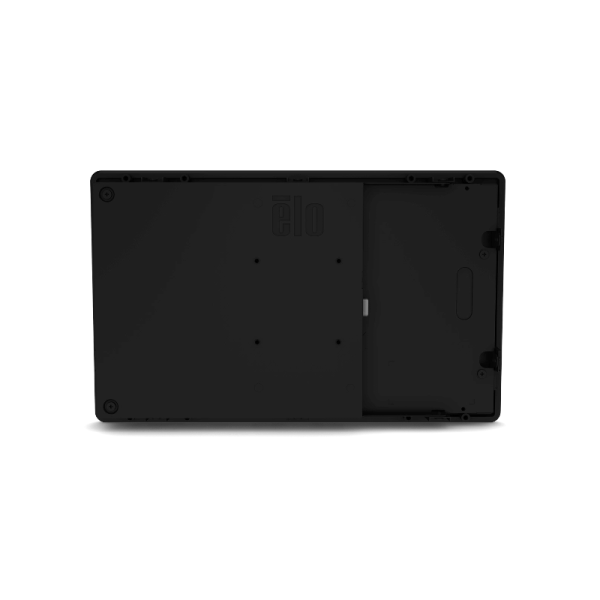

Montaj

VESA / Ön Montaj / Rack Montaj

Montaj Seçenekleri: 75 mm VESA montaj • 4 tarafta 2 delikli montaj arayüzü
Ön Montaj: Opsiyonel bezel kiti ile
Rack Montaj: Opsiyonel bezel kiti ile

Kutu İçeriği

Kutudan Çıkanlar

HDMI Kablosu
VGA Kablosu
RJ45 OSD Kumandası (Remote)
Dokunmatik USB Kablosu
Hızlı Kurulum Kılavuzu
“L” (Yan Montaj) Braketleri ve vida seti
EEI Etiketi
Japan Class-B TM Bilgi Föyü

Aksesuarlar / Opsiyonlar

Seçenekler / Çevre Birimleri / Yükseltmeler

Uzaktan OSD (RJ45): Elo P/N: E483757
Yedek Kablo Kiti (HDMI, VGA, USB ve Seri kablolar): Elo P/N: E546861
Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
Kablo Kiti: DP → DP – Elo P/N: E582895
Güç Adaptörü ve Kablo Kiti (Kuzey Amerika): Elo P/N: E005277
Güç Adaptörü ve Kablo Kiti (Avrupa & Kore): Elo P/N: E571601
Güç Adaptörü ve Kablo Kiti (İngiltere): Elo P/N: E180092
Güç Adaptörü ve Kablo Kiti (Çin): Elo P/N: E558862
Güç Adaptörü ve Kablo Kiti (Tayvan): Elo P/N: E818655
Güç Adaptörü ve Kablo Kiti (Japonya): Elo P/N: E182546
Güç Adaptörü ve Kablo Kiti (Arjantin): Elo P/N: E887099
Güç Adaptörü ve Kablo Kiti (Avustralya): Elo P/N: E637593
IntelliTouch Stylus Kalem: Elo P/N: D82064-000
Elo 15” Geniş Ön Montaj Bezel: Elo P/N: E711274
Elo 15” Geniş Rack Montaj Braketi: Elo P/N: E921202 (Uyumluluk için “Montaj Seçenekleri” bölümüne bakınız)
Elo 15” Geniş L Braket: Elo P/N: E333212
Güç Dönüştürücü (DC 24V / DC 12V): Elo P/N: E239980
Elo Backpack® 5 (Standart Model): Elo P/N: E620713
