Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Renk, Model
- Part Number: TouchPro PCAP – E506980
- Kasa Rengi: Siyah

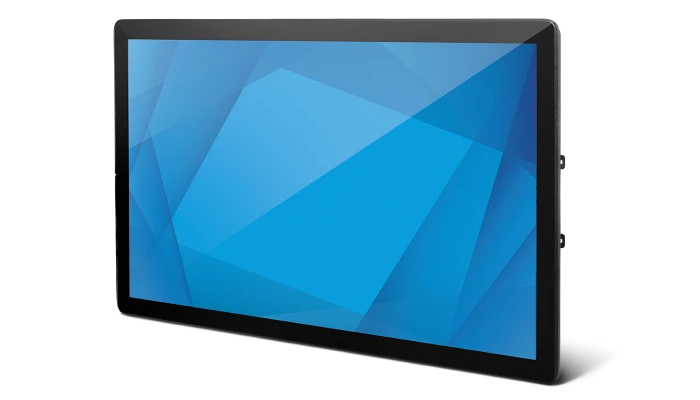

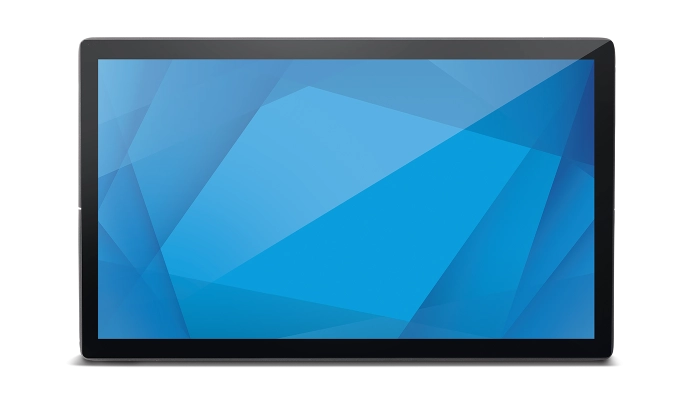

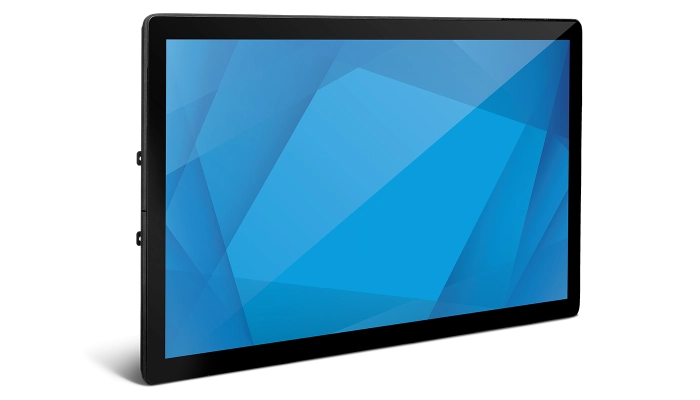

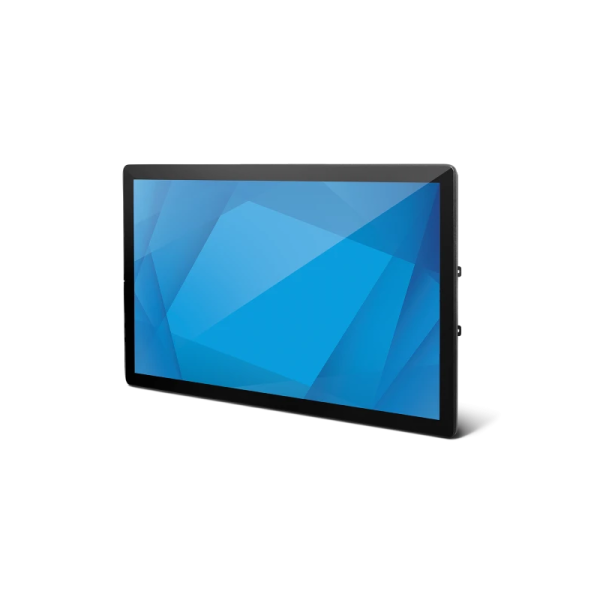

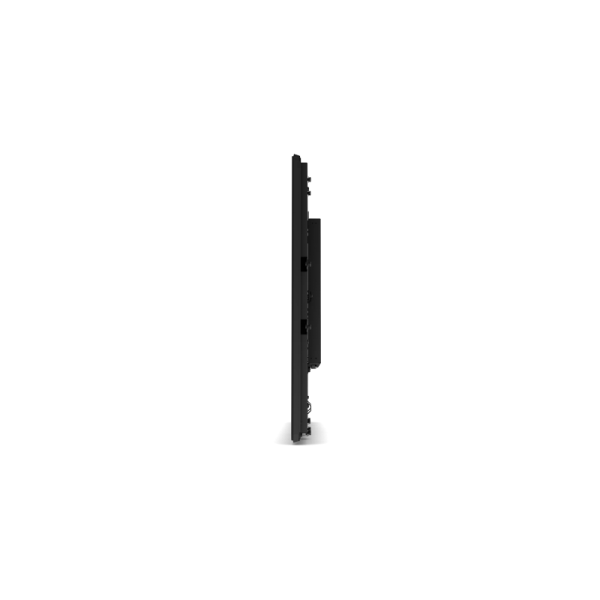

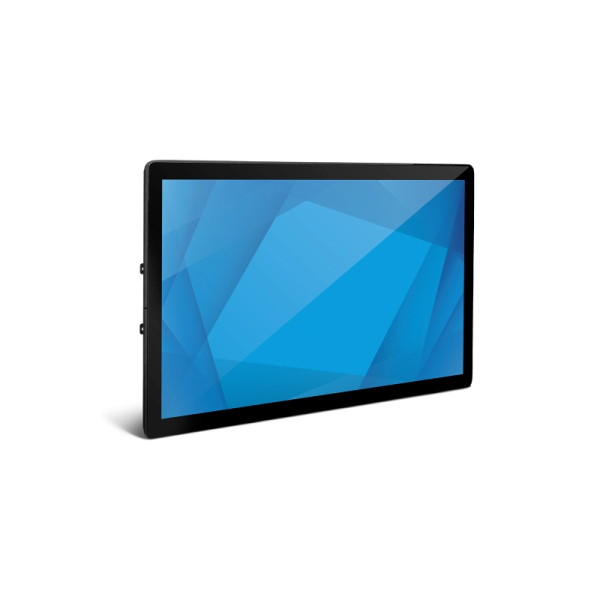

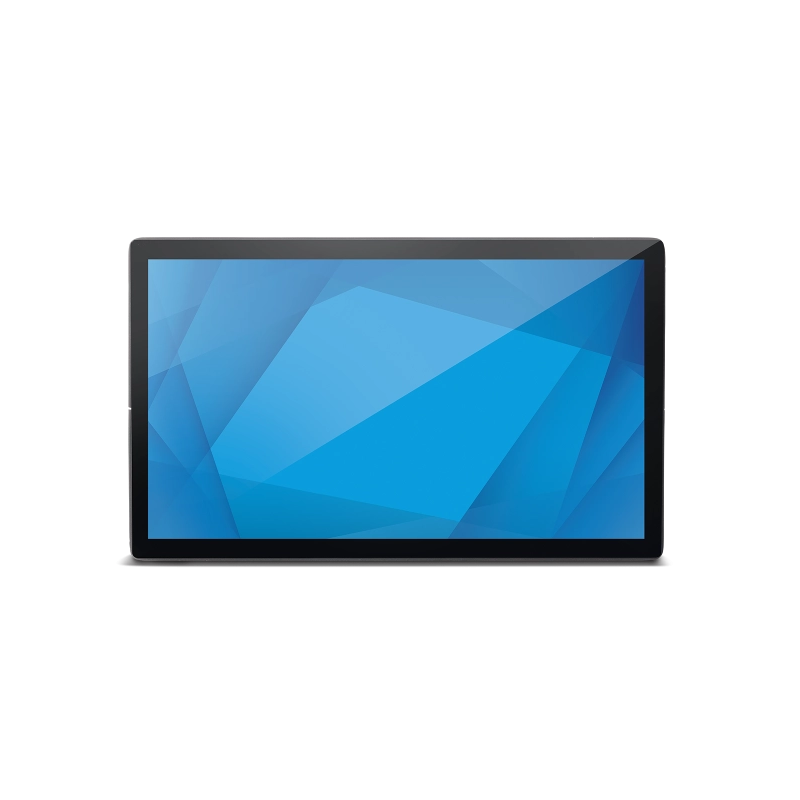

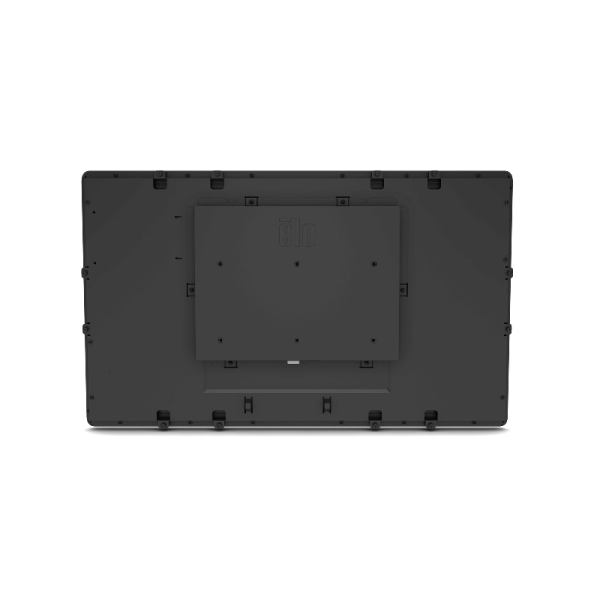

Elo 2495L 23.8″ Open Frame Dokunmatik Monitör
- 23.8″ HD Ekran: 1920×1080 çözünürlük ve net görüntü kalitesiyle endüstriyel sınıf performans.
- Yüksek Parlaklık: 400 nit panel parlaklığı ile her ortamda mükemmel görünürlük.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisiyle akıcı kullanıcı deneyimi.
- Geniş Bağlantı: HDMI, VGA ve DisplayPort girişleri sayesinde tüm sistemlerle tam uyum.
- 24/7 Kesintisiz Kullanım: Ticari ve endüstriyel ortamlar için tasarlanmış uzun ömürlü yapı.
- Cam Arkasından Dokunma: 6 mm kalınlığa kadar ek koruyucu cam arkasından çalışabilme özelliği.
- Geniş İzleme Açısı: 178°/178° yatay ve dikey görüş açısıyla her yönden net görüntü.
- Esnek Montaj: Yatay, dikey veya yukarı bakan açılarda kiosk ve kabinlere kolay entegrasyon.
- Android Uyumlu: Elo Backpack ile hızlıca profesyonel bir medya platformuna dönüştürülebilir.
Elo 2495L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
HIGH BRIGHTNESS
2495L
2495L
23.8” Open Frame Dokunmatik Monitör
Elo’nun yeni nesil “daha parlak” open frame dokunmatik ekranları, 90-Serisi’nin şık tasarım dilini 400–1000 nit aralığında yüksek parlaklıkla birleştirir. 22–27 inç aralığında sunulan TouchPro® PCAP ekranlar; kenardan kenara cam tasarımıyla entegrasyonu kolaylaştırır ve aynı anda 10 dokunuşa kadar, tablet benzeri akıcı bir deneyim sunar. Elo’nun kanıtlanmış uzmanlığı ve yerleşik güvenilirliği sayesinde endüstriyel sınıf ekranlar; üstün görüntü netliği, yüksek ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 2495L; endüstriyel otomasyon ve eğlenceden self-servis ve perakendeye kadar ticari kiosk uygulamaları için gereken esnekliği sağlar.
DatasheetPARLAKLIK
LCD Panel: 600 nit
TouchPro® PCAP: 540 nit
EKRAN
23.8" TFT LCD (LED)
FHD • 1920×1080 • 16:9
DOKUNMATİK
TouchPro® PCAP
10 Nokta Dokunma • USB 2.0
BAĞLANTILAR
HDMI • VGA • DisplayPort
USB Type-B • Remote OSD (RJ45)
01 ÖZELLİKLER
Daha Parlak, Daha Etkileşimli, Daha Kolay Entegrasyon
600 Nit ile Yüksek Görünürlük
2495L, 600 nit LCD parlaklığı ile güçlü görünürlük sunar. Bu sayede self-servis ve yoğun ışıklı alanlardaki kiosk tasarımlarında daha net bir izleme deneyimi hedefler.
Kenarından Kenarına Cam (Edge-to-Edge)
Edge-to-edge cam tasarımı, modern bir görünüm ve entegrasyon kolaylığı sağlar. Kiosk, kabin ve masa üstü tasarımlara uyumu artırır.
TouchPro® PCAP • 10 Dokunuş
TouchPro® PCAP, aynı anda 10 dokunuşa kadar destek vererek tablet benzeri akıcı bir kullanım deneyimi sunar.
Stabil, Sapmasız Dokunma Performansı
Yüksek ışık geçirgenliği ve görüntü netliği; doğru dokunmatik tepkiler için stabil, drift-free çalışma karakteristiğiyle tamamlanır.
Geniş Bağlantı Seçenekleri
HDMI / VGA / DisplayPort video girişleri ve USB 2.0 dokunmatik arayüzü; farklı sistem mimarileriyle hızlı entegrasyon sağlar.
EloView® + Elo Backpack® ile Kiosk Yönetimi
Elo Backpack, Elo ekranlarını Android tabanlı bir compute engine ile ölçeklenebilir medya platformuna dönüştürebilir; EloView portalı üzerinden uzaktan yönetim ve içerik dağıtımı sağlar.
2495L Neden Tercih Ediliyor?
Yüksek Parlaklık ile Fark Yaratır
600 nit LCD parlaklığı, daha dikkat çekici kiosk tasarımları için güçlü görünürlük sağlar; farklı aydınlatma koşullarında okunabilirliği artırır.
Endüstriyel Güvenilirlik
Elo’nun yerleşik güvenilirlik yaklaşımı; uzun saha ömrü hedefi, stabil çalışma ve ticari kullanım odaklı tasarım prensipleriyle desteklenir.
Entegrasyonu Kolay Tasarım
Edge-to-edge cam ve open frame form faktörü; kiosk/kabin projelerinde hızlı tasarım-in (design-in) yaklaşımıyla entegrasyonu kolaylaştırır.
02 KULLANIM ALANLARI
2495L’nin
Kullanım Alanları
2495L; yüksek parlaklık ve TouchPro® PCAP deneyimiyle ticari kiosk uygulamalarında öne çıkar. Endüstriyel otomasyon ve eğlenceden self-servis ve perakendeye kadar geniş bir kullanım yelpazesine uyum sağlar.
Self-Servis
Sipariş, ödeme, biletleme ve bilgi kiosklarında yüksek parlaklık sayesinde daha net ekran deneyimi.
Perakende
Mağaza içi dijital deneyimler, self-checkout ve ürün bilgilendirme uygulamalarında etkileyici görünürlük.
Endüstriyel Otomasyon
Operatör arayüzleri ve endüstriyel makinelerde dayanıklı open frame tasarım ile güvenilir dokunmatik altyapı.
Eğlence & Oyun
Gaming kabinleri ve yoğun kullanımlı eğlence uygulamalarında 10 dokunuş desteğiyle akıcı etkileşim.
TOUCH THRU GLASS
6 mm’ye kadar Cam Arkasından
Dokunma (Touch Thru)
TouchPro® PCAP, 6 mm’ye kadar ön cam katmanı gerektiren kurulumlarda veya belirli IP sınıfı ihtiyaçlarında touch thru işlevini destekler. İster gömme montaj, ister koruyucu cam arkasında tamamen kapalı bir tasarım hedefleyin; 2495L, dayanıklılık odaklı open frame mimarisiyle farklı uygulama ve ortamlarda güvenilir bir dokunmatik deneyim sunar.
MONTAJ ESNEKLİĞİ
Yatay / Dikey / Face-up
Kurulum Esnekliği
Ticari sınıf open frame ekranlar; yatay, dikey ve yukarı bakan (face-up) yönlerde monte edilebilir. Masa, kiosk veya kabin tasarımlarında yüksek esneklik sunar.
1
600 Nit Parlaklık
LCD 600 • PCAP 540
2
HDMI / VGA / DP
USB 2.0 • Remote OSD
3
Teknik Detay
FHD • 14 ms • 1000:1
2495L ÖNE ÇIKANLAR
Yüksek Parlaklık
Kiosk Deneyimini Güçlendirir
Kiosk Deneyimini Güçlendirir
2495L, 600 nit LCD panel parlaklığı ve TouchPro® PCAP ile 540 nit tipik parlaklık sunar. Bu yapı; yoğun ışıklı ortamlarda daha iyi görünürlük, daha etkileyici kiosk tasarımları ve kullanıcı deneyimini güçlendiren net görüntü hedefiyle konumlanır.
06 Teknik Özellikler
Elo TouchPro® PCAP – 23.8” Open Frame Touchscreen (E506980)
TouchPro® PCAP teknolojisine sahip 23.8” open frame dokunmatik ekran. Yüksek parlaklık (600 nit LCD / 540 nit dokunmatik), HDMI/VGA/DisplayPort girişleri ve 200×100 mm VESA ile entegrasyon odaklı kullanım için tasarlanmıştır.
Dokunmatik
TouchPro® PCAP
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunma Kapasitesi: 10 Touch
- Touch Interface: USB 2.0
Ekran
23.8” TFT LCD (LED)
- Diagonal Size: 23.8” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:9
- Active Area: 20.75" × 11.67" / 527.04 × 296.46 mm
- Resolution: 1920 × 1080
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD panel 600 nit • TouchPro PCAP 540 nit
- Tepki Süresi – Toplam (tipik): 14 ms
- Kontrast Oranı: 1000:1
- Görüş Açısı: Yatay ±89° (toplam 178°) • Dikey ±89° (toplam 178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- 640×480 60Hz
- 720×400 70Hz
- 800×500 60Hz
- 800×600 56Hz, 60Hz
- 1024×768 60Hz
- 1280×800 60Hz
- 1280×1024 60Hz
- 1366×768 60Hz, 60Hz RB
- 1440×900 60Hz, 60Hz RB
- 1680×1050 60Hz, 60Hz RB
- 1920×1080 50Hz, 60Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- Erişim: Cihaza bağlı (tethered) OSD kontrol kutusu üzerindeki switch’ler ile
- Kontroller: Menu • Up • Down • Select • Power
- Ayarlar: Parlaklık, Kontrast, Clock, Phase, H-position, V-position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Thru
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitler: OSD • Power
I/O Portları
Bağlantı Noktaları
- Portlar: USB Type B • RJ45 (OSD remote key) • VGA • HDMI • DisplayPort • 12V DC-in
Video Girişi
Format & Frekans
- Giriş Video Formatı: HDMI v1.3 Type-A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (DisplayPort’un daha yeni sürümlerini destekler)
- Giriş Video Frekansı: Yatay 30 – 82 KHz • Dikey 50 – 75 Hz
Güç
Harici DC Adaptör
- Güç: Harici DC – opsiyonel güç adaptörü (ayrı satılır)
- Monitör Güç Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
- Monitör Giriş Voltaj Aralığı: 12VDC +/- %5
- Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
- Adaptör Giriş Voltaj Aralığı: 100–240 VAC
- Giriş Frekansı: 50–60 Hz
Güç Tüketimi
Tipik Değerler
- AÇIK (Tipik – %100 Parlaklık): 32.95 W
- PC’den Uyku (monitör + adaptör): 0.71 W
- KAPALI (monitör + adaptör): 0.2 W
Mekanik
Boyut & Ağırlık
- Boyutlar: 22.41" × 13.43" × 1.46" / 569.2 × 341.1 × 37 mm
- Kutu Boyutları (Sevkiyat): 27.24" × 17.8" × 7.48" / 692 × 452 × 190 mm
- Ağırlık (Ambalajsız): 12.47 lb / 5.65 kg
- Ağırlık (Ambalajlı): 16.7 lb / 7.57 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma %20 – %80 • Depolama %10 – %95
- Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
- MTBF: 50.000 saat (kanıtlanmış)
Garanti & Servis
Garanti ve Uzatılmış Servis
- Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Regulatory: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Uyumluluk
ESD, Ball-Drop, Darbe
- ESD: GLI 27 kV hava / 8 kV temas ESD uyumlu
- Ball-Drop: UL 62368 ball-drop uyumlu
- Darbe: IK07 darbe dayanımı uyumlu
Montaj
VESA & Flush Mount

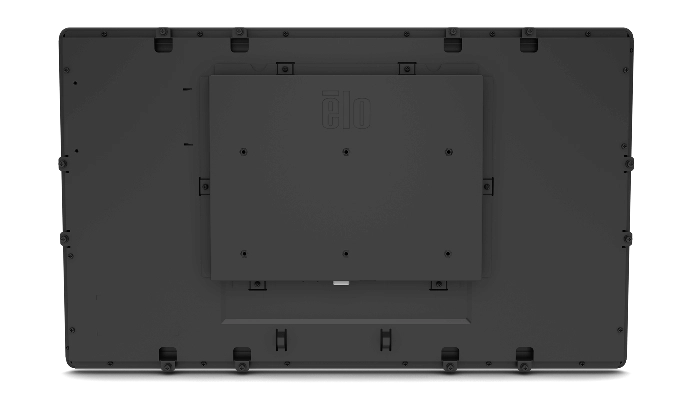

- VESA: Ünite arkasında 200×100 mm VESA mount
- Flush Montaj: Dahil braketler ile flush mount
Kutu İçeriği
Kutudan Çıkanlar
- HDMI kablosu
- VGA kablosu
- Remote OSD (Uzaktan OSD kontrolü)
- Dokunmatik USB kablosu
- Quick Install Guide (Hızlı Kurulum Kılavuzu)
- Flush Mount Brackets (vida seti ile)
- EEI Label (EEI etiketi)
- Japan Class-B TM bilgi föyü
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
- Remote OSD (RJ45): Elo P/N: E483757
- Yedek Kablo Kiti (HDMI, VGA, USB ve seri): Elo P/N: E546861
- Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
- Kablo Kiti: DP → DP – Elo P/N: E582895
- Güç adaptörü + kablo kiti (Kuzey Amerika): Elo P/N: E005277
- Güç adaptörü + kablo kiti (Avrupa & Kore): Elo P/N: E571601
- Güç adaptörü + kablo kiti (UK): Elo P/N: E180092
- Güç adaptörü + kablo kiti (Çin): Elo P/N: E558862
- Güç adaptörü + kablo kiti (Tayvan): Elo P/N: E818655
- Güç adaptörü + kablo kiti (Japonya): Elo P/N: E182546
- Güç adaptörü + kablo kiti (Arjantin): Elo P/N: E887099
- Güç adaptörü + kablo kiti (Avustralya): Elo P/N: E637593
- Elo 24-inch Wide Flush-mount Bracket: Elo P/N: E000879
- Güç Dönüştürücü DC 24V/DC 12V: Elo P/N: E239980
- Elo Backpack® 5 (Standart Model): Elo P/N: E620713
