Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Renk
- Parça Numarası: TouchPro PCAP – E971060
- Kasa Rengi: Siyah

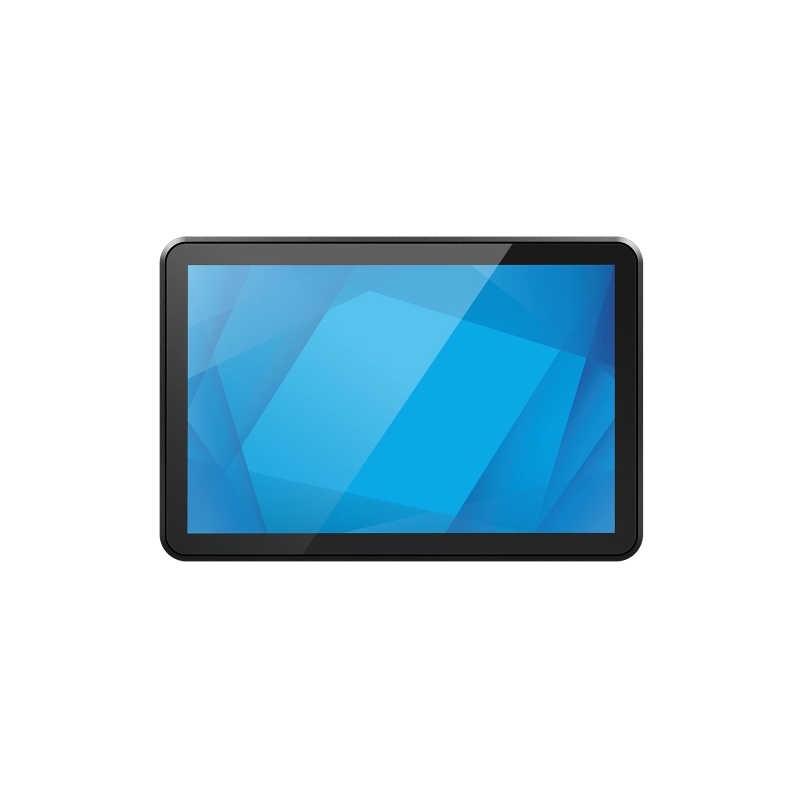

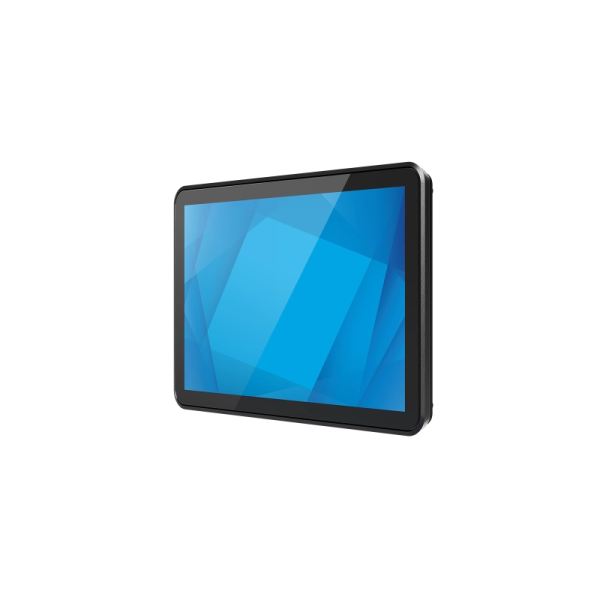

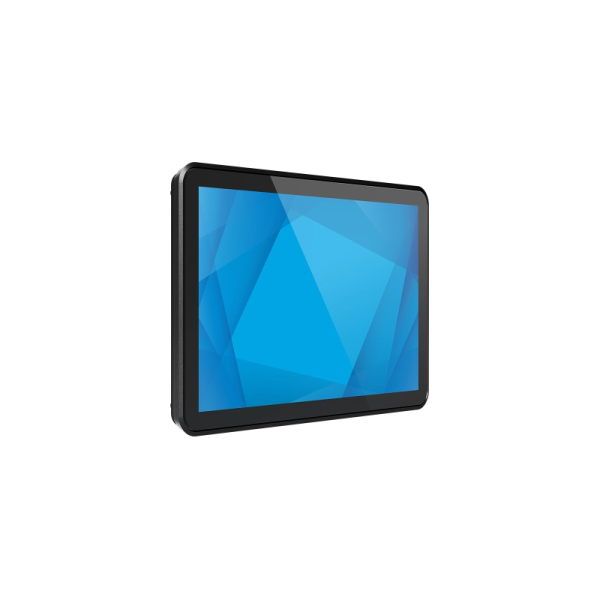

Elo 1064L 10″ Open Frame Dokunmatik Monitör
- 10″ HD Görüntü: Netlik ve parlaklık sunan optik yapıştırmalı endüstriyel ekran.
- 10 Nokta Dokunmatik: Hassas ve hızlı TouchPro® PCAP teknolojisi.
- USB-C Bağlantısı: Tek kablo üzerinden güç, video ve dokunmatik veri iletimi.
- 24/7 Çalışma: Kesintisiz operasyonlar için tasarlanmış endüstriyel dayanıklılık.
- IK08 Koruma: Darbelere ve vandalizme dayanıklı güçlendirilmiş cam.
- Touch-Thru Özelliği: 6 mm’ye kadar ek cam arkasından dokunmatik desteği.
- Esnek Montaj: Yatay, dikey veya yukarı bakan yönde kolay kurulum.
- Geniş Voltaj (12V-24V): Farklı endüstriyel güç sistemleriyle tam uyum.
- İnce Çerçeve: Modern ve şık kiosk entegrasyonu için dar sınırlar.
- Düşük Enerji: Energy Star 7.0 sertifikalı verimli güç tüketimi.
Elo 1004L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
Elo 1064L
Elo 1064L
10” Endüstriyel Open Frame Dokunmatik Monitör
Elo 1064L; muhafaza/enkapsülasyon içine kolay entegrasyon için tasarlanmış, geniş çerçeveli ve modern form faktörlü 10” endüstriyel dokunmatik monitördür. Optik bonding’li TouchPro® PCAP ekranıyla tablet benzeri 10 dokunuş deneyimi sunar; HMI/Endüstriyel kontrol, depo otomasyonu, oyun ve kiosk projeleri için net görüntü + yüksek dayanıklılık sağlar. USB-C ile tek kablo üzerinden güç, görüntü ve dokunmayı aynı anda yöneterek kurulum süresini ve kablo karmaşasını ciddi ölçüde azaltır.
Elo 1064L Spec Sheet / DatasheetEKRAN
10” TFT LCD (LED)
1280×800 • 16:10
DOKUNMATİK
TouchPro® PCAP
10 nokta multi-touch
DAYANIKLILIK
UL62368 & IK08
Kimyasal güçlendirilmiş cam
TEK KABLO
USB-C (Güç + Video + Touch)
12–24V DC / USB-C güç opsiyonu
01 ÖZELLİKLER
Optik Bonding, Tek Kablo USB-C ve Endüstriyel Dayanıklılık
Optik Bonding’li Premium Görüntü
Optik bonding; yansıma ve parazitleri azaltırken netlik ve görüntü kalitesini artırır. Endüstriyel ve ticari uygulamalar için premium optik performans sağlar.
TouchPro® PCAP – 10 Dokunuş
Tablet benzeri 10-touch deneyimi; dayanıklılık ve stabil dokunma performansıyla birleşir.
USB-C ile Tek Kablo Kurulum
Güç, video ve dokunma sinyalini tek USB-C kabloya taşıyarak kablo karmaşasını azaltır ve entegrasyonu hızlandırır.
24/7 Çalışmaya Hazır
Sürekli çalışma senaryoları için tasarlanmıştır. MTBF: 50.000 saat (kanıtlanmış).
Geniş Güç Aralığı
Harici DC opsiyonunda 12V–24V DC giriş; ayrıca USB-C güç giriş aralığı (5V/9V/15V/20V) desteği.
Enerji Verimliliği
Energy Star 7.0 sertifikalıdır. Tipik güç tüketimi: 4.57W (varsayılan), 6.84W (maks.).
Elo 1064L Neden Tercih Ediliyor?
Entegre Etmesi Kolay Open Frame Tasarım
Kabin, kiosk ve kontrol panellerine hızlı uyum; farklı yönlerde (yatay/dikey/yukarı bakar) montaj esnekliği sunar.
Tek Kablo ile Ölçeklenebilir Kurulum
USB-C yaklaşımı; entegrasyon süresini kısaltır, kablo yönetimini sadeleştirir ve sahada servis verimliliğini artırır.
Dayanıklı Cam + Endüstriyel Uyum
Kimyasal güçlendirilmiş cam, IK08 darbe dayanımı ve UL62368 uyumu ile zorlu kullanım koşullarına hazırdır.

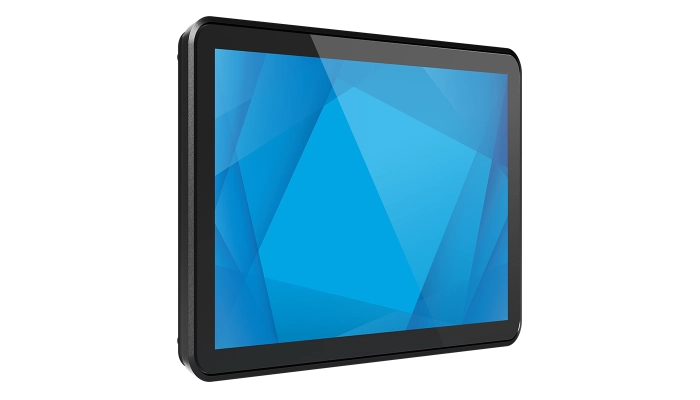

02 KULLANIM ALANLARI
Elo 1064L’nin
Kullanım Senaryoları
1064L; endüstriyel kontrol/HMI, depo otomasyonu, gaming ve kiosk tasarımlarında “gömülü ekran” ihtiyacını kompakt boyutta premium görüntü ve güvenilir dokunma performansıyla karşılar.
Endüstriyel Kontrol & HMI
Operatör paneli, kontrol kabini ve endüstriyel arayüzlerde optik bonding ile daha net görüntü.
Depo Otomasyonu
Yakın mesafe etkileşim ekranı, bilgi/uyarı paneli ve saha içi otomasyon kioskları için kompakt çözüm.
Gaming
Dayanıklı dokunmatik yüzey ve kesintisiz çalışma tasarımıyla 24/7 kullanım senaryolarına uygun.
Kiosk & Kabin Entegrasyonları
Open frame yapısı ve flush mount aparatlar sayesinde kiosk ve kabin tasarımlarına hızlı entegrasyon.
USB-C & OSD
Tek USB-C ile
Güç + Video + Dokunma
Elo 1064L; güç, görüntü ve dokunmayı tek USB-C kabloda birleştirerek entegrasyonu hızlandırır. Ayrıca OSD (On-Screen Display) yönetimini doğrudan dokunmatik üzerinden de kullanabilirsiniz: OSD menüsünü çağırma, OSD tuş kilidi, güç tuş kilidi gibi pratik dokunma hareketleriyle sahada ayar yapmak kolaylaşır.
ENTEGRASYON & MONTAJ
Kiosk için “Touch-Thru”
ve Esnek Montaj
IP derecesi veya vandal koruması gereken projelerde, TouchPro® PCAP “touch-thru” özelliğiyle ekranı ek bir ön cam/plastik katmanın arkasına konumlandırabilirsiniz: 6 mm’ye kagenişcam veya 3 mm’ye kagenişplastik ile (2 dokunuşa kadar) çalışmayı destekler.
75 mm VESA montaj, dört yandan montaj arayüzü ve kutudan çıkan flush mount braketleri ile kabin/kiosk tasarımlarında hızlı ve sağlam entegrasyon hedeflenir.
1
Görüntü Kalitesi
Optik bonding • premium optik
2
Bağlantı Kolaylığı
USB-C • HDMI • DisplayPort
3
Saha Güvenilirliği
IK08 • UL62368 • 50k saat MTBF
ELO 1064L ÖNE ÇIKANLAR
Optik Bonding ile
Daha Net Görüntü
Daha Net Görüntü
1064L’nin optik bonding’li ekran yapısı, endüstriyel ve ticari uygulamalarda ihtiyaç duyulan premium optik kaliteyi hedefler. Daha net görüntü, daha iyi okunabilirlik ve daha tutarlı bir kullanıcı deneyimi sağlar.
06 Teknik Özellikler
Elo 1064L – 10.1” Open Frame Dokunmatik Ekran Teknik Özellikleri
Elo 1064L; endüstriyel ve ticari entegrasyonlar için tasarlanmış 10.1” TouchPro® PCAP open frame dokunmatik ekrandır. USB-C ile tek kablo üzerinden güç + görüntü + dokunma kullanımını destekler; HDMI ve DisplayPort girişleri ile esnek bağlantı sunar. IK08, UL62368 ve Energy Star 7.0 uyumluluğu ile 24/7 çalışma senaryolarına hazırdır.
Dokunmatik
TouchPro® PCAP
- Teknoloji & Kapasite: PCAP (TouchPro® Projected Capacitive) – 10 Dokunuş
- Dokunmatik Arayüz: USB 2.0
- Touch-Thru (Üstten Dokunma): TouchPro® PCAP, ilave 6 mm cam/3 mm plastik üzerinden 2 dokunuşa kadar destekler.
Ekran
10.1” TFT LCD (LED)
- Ekran Boyutu (Diagonal): 10.1'' diagonal, Active matrix TFT LCD (LED)
- En-Boy Oranı: 16:10
- Aktif Görüntü Alanı: 8.54" × 5.34" / 216.96 mm × 135.60 mm
- Çözünürlük: 1280 × 800
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD panel 500 nit / TouchPro PCAP 450 nit
- Kontrast Oranı: 800:1
- Tepki Süresi – Toplam (tipik): 29 ms
- Görüş Açısı: Yatay ±89° (toplam 178°) / Dikey ±89° (toplam 178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- Yerel (Native): 1280×800 @ 60Hz
- Diğer Desteklenen Çözünürlükler: 640×480 60Hz • 720×400 70Hz • 800×500 60Hz • 800×600 60Hz • 1024×768 60Hz • 1280×800 60Hz, 60Hz RB • 1366×768 60Hz, 60Hz RB • 1920×1080 60Hz • 1920×1200 60Hz

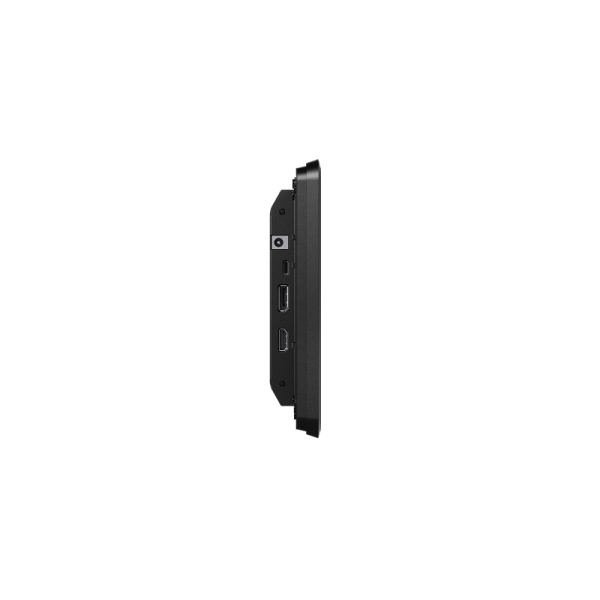

Video & Bağlantı
HDMI • DisplayPort • USB-C
- Video Girişleri: HDMI v1.4 Type A • DisplayPort v1.2 (daha yeni sürümleri destekler) • USB Type-C
- Kablo Önerisi: Uyumluluk sorunlarını önlemek için Elo USB Type-C → Type-C (Elo P/N: E129019) kablo önerilir.
- Yatay Senkron (H-Sync) Aralığı: 30 – 80K KHz
- Dikey Senkron / Kare Hızı (V-Sync): 50 – 75Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- OSD Açıklaması: Ünitenin arka tarafındaki menü ve güç (power) butonlarıyla ekran üzeri OSD.
- Desteklenen Dokunmatik Hareketler: (1) OSD menüsünü çağırma (2) OSD buton fonksiyonunu kilitleme/açma (3) Power butonunu kilitleme/açma
- Ayarlar: Auto Scan, Video Priority, Brightness, Contrast, Aspect Ratio, Sharpness, Color Temperature, Color Enhance, Low Blue Light, OSD Timeout, OSD Language, Recall Defaults, Information, Touch On Sleep Mode, Touch Through
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilit Seçenekleri: OSD, Power
Güç
Harici DC Adaptör / USB-C
- Seçenek 1: Harici DC – Opsiyonel adaptör (ayrı satılır)
- Monitör Güç Girişi Konnektörü: Koaksiyel güç jakı (2.0 mm (+0.0/-0.1 mm) pin dış çap, 6.4 mm (+/-0.3 mm) gövde iç çap, 8.8 mm (+/-0.3 mm) gövde derinliği)
- Giriş Gücü Sinyal Özellikleri: 12V – 24V DC +/- %5
- Adaptör Çıkış Konnektörü: DC barrel plug (2.1 mm (+/-0.1 mm) pin iç çap, 5.5 mm (+/-0.05 mm) gövde dış çap, 9.5 mm (+/-0.3 mm) gövde uzunluğu)
- Seçenek 2 (USB Type-C Giriş Aralığı): 5V±%5@3A / 9V±%5@3A / 15V±%5@1.8A / 20V±%5@1.35A
- Maksimum Çalışma Süresi: 24/7
Güç Tüketimi
Tipik Değerler
- Açık (Varsayılan - %80 Parlaklık): 6.52W
- Açık (Tipik - %100 Parlaklık): 7.42W
- Uyku (monitör + adaptör): 0.45W
- Kapalı (monitör + adaptör): 0.25W
Mekanik
Boyut & Ağırlık
- Boyutlar: 9.46" × 6.26" × 1.26" / 240.4 × 159.0 × 32.0 mm
- Kutu Boyutları (Sevkiyat): 12.40" × 9.57" × 5.67" / 315 × 243 × 144 mm
- Ağırlık (Ambalajsız): 2.75 lb / 1.25 kg
- Ağırlık (Ambalajlı): 5.35 lb / 2.43 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma %20–%80 • Depolama %10–%95
- Sızdırmazlık: Ön yüz için IPX1
- MTBF: 50.000 saat (kanıtlanmış)
Sertifikalar & Uyum
Regülasyon, Uyumluluk, Energy Star
- Garanti: 3 yıl
- Regülasyon Onayları ve Beyanları: Australia RCM • Canada cUL, IC • China CCC • Europe CE, TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico NoM • Taiwan BSMI • United States UL, FCC • International CB • RoHS, China RoHS, WEEE
- Uyumluluk: GLI 27 kV hava / 8 kV temas ESD • UL62368 ball-drop • IK08 darbe • TUV Rheinland (Düşük Mavi Işık) • DDCCI ile güç toplama fonksiyonu
- Energy Star: Energy Star 7.0

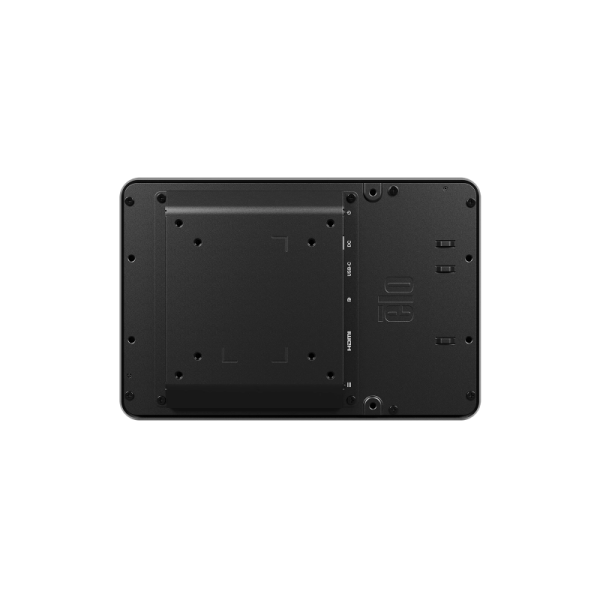

Montaj
VESA & Flush Mount
- Montaj Seçenekleri: 75 mm ve 100 mm VESA montaj
- Montaj Arayüzü: 4 tarafta montaj arayüzü
- Flush Mount: Dahil braketler ile flush montaj
- Not: Detaylar için ölçülendirme çizimlerine (dimensional drawings) bakınız.
Kutu İçeriği
Kutudan Çıkanlar
- 1064L
- HDMI kablo
- Dokunmatik USB Kablosu: USB-A → USB-C
- Flush Mount Braketleri (vida seti ile)
- Hızlı Kurulum Kılavuzu
- EEI Etiketi
Aksesuarlar / Opsiyonlar
Seçenekler / Çevre Birimleri / Yükseltmeler
- Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
- Güç Adaptörü (Kuzey Amerika): Elo P/N: E005277
- Güç Adaptörü (Avrupa & Kore): Elo P/N: E571601
- Güç Adaptörü (İngiltere): Elo P/N: E180092
- Güç Adaptörü (Çin): Elo P/N: E558862
- Güç Adaptörü (Tayvan): Elo P/N: E818655
- Güç Adaptörü (Japonya): Elo P/N: E182546
- Güç Adaptörü (Arjantin): Elo P/N: E887099
- Opsiyonel PCAP Stylus Kalem: Elo P/N: E066148
