Dokunmatik Monitör
Ürün Kimliği
Parça Numaraları, Renk
- IntelliTouch (Worldwide): E329452
- TouchPro PCAP (Worldwide): E331595
- Kasa Rengi: Siyah

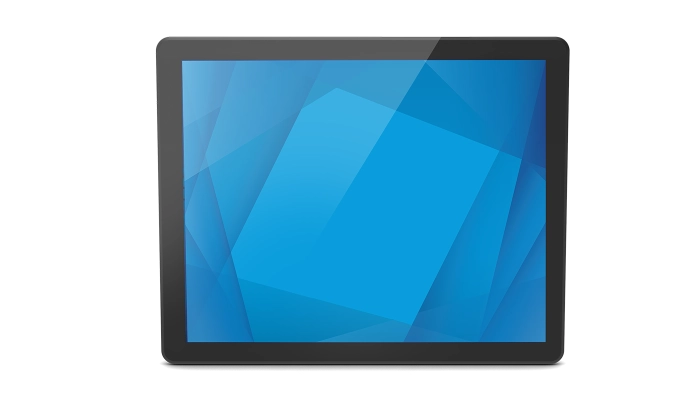

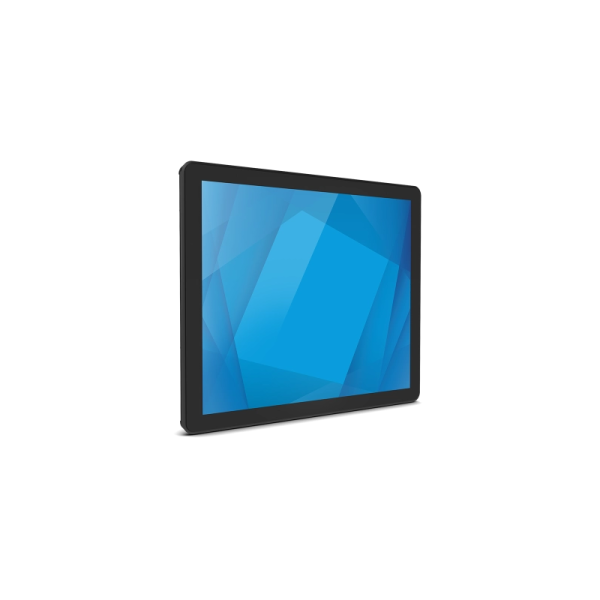

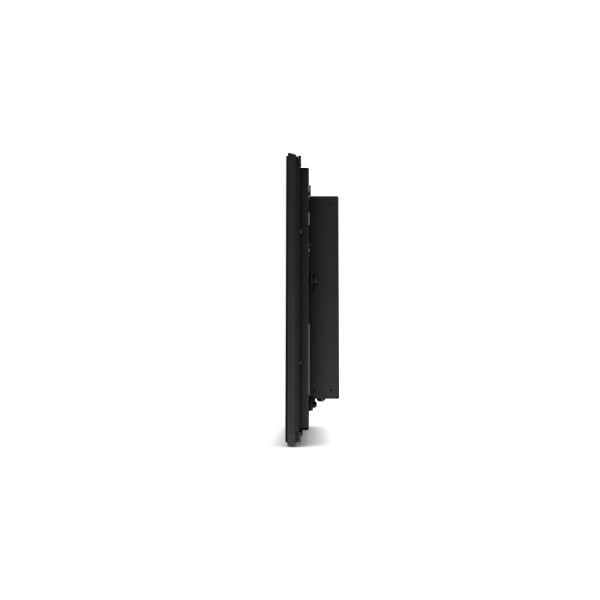

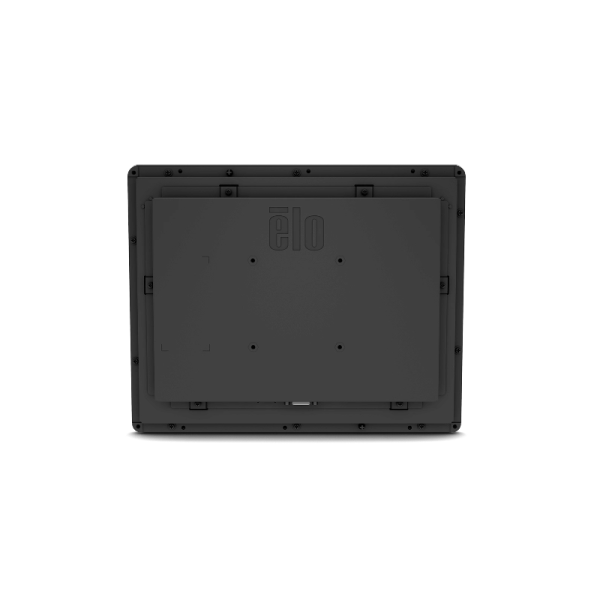

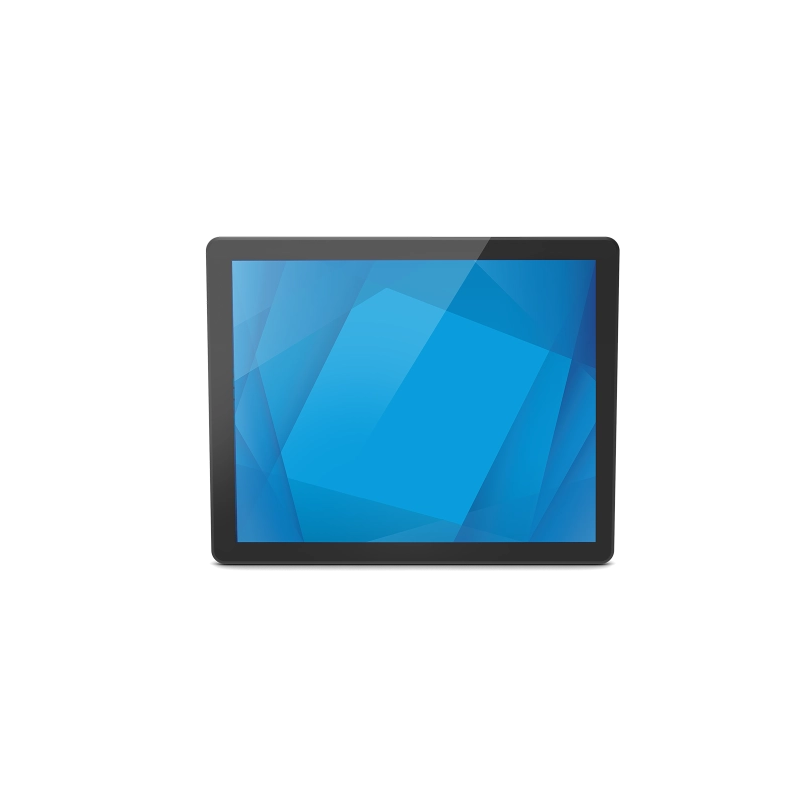

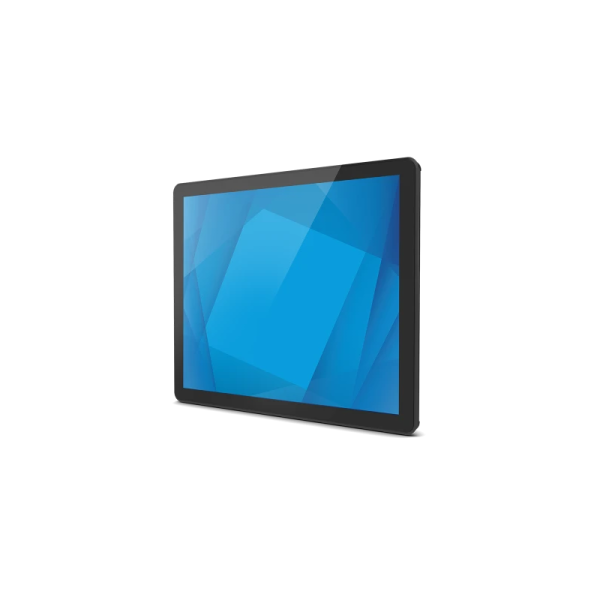

Elo 1291L 12″ Open Frame Dokunmatik Monitör
- Endüstriyel Sınıf Dayanıklılık: 7/24 kesintisiz çalışma için tasarlanmış, uzun ömürlü ve güvenilir donanım yapısı.
- Gelişmiş Dokunmatik Teknolojisi: 10 noktaya kadar eşzamanlı dokunuşu destekleyen TouchPro® PCAP veya tek dokunuşlu IntelliTouch® SAW seçenekleri.
- Cam Arkası Dokunmatik (Touch-Thru): PCAP teknolojisi sayesinde 6 mm kalınlığa kadar dış koruma camı arkasından sorunsuz çalışma kabiliyeti.
- Yüksek Görüntü Kalitesi: 450 nit parlaklık ve 1000:1 kontrast oranı ile net, canlı ve keskin görüntü performansı.
- Esnek Montaj Seçenekleri: Yatay (landscape), dikey (portrait) veya masa tipi (face-up) konumlandırma desteği ile her türlü kabin tasarımına uyum.
- Geniş Bağlantı Desteği: HDMI, VGA ve DisplayPort girişleri sayesinde modern ve eski sistemlerle tam uyumluluk.
- Sızdırmaz Tasarım: Toz ve kire karşı direnç sağlayan, çerçeveye tam mühürlenmiş (sealed) ekran yüzeyi.
- Smarter Kiosk Desteği: Elo Backpack® ve EloView® ile uyumlu yapısı sayesinde kolay uzaktan yönetim ve Android tabanlı medya platformuna dönüşebilme.
- Geniş Görüş Açısı: ±88° (yatay/dikey) görüş açısı ile her yönden tutarlı renk ve netlik.
- Güven veren Garanti: 3 yıllık standart garanti (4 veya 5 yıla uzatma seçeneğiyle) ve IK-07 darbe dayanıklılık standartlarına uygunluk.
Elo 1291L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
1291L
1291L
12” Open Frame Dokunmatik Monitör
Elo 1291L 12 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun “güvenilirlik” odağıyla tasarlanan 90-Serisi open frame’leri; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 12.1” 4:3 form faktörü, kompakt kiosk ve endüstriyel arayüzler için ideal bir alan sağlar.
DatasheetEKRAN
12.1" TFT LCD (LED)
800×600 • 4:3
DOKUNMATİK
IntelliTouch® SAW • Single Touch
TouchPro® PCAP • 10 Touch
PARLAKLIK
LCD Panel: 450 nit
Touch (SAW/PCAP): 405 nit
MONTAJ
75mm VESA • 4-hole
Flush / Rear Mount
01 ÖZELLİKLER
Kompakt Boyut, Yüksek Parlaklık, Güvenilir Dokunma
12.1” 4:3 Ekran
9.69" × 7.26" aktif alan ile kompakt entegrasyonlar için idealdir. 800×600 çözünürlük, endüstriyel arayüzlerde net görünürlük sağlar.
SAW veya PCAP Seçenekleri
IntelliTouch® SAW (single touch) ve TouchPro® PCAP (10 touch) seçenekleri ile kullanım senaryonuza uygun dokunma deneyimini seçebilirsiniz.
450 nit LCD Parlaklığı
LCD panelde 450 nit parlaklık; touch katmanı ile tipik 405 nit değerleri, kiosk ve fabrika içi uygulamalarda görünürlüğü artırır.
HDMI / VGA / DisplayPort
HDMI, VGA ve DisplayPort arayüzleri ile farklı sistemlere uyum sağlar. Dokunmatik bağlantı PCAP’te USB 2.0 üzerinden sunulur.
Ticari Kullanım için Tasarım
50.000 saat MTBF ve 3 yıl garanti ile uzun ömür hedefler; yüksek trafik ve zorlu ortamlar için test edilmiş yapı.
Elo Ekosistemi
EloView® ve Elo Backpack® ile ekranlar uzaktan yönetilebilir bir platforma dönüşebilir; içerik dağıtımı ve ölçeklenebilir kurulum kolaylaşır.
1291L Neden Tercih Ediliyor?
Kompakt 12” Form Faktörü
Alanın kısıtlı olduğu kiosk ve kabin tasarımlarında 4:3 ekran yapısı ile ideal entegrasyon sağlar.
Yüksek Parlaklık
450 nit LCD panel parlaklığı; daha okunabilir ekran deneyimi sağlar ve farklı aydınlatma koşullarına uyum sunar.
Esnek Montaj Seçenekleri
75mm VESA ve flush/rear mount seçenekleri ile tasarımınıza göre kurulum özgürlüğü sunar.
02 KULLANIM ALANLARI
1291L’nin
Kullanım Alanları

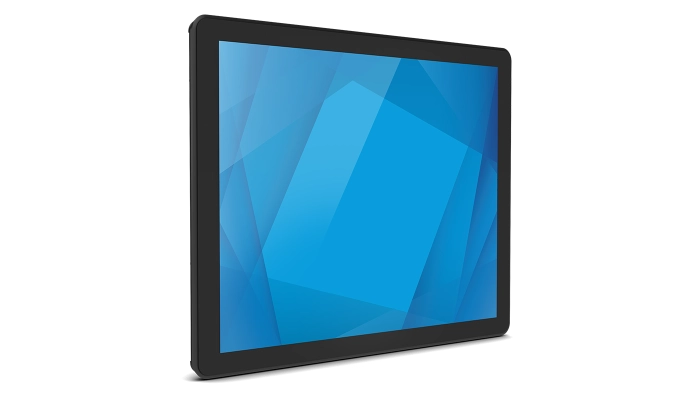

1291L; kompakt boyut ve yüksek parlaklık avantajıyla self-servis kiosklar, endüstriyel otomasyon panelleri, oyun/eğlence kabinleri ve sağlık uygulamalarında güçlü bir etkileşim ekranı sunar.
Self-Servis Kiosk
Dar alanlı kiosk tasarımlarında kompakt ölçülerle pratik kullanım.
Endüstriyel Otomasyon
Makine arayüzleri ve operatör panellerinde 4:3 ekranla odaklı bilgi gösterimi.
Oyun & Eğlence
Yüksek trafikli kabinlerde güvenilir dokunma performansı ve dayanıklılık.
Sağlık
Check-in ve bilgilendirme uygulamalarında okunabilir ekran ve stabil dokunma.
TOUCH THRU GLASS
6 mm’ye Kadar Cam Arkasından Dokunma
(PCAP Modelde)
TouchPro® PCAP modeli; 6 mm’ye kadar ön cam katmanı gerektiren kurulumlarda touch-thru işlevini destekler. Flush-mounted veya koruyucu cam arkasında tam kapalı tasarımlar için idealdir.
MONTAJ ESNEKLİĞİ
75mm VESA ve Flush / Rear Mount

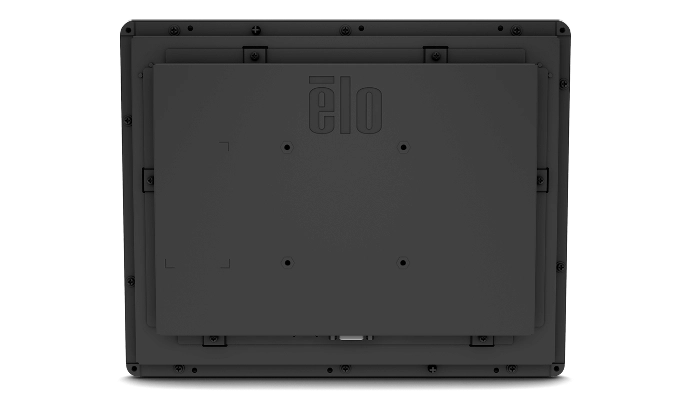

4 delikli 75mm VESA montaj desteği ile kurulum kolaylaşır. IntelliTouch modelleri bezel üzerinden veya dahil braketlerle rear mount; TouchPro PCAP modelleri ise dahil braketlerle flush mount desteği sunar.
1
Teknik Özet
800×600 • 450 nit • 4:3
2
Bağlantılar & Güç
HDMI/VGA/DP • 12V DC
3
Model Seçenekleri
SAW / PCAP
1291L ÖNE ÇIKANLAR
Teknik Özet
1291L
1291L
Ekran: 12.1" TFT LCD (LED), 4:3 • Çözünürlük: 800×600 @60Hz • Parlaklık (tipik): LCD 450 nit; SAW/PCAP 405 nit • Tepki süresi: 25 ms • Kontrast: 1000:1 • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 12.1” Open Frame Touchscreen – Teknik Özellikler
12.1” diyagonal TFT LCD (LED) panel üzerinde; IntelliTouch® (SAW) tek dokunuş ve TouchPro® PCAP 10 dokunuş seçenekleri sunan endüstriyel open frame dokunmatik ekran ailesi. Bağlı (tethered) OSD kontrol kutusu üzerinden kolay yönetim ve HDMI/VGA/DisplayPort video girişleri ile esnek entegrasyon sağlar.
Dokunmatik
Teknoloji, Kapasite, Arayüz
- SAW (IntelliTouch® Surface Acoustic Wave): Tek Dokunuş
- PCAP (TouchPro® Projected Capacitive): 10 Dokunuş
- Dokunmatik Arayüz: TouchPro PCAP – USB 2.0 • IntelliTouch – Çift seri / USB 2.0
Ekran
12.1” TFT LCD (LED)
- Diagonal Size: 12.1” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 4:3
- Active Area: 9.69" × 7.26" / 246 × 184.50 mm
- Çözünürlük: 800 × 600 @ 60 Hz
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD 450 nit • IntelliTouch 405 nit • TouchPro PCAP 405 nit
- Tepki Süresi – Toplam (tipik): 25 ms
- Kontrast Oranı: 1000:1
- Görüş Açısı: Yatay ±88° (toplam 176°) • Dikey ±88° (toplam 176°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- 640×480 60Hz
- 800×500 60Hz
- 800×600 60Hz
- 1024×768 60Hz
- 1280×720 60Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- Erişim: Cihaza bağlı (tethered) OSD kontrol kutusu üzerindeki switch’ler ile
- Kontroller: Menu • Up • Down • Select • Power
- Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Thru
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitler: OSD • Power
Video
Giriş Formatı & Frekans
- Giriş Formatı: HDMI v1.3 Type-A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (DisplayPort’un daha yeni sürümlerini destekler)
- Giriş Frekansı: Yatay 30 – 38 KHz • Dikey 50 – 75 Hz
- Video Arayüzü: HDMI • VGA • DisplayPort
Güç
Harici DC Adaptör
- Güç Kaynağı: Harici DC – opsiyonel güç adaptörü (ayrı satılır)
- Monitör Güç Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
- Giriş Voltajı: 12VDC +/- %5
- Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
Güç Tüketimi
Tipik Değerler (230V/50Hz)
- AÇIK (ON): 10.33 W
- UYKU (SLEEP): 1.5 W
- KAPALI (OFF): 0.25 W
Mekanik
Boyutlar
- Bezel: 11.91" × 9.54" × 1.96" / 302.5 × 242.2 × 49.8 mm
- Zero-Bezel: 11.90" × 9.53" × 1.77" / 302.5 × 242 × 44.9 mm
- Kutu Boyutu (Sevkiyat): 15.12" × 12.68" × 14.38" / 384 × 322 × 185 mm
Ağırlık
Ambalajlı / Ambalajsız
- Ağırlık (Ambalajsız): 5.8 lb / 2.65 kg
- Ağırlık (Ambalajlı): 10.5 lb / 4.75 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma %20 – %80 • Depolama %10 – %95
- Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
- MTBF: 50.000 saat (kanıtlanmış)
Garanti & Servis
Garanti ve Uzatılmış Servis
- Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Regulatory: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Montaj
VESA, Arka Montaj, Flush Montaj
- VESA: 4 delikli 75 mm VESA mount
- Arka Montaj: Bezel üzerinden veya dahil montaj braketleri ile arka montaj (IntelliTouch modelleri)
- Flush Montaj: Dahil montaj braketleri ile flush mount (TouchPro PCAP modelleri)
- Not: Detaylar için boyut çizimlerine bakınız
Kutu İçeriği
Kutudan Çıkanlar
- HDMI kablosu
- VGA kablosu
- RJ45 OSD Remote
- Touch USB Cable
- Quick Install Guide
- Zero-Bezel modeller için: Flush Mount Brackets (vida seti ile)
- Bezeled modeller için: “L” (yan montaj) braketleri (vida seti ile)
- EEI Label
- Japan Class-B TM bilgi föyü
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
- Remote OSD (RJ45): Elo P/N: E483757
- Yedek Kablo Kiti (HDMI, VGA, USB ve seri): Elo P/N: E546861
- Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
- Kablo Kiti: DP → DP – Elo P/N: E582895
- Güç adaptörü + kablo kiti (Kuzey Amerika): Elo P/N: E005277
- Güç adaptörü + kablo kiti (Avrupa & Kore): Elo P/N: E571601
- Güç adaptörü + kablo kiti (UK): Elo P/N: E180092
- Güç adaptörü + kablo kiti (Çin): Elo P/N: E558862
- Güç adaptörü + kablo kiti (Tayvan): Elo P/N: E818655
- Güç adaptörü + kablo kiti (Japonya): Elo P/N: E182546
- Güç adaptörü + kablo kiti (Arjantin): Elo P/N: E887099
- Güç adaptörü + kablo kiti (Avustralya): Elo P/N: E637593
- IntelliTouch Stylus Pen: Elo P/N: D82064-000
- Elo 12-inch L-Bracket: Elo P/N: E549171
- Elo 12-inch Flush Mount Bracket: Elo P/N: E548984
- Güç Dönüştürücü DC 24V/DC 12V: Elo P/N: E239980
Opsiyonel
Kalem
- Opsiyonel PCAP Stylus Pen: E066148
