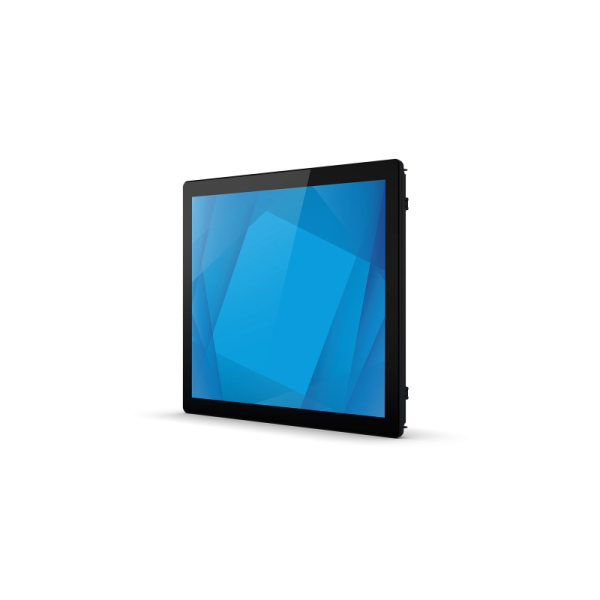

Elo 1991L 19″ Open Frame Dokunmatik Monitör

  • Geniş ve Net Ekran: 1280 x 1024 çözünürlük, 1000:1 kontrast oranı ve klasik 5:4 kare ekran formatı.
  • TouchPro® PCAP Teknolojisi: 10 noktaya kadar eşzamanlı dokunuş desteğiyle hızlı ve tablet benzeri bir kullanıcı deneyimi.
  • Cam Arkası Kullanım: 6 mm kalınlığa kadar koruma camı arkasından dokunmatik hassasiyeti (Touch-Thru).
  • Endüstriyel Güvenilirlik: 7/24 kesintisiz çalışma performansı, 50.000 saat panel ömrü ve IK-07 darbe dayanımı.
  • Evrensel Bağlantı: Tüm sistemlerle uyumluluk sağlayan HDMI, DisplayPort ve VGA girişleri.
  • Esnek Entegrasyon: Yatay, dikey veya masa tipi (face-up) montaj; VESA ve gömme montaj braketleri ile tam uyum.
  • IP65 Koruması: Sıvı, toz ve kire karşı dirençli sızdırmaz ön panel tasarımı.
  • Geniş Görüş Açısı: 170° yatay / 160° dikey görüş açısı sayesinde her yönden net görünürlük.

Elo 1991L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

1991L – 19” Open Frame Touchscreen
OPEN FRAME 1991L

1991L
19” Open Frame Dokunmatik Monitör

Elo 1991L 19 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun 90-Serisi open frame mimarisi; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 1991L; 5:4 ekran oranı ve 1280×1024 çözünürlüğüyle, kiosk kabinleri ve endüstriyel otomasyon arayüzlerinde “uyum + okunabilirlik” dengesini güçlendirir. IntelliTouch®, AccuTouch® (5-wire resistive), SecureTouch® SAW ve TouchPro® PCAP (zero-bezel / bezel) seçenekleriyle farklı dokunmatik senaryoları tek platformda toplar.

⬇ Datasheet
EKRAN
19" TFT LCD (LED)
1280×1024 • 5:4
DOKUNMATİK OPSİYONLARI
SAW / Resistive / PCAP
ZB veya Bezel
PARLAKLIK (TİPİK)
LCD: 250 nit
Touch: 225 / 200 nit
GÜÇ TÜKETİMİ
10.82W (75%) / 12.12W (100%)
Sleep: 1.5W • Off: 0.5W

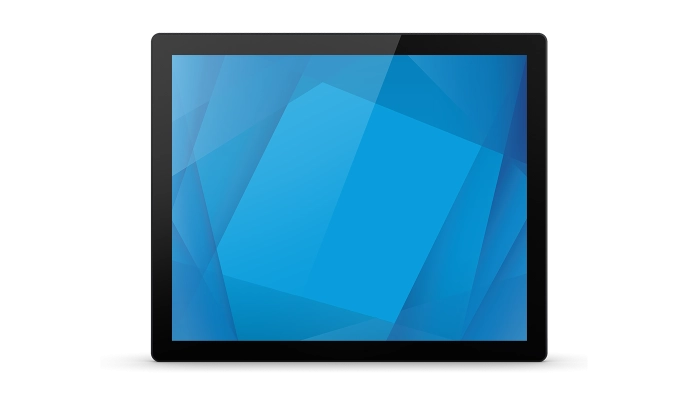

1991L 19 inç Open Frame dokunmatik ekran

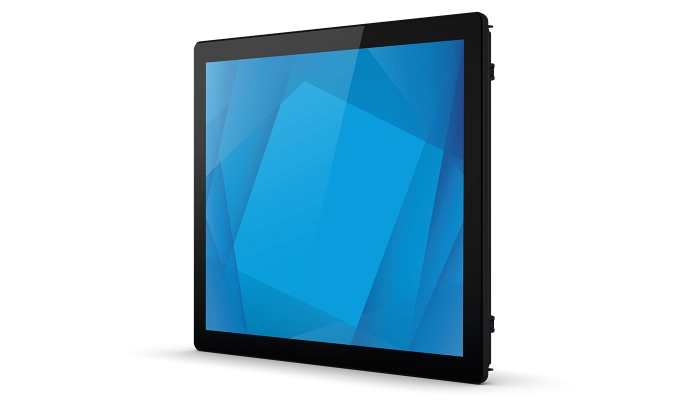

1991L özellikleri
01 ÖZELLİKLER

19” 5:4 Format, Çoklu Dokunmatik Teknolojisi Seçenekleri

19” • 1280×1024 (5:4)

5:4 oran; kiosk ve endüstriyel arayüz tasarımlarında sık kullanılan formatlarla uyumu artırır.

AccuTouch® (5-Wire Resistive)

Tek dokunuşlu 5-wire resistive; eldivenli kullanım ve daha “sert” saha koşulları için klasik, dayanıklı bir alternatiftir.

IntelliTouch® & SecureTouch® SAW

SAW teknolojisi; net görüntü ve stabil dokunma performansı hedefleyen uygulamalar için idealdir (modele bağlı).

TouchPro® PCAP (ZB / Bezel)

10-touch veya single-touch PCAP; flush/rear/front/rack montaj senaryolarına göre zero-bezel ve bezel seçenekleri sunar.

HDMI / VGA / DisplayPort

HDMI, VGA ve DisplayPort girişleri ile farklı PC/denetleyici altyapılarına hızlı entegrasyon.

Dayanım & Güvenlik (PCAP / SecureTouch)

PCAP modellerde ESD, UL 62368 ball-drop; PCAP ve SecureTouch modellerde IK07; PCAP ZB’de IP65 front side (modele bağlı).

1991L Neden Tercih Ediliyor?

“Tek Ekran – Çok Senaryo”

Resistive, SAW ve PCAP dokunmatik seçenekleriyle, aynı ölçü ve platformda farklı müşteri ihtiyaçlarını yönetmeyi kolaylaştırır.

5:4 Format ile Kabin Uyumunu Artırır

19” 5:4 çözünürlük; kiosk kabin tasarımlarında yıllardır yerleşik ölçülere uyum sağlayarak projelendirmeyi hızlandırır.

PCAP’te IP65 / IK07 Opsiyonları*

PCAP zero-bezel modelde IP65 front side ve PCAP/SecureTouch modellerde IK07/ball-drop uyumluluğu (modele bağlı) ile riskleri azaltır.

02 KULLANIM ALANLARI

1991L’nin
Kullanım Alanları

1991L; kiosk kabinleri, biletleme/ödeme noktaları, endüstriyel HMI panoları, oyun/eğlence kabinleri ve bilgi ekranları gibi senaryolarda open frame entegrasyon kolaylığı ve dokunmatik teknoloji esnekliği sunar.

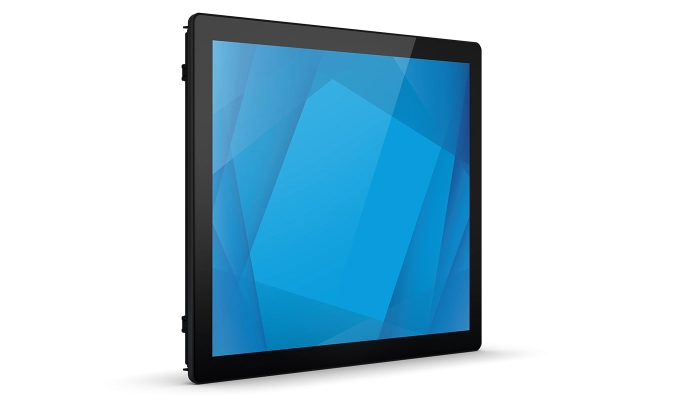

1991L kullanım alanları

Self-Servis Kiosk

Satış, yönlendirme, check-in, biletleme ve ödeme kioskları.

Endüstriyel Otomasyon

HMI ekranları, operatör panoları ve makine kontrol arayüzleri.

Gaming / Eğlence

Yüksek trafikli kabinlerde stabil görüntü ve dokunma seçenekleri.

Sağlık / Kamu

Kayıt-yönlendirme noktaları, sıra yönetimi ve bilgilendirme ekranları.

EKRAN & PERFORMANS

19” 5:4 Format
1280×1024 ile Net Okunabilirlik

LCD panelde 250 nit parlaklık; dokunmatik seçeneğe göre 225 nit (PCAP/IntelliTouch) veya 200 nit (AccuTouch/SecureTouch) tipik değerleriyle çalışır. 14 ms tepki süresi ve 1000:1 kontrast oranı; arayüz okunabilirliğini destekler.

19" • 5:4
1280×1024
250 nit LCD
HDMI / VGA / DP
1991L ekran ve performans

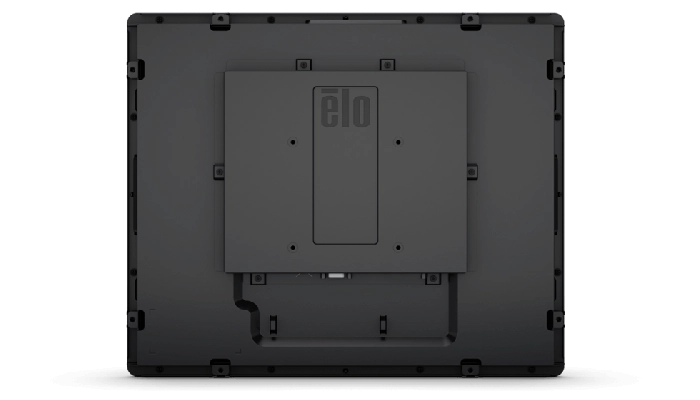

1991L montaj seçenekleri
MONTAJ ESNEKLİĞİ

VESA + Front/Rack + Flush Mount (PCAP ZB)

1991L; TouchPro PCAP Zero-Bezel modellerde 100mm VESA, rear mount ve flush mount (braketli) seçenekleri ile kiosk kabinlerine “düz ve şık” entegrasyon sağlar. Bezel modellerde 75mm + 100mm VESA, front/rack mount opsiyonel bezel kitleri, ayrıca tüm dört yanda 2 delikli montaj arayüzü ile tasarım esnekliği sunar.

75mm / 100mm VESA*
2-hole Interface
Front/Rack (Ops.)
Flush + Rear (PCAP ZB)
1
Teknik Özet
5:4 • 1280×1024
2
Touch & P/N
SAW • Resistive • PCAP
3
I/O, Güç & Dayanım
UL 62368 • IK07 • IP65*
1991L ÖNE ÇIKANLAR
Teknik Özet 1991L
Ekran: 19" TFT LCD (LED), 5:4 • Çözünürlük: 1280×1024 • Parlaklık (tipik): LCD 250 nit; IntelliTouch 225 nit; AccuTouch 200 nit; SecureTouch 200 nit; TouchPro PCAP 225 nit • Tepki süresi: 14 ms • Kontrast: 1000:1 • MTBF: 50.000 saat • Garanti: 3 yıl.
Elo 19” Open Frame Touchscreen – Teknik Özellikler | IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP
06 Teknik Özellikler

Elo 19” Open Frame Touchscreen – Teknik Özellikler

19” (5:4) endüstriyel open frame dokunmatik monitör. AccuTouch® (5-wire resistive), IntelliTouch® (SAW), SecureTouch® (SAW) ve TouchPro® PCAP (10-touch / single-touch) seçenekleriyle kiosk ve OEM entegrasyonları için tasarlanmıştır. HDMI/VGA/DisplayPort girişleri, tethered OSD kontrol kutusu ve esnek montaj opsiyonları sunar.

Ürün Kimliği
Parça Numaraları, Kasa Rengi
  • IntelliTouch (Worldwide): E328700
  • AccuTouch (Worldwide): E326541
  • SecureTouch (Worldwide): E335119
  • TouchPro PCAP Zero Bezel (Worldwide): E331019
  • TouchPro PCAP with Bezel (Worldwide): E296720
  • Kasa Rengi
  • Enclosure Color: Black
Dokunmatik
Teknoloji, Kapasite, Arayüz
  • AccuTouch®: 5-Wire Resistive – Single-Touch
  • IntelliTouch®: SAW – Single Touch
  • SecureTouch®: SAW – Single Touch
  • TouchPro® PCAP: Projected Capacitive – 10 Touch
  • TouchPro® PCAP: Projected Capacitive – Single-Touch
  • Touch Interface
  • TouchPro PCAP Zero Bezel: USB 2.0
  • AccuTouch / IntelliTouch / SecureTouch / TouchPro PCAP Bezel: Dual serial / USB 2.0
Ekran
19” TFT LCD (LED)
  • Diagonal Size: 19” diyagonal, Active matrix TFT LCD (LED)
  • Aspect Ratio: 5:4
  • Active Area: 14.76" × 11.80" / 374.78 × 299.83 mm
  • Resolution: 1280 × 1024
  • Number of Colors: 16.7 million
Görüntü Performansı
Parlaklık, Kontrast, Tepki
  • Brightness (typical):
  • LCD panel: 250 nit
  • IntelliTouch: 225 nit
  • AccuTouch: 200 nit
  • SecureTouch: 200 nit
  • TouchPro PCAP: 225 nit
  • Response Time – total (typical): 14 ms
  • Contrast Ratio: 1000:1
  • Viewing Angle: Yatay ±89° (178°) • Dikey ±89° (178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
  • 640×480 60Hz
  • 720×400 70Hz
  • 800×500 60Hz
  • 800×600 56, 60Hz
  • 1024×768 60Hz
  • 1280×800 60Hz
  • 1280×1024 60Hz
OSD
On-Screen Display
  • Erişim: Cihaza bağlı (tethered) OSD Control box üzerindeki switch’ler ile
  • Kontroller: Menu • Up • Down • Select • Power
  • Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Through, USB HID mouse (TouchPro PCAP, Bezel only)
  • Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
  • Kilitler: OSD • Power
Bağlantılar
I/O Ports
  • Serial port (Bezel models only)
  • USB Type B
  • RJ45 for OSD remote key
  • VGA
  • HDMI
  • DisplayPort
  • 12V D/C in
Video
Giriş Formatı, Frekans, Arayüz
  • Input Video Format: HDMI v1.3 Type-A • Analog VGA (Female DB-15) • DisplayPort v1.1a (later versions supported)
  • Input Video Frequency: Horizontal 30 – 82 KHz • Vertical 50 – 75 Hz
  • Video Interface: HDMI • VGA • DisplayPort
Güç
Harici DC, Konnektör, Voltaj
  • Power Supply: External DC – Optional power brick (sold separately)
  • Monitor input power connector: Coaxial power jack (2.0mm (+0.0/-0.1mm) pin OD, 6.4mm (+/-0.3mm) barrel ID, 8.8mm (+/-0.3mm) barrel depth)
  • Input Voltage: 12VDC +/- 5%
  • Adapter Output Power Connector: DC barrel plug (2.1mm (+/-0.1mm) pin ID, 5.5mm (+/-0.05mm) barrel OD, 9.5mm (+/-0.3mm) barrel length)
Güç Tüketimi
Tipik
  • ON (Default – 75%): 10.82 W
  • ON (Typical – 100%): 12.12 W
  • SLEEP (monitor + adapter): 1.5 W
  • OFF (monitor + adapter): 0.5 W
Boyutlar
Bezel / Zero-Bezel
  • Bezel: 16.33" × 13.50" × 1.97" / 414.7 × 342.7 × 50 mm
  • Zero-Bezel: 16.54" × 13.70" × 1.60" / 420.1 × 348.1 × 40.7 mm
Sevkiyat
Kutu Boyutu
  • Shipping Box: 20.71" × 17.72" × 6.85" / 526 × 450 × 174 mm
Ağırlık
Ambalajlı / Ambalajsız
  • Unpackaged: 10.14 lb / 4.6 kg
  • Packaged: 16.31 lb / 7.4 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık
  • Operating Temperature: 0°C – 40°C / 32°F – 104°F
  • Storage Temperature: -20°C – 60°C / -4°F – 140°F
  • Humidity: Operating 20% – 80% • Storage 10% – 95%
  • Sealability: Touchscreen sealed to bezel • Touchscreen sealed to LCD
Güvenilirlik
MTBF
  • MTBF: 50,000 hours demonstrated
Garanti
Standart & Uzatılmış
  • Warranty: 3-year
  • Extended Service Options
  • 4 year warranty coverage – Elo P/N: E898247
  • 5 year warranty coverage – Elo P/N: E898449
  • 3 year warranty coverage + AUR – Elo P/N: E898648
  • 4 year warranty coverage + AUR – Elo P/N: E894921
  • 5 year warranty coverage + AUR – Elo P/N: E895125
Regülasyonlar
Regulatory approvals and declarations
  • Australia RCM
  • Canada cUL, IC
  • China CCC
  • Europe CE TUV
  • United Kingdom UKCA
  • Japan VCCI
  • Korea KCC
  • Mexico CoC
  • Taiwan BSMI
  • United States UL, FCC
  • International CB
  • Russia EAC
  • RoHS, China RoHS, WEEE
Uyumluluk
Compliance
  • GLI: 27 kV air / 8 kV contact ESD compliant for PCAP model
  • UL: UL 62368 ball-drop compliant for PCAP and SecureTouch models
  • IK: IK07 impact compliant for PCAP and SecureTouch models
  • IP: IP65 front side for PCAP ZB model
Montaj
Mounting Options
  • VESA: 100 mm VESA (TouchPro PCAP Zero Bezel Models)
  • VESA: 75 mm ve 100 mm VESA (IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP Bezel Models)
  • 2-hole mounting interface: Tüm 4 kenarda
  • Rear mount: TouchPro PCAP Zero Bezel Models
  • Front mount: Opsiyonel bezel kiti ile (IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP Bezel Models)
  • Rack mount: Opsiyonel bezel kiti ile (IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP Bezel Models)
  • Flush mount: Dahil braketlerle (TouchPro PCAP Zero Bezel)
  • Detaylar için ölçülendirme çizimlerine bakınız.
Kutu İçeriği
What’s in the Box
  • HDMI cable
  • VGA Cable
  • RJ45 OSD Remote
  • Touch USB Cable
  • Quick Install Guide
  • For Zero-Bezel Models: Flush Mount Brackets w/Screws
  • For Bezel Models: “L” (Side Mount) Brackets and w/Screws
  • EEI Label
  • Japan Class-B TM info sheet
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
  • Remote OSD (RJ45): Elo P/N: E483757
  • Replacement Cable Kit (HDMI, VGA, USB and Serial cables): Elo P/N: E546861
  • Cable Kit DVI-D → HDMI: Elo P/N: E538507
  • Cable Kit DP → DP: Elo P/N: E582895
  • North America power adapter and cable kit: Elo P/N: E005277
  • European & Korea power adapter and cable kit: Elo P/N: E571601
  • UK power adapter and cable kit: Elo P/N: E180092
  • China power adapter and cable kit: Elo P/N: E558862
  • Taiwan power adapter and cable kit: Elo P/N: E818655
  • Japan power adapter and cable kit: Elo P/N: E182546
  • Argentina power adapter and cable kit: Elo P/N: E887099
  • Australia power adapter and cable kit: Elo P/N: E637593
  • IntelliTouch Stylus Pen: Elo P/N: D82064-000
  • Elo 17-inch & 19-inch L-Bracket: Elo P/N: E147211
  • Elo 19-inch Flush-mount Bracket: Elo P/N: E001178
  • Elo 19-inch Front-mount Bezel: Elo P/N: E163604 (uyumluluk için Mounting Options dokümanına bakınız)
  • Elo 19-inch Rack-mount Bracket: Elo P/N: E579652 (uyumluluk için Mounting Options dokümanına bakınız)
  • Power DC 24V/DC 12V Converter: Elo P/N: E239980
  • Optional
  • Optional PCAP Stylus Pen: E066148
