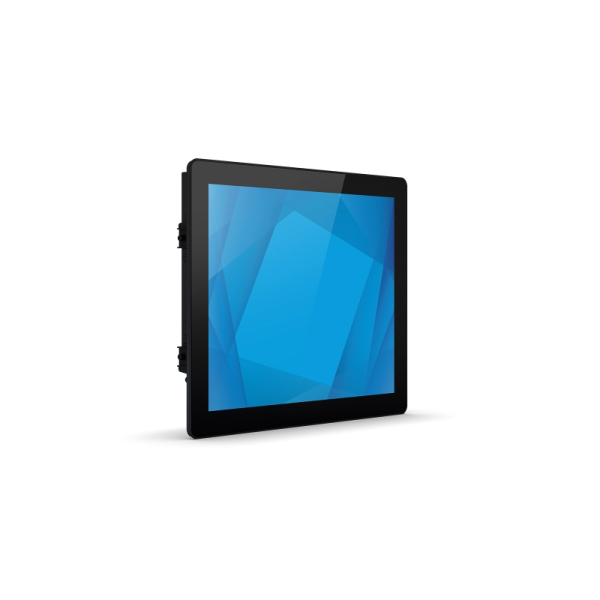

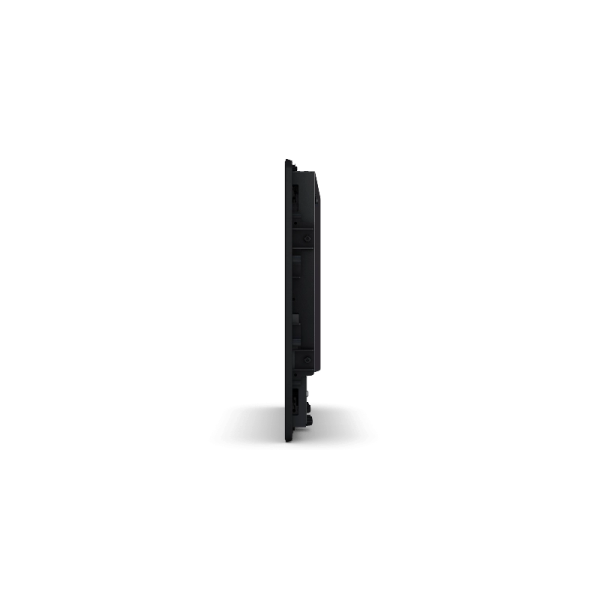

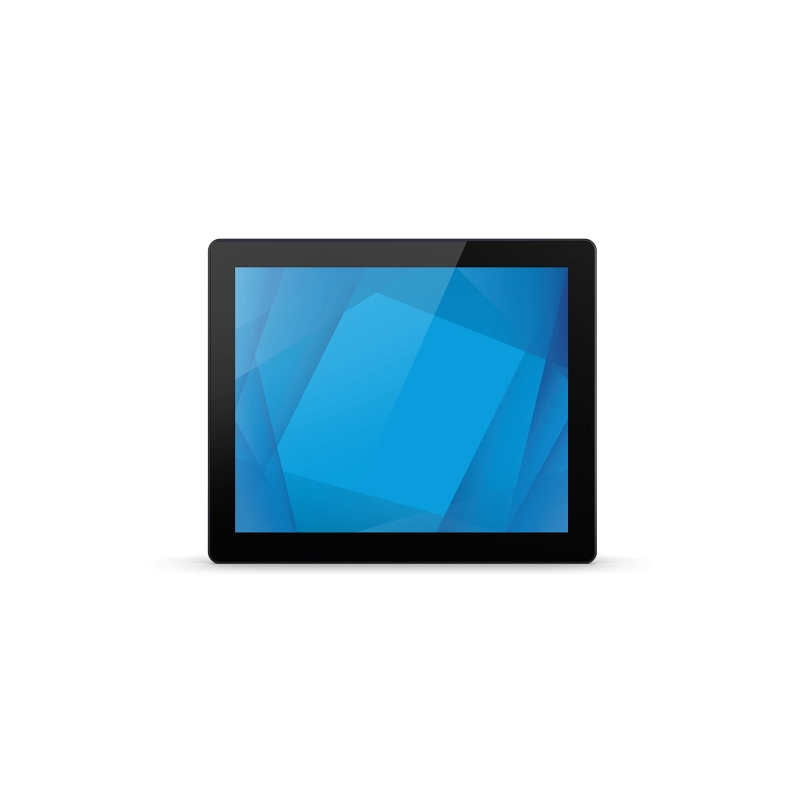

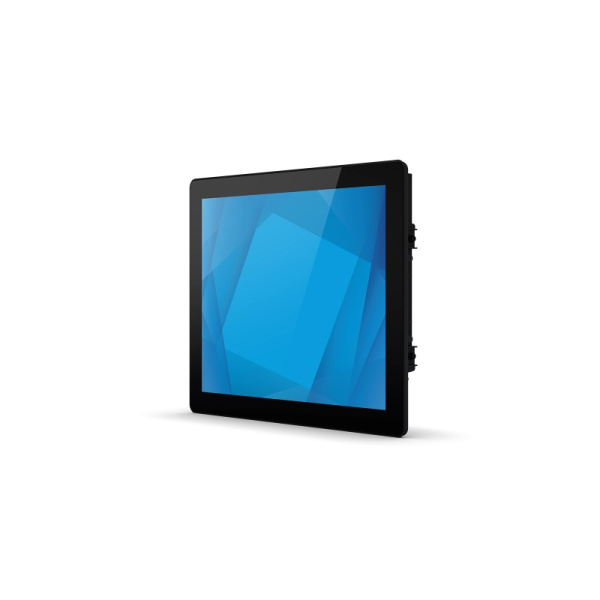

Elo 1790L 17″ Open Frame Dokunmatik Monitör

Esnek Dokunmatik Seçenekleri: Projenize uygun PCAP (10 nokta), IntelliTouch (SAW) veya AccuTouch (Resistive) teknolojisi.

Kristal Netliğinde Görüntü: 1280 x 1024 çözünürlük, 1000:1 kontrast oranı ve 5:4 kare ekran formatı.

Endüstriyel Dayanıklılık: 7/24 çalışma performansı, IK-07 darbe dayanımı ve 50.000 saat panel ömrü.

Cam Arkası Kullanım: TouchPro® PCAP modeli ile 6 mm kalınlığa kadar koruma camı arkasından dokunmatik desteği.

Tam Entegrasyon: Yatay, dikey veya masa tipi montaj; VESA ve yan montaj braketleri ile her kabine uyum.

Geniş Bağlantı Arayüzü: HDMI, DisplayPort ve VGA girişleri sayesinde tüm modern sistemlerle uyumluluk.

Sızdırmaz ve Güvenilir: Toz ve kire karşı dirençli, çerçeveye mühürlenmiş ekran yüzeyi.

Geniş Görüş Açısı: 170° yatay / 160° dikey görüş açısı ile her yönden tutarlı görüntü kalitesi

Açıklama

1790L – 17” Open Frame Touchscreen

.elementor-20070 .elementor-element.elementor-element-75b1628::before,.elementor-20070 .elementor-element.elementor-element-75b1628>.elementor-background-video-container::before,.elementor-20070 .elementor-element.elementor-element-75b1628>.e-con-inner>.elementor-background-video-container::before,.elementor-20070 .elementor-element.elementor-element-75b1628>.elementor-background-slideshow::before,.elementor-20070 .elementor-element.elementor-element-75b1628>.e-con-inner>.elementor-background-slideshow::before,.elementor-20070 .elementor-element.elementor-element-75b1628>.elementor-motion-effects-container>.elementor-motion-effects-layer::before{--wpr-bg-2f75bfc3-961e-4318-a220-3b09d3275202: url('https://noyatech.com/wp-content/uploads/2024/03/noyatech-footerbackground.jpg');}input[type=date]{--wpr-bg-d51c42e3-997f-40b9-be13-881ad17f97ec: url('https://noyatech.com/wp-content/themes/woodmart/inc/admin/assets/images/calend-d.svg');}.pswp__button,[class*=pswp__button--arrow--]:before{--wpr-bg-2bcdc0cf-353b-47ab-8f96-fab6b548a476: url('https://noyatech.com/wp-content/themes/woodmart/images/default-skin.png');}.rs-layer.slidelink a div{--wpr-bg-2a465d18-bd8b-4312-b0a6-640614165b7c: url('https://noyatech.com/wp-content/plugins/revslider/sr6/assets/assets/coloredbg.png');}.rs-layer.slidelink a span{--wpr-bg-2196dc90-999d-4aea-8dd1-f6bd10a1b0af: url('https://noyatech.com/wp-content/plugins/revslider/sr6/assets/assets/coloredbg.png');}[class*=color-scheme-light] input[type=date]{--wpr-bg-b22ffcff-ab1d-4197-9c80-f48d62f96671: url('https://noyatech.com/wp-content/themes/woodmart/inc/admin/assets/images/calend-l.svg');}.pswp--svg .pswp__button,.pswp--svg [class*=pswp__button--arrow--]:before{--wpr-bg-7ab95ba1-7a3a-4bfc-b1ff-74608899ba84: url('https://noyatech.com/wp-content/themes/woodmart/images/default-skin.svg');}.page .wd-page-content{--wpr-bg-36402adf-6929-4121-a1ed-6e863498366b: url('https://noyatech.com/wp-content/uploads/2024/12/bg-scaled.jpg');}div.wpforms-container-full .wpforms-datepicker-wrap .wpforms-datepicker-clear{--wpr-bg-9930b449-d0a9-4cb4-acd8-05477f8f0b6c: url('https://noyatech.com/wp-content/plugins/wpforms/assets/images/times-solid-white.svg');}.rll-youtube-player .play{--wpr-bg-a82bb05a-ec69-4230-b1cd-7be5b0351fe1: url('https://noyatech.com/wp-content/plugins/wp-rocket/assets/img/youtube.png');}

OPEN FRAME 1790L

1790L
17” Open Frame Dokunmatik Monitör

Elo 1790L 17 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun 90-Serisi open frame mimarisi; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 1790L; 5:4 ekran oranı ve 1280×1024 çözünürlüğüyle, özellikle endüstriyel HMI arayüzleri ve klasik kiosk tasarımlarında “uyumluluk + okunabilirlik” dengesini güçlendirir. Tek bir platformda AccuTouch® 5-wire resistive, IntelliTouch® SAW, SecureTouch® SAW ve TouchPro® PCAP (bezel/zero-bezel) dokunmatik opsiyonları sunar.

⬇ 1790L Dokümanlar

EKRAN

17" TFT LCD (LED)

1280×1024 • 5:4

DOKUNMATİK OPSİYONLARI

AccuTouch / IntelliTouch

SecureTouch / TouchPro PCAP

PARLAKLIK (TİPİK)

LCD: 250 nit

Touch: 200–225 nit

GÜVENİLİRLİK

MTBF: 50.000 saat

Garanti: 3 yıl

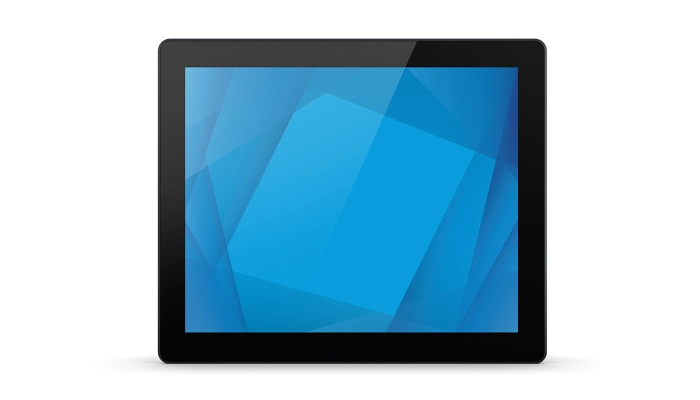

1790L 17 inç Open Frame dokunmatik ekran

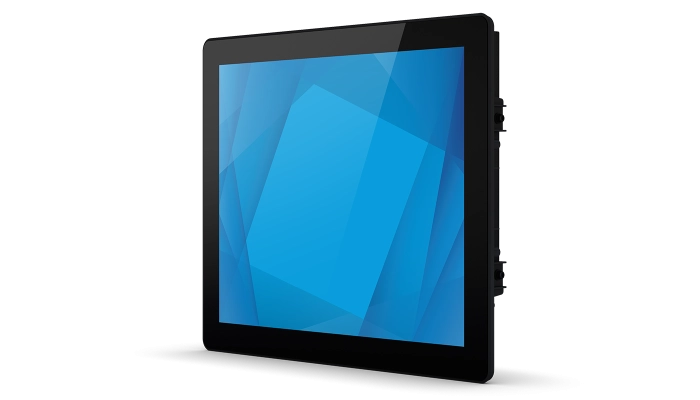

01 ÖZELLİKLER

5:4 Form Faktörü, Çoklu Dokunmatik Seçenekleri

17” • 1280×1024 (5:4)

5:4 oran ve 1280×1024 çözünürlük; endüstriyel HMI’larda ve legacy arayüzlerde yüksek uyumluluk sağlar.

Tek Üründe Çoklu Touch Opsiyonu

AccuTouch® 5-wire resistive, IntelliTouch® SAW, SecureTouch® SAW ve TouchPro® PCAP (bezel/zero-bezel) seçenekleri.

Bağlantılar: HDMI / VGA / DP

HDMI, VGA ve DisplayPort girişleri ile farklı PC/denetleyici altyapılarına kolay entegrasyon.

Düşük Güç Tüketimi

Tipik tüketim: 8.52W (75% parlaklık) / 9.90W (100% parlaklık). Uyku: 1.5W, Kapalı: 0.5W.

Hızlı Tepki Süresi

5 ms tipik tepki süresi; hareketli içerik ve kullanıcı etkileşimi yoğun ekranlarda akıcı deneyim sunar.

Open Frame Dayanıklılığı

Touchscreen’in bezela ve LCD’ye sızdırmaz şekilde entegre edilmesiyle uzun saha ömrü ve sağlam yapı hedeflenir.

1790L Neden Tercih Ediliyor?

Legacy HMI Uyumluluğu

5:4 oran ve 1280×1024 çözünürlük; endüstriyel ekranlarda “klasik format” isteyen projeler için güçlü bir eşleşme sağlar.

Touch Seçenek Esnekliği

Aynı model ailesinde resistive, SAW ve PCAP opsiyonlarıyla; sektöre/uygulamaya göre doğru dokunmatik teknolojiyi seçebilirsiniz.

PCAP’te Ek Dayanım Seçenekleri

PCAP modellerde ESD, ball-drop ve IK07 uyumluluğu gibi dayanım gereksinimlerine yönelik avantajlar sunar (modele bağlı).

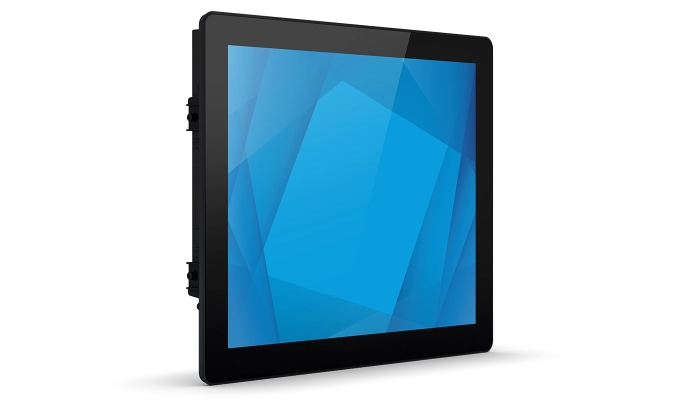

02 KULLANIM ALANLARI

1790L’nin
Kullanım Alanları

1790L; self-servis kiosk kabinleri, oyun ve eğlence uygulamaları, üretim otomasyonu HMI ekranları ve sağlıkta kayıt/yönlendirme noktaları gibi farklı senaryolarda open frame entegrasyon kolaylığı ve dokunmatik seçenek esnekliği sunar.

Endüstriyel Otomasyon

Makine arayüzleri, üretim hattı HMI ekranları ve kontrol panoları.

Self-Servis Kiosk

Kiosk ve kabinet tasarımlarında kolay montaj, uzun lifecycle hedefi.

Gaming / Eğlence

Yoğun kullanımda güvenilir dokunma ve stabil görüntüleme performansı.

Sağlık

Hasta kayıt, yönlendirme ve bilgi noktalarında açık çerçeve entegrasyonu.

EKRAN & PERFORMANS

17” 5:4 Format
1280×1024 ile Net Okunabilirlik

5:4 format; endüstriyel uygulamalarda sık kullanılan çözünürlüklerle uyumluluğu artırır. LCD panelde 250 nit parlaklık; dokunmatik teknolojisine bağlı olarak 200–225 nit seviyelerinde çalışır.

17" • 5:4

1280×1024

250 nit LCD

HDMI / VGA / DP

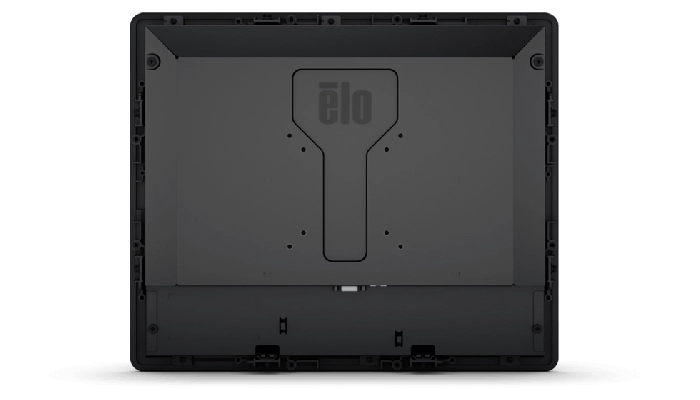

MONTAJ ESNEKLİĞİ

VESA + Front/Rack + Flush Mount (PCAP ZB)

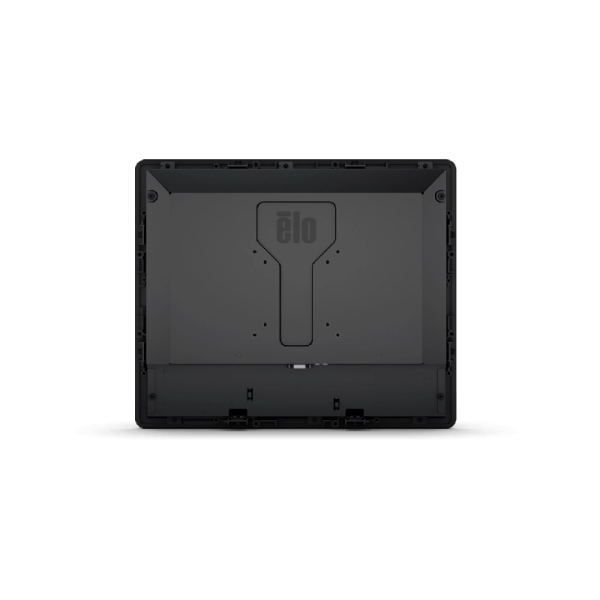

1790L; 75mm ve 100mm VESA, 4 yanda 2 delikli montaj arayüzü ile kiosk ve kabinet tasarımlarında esnek entegrasyon sunar. TouchPro PCAP Zero-Bezel modellerde arka montaj ve flush mount (braketli) seçenekleri; bezel modellerde ise front/rack mount opsiyonel bezel kitleriyle desteklenir.

75mm & 100mm VESA

2-hole Interface

Front/Rack (Ops.)

Flush Mount (PCAP ZB)

Teknik Özet

5:4 • 1280×1024

Touch & P/N

5 farklı seçenek

I/O, Güç & Dayanım

ESD • IK07 • IP65*

1790L ÖNE ÇIKANLAR

Teknik Özet
1790L

Ekran: 17" TFT LCD (LED), 5:4 • Çözünürlük: 1280×1024 • Parlaklık (tipik): LCD 250 nit; Touch teknolojiye göre 200–225 nit • Tepki süresi: 5 ms • Kontrast: 1000:1 • MTBF: 50.000 saat • Garanti: 3 yıl.

06 Teknik Özellikler

Elo 17” Open Frame Touchscreen – Teknik Özellikler

17” (5:4) endüstriyel open frame dokunmatik monitör. IntelliTouch® (SAW), AccuTouch® (5-wire resistive), SecureTouch® (SAW) ve TouchPro® PCAP (Projected Capacitive) seçenekleriyle; HDMI/VGA/DisplayPort girişleri, tethered OSD kontrol kutusu ve VESA/montaj opsiyonlarıyla OEM & kiosk uygulamalarına uygundur.

Ürün Kimliği

Parça Numaraları, Kasa Rengi

IntelliTouch (Worldwide): E326942
AccuTouch (Worldwide): E326347
SecureTouch (Worldwide): E334726
TouchPro PCAP Zero Bezel (Worldwide): E330225
TouchPro PCAP with Bezel (Worldwide): E296315
Kasa Rengi
Enclosure Color: Black

Dokunmatik

Teknoloji, Kapasite, Arayüz

AccuTouch®: 5-Wire Resistive – Single Touch
IntelliTouch®: SAW – Single Touch
SecureTouch®: SAW – Single Touch
TouchPro® PCAP: Projected Capacitive – 10 Touch
TouchPro® PCAP: Projected Capacitive – Single Touch
Touch Interface
TouchPro PCAP Zero Bezel: USB 2.0
AccuTouch / IntelliTouch / SecureTouch / TouchPro PCAP Bezel: Dual serial / USB 2.0

Ekran

17” TFT LCD (LED)

Diagonal Size: 17” diyagonal, Active matrix TFT LCD (LED)
Aspect Ratio: 5:4
Active Area: 13.3" × 10.6" / 337.92 × 270.336 mm
Resolution: 1280 × 1024
Number of Colors: 16.7 million

Görüntü Performansı

Parlaklık, Kontrast, Tepki

Brightness (typical):
LCD panel: 250 nit
IntelliTouch: 225 nit
AccuTouch: 200 nit
SecureTouch: 220 nit
TouchPro PCAP: 225 nit
Response Time – total (typical): 5 ms
Contrast Ratio: 1000:1
Viewing Angle: Yatay ±85° (170°) • Dikey ±80° (160°)

Çözünürlük Desteği

Diğer Desteklenen Çözünürlükler

640×480 60Hz
720×400 70Hz
800×500 60Hz
800×600 56, 60Hz
1024×768 60Hz
1280×800 60Hz
1280×1024 60Hz

OSD

On-Screen Display

Erişim: Cihaza bağlı (tethered) OSD Control box üzerindeki switch’ler ile
Kontroller: Menu • Up • Down • Select • Power
Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Through, USB HID mouse (TouchPro PCAP, Bezel only)
Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
Kilitler: OSD • Power

Bağlantılar

I/O Ports

Serial port (Bezel models only)
USB Type B
RJ45 for OSD remote key
VGA
HDMI
DisplayPort
12V D/C in

Video

Giriş Formatı, Frekans, Arayüz

Input Video Format: HDMI v1.3 Type-A • Analog VGA (Female DB-15) • DisplayPort v1.1a (later versions supported)
Input Video Frequency: Horizontal 30 – 82 KHz • Vertical 50 – 75 Hz
Video Interface: HDMI • VGA • DisplayPort

Güç

Harici DC, Konnektör, Voltaj

Power Supply: External DC – Optional power brick (sold separately)
Monitor input power connector: Coaxial power jack (2.0mm (+0.0/-0.1mm) pin OD, 6.4mm (+/-0.3mm) barrel ID, 8.8mm (+/-0.3mm) barrel depth)
Input Voltage: 12VDC +/- 5%
Adapter Output Power Connector: DC barrel plug (2.1mm (+/-0.1mm) pin ID, 5.5mm (+/-0.05mm) barrel OD, 9.5mm (+/-0.3mm) barrel length)

Güç Tüketimi

Tipik

ON (Default – 75%): 8.52 W
ON (Typical – 100%): 9.90 W
SLEEP: 1.5 W
OFF: 0.5 W

Boyutlar

Bezel / Zero-Bezel

Bezel: 14.50" × 12.06" × 1.87" / 368.4 × 306.4 × 47.5 mm
Zero-Bezel: 15.44" × 12.93" × 1.69" / 392.2 × 327.5 × 42.8 mm

Sevkiyat

Kutu Boyutu

Shipping Box: 18.74" × 16.46" × 7.21" / 476 × 418 × 183 mm

Ağırlık

Ambalajlı / Ambalajsız

Unpackaged: 7.94 lb / 3.6 kg
Packaged: 12.35 lb / 5.6 kg

Çevresel

Sıcaklık, Nem, Sızdırmazlık

Operating Temperature: 0°C – 40°C / 32°F – 104°F
Storage Temperature: -20°C – 60°C / -4°F – 140°F
Humidity: Operating 20% – 80% • Storage 10% – 95%
Sealability: Touchscreen sealed to bezel • Touchscreen sealed to LCD

Güvenilirlik

MTBF

MTBF: 50,000 hours demonstrated

Garanti

Standart & Uzatılmış

Warranty: 3-year
Extended Service Options
4 year warranty coverage – Elo P/N: E898247
5 year warranty coverage – Elo P/N: E898449
3 year warranty coverage + AUR – Elo P/N: E898648
4 year warranty coverage + AUR – Elo P/N: E894921
5 year warranty coverage + AUR – Elo P/N: E895125

Regülasyonlar

Regulatory approvals and declarations

Australia RCM
Canada cUL, IC
China CCC
Europe CE TUV
United Kingdom UKCA
Japan VCCI
Korea KCC
Mexico CoC
Taiwan BSMI
United States UL, FCC
International CB
Russia EAC
RoHS, China RoHS, WEEE

Uyumluluk

Compliance

GLI: 27 kV air / 8 kV contact ESD compliant for PCAP model
UL: 60950 ball-drop compliant for PCAP and SecureTouch models
IK: IK07 impact compliant for PCAP and SecureTouch models
IP: IP65 front side for PCAP ZB model

Montaj

Mounting Options

VESA: 75 mm ve 100 mm VESA mount
Yan Montaj: Tüm 4 kenarda 2 delikli montaj arayüzü
Rear mount: TouchPro PCAP Zero Bezel modeller (rear mount)
Front mount: Opsiyonel bezel kiti ile (IntelliTouch/AccuTouch/SecureTouch/TouchPro PCAP Bezel)
Rack mount: Opsiyonel bezel kiti ile (IntelliTouch/AccuTouch/SecureTouch/TouchPro PCAP Bezel)
Flush mount: Dahil braketlerle (TouchPro PCAP Zero Bezel)
Detaylar için ölçülendirme çizimlerine bakınız.

Kutu İçeriği

What’s in the Box

HDMI cable
VGA Cable
RJ45 OSD Remote
Touch USB Cable
Quick Install Guide
For Zero-Bezel Models: Flush Mount Brackets w/Screws
For Bezel Models: “L” (Side Mount) Brackets and w/Screws
EEI Label
Japan Class-B TM info sheet

Aksesuarlar / Opsiyonlar

Options / Peripherals / Upgrades

Remote OSD (RJ45): Elo P/N: E483757
Replacement Cable Kit (HDMI, VGA, USB and Serial cables): Elo P/N: E546861
Cable Kit DVI-D → HDMI: Elo P/N: E538507
Cable Kit DP → DP: Elo P/N: E582895
North America power adapter and cable kit: Elo P/N: E005277
European & Korea power adapter and cable kit: Elo P/N: E571601
UK power adapter and cable kit: Elo P/N: E180092
China power adapter and cable kit: Elo P/N: E558862
Taiwan power adapter and cable kit: Elo P/N: E818655
Japan power adapter and cable kit: Elo P/N: E182546
Argentina power adapter and cable kit: Elo P/N: E887099
Australia power adapter and cable kit: Elo P/N: E637593
IntelliTouch Stylus Pen: Elo P/N: D82064-000
Elo 17-inch Flush-mount Bracket: Elo P/N: E129564
Elo 17-inch & 19-inch L-Bracket: Elo P/N: E147211
Elo 17-inch Front-mount Bezel: Elo P/N: E860319 (uyumluluk için Mounting Options dokümanına bakınız)
Elo 17-inch Rack-mount Bracket: Elo P/N: E939253 (uyumluluk için Mounting Options dokümanına bakınız)
Power DC 24V/DC 12V Converter: Elo P/N: E239980
Optional
Optional PCAP Stylus Pen: E066148
