15” I-Series 3 (Intel) – Genel Bakış

GENEL BAKIŞ 15" I-Series 3 • Intel® • 16:9

I-Series 3 ile Intel.
Güvenli. Modüler. Endüstriyel esneklik.

Baştan tasarlanan I-Series 3; 15–24" aralığındaki seçenekleri, fanless (fansız) yapısı ve IP54 sınıfı tasarımıyla POS, signage, self-service, otomasyon kontrolü ve daha fazlası için güçlü bir dokunmatik bilgisayar platformu sunar. Intel 12. Nesil işlemciler, TPM 2.0, i5/i7 modellerinde Intel vPro™ ve farklı işletim sistemi seçenekleriyle (Windows / No OS / ChromeOS Flex) işletmelerin güvenlik ve performans ihtiyacını tek platformda toplar.

↗ Datasheet

DOKUNMATİK

10-touch TouchPro® PCAP

Kenar-köşe cam tasarım (easy-to-clean)

DAYANIKLILIK

IP54 koruma sınıfı

Fansız tasarım

GÜVENLİK

TPM 2.0

i5/i7: Intel vPro™ + AMT

GÜVENİLİRLİK

50.000 saat MTBF

Servislenebilir iç bileşenler

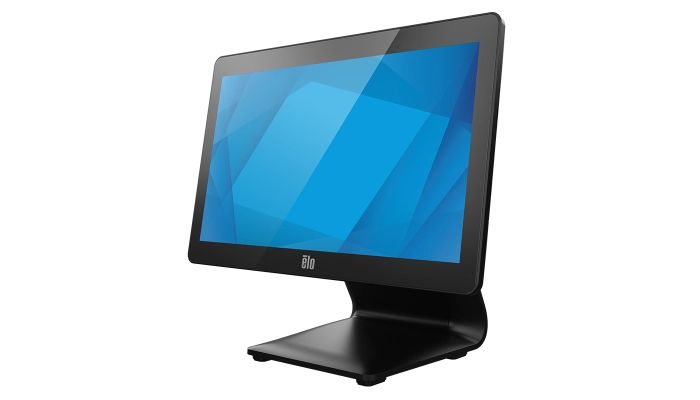

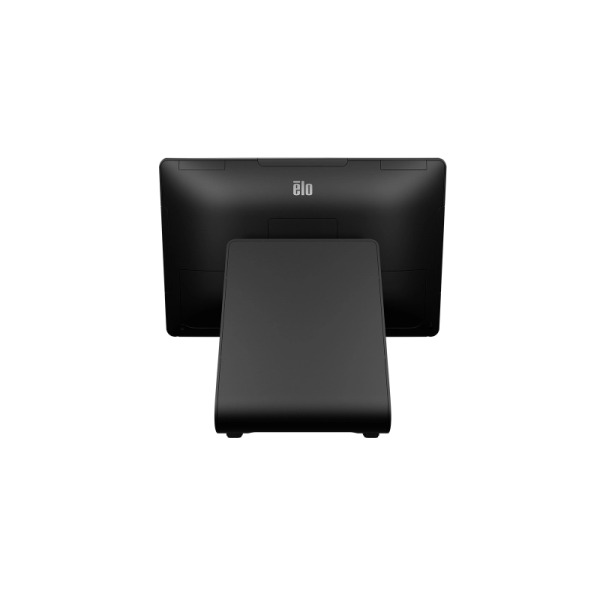

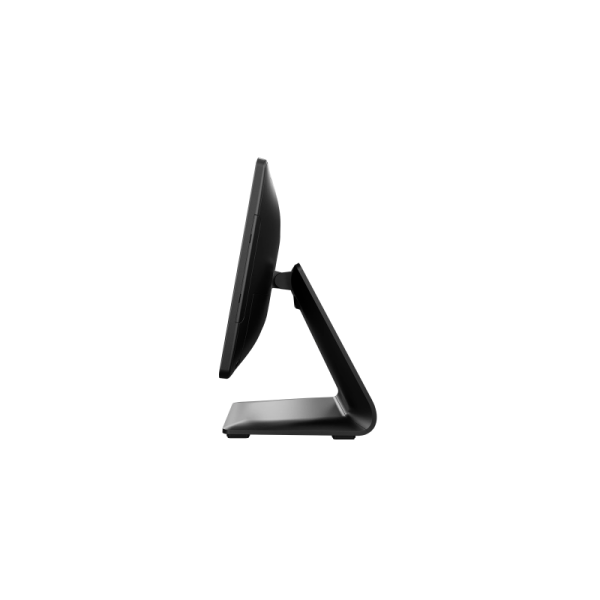

Elo 15-inch I-Series 3 with Intel Touchscreen Computer

01 MODÜLER PLATFORM

Tek platform. Binlerce kullanım senaryosu.

Modüler Tasarım

Stand’li veya stand’siz konfigürasyonlarla POS’tan endüstriyel kontrol ekranlarına kadar esnek kurulum.

VESA ile Evrensel Montaj

Yerleşik 75mm VESA ile duvar, kol, kiosk ve üçüncü parti montaj çözümlerine uyum.

Elo Edge Connect ile Genişleme

4× micro-USB Edge Connect portu ile barkod okuyucu, kamera, ödeme cihazları gibi çevre birimlerini kenardan tak-çalıştır.

Full HD IPS Ekran

15.6" Full HD (1920×1080) IPS panel; yüksek kontrast ve geniş görüş açısı ile net görüntü.

Kolay Temizlenir Cam Tasarım

Edge-to-edge cam yüzey, yoğun temas alanlarında temizliği ve hijyeni kolaylaştırır.

Kilit ve Servis Kolaylığı

Kensington kilit desteği ve servislenebilir iç bileşenler; işletme kullanımında sürdürülebilirlik.

POS’tan Otomasyon Kontrolüne: Aynı Gövdede Kurumsal Güç

Güvenlik + Yönetilebilirlik

TPM 2.0 ile güvenlik; i5/i7 modellerinde Intel vPro™ ve AMT ile kurumsal yönetim desteği.

Stand’li Modelde Geniş I/O

Powered USB (12V/24V), RJ50 powered serial ve cash drawer gibi POS odaklı portlar (stand’li modellerde).

Geleceğe Hazır Geçiş: Elo Bridge

Bugün Windows ile başlayın; yarın Android’e geçerken Elo Bridge ile filonuzu kontrollü şekilde dönüştürün.

02 PERFORMANS & AI

Intel 12. Nesil güvenilirliği.
i7’de opsiyonel AI: 50 TOPS.

I-Series 3; Intel 12. Nesil işlemcilerle (Celeron / i3 / i5 / i7) güvenilir performans sunar. i7 işlemcili modellerde opsiyonel Hailo Neural Processing Engine ile 50 TOPS’a kadar AI işleme gücü elde edebilirsiniz.

DDR5 Bellek

2 yuvalı DDR5 SO-DIMM mimarisi; konfigürasyona bağlı olarak 64GB’a kadar yükseltme imkânı.

NVMe Depolama

M.2 PCIe (NVMe) SSD ile hızlı açılış, hızlı uygulama yükleme ve akıcı çalışma deneyimi.

TPM 2.0

Kurumsal güvenlik katmanı; cihaz kimliği ve veri bütünlüğü için temel yapı taşı.

Linux Desteği

No OS modeller; SuSE, Ubuntu ve Red Hat ile ön testli olarak Linux esnekliği sunar.

BAĞLANTI

Aksesuarların hepsi için “gerçek” I/O.
POS ve endüstriyel çevre birimleri hazır.

Stand’li modellerde genişletilmiş bağlantı setiyle (Powered USB, cash drawer vb.) POS projelerini kolaylaştırır. Stand’siz modellerde de USB-C full function, Edge Connect ve Gigabit LAN ile güçlü temel bağlantı korunur.

USB-C (Power/DP/USB, 27W’e kadar)

Gigabit LAN

RJ50 Powered Serial

4× USB 3.0

4× Micro-USB Edge Connect

Wi-Fi 6E + Bluetooth 5.3

MONTAJ

Yerleşik VESA ile hızlı kurulum.
Stand’li veya stand’siz.

I-Series 3; 75mm VESA ile farklı ortamlara kolay entegre olur. Stand’li modeller, bağlantı tarafında daha kapsamlı bir “hub” yaklaşımı sunar.

75mm VESA

Stand’li / Stand’siz opsiyon

IP54 gövde

Fansız tasarım

Genel Bakış

FHD • PCAP • IP54

Intel Platform

12. Nesil • TPM 2.0

AI Hızlandırma

i7 • Hailo • 50 TOPS

Bağlantılar

USB-C • Edge Connect

OS Seçenekleri

Windows • Linux • ChromeOS

15" I-SERIES 3 • INTEL • 16:9

I-Series 3 Nedir?
Intel tabanlı, modüler dokunmatik bilgisayar

I-Series 3; 15–24" aralığında seçenekleri olan, POS / signage / self-service / otomasyon kontrolü gibi senaryolar için tasarlanmış Intel tabanlı ticari sınıf dokunmatik bilgisayar platformudur. • 15.6" Full HD IPS (16:9) • 10-touch TouchPro® PCAP • Fansız tasarım + IP54 koruma • 50.000 saat MTBF

I-Series 4/5 15.6” (Intel) – Teknik Özellikler

06 Teknik Özellikler

15.6” I-Series (Intel) Dokunmatik Bilgisayar – Teknik Özellikler

15.6” Full HD TouchPro® PCAP ekran, Intel Celeron’dan 12. Nesil Intel Core i7’ye uzanan işlemci seçenekleri, TPM 2.0 güvenlik ve zengin I/O yapısı ile POS, self-servis ve kurumsal uç nokta kullanım senaryoları için tasarlanmış hepsi-bir-arada (AIO) dokunmatik bilgisayar. Standlı modeller, genişletilmiş bağlantı seçenekleriyle gelir.

Part Number(s)

Konfigürasyon Seçenekleri (Özet)

Celeron + Standlı: E705428 (Win10, 8GB/128GB, Anti-glare, Quick Ship**), E425581 (Win10/Win11, 8GB/256GB, Anti-glare), E705229 (No OS, 8GB/128GB, Anti-glare, Quick Ship**)
Celeron + Standsız: E274321 (ChromeOS Flex, 8GB/128GB, Clear), E605332 (No OS, 8GB/128GB, Clear), E430821 (Win10/Win11, 8GB/256GB, Clear)
i3 + Standlı: E705831 (Win10, 8GB/128GB, Anti-glare), E425776 (Win10/Win11, 8GB/256GB, Anti-glare)
i3 + Standsız: E606120 (Win10, 8GB/128GB, Clear), E274504 (ChromeOS Flex, 8GB/128GB, Clear), E605919 (No OS, 8GB/128GB, Clear), E431006 (Win10/Win11, 8GB/256GB, Clear)
i5 + Standlı: E425976 (Win10/Win11, 8GB/256GB, Anti-glare), E743853 (Win10, 16GB/256GB, Anti-glare), E740984 (Win10/Win11, 16GB/256GB, Anti-glare), E426366 (Win10/Win11, 16GB/512GB, Anti-glare), E706031 (No OS, 8GB/128GB, Anti-glare)
i5 + Standsız: E274708 (ChromeOS Flex, 8GB/128GB, Clear), E431206 (Win10/Win11, 8GB/256GB, Clear), E431403 (Win10/Win11, 16GB/256GB, Clear), E606323 (No OS, 8GB/128GB, Clear)
i7 + Standlı: E706613 (Win10, 16GB/256GB, Anti-glare), E426164 (Win10/Win11, 16GB/256GB, Anti-glare), E706421 (No OS, 16GB/256GB, Anti-glare)
i7 + Standsız: E431609 (Win10/Win11, 16GB/256GB, Clear), E164949 (No OS, 32GB/1TB, Hailo 8 AI Modül, Clear)
Not: Farklı bir konfigürasyon arıyorsanız lütfen bizimle iletişime geçin.
* Standlı modeller genişletilmiş bağlantı sunar (aşağıdaki I/O bölümüne bakınız).
** Quick Ship yalnızca Kuzey Amerika & LATAM için geçerlidir.

Kasa

Renk

Kasa Rengi: Siyah

Dokunmatik

TouchPro® PCAP

Teknoloji: PCAP (TouchPro® Projected Capacitive)
Dokunuş: 10 dokunuş

İşlemci

CPU Seçenekleri

Celeron: Intel Celeron 7305L (8MB Smart Cache, 1.10 GHz’ye kadar)
i3: Intel Core i3-1215UL (10MB Smart Cache, Intel Turbo Boost 2.0 ile 4.40 GHz’ye kadar)
i5: Intel Core i5-1245UL (12MB Smart Cache, Intel Turbo Boost 2.0 ile 4.40 GHz’ye kadar) + Intel vPro desteği
i7: Intel Core i7-1265UL (12MB Smart Cache, Intel Turbo Boost 2.0 ile 4.80 GHz’ye kadar) + Intel vPro desteği

Grafik

Intel UHD / Iris Xe Notu

Grafik: Intel UHD Graphics
i5 & i7 için: Intel Iris Xe Graphics kullanımı mümkündür; Iris Xe için sistemin 128-bit (çift kanal) bellek ile yapılandırılması gerekir. Aksi halde Intel UHD Graphics kullanılır.

BIOS

Firmware

BIOS: AMI

Güvenlik

TPM / AMT

TPM: 2.0
AMT: Celeron & i3: Yok / i5 & i7: Intel Active Management Technology

Bellek (RAM)

DDR5 SO-DIMM (Yükseltilebilir)

Celeron & i3: 2 slottan 1’inde 8GB 4800MHz DDR5 SO-DIMM (toplam 2 slot ile 64GB’a kadar)
i5 & i7: 2 slottan 1’inde 16GB 4800MHz DDR5 SO-DIMM (toplam 2 slot ile 64GB’a kadar)
Not: Maksimum bellek 2 slot kullanımıyla 64GB (SO-DIMM DDR5-4800). Bellek kiti almadan önce cihazınızdaki mevcut bellek markasını kontrol ediniz.

Depolama

M.2 PCIe (NVMe) SSD

128GB: M.2 PCIe (NVMe) SSD – 80 TBW
256GB: M.2 PCIe (NVMe) SSD – 160 TBW
Not: Depolama kapasitesinde GB, bir milyar byte’ı ifade eder; erişilebilir kapasite daha düşük olabilir.

Ekran

15.6” Full HD TouchPro® PCAP

Diyagonal Boyut: 15.6” (Active Matrix TFT LCD – LED)
En-Boy Oranı: 16:9
Aktif Alan: 344.2 mm × 193.5 mm
Çözünürlük: 1920 × 1080 @ 60Hz
Renk: 16.2 milyon
Parlaklık (tipik): LCD 350 nit / TouchPro PCAP 297.5 nit
Tepki Süresi (tipik, toplam): 25 ms
Kontrast: 1000:1
Görüş Açısı: Yatay ±85° (170°) / Dikey ±85° (170°)

I/O Portları

Standlı / Standsız

Standlı (With stand):
• 1× RJ45 LAN (Gigabit)
• 4× USB 3.0
• 4× Micro USB 2.0 (Elo Edge Connect çevre birimleri için)
• 1× 24V Powered USB
• 2× 12V Powered USB
• 1× RJ50 Powered Serial
• 1× 12V/24V Cash Drawer (EPSON pinout, varsayılan 24V; BIOS ile seçilebilir)
• 1× Tam fonksiyonlu USB-C (27W’a kadar güç, USB 3.0, DisplayPort, ek video çıkışı)
• 1× 3.5 mm kulaklık/mikrofon (headset) jakı
Standsız (Without stand):
• 1× RJ45 LAN (Gigabit)
• 4× USB 3.0
• 4× Micro USB 2.0 (Elo Edge Connect çevre birimleri için)
• 1× RJ50 Powered Serial
• 1× Tam fonksiyonlu USB-C (27W’a kadar güç, USB 3.0, DisplayPort, ek video çıkışı)
• 1× 3.5 mm kulaklık/mikrofon (headset) jakı

Kablosuz

Wi-Fi

Wi-Fi: 802.11 a/b/g/n/ac/ax (2.4GHz, 5GHz ve 6GHz)

Bluetooth

BT 5.3

Bluetooth: 5.3

Ses

Hoparlör

Hoparlör: 2 × 2W dahili

İşletim Sistemi

OS Seçenekleri

Seçenekler: No OS / Windows 10 IoT Enterprise LTSC 64-bit / Windows 11 IoT Enterprise LTSC 64-bit / ChromeOS Flex
Dil: Windows 10 – 36 dil grubu

Güç

Harici Güç Kaynağı

Adaptör: Harici 24VDC evrensel tip güç adaptörü (brick)
AC Giriş: 100–240 VAC
Frekans: 50–60 Hz
Maks. Çıkış Gücü: 180W

Güç Tüketimi (Tipik)

Çevre Birimleri Hariç*

Açık (Celeron): 33W
Açık (i3): 43W
Açık (i5): 43W
Açık (i7): 46W
Uyku: < 5W
Kapalı: < 0.5W
*Koşul: i7 modelleri 16GB DIMM/256GB SSD; diğerleri 8GB DIMM/128GB SSD.

Boyutlar

Standlı / Standsız

Standlı: 384.1 × 338.4 × 197.5 mm
Standsız (15.6”): 384.1 × 247.7 × 37.2 mm

Kutu Ölçüleri

Sevkiyat Boyutları

Standlı: 497 × 487 × 345 mm
Standsız: 481 × 197 × 345 mm

Ağırlık

Paketli / Paketsiz

Paketsiz (Standlı): 6.4 kg
Paketsiz (Standsız): 3.6 kg
Paketli (Standlı): 10.25 kg
Paketli (Standsız): 6.52 kg

Çevresel

Sıcaklık / Nem

Çalışma Sıcaklığı: 0°C ~ 35°C
Not: Termal rapor 0.5 m/s hava akışı koşulunda geçmiştir. OS’siz SKU’larda daha iyi performans için Elo “optimize TDP” aracının kullanılması önerilir.
Depolama Sıcaklığı: −20°C ~ 60°C
Nem: Çalışma %20–%80 / Depolama %5–%95 (maks. 38.7°C ıslak termometre)

Enerji

Energy Star

Energy Star: Energy Star 8.0 sertifikalı konfigürasyonlar mevcuttur

Koruma Sınıfı

Ingress Protection

IP Derecesi: IP54

Sertifikasyon

Regülasyon Onayları ve Beyanlar

Kanada: cUL, IC
ABD: UL, FCC
Almanya: TUV
Avrupa: CE
Avustralya: RCM
Birleşik Krallık: UKCA
Uluslararası: CB
Arjantin: S-Mark
Brezilya: ANATEL
Japonya: VCCI, MIC
Çin: CCC, SRRC
Meksika: NOM
RoHS: CoC
Yeni Zelanda: R-NZ
Singapur: IMDA

Güvenilirlik

RTC / MTBF

RTC: CR2450 lityum metal pil
MTBF: 50.000 saat (kanıtlanmış)

Montaj

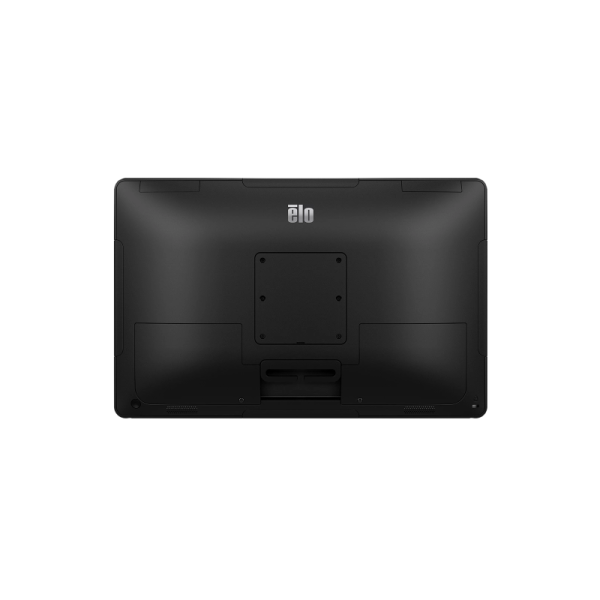

VESA

Montaj: 75mm VESA mount

Garanti

Standart Garanti

Süre: 3 yıl

Uzatılmış Garanti

Servis Opsiyonları

4 yıl garanti: E819598
5 yıl garanti: E819795
3 yıl garanti + AUR: E820186
4 yıl garanti + AUR: E820388
5 yıl garanti + AUR: E820582

Diğer

Sızdırmazlık, Kablolar ve Ek Özellikler

Sızdırmazlık: Dokunmatik panel alt çerçeveye (sub-bezel) sızdırmaz; dokunmatik panel LCD’ye sızdırmaz
Güç Kabloları: Kuzey Amerika ve Avrupa güç kabloları dahildir
Ek Özellikler: Servis edilebilir dahili bileşenler, Kensington kilidi

Kutu İçeriği

Standlı / Standsız

Standlı: I-Series, NA güç kablosu, EU güç kablosu, 180W adaptör, RJ-50 → DB-9 kablo, Hızlı Kurulum Kılavuzu (QIG), kablo bağı, CFD montaj vidası, VESA montaj vidası, VESA kapağı + vidası, 75mm→100mm adaptör + vidası
Standsız: I-Series, NA güç kablosu, EU güç kablosu, 180W adaptör, RJ-50 → DB-9 kablo, Hızlı Kurulum Kılavuzu (QIG), kablo bağı, VESA montaj vidası, 75mm→100mm adaptör + vidası

Yükseltme Opsiyonları

Bellek / SSD Kitleri

8GB 5600MHz DDR5 SO-DIMM: E466053
16GB 5600MHz DDR5 SO-DIMM: E466237
32GB 5600MHz DDR5 SO-DIMM: E466430
M.2 PCIe (NVMe) 128GB SSD: E466613
M.2 PCIe (NVMe) 256GB SSD: E466803
Not: SO-DIMM veya SSD değişimi için arka kapağın açılması gerekir. IP derecesinin korunması ve hasar riskine karşı arka kapağın sökülüp takılmasında özel dikkat gereklidir. Gerekirse Elo teknik destek veya ürün yönetimi ile iletişime geçiniz.

Opsiyonel Çevre Birimleri

Elo Edge Connect™ Uyumlu Aksesuarlar

Manyetik Kart Okuyucu (MSR): E001002
Parmak İzi Okuyucu: E134286
Müşteri Ekranı (2×20 VFD): E001003
2D Barkod Okuyucu (Siyah - SE4720): E384627
2D Barkod Okuyucu (Siyah - SE4107): E245047
EMV Cradle (MagTek eDynamo): E375343
EMV Cradle (Ingenico RP457c – Audio Jack, BT, USB): E586981
EMV Cradle (Ingenico RP457c – BT, USB): E710930
Durum Işığı (Micro-USB): E644767
3D Kamera: E134699
Webcam: E201494
RFID: E673037
Elo Edge Connect™ Sound Bar (Siyah): E894719
Elo Edge Connect™ Sound Bar (Beyaz): E133780

Standlar, Montajlar & Kitler

Kurulum Seçenekleri

Duvar Montaj Kiti (75mm veya 100mm VESA): E143088
Masaüstü Stand (15” ekran): E466998
Raf Montaj Braketi (75mm veya 100mm VESA): E043382
Yer Standı (75mm veya 100mm VESA): E048069
Direk Montaj – 6 inç: E047458
Direk Montaj – 12 inç: E047663
Direk Montaj – 18 inç: E047864
Direk Montaj Braketi: E045151
İnce Self-Servis Tezgâh Üstü Stand (75/100mm VESA): E514693
İnce Self-Servis Yer Standı (75/100mm VESA): E514881 + E515260
Güç Adaptörü Kiti, 24V 180W: E845269
1002L: E155834
1002L: E324341
1302L: E683595
Elo 2ft onaylı USB-C kablo: E969524
Elo 6ft onaylı USB-C kablo: E710364
Wallaby™ Tezgâh Üstü Self-Servis Standı (75/100mm VESA): E421137
Wallaby™ Yer Tipi Self-Servis Standı (75/100mm VESA): E421325 + E797162

Notlar

Önemli Dipnotlar

* Güç tüketimi değerleri çevre birimleri bağlı değilken verilmiştir.
** i7 için termal rapor koşulu: 0.5 m/s hava akışı.
*** Iris Xe grafik için çift kanal (128-bit) bellek yapılandırması gereklidir.
