Dokunmatik Monitör
Genel
Parça Numarası ve Kasa
- TouchPro PCAP (anti-glare): E354792
- Kasa Rengi: Black

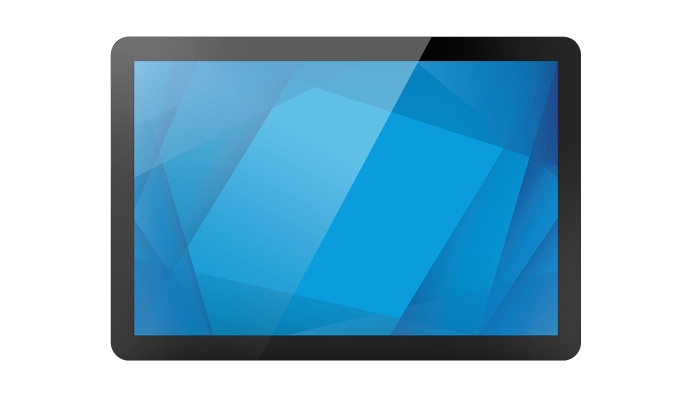

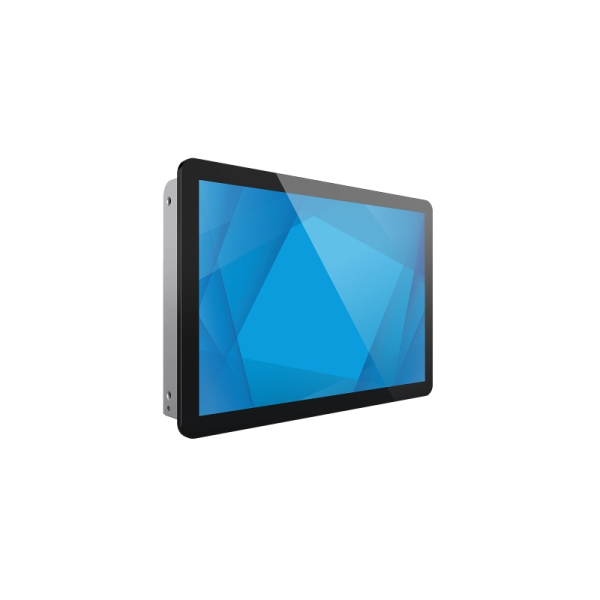

Elo 1099L 10″ Open Frame Dokunmatik Monitör
- Güneş Işığı Altında Tam Performans: 1000 nit yüksek parlaklık ve polarize güneş gözlükleriyle bile net görülebilen “sunlight readable” ekran.
- Üstün Darbe Direnci: IK09 vandalizm koruması ve optik bonding teknolojisi ile dış mekanın sert fiziksel koşullarına tam dayanıklılık.
- Ekstrem Sıcaklık Dayanımı: -20°C’den 60°C’ye kadar geniş çalışma aralığı ve entegre termal koruma sensörleri.
- Sızdırmazlık ve Güvenlik: Kabin içine entegre edildiğinde IP66 ve NEMA 4X standartlarında su ve toz koruması.
- Cam Arkasından Dokunmatik: 6 mm kalınlığa kadar koruyucu camın arkasından sorunsuz çalışan TouchPro® PCAP teknolojisi.
- Akıllı Yönetim ve Esneklik: Ortam ışığı sensörüyle otomatik parlaklık ayarı; yatay, dikey veya yukarı bakacak şekilde esnek montaj imkanı.
- Geleceğe Hazır Altyapı: EloView ve Android Backpack desteğiyle merkezi ve uzaktan kolay yönetim.
Elo 1099L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OUTDOOR OPEN FRAME
1099L • 10.1”
Elo 1099L
10” Outdoor Open Frame Dokunmatik Monitör
Kiosk dış mekân entegrasyonu için tasarlanan Elo 1099L; 1000 nit parlaklık, IK09 darbe dayanımı ve enclosure içine entegre edildiğinde IP66 / NEMA 4X seviyesinde koruma ile 7/24 kullanım hedefler. Optical bonding + edge-to-edge cam tasarımıyla dış ortam kabinlerinde “tek parça” görünüm sağlar. Polarize güneş gözlüğüyle okunabilir; ortam ışık sensörü parlaklığı otomatik ayarlayarak güç tüketimini optimize eder.
1000 NIT Sunlight Readable
IK09 Vandal-Resistance
-20°C ~ +60°C
Touch-thru Glass (6mm)
IP66 / NEMA 4X*
*IP66 / NEMA 4X koruma seviyesi, ürünün uygun bir dış kabin/enclosure içine entegre edilmesiyle sağlanır.
DOKUNMATİK
TouchPro® PCAP
Up to 5 touches
ÇÖZÜNÜRLÜK
10.1” (16:10)
1280×800
DAYANIKLILIK
IK09 • UL Ball-drop
GLI ESD compliant
I/O
DP • HDMI • VGA
GPIO • USB 2.0
01 ÖZELLİKLER
Dış Mekân Kiosk’ları için “Hazır”
1000 Nit + Optical Bonding
Doğrudan güneş altında görünürlük; optik bonding ile netlik, kontrast ve dayanıklılık.
Ambient + Thermal Protection
Ortam ışık sensörü otomatik parlaklık; termal sensör ve otomatik kontrollü harici fan desteği.
Touch-thru Glass
6mm cama kadar (veya 3mm plastik) touch-thru; kabin ön camı gerektiren IP/IK senaryoları için ideal.
IK09 Vandal-Resistance
Yüksek darbe dayanımı; zorlu dış ortam kullanımına uygun tasarım yaklaşımı.
Kilitlenebilir Portlar
USB Type-B, VGA, HDMI, DisplayPort ve OSD RJ45 dahil tüm portlarda locking yapı.
24/7 OEM Life Cycle
Uzun ürün döngüsü, 50.000 saat MTBF ve kiosk/OEM projeleri için sürdürülebilir tedarik yaklaşımı.
Elo 1099L Neden Tercih Ediliyor?
Kabin Entegrasyonuna Uygun
Edge-to-edge cam ve flush mount braketleriyle dış kabinde “tek yüzey” görünüm ve kolay entegrasyon.
Gündüz-Gece Okunabilirlik
1000 nit parlaklık + otomatik ışık ayarı; polarize güneş gözlüğüyle portrait/landscape okunabilirlik.
Doğru Bağlantı Seti
DisplayPort / HDMI / VGA + GPIO + USB ile ödeme, biletleme, endüstriyel HMI ve signage senaryolarına uyum.
02 KULLANIM ALANLARI
Outdoor Kiosk Senaryoları
1099L; ödeme sistemleri, biletleme, dış mekân yönlendirme/signage ve şarj istasyonları gibi kamuya açık alanlarda yüksek parlaklık ve dayanıklılık isteyen projeler için konumlanır.
Payment & Ticketing
Dış mekân bilet/ödeme kiosk’larında 1000 nit ve touch-thru cam avantajı.
Charging Stations
Güneş altında okunabilir ekranla kullanıcı etkileşimi ve bilgi sunumu.
Vending & Locker
Order pickup locker ve vending çözümlerinde IK09 darbe dayanımı ve port güvenliği.
Industrial HMI (Outdoor)
Zorlu sıcaklık aralığında (-20~60°C) stabil çalışma; termal koruma mekanizmaları.
EKRAN & DIŞ ORTAM
10.1” • 1280×800
1000 Nit Sunlight Readable
TouchPro® PCAP (anti-glare) ile 5 dokunuşa kadar destek. Touch-thru özelliği sayesinde 6mm cama kadar (veya 3mm plastik) arkasından dokunma senaryolarına uygundur (camda 2 touch’a kadar). Ortam ışık sensörü parlaklığı otomatik ayarlayarak hem görüntüyü optimize eder hem de panel ömrünü destekler.

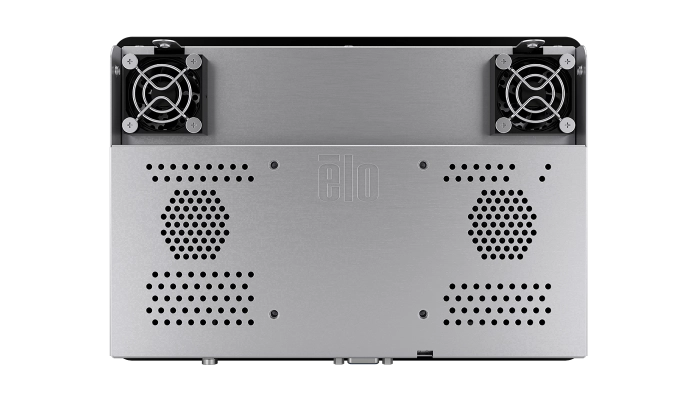

BAĞLANTILAR & MONTAJ
DP • HDMI • VGA
GPIO • USB
Tüm portlar kilitlenebilir yapıdadır (USB Type-B, VGA, HDMI, DisplayPort ve OSD RJ45 dahil). OSD kontrolü, tethered OSD control box üzerinden erişilebilir (OSD rotation, schedule, touch-thru, GPIO control gibi ayarlar).
Montaj: Arka yüzde 200×100mm VESA + dört yanda 4-hole mounting arayüzü. Dahil gelen flush mount braketleriyle kabine gömme montaj kolaylaştırılır.
1
Koruma
IP66 / NEMA 4X*
2
Görünürlük
Sunlight readable
3
Dayanıklı Etkileşim
Touch-thru
ELO 1099L ÖNE ÇIKANLAR
IP66 / NEMA 4X*
Outdoor koruma yaklaşımı
Outdoor koruma yaklaşımı
1099L, uygun bir enclosure içine entegre edildiğinde IP66 / NEMA 4X seviyesinde korunabilir. Edge-to-edge cam yüzeyi ve gömme montaj braketleriyle dış kabinde güvenli entegrasyon sağlar.
06 Teknik Özellikler
Elo 1099L – 10.1" 1000-nit Touchscreen Monitor
Yüksek parlaklık (1000 nit) ve zorlu saha koşullarına uygun tasarımıyla 1099L; kilitlemeli bağlantıları, geniş sıcaklık aralığı ve IP66 / NEMA 4x seviyesine sızdırmazlık opsiyonuyla kiosk, endüstri ve outdoor uygulamalar için güçlü bir dokunmatik ekran çözümüdür.
Dokunmatik
Teknoloji, Kapasite, Touch-Thru
- Teknoloji: PCAP (TouchPro® Projected Capacitive)
- Dokunuş: up to 5 touches
- Touch Interface: USB 2.0
- Touch Thru: 6mm (0.24") cam veya 3mm (0.12") plastik üzerinde up to 2 touches
Ekran
Boyut, Oran, Alan, Çözünürlük
- Diyagonal: 10.1" Active Matrix TFT LCD (LED)
- En/Boy: 16:10
- Aktif Alan: 8.54" × 5.33" / 216.96 × 135.60 mm
- Çözünürlük: 1280 × 800
Görüntü
Parlaklık, Kontrast, Görüş
- Parlaklık (tipik): TouchPro PCAP 1000 nits
- Kontrast: 800:1
- Görüş Açısı: Yatay ±85° (170°) • Dikey ±85° (170°)
- Tepki Süresi: 25 ms
- Renk: 16.7 milyon
Uyumluluk
Desteklenen Diğer Çözünürlükler
- 640 × 480 @ 60Hz
- 720 × 400 @ 70Hz
- 800 × 600 @ 60Hz
- 1024 × 768 @ 60Hz
- 1280 × 800 @ 60Hz
Bağlantılar
Kilitlemeli I/O Portları
- Locking for all ports, including: USB Type-B, RJ45 (remote OSD key), VGA, HDMI, DisplayPort
Video
Girişler
- HDMI: v1.3 Type A (HDMI input)
- VGA: Female DE-15 (DB-15)
- DisplayPort: v1.1a (later versions supported)
Video Frekansı
Sync Aralıkları
- Horizontal: 31.5 – 80 kHz
- Vertical: 60 – 75 Hz
Güç
Besleme ve Konnektörler
- Güç Tipi: External DC – Optional power brick (sold separately)
- Monitör Power Jack: Coaxial (2.5mm pin OD, 5.7mm barrel ID, 7.8mm depth)
- Giriş Voltajı: 12VDC ± %5
- Adapter Çıkış: DC barrel plug (2.5mm pin ID, 5.5mm barrel OD, 7.5mm length)
- Adapter Giriş: 100–240VAC, 50–60Hz
Tüketim
Power Consumption (Typical)
- ON: 23W
- SLEEP from PC: 1.5W
- OFF: 1.5W
OSD
Tethered OSD Control Box
- Kontroller: Menu, Up, Down, Select, Power
- Ayarlar: Brightness, Contrast, Light sensor, Clock, Phase, H-Position, V-Position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature, OSD Timeout, OSD Rotation, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch on Sleep Mode, Touch Through, Touch Interface, GPIO Control, Time Setting, On/Off Schedule, Daylight Saving Time
- Diller: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
- Kilitleme: OSD • Power
Mekanik
Ölçüler ve Ağırlık
- Ürün Ölçüsü: 10.08" × 6.93" × 1.61" / 256 × 176 × 41 mm
- Kutu Ölçüsü: 13.58" × 10.94" × 6.89" / 345 × 278 × 175 mm
- Ağırlık (ambalajsız): 4.85 lb / 2.2 kg
- Ağırlık (ambalajlı): 7.28 lb / 3.3 kg
Çevresel
Sıcaklık, Nem, MTBF
- Çalışma: -20°C – 60°C
- Depolama: -30°C – 80°C
- Nem: Çalışma %10–%90 • Depolama %10–%95 (maks. 38.7°C wet bulb)
- MTBF: 50.000 saat (kanıtlanmış)
Dayanım
Sızdırmazlık, ESD, Darbe
- Sealability: Sealable to IP66 / NEMA 4x
- ESD: GLI 27 kV air / 8 kV contact compliance
- UL: Ball-drop compliance
- Impact: IK09 compliance
Montaj
VESA ve Flush Mount
- VESA: 200 × 100 mm (arka)
- Side Mount: Tüm dört yanda 4-hole mounting interface
- Flush Mount: Included brackets ile
Ek Özellikler
Sensörler ve Görünürlük
- Polarize güneş gözlüğü ile portrait/landscape izlenebilirlik
- Ambient light sensor • Thermal sensor
- External fans (automatically controlled)
Garanti
Standart
- Garanti: 2 yıl
Onaylar
Regülasyonlar
- Australia RCM • Canada cUL, IC • China CCC • Europe CE, TUV • UKCA
- Japan VCCI • Korea KCC • Mexico NoM • Taiwan BSMI • US UL, FCC • International CB
- RoHS, China RoHS, WEEE
Kutu İçeriği
What's in the Box
- 1099L
- HDMI cable (screw-locked type)
- VGA Cable
- Remote OSD
- Touch USB Cable (screw-locked type)
- Quick Install Guide
- Flush Mount Brackets w/Screws
- EEI Label
Opsiyonlar / Aksesuarlar
Options / Peripherals / Upgrades
- Remote OSD (RJ45) – Elo P/N: E483757
- Cable Kit DVI-D to HDMI – Elo P/N: E538507
- Cable Kit DP to DP – Elo P/N: E582895
- Elo 1099L Flush mount Bracket – Elo P/N: E777499
- External 80W power brick and cable, LVL6 America – Elo P/N: E596619
- External 80W power brick and cable, LVL6 Europe – Elo P/N: E596821
- External 80W power brick and cable, LVL6 UK – Elo P/N: E597014
- External 80W power brick and cable, LVL6 China – Elo P/N: E597205
- External 80W power brick and cable, LVL6 Taiwan – Elo P/N: E597410
- External 80W power brick and cable, LVL6 Japan – Elo P/N: E597608
- External 80W power brick and cable, LVL6 Argentina – Elo P/N: E597792
- External 80W power brick and cable, LVL6 Australia – Elo P/N: E597994
- HDMI to HDMI Locking Cable – Elo P/N: E503967
- DC locking power cable 1.8 m – Elo P/N: E162782
