Dokunmatik Monitör
Ürün Kimliği
Parça Numaraları, Kasa Rengi
- Part Number (PCAP): E968703
- Part Number (Non-Touch): E315290
- Enclosure Color: Black

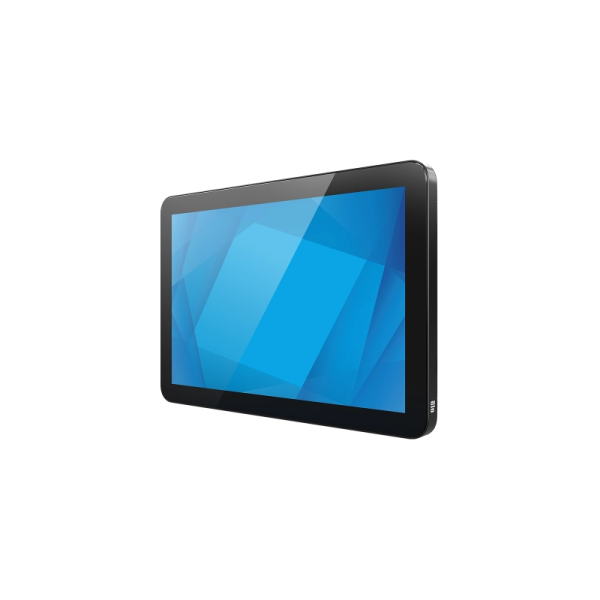

Elo 1004L 10″ Dokunmatik Monitör
- Üstün Görsel Netlik: Optical Bonding teknolojisi
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi
- Zorlu Koşullara Uygun: IP54 sızdırmazlık tasarımı ve IK07 direnç seviyesi.
- Modern Bağlantı: USB-C, HDMI ve Mini-DisplayPort girişleri
- Elo Edge Connect™ Desteği: Barkod okuyucu, MSR, kamera ve durum ışığı aksesuarları
- Göz Konforu: TUV Rheinland sertifikalı düşük mavi ışık (Low Blue Light) modu
- Güvenli Kablo Yönetimi: Kablo kapaklarını ve vidaları sabitleyen özel “captive” tasarımı
- Gelişmiş Dokunmatik Ayarları: Eldivenle veya ek koruyucu filmlerle kullanıma olanağı
- Çok Yönlü Kullanım: POS sistemleri, self-servis kiosklar, mutfak ekranları (KDS) ve endüstriyel HMI panelleri için ideal yapı.
Elo 1004L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
TOUCHPRO PCAP
1004L
1004L
10.1” Dokunmatik Monitör
1004L; şık tasarımı, artırılmış dokunma hassasiyeti ve optik bonding ile güçlendirilen görüntü netliğiyle “modern POS” için kompakt bir vitrin ekranıdır. IP54 sızdırmaz tasarım ve ticari dayanım seviyesiyle; POS, self-servis, mutfak ekran sistemleri (KDS), depo otomasyonu, erişim kontrol ve HMI uygulamalarında güvenle kullanılabilir. Elo Edge Connect® ile ekranın kenarına takılan aksesuarlar (EMV, barkod okuyucu, durum ışığı, kamera, RFID, MSR, parmak izi vb.) sayesinde kullanım senaryolarını hızlıca genişletin.
DatasheetEKRAN
10.1" TFT LCD (LED)
1280×800 • 16:10
DAYANIM
IP54 • IK07
50.000 saat MTBF
PARLAKLIK (TİPİK)
Panel: 400 nit
PCAP: 360 nit
BAĞLANTI
USB-C + HDMI + MiniDP
4× Edge Connect
01 ÖZELLİKLER
Optik Bonding, Kablo Güvenliği ve Edge Connect® Ekosistemi
Optical Bonding + Anti-glare
Yüksek kaliteli optik bonding ve anti-glare coverglass; daha net görüntü, daha iyi okunabilirlik ve daha az yansıma.
IP54 + IK07
IP54 sızdırmaz tasarım ve IK07 darbe dayanımı; yoğun kullanım ve zorlu POS sahaları için ekstra güven.
TouchPro PCAP • 10 Touch
Artırılmış dokunma doğruluğu, “touch through” desteği ve eldivenle kullanım senaryolarına uygun yapı.
Locking Port Cover
Kilitlenebilir port kapağı; kabloların yerinden çıkmasını azaltır, kesintileri minimize eder.
Elo Edge Connect®
4× Micro-USB Edge Connect portu ile EMV, barkod okuyucu, kamera, RFID, MSR, parmak izi vb. aksesuarları ekrana “kenardan” takın.
Touch OSD
OSD kontrolleri ekrandan yönetilir. Menü tuşu ile OSD şemasını çağırın; güvenlik için OSD/Power kilidi mevcut.
1004L Neden Tercih Ediliyor?
POS İçin “Mükemmel Stack”
Elo’nun entegre ödeme cihazlarıyla kolay eşleşir. 10” form faktörü; tezgâh üstü kullanımda ideal denge sağlar.
Görüntü Konforu
Optical bonding, düşük mavi ışık ayarları ve anti-glare cam ile uzun süreli kullanımda daha konforlu izleme.
Genişletilebilir Ekosistem
Edge Connect® ile aksesuar eklemek kolay: EMV, barkod, kamera, RFID, MSR… İhtiyaç büyüdükçe ekranınız da büyür.
02 KULLANIM ALANLARI
1004L’nin

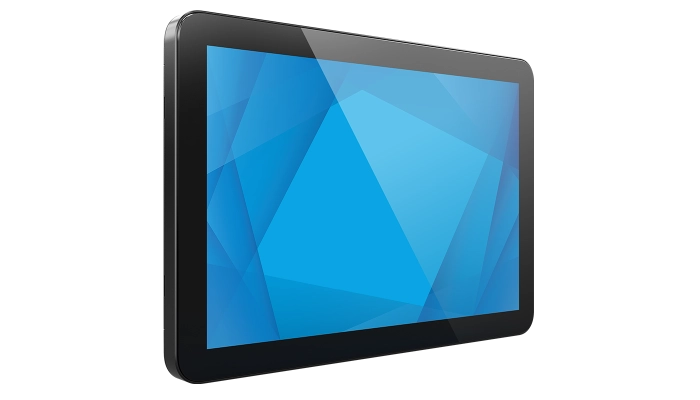

Kullanım Alanları
1004L; modern POS deneyimlerinden self-servis noktalara, mutfak ekranlarından depo otomasyonuna kadar çok geniş bir yelpazede “kompakt ama güçlü” bir dokunmatik monitör platformu sunar.
Point-of-Sale (POS)
Ödeme yığını, müşteri etkileşimi, kasiyer ekranı ve aksesuar entegrasyonları.
Self-Service
Kiosk ve self-servis uygulamalarında kompakt ekran ve güvenli kablolama.
Kitchen Display Systems
Mutfak operasyonlarında net görüntü ve dayanıklı, kolay temizlenebilir ön yüz.
Warehouse / HMI
Depo otomasyonu, erişim kontrol ve HMI arayüzlerinde istikrarlı çalışma.
EKRAN & DOKUNMA
Optik Bonding ile
Daha Net, Daha Konforlu
1280×800 çözünürlük, 400 nit panel parlaklığı (PCAP ile 360 nit), anti-glare cam ve düşük mavi ışık ayarları; ışıklı mağaza ortamlarında bile daha rahat görüntüleme sağlar. TouchPro PCAP “touch through” özelliği ile eldiven ve ek katman senaryolarına uyum sunar.
BAĞLANTI & MONTAJ
USB-C, HDMI, MiniDP + Edge Connect®

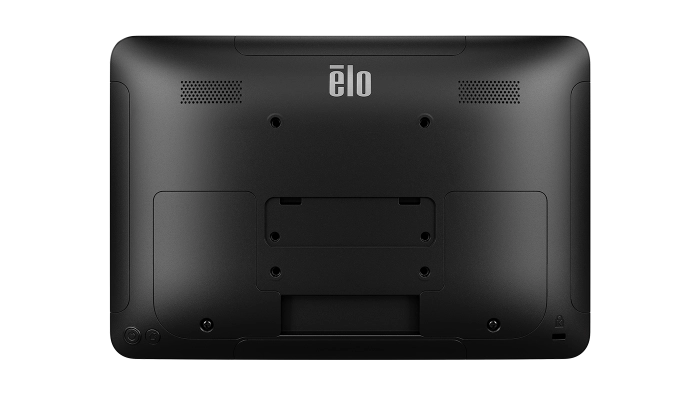

Video giriş seçenekleri (USB-C / HDMI / Mini-DisplayPort) ve USB touch bağlantısı ile esnek kurulum. 4× Micro-USB Edge Connect portu sayesinde aksesuar eklemek kolay. 75×75 arka montaj arayüzü ile VESA uyumlu sistemlere rahatça entegre olur.
1
Teknik Özet
10.1" • 1280×800
2
Bağlantılar
USB-C • HDMI • Mini-DP
3
Dayanım & Güç
IP54 • IK07 • PD
1004L ÖNE ÇIKANLAR
Teknik Özet
1004L
Part Number: PCAP E968703 • Non-Touch E315290 • Ekran: 10.1" TFT LCD (LED) • Oran: 16:10 • Çözünürlük: 1280×800 • Aktif alan: 216.96×135.6 mm • Parlaklık: Panel 400 nit; PCAP 360 nit • Kontrast: 800:1 • Tepki süresi: 30 ms • Hoparlör: 2×2W • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 10.1” Touchmonitor (PCAP / Non-Touch)
10.1” 16:10 form faktörde; PCAP (10 Touch) veya Non-Touch seçenekleriyle, anti-glare yüzey, dahili hoparlör, Type-C / mini-DP / HDMI video girişleri ve Elo Edge Connect™ portları sayesinde POS ve self-service uygulamalarında genişletilebilir bir platform sunar.
PCAP: E968703
Non-Touch: E315290
Koruma: IP54
Darbe: IK07
Dokunmatik
PCAP / Non-Touch
- Touch Options: Non-Touch • PCAP (Projected Capacitive) – 10 Touch
- Touch Interface: USB
- Surface Treatment: Anti-glare
Ekran
10.1” TFT LCD (LED)
- Diagonal Size: 10.1” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:10
- Active Area: 8.54" × 5.34" / 216.96 × 135.6 mm
- Resolution: 1280 × 800
- Number of Colors: 16.7 million
- Viewing Angle: Yatay ±85° (170°) • Dikey ±85° (170°)
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Brightness (typical): LCD panel 400 nit • PCAP 360 nit
- Contrast Ratio: 800:1
- Response Time – total (typical): 30 ms
Desteklenen Çözünürlükler
Other Supported Resolutions
- 640×480 60Hz
- 800×500 60Hz
- 800×600 60Hz
- 1024×768 60Hz
- 1280×720 60Hz
- 1280×800 60Hz, 60Hz RB
- 1920×1080 60Hz
- 1920×1200 60Hz
OSD
Kontroller, Ayarlar ve Diller
- OSD Access: Touch OSD; Menu tuşu ile Touch OSD diagramı açılır.
- Controls (Touch Model): Menu, Power
- Controls (Non-touch Model): Two keys (one power key + 5 directional key)
- Settings
- Brightness, Contrast, Aspect Ratio, Auto Scan, Sharpness, Color Temperature, Low Blue Light, Volume, Mute,
- OSD Timeout, OSD Language, Touch on Sleep mode ON/OFF, Power LED ON/OFF, Recall Defaults, Peripheral Port
- Languages
- English, French, Italian, German, Spanish, Japanese, Traditional Chinese, Simplified Chinese
- Lockouts
- OSD, Power
Bağlantı
I/O Ports, Ses, Video
- I/O Ports: 1× USB Type-C • 1× Mini-DisplayPort • 1× HDMI • 1× DC jack • 4× Micro-USB Elo Edge Connect ports
- Speakers: 2 × 2W (+/-10%) internal speakers
- Video: USB Type-C • Mini-DisplayPort • HDMI
- Input Video Frequency: Horizontal 30–80KHz • Vertical 60Hz
Öneri: Uyum sorunlarını önlemek için Elo USB Type-C (Elo P/N: E129019) kullanılması tavsiye edilir.
Güç
USB-C PD veya DC Jack
- Power: Power Delivery uyumlu (USB Type-C) veya DC Jack
- DC Jack: 2.0mm pin outer diameter, 6.4mm barrel inner diameter
Güç Tüketimi
Tipik
- ON (Default - 100% Brightness): 6.5 W
- SLEEP (Touch Model): 1.0 W
- SLEEP (Non-touch Model): 0.5 W
- OFF: 0.25 W
Boyutlar
Stand’siz & Kutu
- Monitor (without Stand): 9.80" × 6.61" × 0.98" / 249 × 168 × 25 mm
- Shipping Box: 12.13" × 5.63" × 8.78" / 308 × 143 × 223 mm
Ağırlık
Ambalajlı / Ambalajsız
- Unpackaged: 1.98 lb / 0.90 kg
- Packaged: 4.84 lb / 2.2 kg
Çevresel
Sıcaklık & Nem
- Operating Temperature: 0°C – 40°C / 32°F – 104°F
- Storage Temperature: -20°C – 60°C / -4°F – 140°F
- Humidity: Operating 20% – 80% • Storage 10% – 95% (38.7℃ max wet bulb)
Güvenilirlik
MTBF
- MTBF: 50,000 hours demonstrated
Koruma
IP & Darbe
- Ingress Protection: IP54
- Impact Protection: IK07

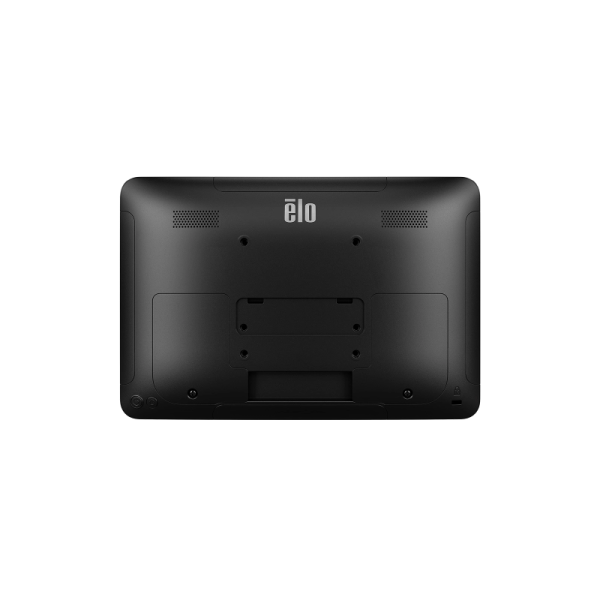

Montaj
VESA
- Mounting Options: 75mm × 75mm rear-mount mounting interface
- Detaylar için dimensional drawings’e bakınız.
Diğer Özellikler
Ek Fonksiyonlar
- TUV Rhineland (Low Blue Light)
- Power collection function via DDCCI
- PD out via USB-C: 18W Max (7” pay için)
Garanti
Standart & Uzatılmış
- Warranty: 3-year
- Extended Service Options
- 4 year warranty coverage – Elo P/N: E898247
- 5 year warranty coverage – Elo P/N: E898449
- 3 year warranty coverage + AUR – Elo P/N: E898648
- 4 year warranty coverage + AUR – Elo P/N: E894921
- 5 year warranty coverage + AUR – Elo P/N: E895125
Regülasyonlar
Regulatory approvals and declarations
- Argentina AR certificate
- Canada cUL, IC
- China CCC
- Europe CE
- Korea KCC
- Taiwan BSMI
- United Kingdom UKCA
- United States UL, FCC
- Japan VCCI, PSE
- International CB
- Australia RCM
- Mexico NOM
- RoHS, China RoHS, WEEE, REACH
- India BIS
Kutu İçeriği
What’s in the Box
- Touchmonitor
- Quick Install Guide
- EU EEI Label
- 2× UK EEI Label
- 1.8m HDMI cable
- 1.8m USB-A to C cable
- Power brick
- 1.8m NA Power cable
- 1.8m EU Power cable
- 2× Cable tie
Opsiyonel Aksesuarlar
Optional Peripherals
- Magnetic Stripe Reader (MSR) – Elo P/N: E001002
- Fingerprint Scanner – Elo P/N: E134286
- Customer Display (2×20 VFD) – Elo P/N: E001003
- 2D Barcode Scanner (Black - SE2707) – Elo P/N: E393160
- 2D Barcode Scanner (Black - SE4720) – Elo P/N: E384627
- 2D Barcode Scanner (Black - SE4107) – Elo P/N: E245047
- PCAP Stylus Pen – Elo P/N: E066148
- EMV Cradle for MagTek eDynamo – Elo P/N: E375343
- EMV Cradle for Ingenico RP457c (with Audio Jack, BT and USB) – Elo P/N: E586981
- EMV Cradle for Ingenico RP457c (with BT and USB) – Elo P/N: E710930
- Status Light (Micro-USB Connectivity) – Elo P/N: E644767
- 3D Camera – Elo P/N: E134699
- Webcam – Elo P/N: E201494
- RFID – Elo P/N: E673037
- Elo Edge Connect™ Speaker Bar (Black) – Elo P/N: E894719
Standlar, Montajlar & Kitler
Stands, Mounts & Kits
- Rear Facing display Pole Mount Kit – Elo P/N: E038989
- Tabletop Flip Stand for 10'' & 15'' I-Series – Elo P/N: E924077
- Z20 Stand for 10'' & 15'' I-Series – Elo P/N: E809321
- Shelf Mount Bracket (75mm or 100mm VESA) – Elo P/N: E043382
- Floor Stand (75mm or 100mm VESA) – Elo P/N: E048069
- Pole Mount – 6 inch (75mm or 100mm VESA) – Elo P/N: E047458
- Pole Mount – 12 inch (75mm or 100mm VESA) – Elo P/N: E047663
- Pole Mount – 18 inch (75mm or 100mm VESA) – Elo P/N: E047864
- Pole Mount Bracket (75mm or 100mm VESA) – Elo P/N: E045151
- Power USB to USB-C/DC-IN (2.1 mm) cable – 1.8 m – Elo P/N: E214097
- Power USB to USB-C/DC-IN (2.1 mm) cable – 3 m – Elo P/N: E214282
- mPOS Printer Stand (White) – Elo P/N: E353758
- Elo Stand 1302L (Black, 75 mm VESA) – Elo P/N: E307788
- Wallaby™ POS Stand (Black) – Elo P/N: E949536
- USB-C to USB-C Cable Kit – Elo P/N: E129019
- DVI-D to HDMI Cable Kit – Elo P/N: E538507
- North America Power Cable – C13 – Elo P/N: E593865
- Australia Power Cable – C13 – Elo P/N: E594067
- Europe Power Cable – C13 – Elo P/N: E594264
- Korea Power Cable – C13 – Elo P/N: E594466
- China Power Cable – C13 – Elo P/N: E594670
- Taiwan Power Cable – C13 – Elo P/N: E594869
- Japan Power Cable – C13 – Elo P/N: E793799
- Elo Backpack® 4 (Value Model) – Elo P/N: E393754
- Elo Backpack® 4 (Standard Model) – Elo P/N: E393359
- Z10 POS Stand (75mm VESA) – Elo P/N: E767159
- Wallaby Pro Merchant-facing Display Kit – Elo P/N: E801367
- Small I/O Hub (DC-in, RJ45 LAN, 4×USB-A, 2×USB-C) – Elo P/N: E815044
- 60W Power Brick Kit – Elo P/N: E435091
