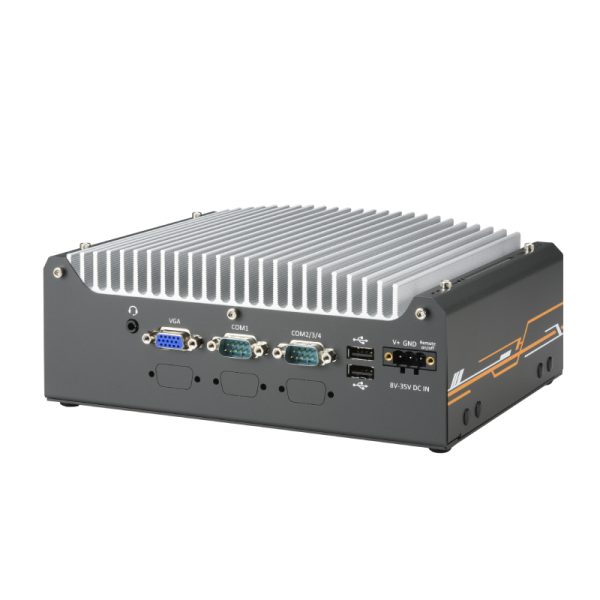

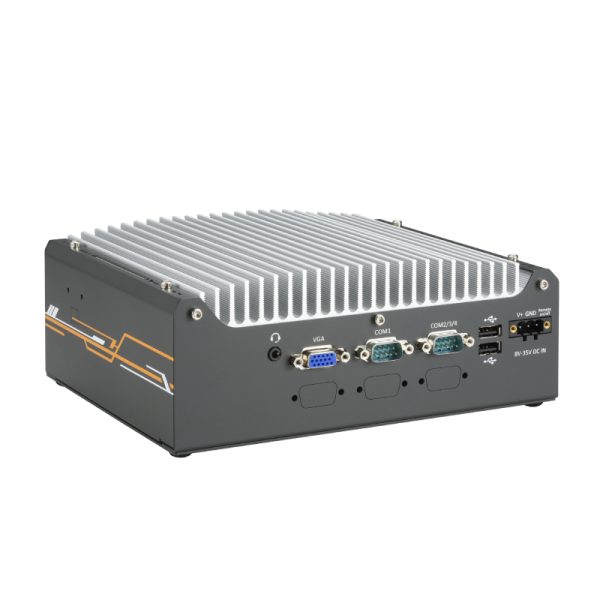

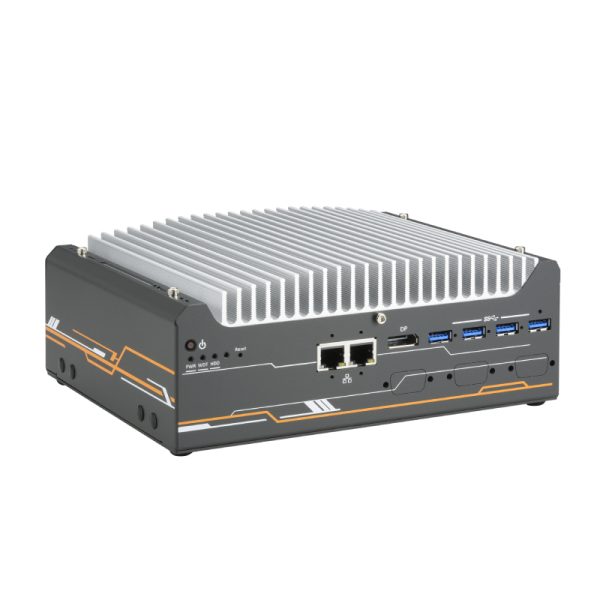

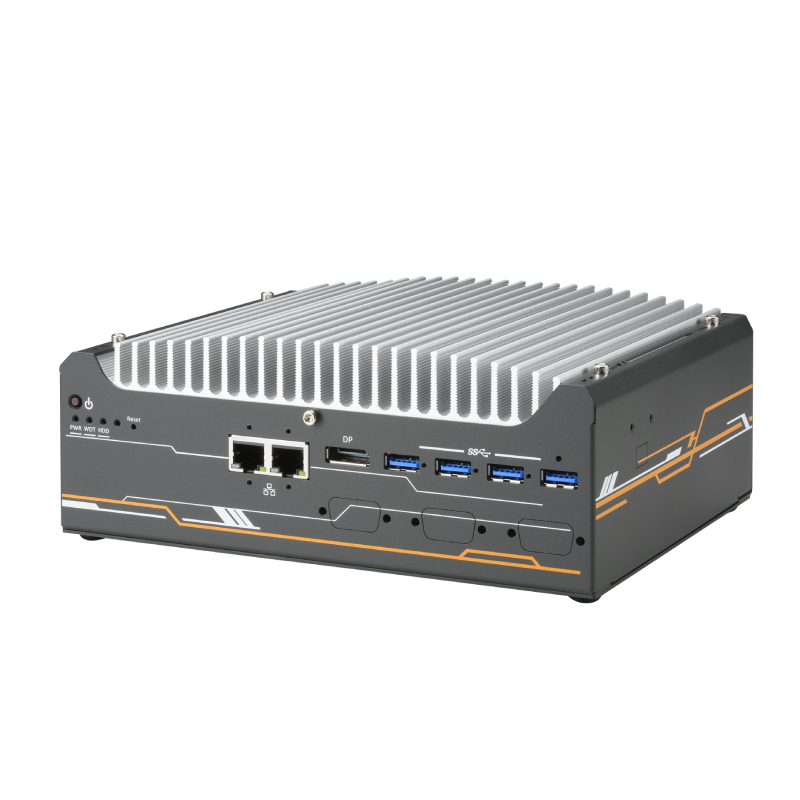

Nuvo-9501 Dayanıklı Endüstriyel Box PC

Intel® 14./13./12. Nesil Core™ 35W/65W LGA1700 İşlemci
Kompakt 212 x 165 x 80 mm ayak izi
Sağlam, -25°C ila 60°C fansız çalışma (yalnızca Nuvo-9505D)
32GB’a kadar DDR4 3200 SODIMM
Vidalı kilitli 2x 2.5GbE ve 4x USB3.2 Gen 1
1x M.2 2280 Gen4 x4 NVMe ve 1x 3.5″/2.5″ SATA HDD/SSD depolama desteği
4-KAN izole DI ve 4-KAN izole DO (yalnızca Nuvo-9505D)
VGA + DP çift ekran çıkışı

Nuvo-9501 Dayanıklı Endüstriyel Box PC Datasheet

Açıklama

Açıklama

Açıklama

Nuvo-9501 Serisi – Intel® 14/13/12. Nesil Kompakt Fansız Bilgisayar

BÜTÇE DOSTU GÜÇ Nuvo-9501 Serisi

Intel® 14/13/12. Nesil
Kompakt Fansız Bilgisayar

Nuvo-9501, Intel® Core™ masaüstü işlemcilerini (35W/65W) ultra kompakt bir gövdede sunan, maliyet odaklı profesyonel bir endüstriyel çözümdür. Önceki nesillere göre 2 kata kadar performans artışı ve yüksek depolama esnekliği ile modern sahalar için tasarlanmıştır.

⬇ Nuvo-9501 Datasheet

İŞLEMCİ

Intel® 14. Nesil'e Kadar

24 Çekirdek / 32 İzlek

BOYUT

212 x 165 x 80 mm

Ultra Kompakt Tasarım

AĞ VE I/O

2x 2.5GbE / 4x USB 3.2

Vidalı Kilitli Güvenli Bağlantı

DEPOLAMA

3.5" HDD & Gen4 NVMe

Geniş Veri Kaydı Kapasitesi

Nuvo-9501 Kompakt Endüstriyel PC

Nuvo-9501 I/O ve Tasarım

01 ÖZELLİKLER

Kompakt Gövdede Maksimum Verimlilik

Intel® 7 Mimarisi ile Güç

En yeni Intel® masaüstü işlemcileri destekleyen Nuvo-9501, fansız bir gövdede sunucu sınıfı işlem gücü sunar.

Emsalsiz Depolama Esnekliği

Hem yüksek hızlı M.2 Gen4 NVMe hem de yüksek kapasiteli 3.5" veya 2.5" SATA HDD/SSD desteği ile geniş veri toplama alanı.

Gelişmiş 2.5G Ethernet

İki adet 2.5GBASE-T portu ile yüksek çözünürlüklü kameralar ve sensörler için saniyede 2.5 Gigabit veri transfer hızı sağlar.

İzole DIO Koruması (9505D)

Nuvo-9505D modeli, 4 kanal izole giriş ve çıkış ile elektriksel gürültüye karşı sisteminizi koruma altına alır.

Fansız Kararlı Çalışma

Nuvo-9505D modeli ile -25°C'den 60°C'ye kadar en zorlu termal koşullarda performans kaybı yaşamadan operasyon imkanı.

Genişleme Soketleri

WiFi 6, 5G/4G veya Google Edge TPU modülleri için iki adet mini-PCIe ve bir adet M.2 E-key yuvası ile tam bağlantı.

Neden Nuvo-9501 Tercih Edilmeli?

Maliyet ve Performans Dengesi

Endüstriyel sahaların temel I/O ihtiyaçlarını karşılarken, yeni nesil işlemci mimarisiyle yatırım geri dönüşünü maksimize eder.

Yer Sıkıntısına Son

Sadece 212 x 165 mm ayak izi ile pano içleri, otonom araç şasileri ve dar kabinler için mükemmel bir yerleşim avantajı sunar.

Yüksek Hızlı Veri Aktarımı

7000 MB/s okuma hızına ulaşan Gen4 NVMe desteği, veri darboğazlarını ortadan kaldırarak akıcı bir deneyim sunar.

02 KULLANIM ALANLARI

Maliyet Odaklı
Akıllı Çözümler

Nuvo-9501, temel endüstriyel fonksiyonları yüksek performanslı bir işlemciyle birleştirerek geniş bir sahada görev alır.

Nuvo-9501 Endüstriyel Uygulama

Veri Toplama & İzleme

3.5" HDD desteği sayesinde büyük boyutlu veri setlerinin veya geçmiş log kayıtlarının yerel olarak saklanması için idealdir.

Akıllı Gözetleme (Surveillance)

Yüksek çekirdek sayısı ve hızlı ağ portları ile birden fazla IP kameranın görüntüsünü işleme ve kaydetme kabiliyeti.

Pano İçi Otomasyon

İnce profili ve DIN-rail montaj desteğiyle elektrik panoları içerisinde merkezi kontrol ünitesi olarak kullanılabilir.

Saha Kontrol Terminalleri

VGA ve DisplayPort üzerinden çift bağımsız ekran çıkışı ile operatör arayüzleri (HMI) ve bilgi terminalleri için güçlü altyapı.

I/O VE BAĞLANTI

Güvenli Bağlantı ve
Esnek İletişim

Vidalı kilit mekanizmasına sahip USB portları ve 2.5G Ethernet çıkışları, sarsıntı direnci gerektiren mobil uygulamalarda kesintisiz veri iletimini garanti eder.

2x 2.5GbE LAN

4x USB 3.2 Gen1

VGA + DisplayPort

Dahili SIM Yuvaları

8V-35V Geniş DC Giriş

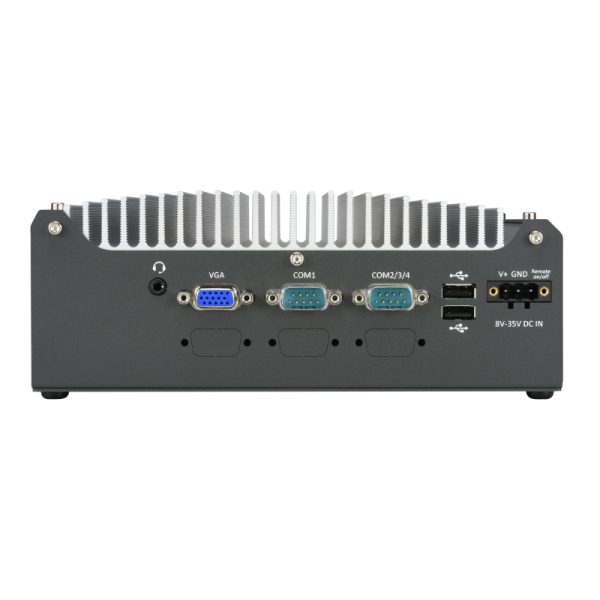

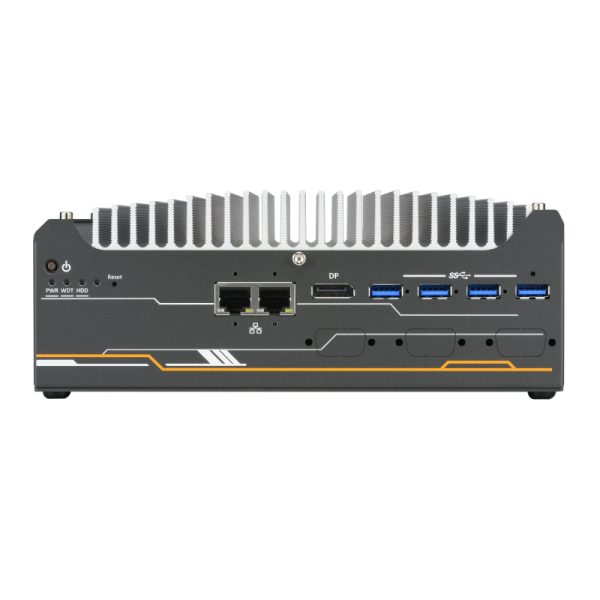

Nuvo-9501 I/O Paneli

1

Hibrit Performans

Intel Core + DDR4 Desteği

2

Benzersiz Depolama

M.2 Gen4 + 3.5" HDD

3

Rugged Güvencesi

-25°C to 60°C Fansız Operasyon

NUVO-9501 ÖNE ÇIKAN ÖZELLİKLER

Intel® 14. Nesil ile
Üstün İşlem Gücü

Supporting Intel® 14th/ 13th/ 12th-Gen Core™ işlemcilerle donatılan Nuvo-9501, 24 çekirdeğe kadar kapasite sunar. Intel® 7 üretim teknolojisi sayesinde önceki nesillere kıyasla %200'e varan performans artışı sağlar.

Neousys Nuvo-9501 / Nuvo-9505D – Teknik Özellikler

06 Teknik Özellikler

Neousys Nuvo-9501 / Nuvo-9505D – Teknik Özellikler

Nuvo-9501 ve Nuvo-9505D; Intel® 12./13./14. Nesil Core™ (LGA1700) işlemci desteği, DDR4 bellek mimarisi ve çift 2.5GbE ağ bağlantısıyla kompakt bir fanless endüstriyel PC platformudur. M.2 NVMe depolama, geniş USB portları ve dahili genişleme yuvalarıyla otomasyon, makine kontrol, görüntüleme ve uç bilişim uygulamalarında esnek entegrasyon sağlar.

Sistem Çekirdeği

İşlemci, Yonga Seti, Grafik, Bellek, TPM

İşlemci (Destek): Intel® 14. Nesil Core™ (LGA1700, 65W/35W TDP) — i9-14900 / 14900T • i7-14700 / 14700T • i5-14500 / 14400 / 14500T • i3-14100 / 14100T
İşlemci (Destek): Intel® 13. Nesil Core™ [1] (LGA1700, 65W/35W TDP) — i9-13900E / 13900TE • i7-13700E / 13700TE • i5-13500E / 13400E / 13500TE • i3-13100E / 13100TE
İşlemci (Destek): Intel® 12. Nesil Core™ (LGA1700, 35W/65W TDP) — i9-12900E / 12900TE • i7-12700E / 12700TE • i5-12500E / 12500TE • i3-12100E / 12100TE • Pentium® G7400E / G7400TE • Celeron® G6900E / G6900TE
Yonga Seti: Intel® H610E platform controller hub
Grafik: Entegre Intel® UHD Graphics 770 (32EU) / 730 (24EU)
Bellek: 1× SODIMM ile 32 GB’a kadar non-ECC DDR4-3200 SDRAM
TPM: fTPM 2.0 desteği

Ethernet

Çift 2.5GbE

Nuvo-9501: 2× 2.5GBASE-T (Intel® I226-V)
Nuvo-9505D: 2× 2.5GBASE-T (Intel® I226-IT)

USB

Yüksek Hızlı Bağlantılar

USB 3.2 Gen1: 4× (5 Gbps)
USB 2.0: 2×

Görüntü Çıkışları

VGA + DisplayPort

VGA: 1× (1920×1200’e kadar)
DisplayPort: 1× (4096×2304’e kadar)

Seri Portlar

Programlanabilir COM

COM1: 1× RS-232/422/485 (yazılımla programlanabilir)
COM2/COM3/COM4: 3× 3-wire RS-232 veya 1× RS-422/485 (COM2)

Ses

Mikrofon + Hoparlör

Audio: 1× 3.5 mm jak (mic-in & speaker-out)

Dijital I/O

İzole DI/DO (Model Bazlı)

İzole DIO: 4 kanal izole DI + 4 kanal izole DO (yalnızca Nuvo-9505D)

Dahili Genişleme

mini-PCIe + M.2 (Wi-Fi/TPU)

Mini PCI Express: 2× full-size mini PCIe (dahili SIM soketli)
M.2 E-Key: 1× M.2 2230 E-Key (WiFi5/WiFi6 veya Google Edge TPU modülü için)

Depolama

SATA + NVMe

SATA: 1× dahili SATA (3.5" HDD veya 2.5" HDD/SSD)
M.2: 1× M.2 2280 M-Key (PCIe Gen4×4) – NVMe SSD

Güç

DC Giriş + Uzaktan Aç/Kapat

DC Giriş: 1× 3-pin takılabilir terminal blok ile 8–35V DC
Kontrol: Remote on/off control desteği

Mekanik

Boyutlar & Ağırlık

Boyutlar: 212 (G) × 165 (D) × 80 (Y) mm
Ağırlık: 2.5 kg

Montaj

Kurulum Seçenekleri

Montaj: Duvar montaj (opsiyonel) veya DIN-ray montaj (opsiyonel)

Çevresel Dayanıklılık

Sıcaklık, Nem, Titreşim, Şok, EMC

Çalışma Sıcaklığı (35W CPU): −10°C ~ +60°C (Nuvo-9501) • −25°C ~ +60°C (Nuvo-9505D) [2]

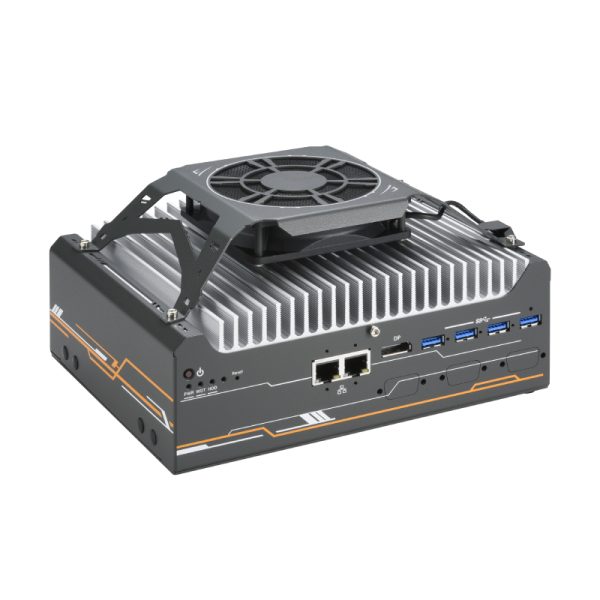

Çalışma Sıcaklığı (65W CPU): −10°C ~ +60°C (Nuvo-9501) • −25°C ~ +60°C (Nuvo-9505D) [2][3] (50°C üzeri ortamlar için opsiyonel fan kiti önerilir)
Depolama: −40°C ~ +85°C
Nem: %10 ~ %90 RH, yoğuşmasız
Titreşim: MIL-STD-810H, Method 514.8, Category 4
Şok: MIL-STD-810H, Method 516.8, Procedure I
EMC: CE/FCC Class A (EN 55032 & EN 55035’e göre)

Notlar

Teknik Dipnotlar

[1] Sistemlerin 13. Nesil işlemcileri tanıması için BIOS güncellemesi gerekebilir. Detay için Neousys Technology ile iletişime geçiniz.
[2] 0°C altı çalışma koşulları için geniş sıcaklık aralığına uygun HDD/SSD kullanılması gerekir.
[3] 65W işlemciler için, ortam sıcaklığı 50°C’nin üzerindeyse opsiyonel fan kiti kullanımı önerilir.
