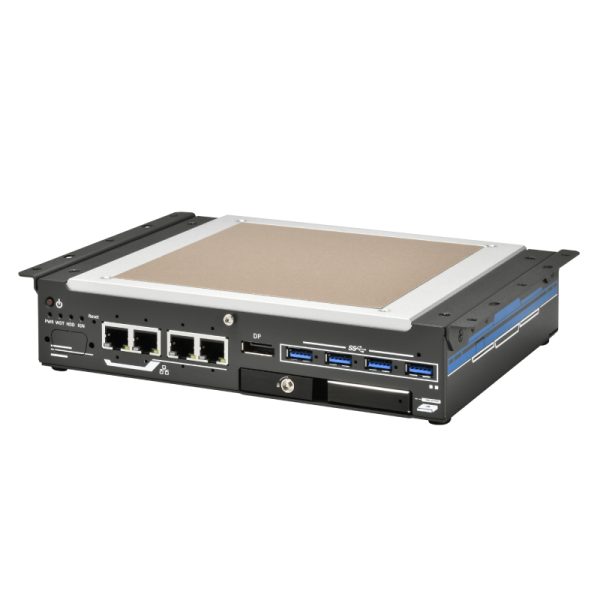

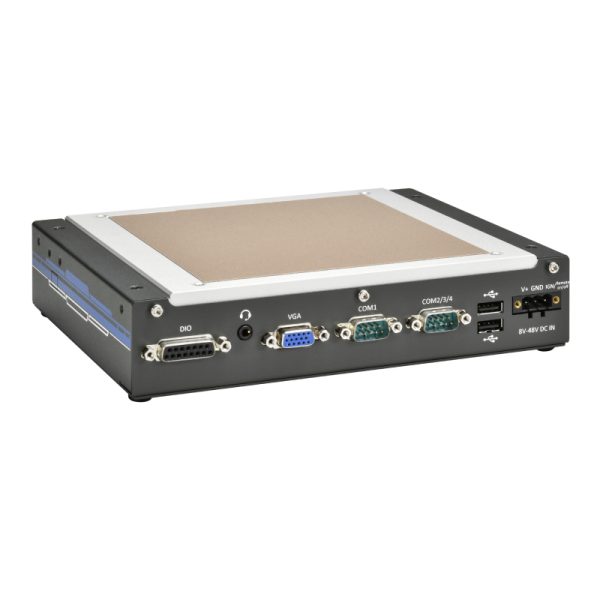

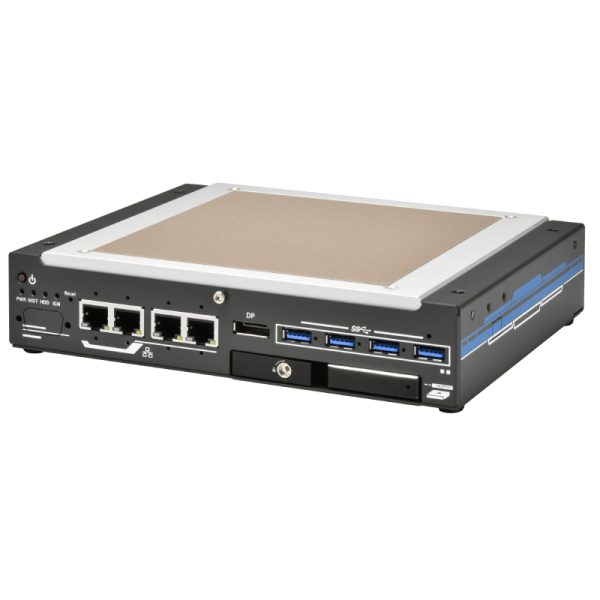

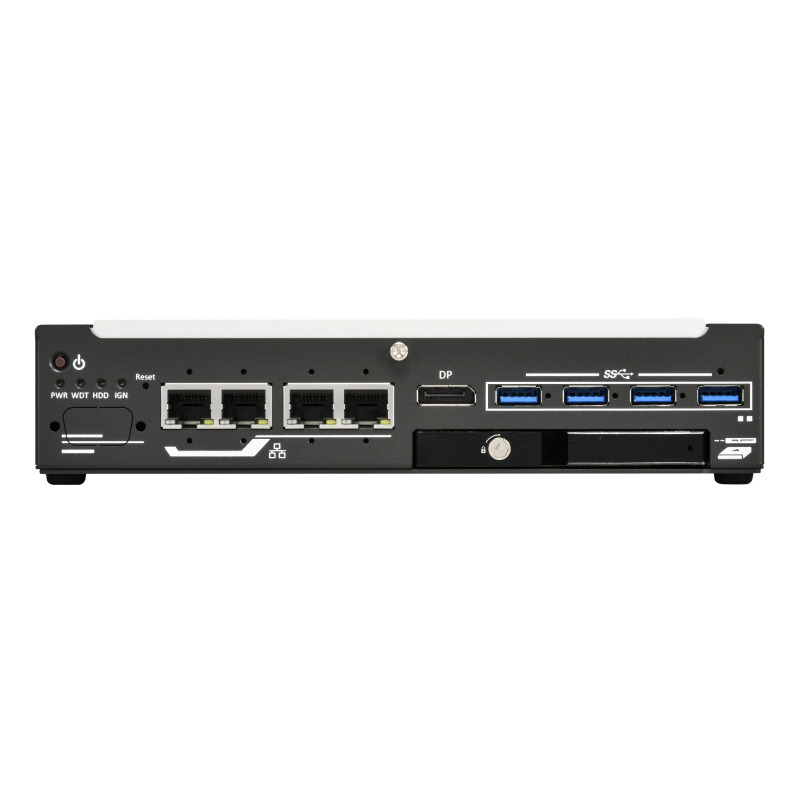

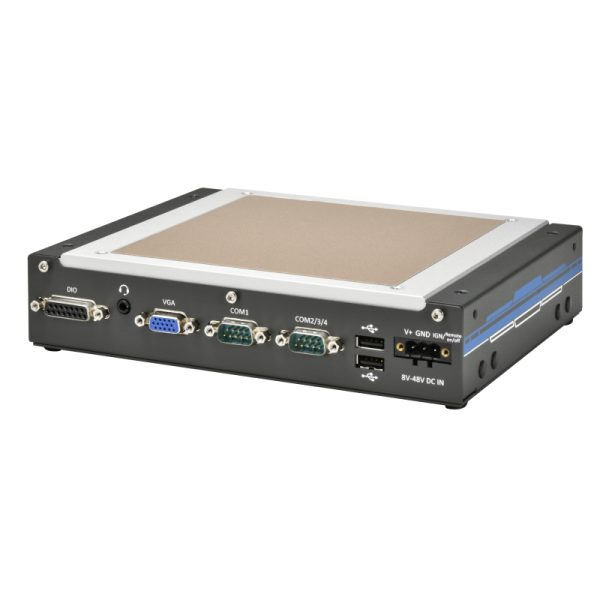

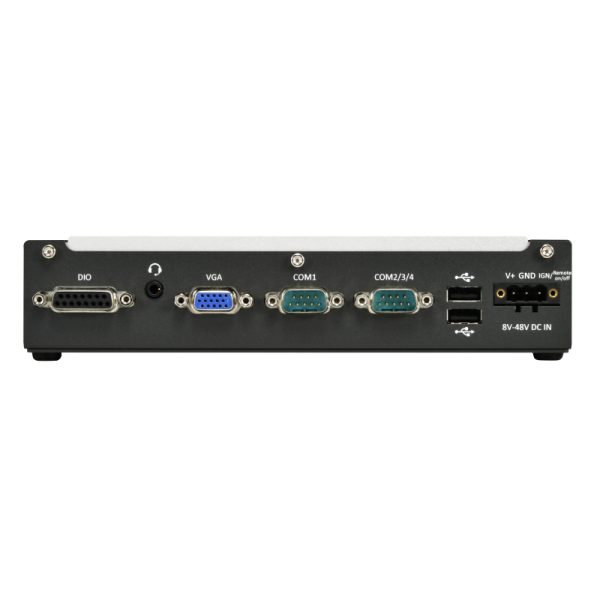

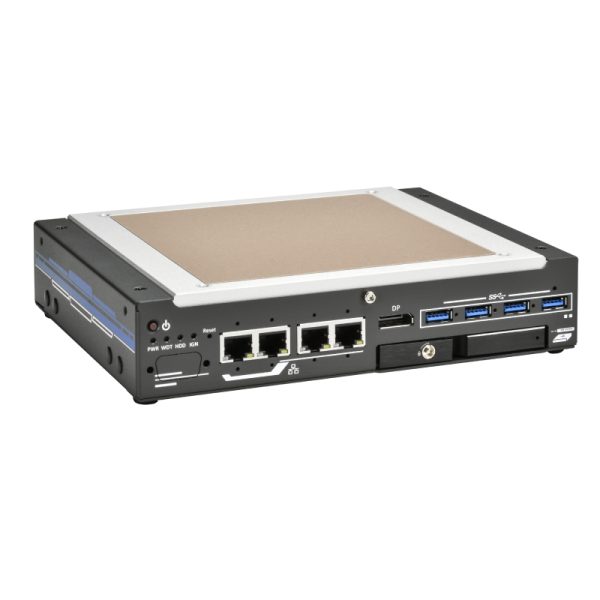

Nuvo-9531-FT Dayanıklı Endüstriyel Box PC

  • 212 x 165 x 45 mm düşük profilli, üst düz düz ısı emici tasarım
  • Intel® 14./13./12. Nesil Core™ 65W/35W LGA1700 İşlemci
  • Sağlam, -25°C ila 60°C fansız çalışma
  • Opsiyonel PoE+ ile 4x 2.5GbE ve vidalı kilitli 4x USB3.2 Gen 1
  • Depolama için 1x M.2 2280 Gen4 x4 NVMe ve 1x sıcak takaslanabilir HDD yuvası
  • 4-KAN izole DI ve 4-KAN izole DO
  • VGA + DP çift ekran çıkışı
  • Opsiyonel ateşleme güç kontrolü

Nuvo-9531-FT Dayanıklı Endüstriyel Box PC Datasheet

Açıklama

Açıklama

Nuvo-9531-FT – Intel® 14. Nesil Flattop Soğutmalı Kompakt Bilgisayar
FLATTOP SOĞUTMA Nuvo-9531-FT

Intel® 14. Nesil Core™
Düz Yüzeyli Fansız Bilgisayar

Nuvo-9531-FT, kapalı metal kabinler, su geçirmez kutular ve havalandırması olmayan dar alanlar için tasarlanmış özel bir pasif soğutma mimarisine sahiptir. Düz soğutma bloğu (Flattop) sayesinde ısıyı doğrudan dış yüzeye aktararak dördüncü nesil Intel işlemci performansını darlık sınırlarını aşarak sunar.

⬇ Nuvo-9531-FT Datasheet
PLATFORM
Intel® 14/13/12. Nesil
24 Çekirdekli Üstün Güç
SOĞUTMA
Flattop Heatsink Tasarımı
Kabine Doğrudan Isı Transferi
TASARIM
45 mm Ultra Düşük Profil
Sadece 212 x 165 x 45 mm
DEPOLAMA
Hot-swappable HDD Tray
Çalışırken Değiştirilebilir Sürücü
Nuvo-9531-FT Flattop Computer
Nuvo-9531-FT Termal Yönetim
01 ÖZELLİKLER

Kapalı Ortamlar İçin Yenilikçi Termal Çözüm

Flattop Soğutma Bloğu

Üst kısımdaki düz soğutma yüzeyi ve termal ped ile ısıyı monte edildiği kabinin dış yüzeyine etkili bir şekilde iletir.

Intel® 14. Nesil Performansı

Alder Lake/Raptor Lake mimarisiyle önceki nesillere göre neredeyse iki kat performans artışı ve yüksek verimlilik.

Dört Adet 2.5G Ethernet

IP kameralar ve yüksek hızlı sensörler için opsiyonel PoE+ destekli, saniyede 2.5 Gigabit hızında dört adet LAN portu.

Hot-swappable HDD Tepsisi

Sistemi kapatmadan veya kasayı açmadan depolama sürücüsünü saniyeler içinde değiştirebilme imkanı.

PCIe Gen4 x4 NVMe Desteği

7000 MB/s okuma/yazma hızına ulaşan yeni nesil M.2 yuvası ile veri yoğun uygulamalarda maksimum hız.

İzole DIO ve COM Koruması

8 kanallı izole Digital I/O ve yazılım ayarlı seri portlar ile endüstriyel haberleşmede elektriksel güvenlik.

Neden Nuvo-9531-FT?

Havalandırmasız Alanlar İçin Tek Çözüm

Geleneksel kanatlı soğutucuların yetersiz kaldığı tamamen sızdırmaz kutular ve patlamaya dayanıklı kasalar için optimize edilmiştir.

Ultra Düşük Profil Avantajı

Sadece 45 mm yüksekliği ile robot kollarının içi veya yol kenarı dar panolar gibi en kısıtlı montaj alanlarına sığar.

Genişletilebilir Kablosuz Bağlantı

5G/4G modülleri ve WiFi 6E için ayrılmış M.2 ve mini-PCIe yuvalarıyla sahadan merkeze kesintisiz veri aktarımı.

02 KULLANIM ALANLARI

Sıkışık ve İzole
Noktaların Akıllı Beyni

Nuvo-9531-FT, ısıl tahliyenin imkansız göründüğü kapalı alanlarda yüksek işlemci gücü gerektiren projeleri hayata geçirir.

Nuvo-9531-FT Kabin İçi Uygulama

Kapalı Pano Entegrasyonu

Havalandırma kanalı açmanın mümkün olmadığı, tozdan veya sudan tamamen izole edilmiş kontrol panoları için ideal.

Patlamaya Dayanıklı Kasalar

Tehlikeli ortamlarda kullanılan kalın çelik ATEX kasaların içine monte edilerek ısıyı kasa dışına tahliye eder.

Akıllı Şehir & Yol Kenarı

Sıcağa ve kısıtlı alana maruz kalan yol kenarı kabinlerinde trafik analizi ve görüntüleme işlemleri için dayanıklı çözüm.

Otonom Araç & AMR

Robotların şasi içi bölmelerinde, doğrudan metal gövdeye temas ederek ısınma sorunu olmadan yüksek performans sağlar.

I/O VE BAĞLANTI

Dar Gövdede Zengin
Kamera ve Sensör Portları

Düşük profiline rağmen Nuvo-9531-FT, dört adet 2.5G Ethernet ve dört adet USB 3.2 portuyla gelişmiş makine vizyonu sistemlerini destekler. Vidalı kilit mekanizmaları sarsıntıya karşı tam koruma sunar.

4x 2.5GbE PoE+
4x USB 3.2 Gen1
VGA + DisplayPort
8-CH İzole DIO
Ignition Power Control
Nuvo-9531-FT I/O Detayları
1
İletken Soğutma
Flattop Isı Transferi
2
Yeni Nesil İşlem
Intel 14th Gen + Gen4 NVMe
3
Saha Dayanıklılığı
Hot-swap + Geniş Sıcaklık
NUVO-9531-FT ÖNE ÇIKAN ÖZELLİKLER
Flattop Tasarımıyla
Isı İletim Devrimi
Nuvo-9531-FT'nin düz üst yüzeyi, metal bir panele monte edildiğinde ısıyı doğrudan panel üzerinden dış ortama yayar. Bu yöntem, geleneksel konveksiyonel soğutmanın çalışmadığı sızdırmaz ortamlarda sistemin %100 yükte bile serin kalmasını sağlar.
Neousys (4×2.5GbE + PoE+) – Teknik Özellikler
06 Teknik Özellikler

Neousys (4×2.5GbE + PoE+) – Teknik Özellikler

Bu sistem; Intel® 12./13./14. Nesil Core™ (LGA1700) işlemci desteği, 4× 2.5GbE Ethernet ve opsiyonel PoE+ (toplam 100W) güç bütçesiyle ağ yoğun uygulamalar için tasarlanmış kompakt bir fanless endüstriyel PC platformudur. DDR4 bellek mimarisi, M.2 NVMe depolama ve genişleme yuvaları sayesinde otomasyon, görüntüleme ve edge bilişim projelerinde esnek entegrasyon sağlar.

Sistem Çekirdeği
İşlemci, Yonga Seti, Grafik, Bellek, TPM
  • İşlemci (Destek): Intel® 14. Nesil Core™ (LGA1700, 65W/35W TDP) — i9-14900 / 14900T • i7-14700 / 14700T • i5-14500 / 14400 / 14500T • i3-14100 / 14100T
  • İşlemci (Destek): Intel® 13. Nesil Core™ (LGA1700, 65W/35W TDP) — i9-13900E / 13900TE • i7-13700E / 13700TE • i5-13500E / 13400E / 13500TE • i3-13100E / 13100TE
  • İşlemci (Destek): Intel® 12. Nesil Core™ (LGA1700, 35W/65W TDP) — i9-12900E / 12900TE • i7-12700E / 12700TE • i5-12500E / 12500TE • i3-12100E / 12100TE • Pentium® G7400E / G7400TE • Celeron® G6900E / G6900TE
  • Yonga Seti: Intel® H610E platform controller hub
  • Grafik: Entegre Intel® UHD Graphics 770 (32EU) / 730 (24EU)
  • Bellek: 1× SODIMM ile 32 GB’a kadar non-ECC DDR4-3200 SDRAM
  • TPM: dTPM 2.0 desteği
Ethernet
4× 2.5GbE
  • Portlar: 4× 2.5GBASE-T (Intel® I226-IT)
PoE+
Opsiyonel Güç Besleme
  • Standart: Opsiyonel IEEE 802.3at PoE+ PSE
  • Kapsam: 4× 2.5GbE port için
  • Toplam Bütçe: 100 W güç bütçesi
USB
USB 3.2 + USB 2.0
  • USB 3.2 Gen1: 4× (5 Gbps)
  • USB 2.0: 2×
Görüntü Çıkışları
VGA + DisplayPort
  • VGA: 1× (1920×1200’e kadar)
  • DisplayPort: 1× (4096×2304’e kadar)
Seri Portlar
Programlanabilir COM
  • COM1: 1× RS-232/422/485 (yazılımla programlanabilir)
  • COM2/COM3/COM4: 3× 3-wire RS-232 veya 1× RS-422/485 (COM2)
Ses
Mic-in & Speaker-out
  • Audio: 1× 3.5 mm jak (mikrofon girişi & hoparlör çıkışı)
Dijital I/O
İzole DI/DO
  • İzole DIO: 4 kanal izole DI + 4 kanal izole DO
Dahili Genişleme
mini-PCIe + M.2 (Wi-Fi/TPU)
  • Mini PCI Express: 2× full-size mini PCIe (dahili SIM soketli)
  • M.2 E-Key: 1× M.2 2230 E-Key (WiFi5/WiFi6 veya Google Edge TPU modülü için)
Depolama
Hot-swap SATA + NVMe
  • 2.5" SATA Tepsi: 1× hot-swappable (7mm HDD/SSD uyumlu)
  • M.2: 1× M.2 2280 M-Key (PCIe Gen4×4) – NVMe SSD
Güç
DC Giriş + Kontak (Ignition) Opsiyonu
  • DC Giriş: 1× 3-pin takılabilir terminal blok ile 8–48V DC
  • Ignition: Opsiyonel kontak (ignition) güç kontrol desteği
Mekanik
Boyutlar & Ağırlık
  • Boyutlar: 212 (G) × 165 (D) × 45 (Y) mm
  • Ağırlık: 2.4 kg
Montaj
Kurulum Seçeneği
  • Montaj: Duvar montaj (opsiyonel)
Çevresel Dayanıklılık
Sıcaklık, Nem, Titreşim, Şok, EMC
  • Çalışma Sıcaklığı (35W CPU): −25°C ~ +60°C [1][2]
  • Çalışma Sıcaklığı (65W CPU): −25°C ~ +60°C [1][2] (35W TDP olarak yapılandırıldığında)
  • Depolama: −40°C ~ +85°C
  • Nem: %10 ~ %90 RH, yoğuşmasız
  • Titreşim: MIL-STD-810H, Method 514.8, Category 4
  • Şok: MIL-STD-810H, Method 516.8, Procedure I
  • EMC: CE/FCC Class A (EN 55032 & EN 55035’e göre)
Notlar
Teknik Dipnotlar
  • [1] Sıfırın altındaki çalışma koşulları için geniş sıcaklık aralığına uygun HDD veya SSD kullanılması gerekir.
  • [2] Sistem, kabin içi koşulları simüle etmek amacıyla yüksek sıcaklık ortamında 60(G) × 60(D) × 0.3(Y) cm ölçülerinde bir alüminyum panele monte edilerek test edilmiştir. Daha fazla bilgi için kullanıcı kılavuzuna bakınız.
