Dokunmatik Monitör
Parça Numaraları
Dokunmatik Seçenekleri
- TouchPro PCAP (şeffaf, anti-friction): E104723
- TouchPro PCAP (anti-glare): E104912
- IR (anti-glare): E105106
- Kasa Rengi: Siyah

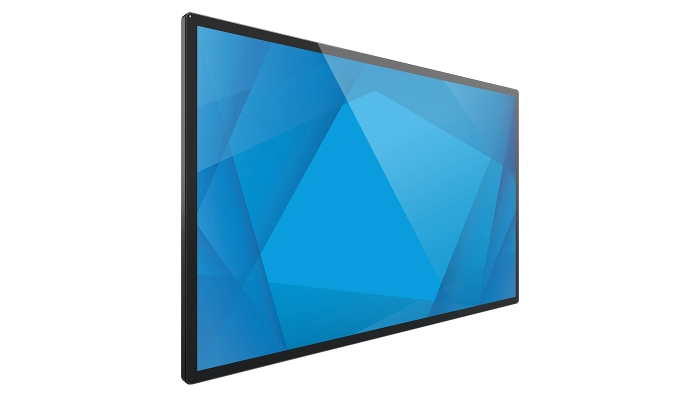

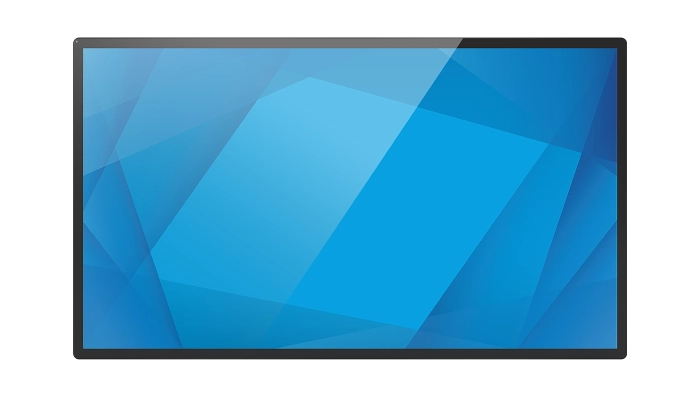

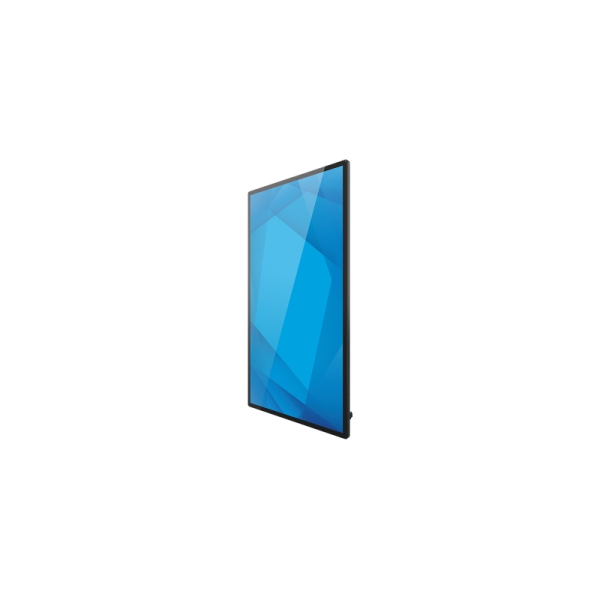

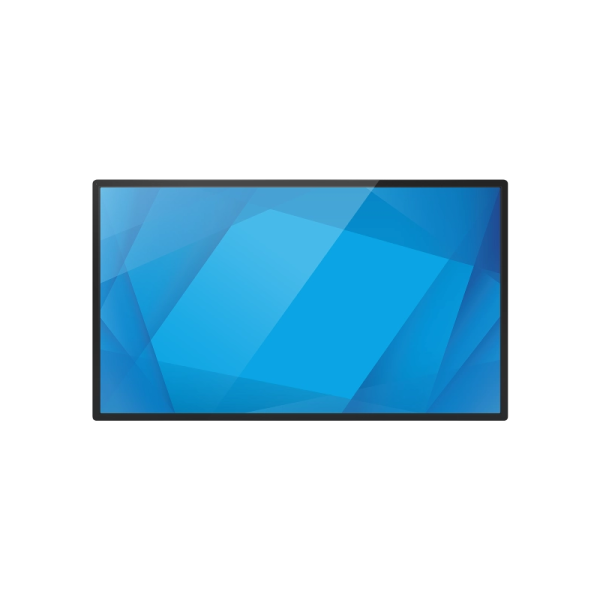

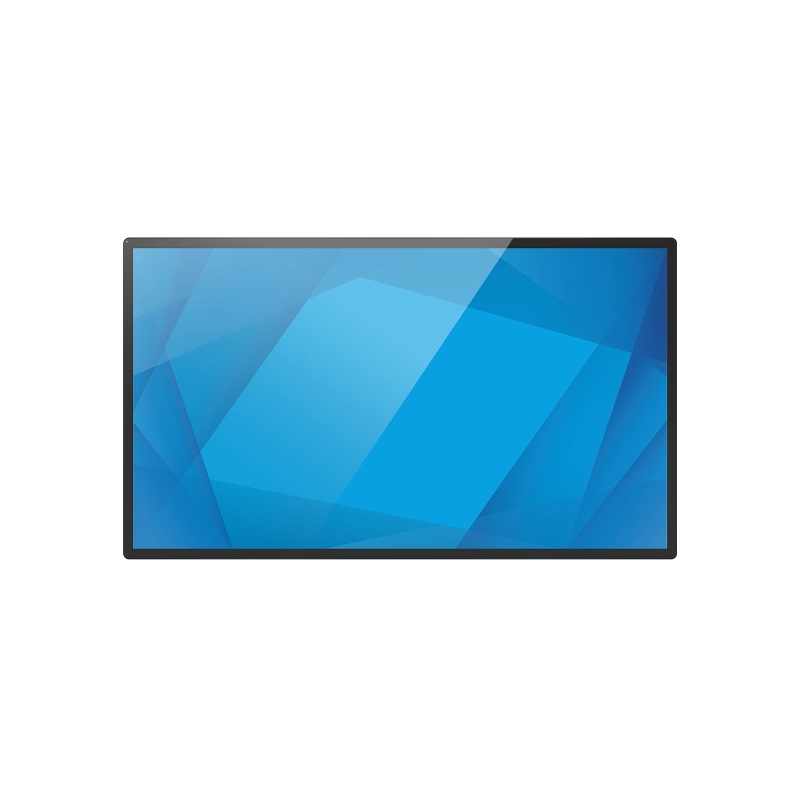

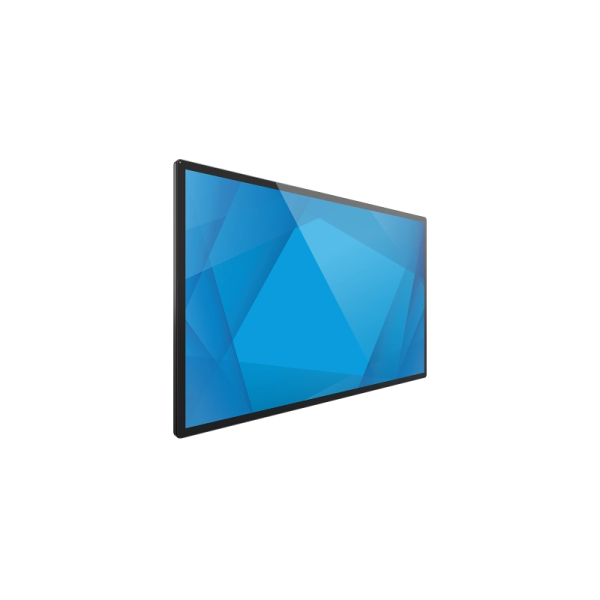

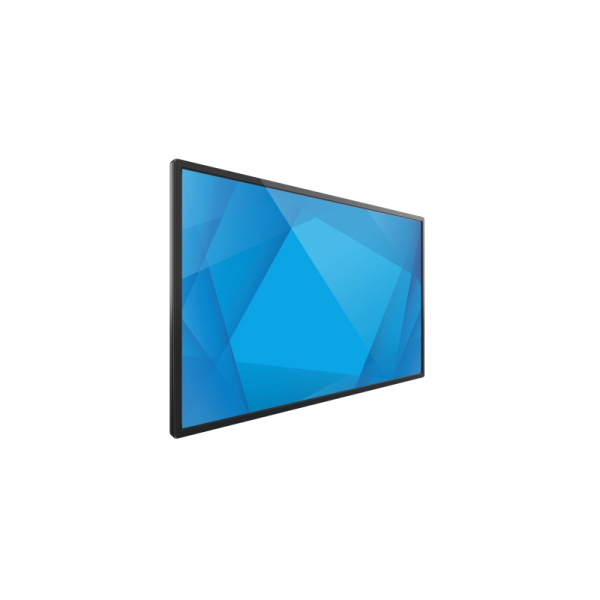

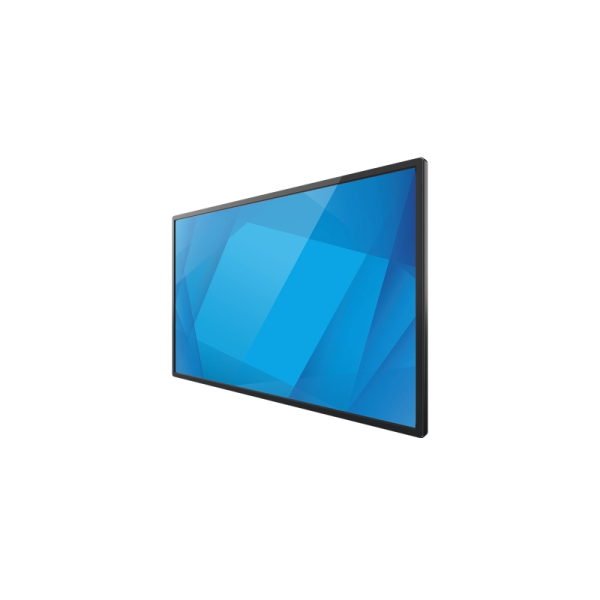

Elo 6554L 4K 65″ IDS
- 40 Noktalı Multitouch: Aynı anda 40 noktada kusursuz etkileşim.
- USB-C Kolaylığı: Tek kabloyla hem görüntü hem dokunmatik iletimi.
- 24/7 Çalışma: Kesintisiz operasyonlar için profesyonel dayanıklılık.
- Touch Thru: 6 mm kalınlığa kadar cam arkasından çalışabilme.
- Palm Rejection: Avuç içini algılamayan doğal dokunmatik deneyimi.
- Full HD & Yüksek Kontrast: 3000:1 kontrast ile kristal netliğinde içerik.
- AiO Dönüşümü: Elo Backpack modülleriyle anında bilgisayara dönüşüm.
- IK07 Dayanıklılık: Kamusal alanlar için darbelere karşı ekstra direnç.
- Uzaktan Yönetim: EloView ve Crestron ile merkezi kontrol imkanı.
- Akıllı Sensör: Işığa göre otomatik parlaklık ve enerji verimliliği.
Elo 6554L 4K 65″ IDS Datasheet
Açıklama
Açıklama
4K
65”
40 TOUCH
6554L • İNTERAKTİF EKRAN
6554L 65” (4K)
İnteraktif Dokunmatik Ekran
Elo 6554L 65” dokunmatik ekran; etkileşimi her ortama taşır. 40 eşzamanlı dokunuş desteği, yüksek tepki hızı ve sürtünmeyi azaltan (anti-friction) cam yüzeyiyle kullanıcı deneyimini önceliklendirir. Elo Backpack veya BrightSign medya oynatıcı ile birleştirerek bu ekranı kolayca “hayat boyu” bir 65” tablete dönüştürebilirsiniz.
Elo 6554L DatasheetDOKUNMATİK
TouchPro® PCAP: 40 Touch
IR Opsiyonu: 20 Touch
ÇÖZÜNÜRLÜK
3840 × 2160 @ 60 Hz
10-bit (1.07B renk)
PARLAKLIK
500 nit (Panel)
430 nit (PCAP) / 450 nit (IR)
GÜÇ TÜKETİMİ
Tipik Açık: 160 W
Uyku: 2.3 W • Kapalı: 0.28 W
GÜVENİLİRLİK
50.000 saat MTBF
3 yıl garanti + AUR
01 ÖZELLİKLER
Daha büyük etkileşim alanı. Daha güçlü saha etkisi.
4K UHD Görüntü
3840×2160 çözünürlük; büyük ekranda daha net metin, daha keskin görsel ve daha güçlü etkileşim hedefler.
TouchPro® PCAP / IR Seçenekleri
PCAP modelde 40 touch + palm rejection + touch thru; IR modelde 20 touch desteği. Uygulama senaryonuza göre doğru dokunmatik teknolojisini seçin.

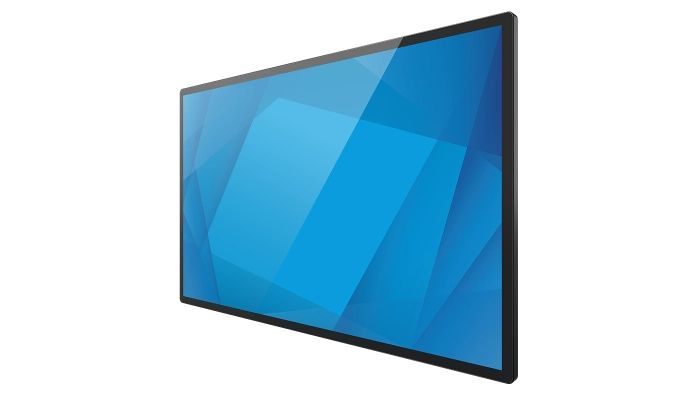

Arka Tarafta “Tertemiz” Kurulum
PC montajı için VESA, güç adaptörü & kablo montajı, harici PC güç passthrough ve gömülü kablo yönlendirme ile düzenli kurulum.
Elo Edge Connect
4× Micro-USB 2.0 Edge Connect; aynı anda çevre birimlerini çalıştırmaya yardımcı olur. 1.2A ile aksesuar besleme kolaylaşır.
IoT Kontrol + Cihaz Yönetimi
Entegre IoT kontrol; EloView®, Crestron veya MDM platformlarıyla API üzerinden yönetim imkânı sağlar.
Dahili Ses (2×10W)
2×10W stereo hoparlör; kalabalık alanlarda daha güçlü ses performansı sunar.
6554L Neden Tercih Ediliyor?
24/7 Ticari Kullanım
Yüksek trafikli alanlarda kesintisiz kullanım hedefiyle tasarlandı. Uzatılmış ürün yaşam döngüsü ve global sertifikasyonlarla uzun vadeli yatırım planına uygundur.
“Hayat Boyu Tablet” Deneyimi
Elo Backpack veya BrightSign ile; perakende, self-service, wayfinding ve sağlık senaryolarında büyük ekran etkileşimi kolaylaştırır.
EloCare + AUR
3 yıl garantiye AUR (advance unit replacement) dahildir. (AUR: ABD & EMEA için geçerlidir.)
02 KULLANIM ALANLARI
6554L’nin
Kullanım Alanları
32” ile 65” aralığındaki interaktif dijital tabela ailesinde 6554L; maksimum boyut ve 4K çözünürlük ile uzaktan algılanabilirlik, etkileyici sunum ve çoklu kullanıcı etkileşimi gerektiren alanlarda öne çıkar. Duvar, kiosk içi ve tabletop kurulumlarda; yatay/dikey/tabletop montaj seçenekleriyle esnek konuşlanır.
Perakende
Marka deneyimi, kampanya etkileşimi ve ürün yönlendirme alanlarında maksimum görünürlük.
Self-Service
Kiosk, sıra yönetimi ve kayıt ekranlarında büyük ekran avantajı ve çoklu kullanıcı etkileşimi.
Wayfinding
AVM/kampüs/bina yönlendirme çözümlerinde net harita ve kolay dokunmatik deneyim.
Sağlık
Bilgilendirme, yönlendirme ve etkileşimli içerik noktaları için güçlü görsel alan.
BAĞLANTI
4K içerik için
doğru portlar, doğru kurulum
6554L; 2× HDMI 2.0, DisplayPort 1.4, USB-C (dokunmatik kontrol + video), USB-A (Wi-Fi adaptör), RJ45 (IoT LAN), RJ45 (opsiyonel OSD remote), 3.5mm TRS (RS232/MDC) ve kulaklık çıkışı gibi bağlantılar sunar. 4× Elo Edge Connect Micro-USB 2.0 ile aksesuar eklemek kolaydır.

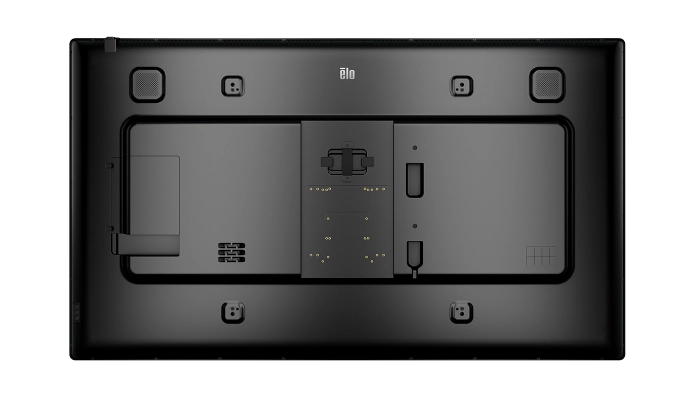

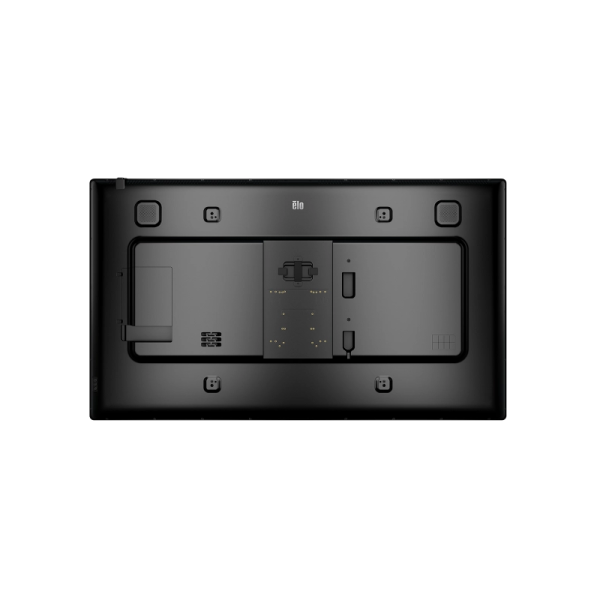

MONTAJ
Büyük ekranı güvenle taşıyan
VESA 600×600 altyapısı

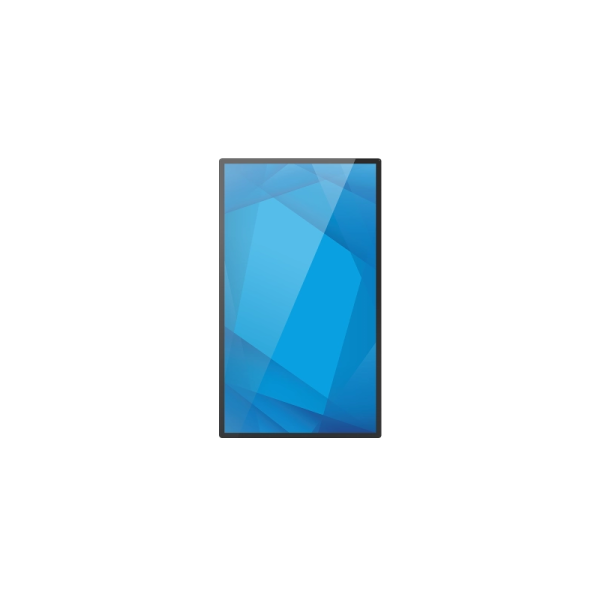

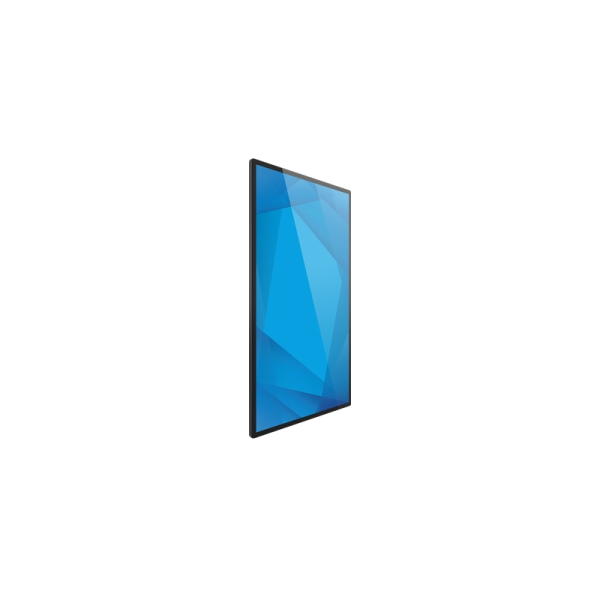

6554L; VESA 600×600 (M8) ile duvara veya kiosk gövdesine profesyonel şekilde entegre edilebilir. Yatay, dikey ve tabletop kurulum destekleri; farklı senaryolara uygun esneklik sağlar.
“Touch thru” kabiliyetiyle ekranı ayna arkasına, tezgâh içine veya tamamen kapalı kiosk gövdesi arkasına yerleştirerek dayanıklılığı ve estetiği artırabilirsiniz.
1
Cihaz Yönetimi
EloView® / MDM / API
2
Görüntü Etkisi
4K • 65” • 500 nit
3
Güvenilirlik
MTBF • Garanti • AUR
6554L ÖNE ÇIKANLAR
EloView® ile
uzaktan cihaz yönetimi
Entegre IoT kontrol sayesinde 6554L; EloView®, Crestron veya tercih ettiğiniz MDM çözümü üzerinden API’lerle yönetilebilir. Cihaz ayarlarını uzaktan yönetmek, filonuzu standartlaştırmak ve sahadaki operasyonu kolaylaştırmak için güçlü bir altyapıdır.
06 Teknik Özellikler
6554L 64.5" (4K) İnteraktif Ekran – Teknik Özellikler
64.5 inç 4K çözünürlük, TouchPro™ PCAP veya IR dokunmatik seçenekleri, USB-C ile dokunmatik kontrol + görüntü girişi, gelişmiş OSD yönetimi ve dahili IoT kontrol altyapısıyla; dijital deneyim, eğitim, perakende ve kurumsal alanlarda 7/24 çalışmaya uygun ticari sınıf interaktif ekrandır.
Dokunmatik
Kapasite, Palm Rejection ve Touch Thru
- PCAP: TouchPro® Projected Capacitive – 40 dokunuş, palm rejection ve Touch Thru desteği
- Infrared (IR): 20 dokunuş
- Dokunmatik Arayüzü: USB-C
Ekran
Panel Özellikleri
- Diyagonal: 64.5" (Active matrix TFT LCD, LED)
- Aktif Alan: 56.2" × 31.6" / 1428.48 mm × 803.5 mm
- En/Boy: 16:9
- Çözünürlük: 3840 × 2160 @ 60 Hz
- Görüş Açısı: Yatay ±89° (178° toplam) / Dikey ±89° (178° toplam)
- Renk: 10-bit (1.07 milyar)
- Yanıt Süresi (tipik): 8 ms
- Kontrast: 1100:1
Parlaklık
Tipik Değerler
- LCD Panel: 500 nit
- PCAP: 430 nit
- IR: 450 nit
Video Giriş Frekansı
Senkron Aralığı
- Yatay Sync: (FHD) 30 – 135 kHz
- Dikey Sync (frame rate): 24 – 64 Hz
Desteklenen Çözünürlükler
Uyumluluk Modları
- 640×480 60 Hz; 800×600 56/60 Hz; 1024×768 60 Hz
- 1280×720 60 Hz; 1280×960 60 Hz; 1280×1024 60 Hz
- 1920×1080 50/60 Hz; 2560×1440 60 Hz; 2560×1600 60 Hz
- 3840×2160 30/60 Hz
Compute Montaj Seçenekleri
PC / Medya Oynatıcı Entegrasyonu
- Elo Backpack 4 & 5 (Android): destekli
- Elo Backpack (Intel): destekli
- Intel NUC: 100 mm × 100 mm VESA montaj plakası ile
- BrightSign: XT/XD/XC/HD serisi player uyumu
Dahili IoT Kontrol
Uzaktan Yönetim ve Entegrasyon
- EloView: Elo Cloud kontrol desteği
- Crestron: Crestron Connected V2 desteği
- Not: Kaynak port kilidi ayarı, EloView’a bağlanınca senkronize edilebilir.
OSD (Ekran Üstü Menü)
Menüler ve Ayarlar (Özet)
- Başlangıç: Dil seçimi, saat ayarı, saat dilimi
- Kaynak Seçimi: HDMI-1, HDMI-2, DisplayPort, USB-C
- Video: Port keşfi, parlaklık, kontrast, siyah seviyesi, keskinlik, en/boy
- Renk: Renk sıcaklığı, renk sensörü, kullanıcı preset, resim modları, HDMI full range
- Ses: Çıkış seçimi, sessize alma, seviye
- Bilgi: Monitör, sıcaklık, IoT ağ durumu, IoT hata mesajı, yardım & destek
- Güç: Elektrik kesintisi davranışı, güç kilidi, enerji tasarrufu, durum ışığı, HDMI CEC
- Zaman: Aç/Kapa zamanlama
- OSD Ayarları: Varsayılanlara dön, süre, dil, kilit, portre döndürme, Touch Thru, tabletop
- Konfigürasyon: Kaynak port kilidi, FW güncelleme (OTA veya USB), IoT bağlantı & ağ saat senkronu
- Detaylar için kullanıcı kılavuzuna bakınız.
I/O Portları
Bağlantılar
- HDMI: 2 × HDMI 2.0
- USB-C: Dokunmatik kontrol + video girişi
- USB-A: Sadece Wi-Fi adaptör için
- RJ45: 1 × IoT LAN portu
- RJ45: 1 × opsiyonel OSD uzaktan kumanda
- DisplayPort: 1 × DisplayPort 1.4
- 3.5 mm TRS: RS232/MDC için
- 3.5 mm Ses: Kulaklık çıkışı
- Elo Edge Connect: 4 × Micro USB 2.0
Kontrol Tuşları
Cihaz Üzerinden Kontrol
- Güç
- Video Kaynağı Seçimi
- OSD (Ekran Üstü Menü)
Ses
Dahili Hoparlör
- Hoparlör: 2 × 10 W stereo
- Kulaklık Çıkışı: 3.5 mm TRS jack
Güç
Giriş/Çıkış ve Tüketim
- Giriş Konnektörü: IEC 60320-C13
- Giriş Sinyali: 100–240VAC, 50/60Hz
- Arka Cihaz İçin Bypass Çıkış: IEC 60320-C14
- AC kısa kablo (C14 → C5): 100V/2A (200W), 220V/2A (440W)
- Maks. Çalışma: 24 saat/gün
- Tüketim (tipik): Açık 160 W • Uyku 2.3 W • Kapalı 0.28 W
Boyutlar & Ağırlık
PCAP / IR Varyantları
- Boyut (PCAP): 1490.6 × 865.5 × 85.1 mm
- Boyut (IR): 1490.6 × 865.5 × 95.9 mm
- Kutu Boyutu: 1750 × 1150 × 280 mm
- Ağırlık (ürün): PCAP 50 kg • IR 50.1 kg
- Ağırlık (paket): PCAP 60 kg • IR 60.1 kg
Çevresel Koşullar
Sıcaklık, Nem, Sızdırmazlık
- Çalışma Sıcaklığı: Portre/Yatay/Eğim (≤15°) 0°C ~ 40°C • Table top 0°C ~ 35°C
- Depolama Sıcaklığı: −20°C ~ 60°C
- Nem: Çalışma %20~%80 • Depolama %10~%95 (maks. 38.7°C ıslak termometre)
- Sızdırmazlık: Dokunmatik panel çerçeveye ve LCD’ye sızdırmaz şekilde mühürlü
- MTBF: 50.000 saat (kanıtlanmış)
Montaj
VESA
- VESA: 600 × 600 mm (M8)
Garanti
Standart & Uzatılmış
- Standart: 3 yıl (AUR dahil)
- 4 yıl + AUR: E740135
- 5 yıl + AUR: E740330
- 3 yıl + OSE: E740527* (*Yalnızca Continental US)
- 4 yıl + OSE: E740728* (*Yalnızca Continental US)
- 5 yıl + OSE: E740918* (*Yalnızca Continental US)
Sertifikalar & Standartlar
Uyumluluklar
- Güvenlik & EMC: UL 62368-1, FCC/CEC (ABD), cUL/IC (Kanada), CB (IEC/EN60950-1 + IEC/EN62368-1), CE (Avrupa), VCCI (Japonya), RCM (Avustralya), CCC/CEL (Çin), NOM (Meksika), KCC (Kore)
- Darbeye Dayanım: IK07 ve ball drop testi için UL60950
- Energy Star: 8.0
Diğer Özellikler
Sensör ve Yazılım
- Ortam Işık Sensörü: Panel rengini ortamdaki ışığa göre ayarlar
- Auto Wake: Otomatik uyanma
- OTA FW Upgrade: Kablosuz firmware güncelleme desteği
Kutu İçeriği
Standart Paket
- 6554L Interactive Display
- Quick Install Guide
- AC(in) Güç kablosu: IEC 60320-C13 → NA fiş
- AC(in) Güç kablosu: IEC 60320-C13 → EU/KR fiş
- AC(in) Güç kablosu: IEC 60320-C13 → UK fiş
- AC(out) Kısa güç kablosu: IEC 60320-C14 → IEC 60320-C5 (0.3 m) (PSE sertifikalı)
- USB kablo (1 m): Type-C → Type-C
- Enerji etiketi: AB 2019/2013 yönetmeliğine göre (1× EU EEI, 2× UK EEI)
- 4 × M4×6mm havşa başlı vida (BrightSign player için)
IDS Opsiyonel Aksesuarlar
Eklentiler & Kitler
- 2D Barkod Okuyucu (SE4107): E245047
- 2D Barkod Okuyucu (SE2707): E393160
- Parmak İzi Okuyucu: E134286
- Kablolu OSD Kumanda: E483757
- Duvar Montaj Kiti: E727774
- Yedek Kablo Kiti: E285277
- Pasif Stylus: E727568
- Aktif PCAP Stylus: E216215
- Elo Backpack® 4 (Value): E393754
- Elo Backpack® 4 (Standard): E393359
- Elo Backpack® 5 (Standard): E620713
- Elo Backpack® Intel (Win11, N97, 8GB/128GB): E345569
- Elo Backpack® Intel (Win11, i3, 16GB/256GB): E346150
- Elo Backpack® Intel (Win11, i5, 16GB/256GB): E346532
- RFID: E673037
- 4K Konferans Kamerası: E988153
- Elo Backpack® Linux: E143585
- Wi-Fi Adaptör Kiti: E131942
- 1.8 m HDMI 2.0 Kablo: E951189
- 1.8 m RS232 Kablo: E959434
- 1.8 m USB-A → USB-C Kablo: E951381
- 1.8 m DisplayPort → DisplayPort Kablo: E582895
- Elo 1 m USB-C Kablo Kiti: E802914
- EloPOS Pack Braketi: E272155
Notlar
Kısa Dipnotlar
- * OSE opsiyonları yalnızca “Continental US” için listelenmiştir.
- * Dahili IoT kontrol (EloView/Crestron) özellikleri, ağ/kurulum senaryolarına göre değişebilir.
