Dokunmatik Monitör
Ürün Kimliği
Parça Numaraları, Renk
- IntelliTouch: E329262
- IntelliTouch Dual Touch: E329077
- TouchPro PCAP: E493591
- Kasa Rengi: Siyah

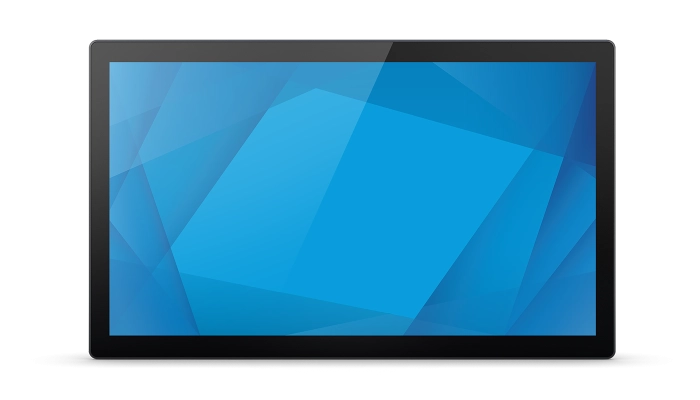

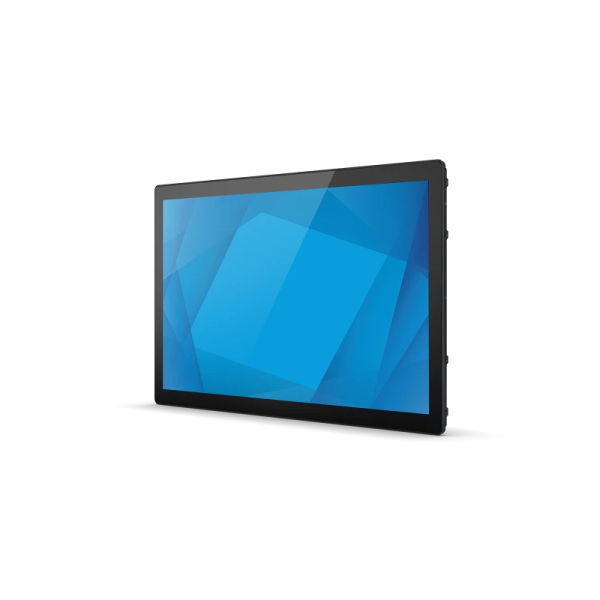

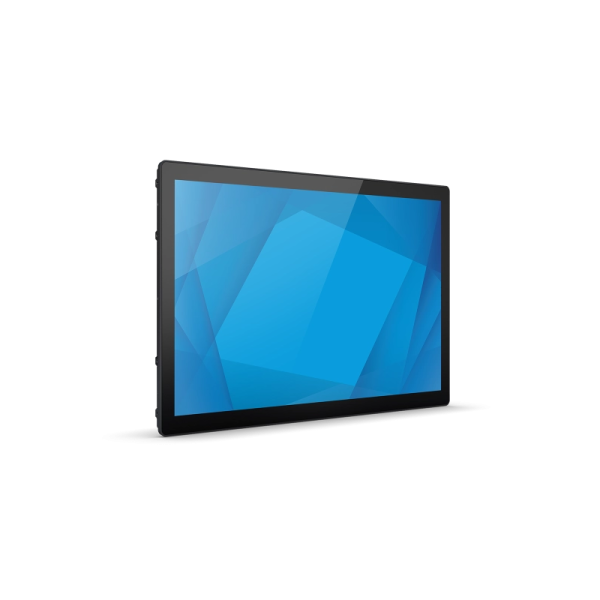

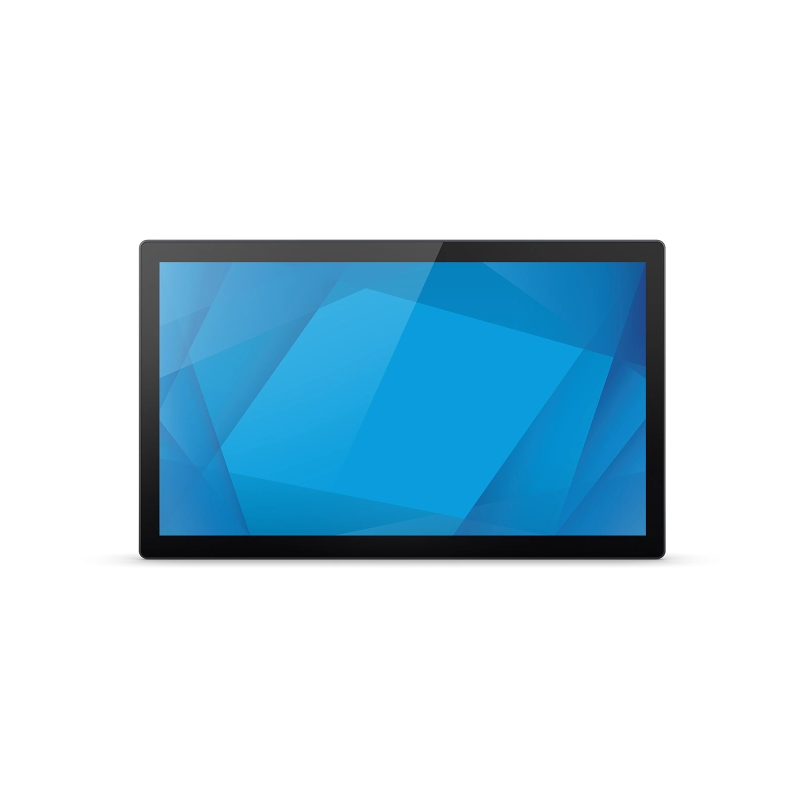

Elo 2794L 27″ Open Frame Dokunmatik Monitör
- 27″ HD Ekran: 1920×1080 çözünürlük ve net görüntü kalitesiyle endüstriyel sınıf performans.
- Yüksek Parlaklık: 300 nit panel parlaklığı ile her ortamda mükemmel görünürlük.
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisiyle akıcı kullanıcı deneyimi.
- Geniş Bağlantı: HDMI, VGA ve DisplayPort girişleri sayesinde tüm sistemlerle tam uyum.
- 24/7 Kesintisiz Kullanım: Ticari ve endüstriyel ortamlar için tasarlanmış uzun ömürlü yapı.
- Cam Arkasından Dokunma: 6 mm kalınlığa kadar ek koruyucu cam arkasından çalışabilme özelliği.
- Geniş İzleme Açısı: 178°/178° yatay ve dikey görüş açısıyla her yönden net görüntü.
- Esnek Montaj: Yatay, dikey veya yukarı bakan açılarda kiosk ve kabinlere kolay entegrasyon.
- Android Uyumlu: Elo Backpack ile hızlıca profesyonel bir medya platformuna dönüştürülebilir.
Elo 2794L Dokunmatik Monitör Datasheet
Açıklama
Açıklama
OPEN FRAME
2794L
2794L
27” Open Frame Dokunmatik Ekran
Elo 2794L 27 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun “güvenilirlik” odağıyla tasarlanan 90-Serisi open frame’leri; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 90-Serisi; farklı boyut, dokunmatik teknoloji ve parlaklık seçenekleriyle self-servis kiosk, oyun/eğlence, endüstriyel otomasyon ve sağlık gibi yüksek trafikli ticari uygulamalarda gereken esnekliği sağlar.
2794L DokümanlarEKRAN
27" TFT LCD (LED)
FHD • 1920×1080 • 16:9
DOKUNMATİK
SAW (IntelliTouch®) • Tek/Dual
TouchPro® PCAP • 10 Touch
PARLAKLIK
LCD Panel: 300 nit
PCAP/SAW: 270 nit
BAĞLANTILAR
HDMI • VGA • DisplayPort
USB Type-B • Remote OSD (RJ45)

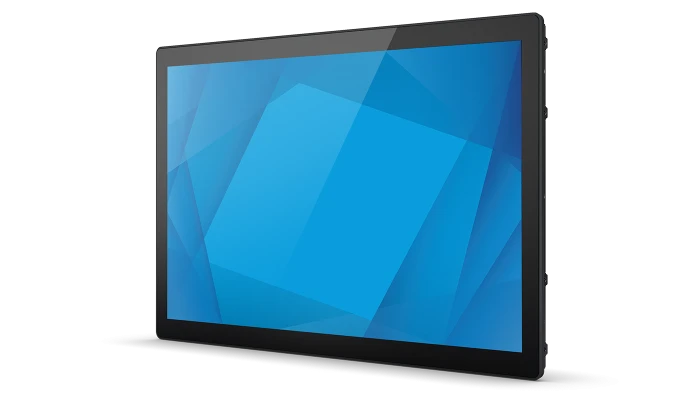

01 ÖZELLİKLER
Geniş Ekran, Güçlü Entegrasyon, Ticari Dayanıklılık
27” Geniş Görüntü Alanı
23.53" × 13.23" aktif alan ile geniş bir arayüz sunar. FHD 1920×1080 çözünürlük, kiosk ve etkileşimli uygulamalarda net görüntü sağlar.
Touch Teknolojileri: SAW & PCAP
IntelliTouch® SAW (tek/dual touch) ve TouchPro® PCAP (10 touch) seçenekleri; kullanım senaryonuza uygun dokunmatik deneyimi sağlar.
Stabil, Drift-Free Dokunma
Elo’nun açık çerçeve tasarımları; doğru dokunmatik tepkiler için stabil ve sapmasız çalışma karakteristiğiyle öne çıkar.
HDMI / VGA / DisplayPort
Farklı sistem mimarilerine uyum için HDMI, VGA ve DisplayPort girişleri; dokunmatik için USB 2.0 arayüzü.
24/7 Ticari Kullanıma Uygun
50.000 saat MTBF ve 3 yıl garanti ile uzun saha ömrü hedefler; yüksek trafik ve zorlu ortamlarda kullanım için tasarlanmıştır.
EloView® & Elo Backpack® Ekosistemi
Elo Backpack ile ekranlar Android tabanlı compute engine’e dönüşebilir; EloView portalı üzerinden içerik dağıtımı ve uzaktan yönetim kolaylaşır.
2794L Neden Tercih Ediliyor?
Ticari Sınıf Dayanıklılık
24/7 kullanım için tasarlanmış mimari; güvenilir saha ömrü ve yüksek trafik senaryolarına uygun yapı sunar.
Seçenekli Dokunmatik Teknolojileri
SAW (IntelliTouch®) ve TouchPro® PCAP seçenekleri ile proje ihtiyaçlarına göre doğru dokunmatik deneyimi seçebilirsiniz.
Entegrasyonu Kolay Open Frame
Kiosk, kabin ve masa tasarımlarında esnek montaj seçenekleri; OSD kontrol kutusu ve geniş bağlantılarla hızlı devreye alma.

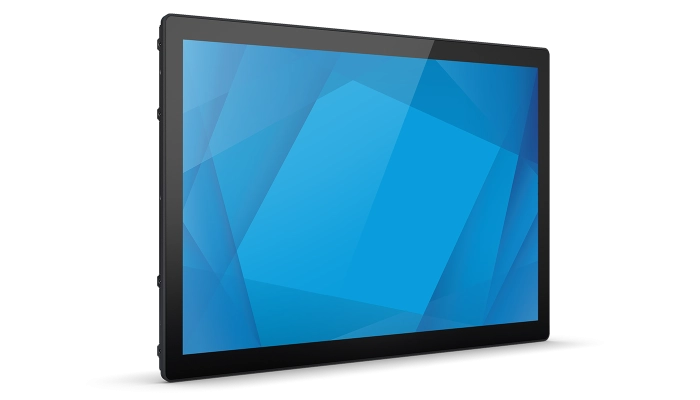

02 KULLANIM ALANLARI
2794L’nin
Kullanım Alanları
2794L; self-servis kiosklar, oyun/eğlence kabinetleri, endüstriyel otomasyon istasyonları ve sağlık uygulamalarında geniş ekranıyla güçlü bir etkileşim yüzeyi sağlar.
Self-Servis
Ödeme, sipariş, bilgi ve biletleme kiosklarında geniş ekran ile daha rahat kullanım.
Oyun & Eğlence
Yüksek trafikli eğlence kabinetlerinde dayanıklı tasarım ve güvenilir dokunma performansı.
Endüstriyel Otomasyon
Üretim hattı operatör panelleri ve makinelerde open frame entegrasyonu ile esnek kurulum.
Sağlık
Klinik içi kiosklar, check-in noktaları ve bilgilendirme ekranlarında net görüntü ve stabil dokunma.
TOUCH THRU GLASS
6 mm’ye Kadar Cam Arkasından Dokunma
(PCAP Modelde)
TouchPro® PCAP modeli; 6 mm’ye kadar ön cam katmanı gerektiren kurulumlarda touch-thru işlevini destekler. Flush-mounted veya koruyucu cam arkasında tam kapalı tasarımlar için, kiosk ve endüstriyel makine uygulamalarında dayanıklılık hedefler.

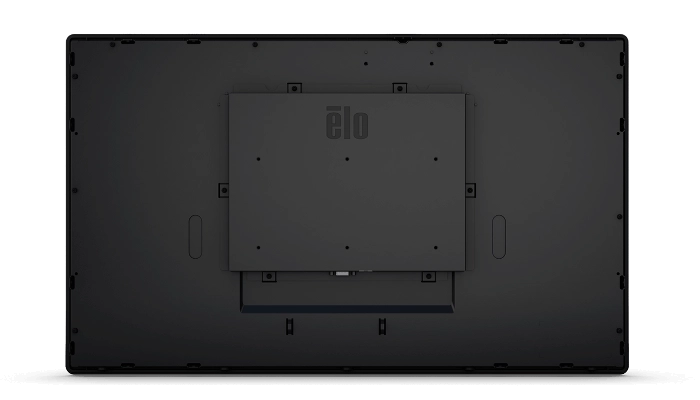

MONTAJ ESNEKLİĞİ
Kiosk, Kabin ve Masa Tasarımlarına Uyumlu
2794L; yatay, dikey ve face-up yönlerde kurulum esnekliği sunar. 200×100 mm VESA desteği, dört yandan 4 delikli montaj arayüzü ve PCAP modelde flush-mount braketlerle entegrasyonu kolaylaştırır.
1
Teknik Özet
FHD • 3000:1 • 12 ms
2
Bağlantılar
HDMI/VGA/DP • USB • 12V
3
Model Seçenekleri
SAW • Dual SAW • PCAP
2794L ÖNE ÇIKANLAR
Teknik Özet
2794L
2794L
Ekran: 27" TFT LCD (LED), 16:9 • Çözünürlük: 1920×1080 • Parlaklık (tipik): LCD 300 nit; PCAP/SAW 270 nit • Tepki süresi: 12 ms • Kontrast: 3000:1 • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 27” Open Frame Touchscreen – Teknik Özellikler
27” diyagonal TFT LCD (LED) panel üzerine; IntelliTouch® (SAW) tek dokunuş, IntelliTouch® Dual Touch (SAW) çift dokunuş ve TouchPro® PCAP 10 dokunuş seçenekleri sunan endüstriyel open frame dokunmatik ekran ailesi. HDMI/VGA/DisplayPort video girişleri, bağlı (tethered) OSD kontrol kutusu ve 200×100 mm VESA montajı ile entegrasyona uygundur.
Dokunmatik
Teknoloji, Kapasite, Arayüz
- SAW (IntelliTouch®): Tek Dokunuş
- SAW (IntelliTouch® Dual Touch): Çift Dokunuş
- PCAP (TouchPro®): 10 Dokunuş
- Dokunmatik Arayüz: TouchPro PCAP ve IntelliTouch DT – USB 2.0 • IntelliTouch – Çift seri / USB 2.0
Ekran
27” TFT LCD (LED)
- Diagonal Size: 27” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:9
- Active Area: 23.53" × 13.23" / 597.6 × 336.15 mm
- Çözünürlük: 1920 × 1080
- Renk Sayısı: 16.7 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Parlaklık (tipik): LCD 300 nit • IntelliTouch 270 nit • IntelliTouch Dual-Touch 270 nit • TouchPro PCAP 270 nit
- Tepki Süresi – Toplam (tipik): 12 ms
- Kontrast Oranı: 3000:1
- Görüş Açısı: Yatay ±89° (toplam 178°) • Dikey ±89° (toplam 178°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
- 640×480 60Hz
- 720×400 70Hz
- 800×500 60Hz
- 800×600 56Hz, 60Hz
- 1024×768 60Hz
- 1280×800 60Hz
- 1280×1024 60Hz
- 1366×768 60Hz, 60Hz RB
- 1440×900 60Hz, 60Hz RB
- 1680×1050 60Hz, 60Hz RB
- 1920×1080 50Hz, 60Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
- Erişim: Cihaza bağlı (tethered) OSD kontrol kutusu üzerindeki switch’ler ile
- Kontroller: Menu • Up • Down • Select • Power
- Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Thru (yalnızca TouchPro PCAP için)
- Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
- Kilitler: OSD • Power
I/O Portları
Bağlantı Noktaları
- Portlar: Seri port (yalnızca IntelliTouch) • USB Type B • RJ45 (OSD remote key) • VGA • HDMI • DisplayPort • 12V DC-in
Video
Giriş Formatı & Frekans
- Giriş Formatı: HDMI v1.3 Type-A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (DisplayPort’un daha yeni sürümlerini destekler)
- Giriş Frekansı: Yatay 30 – 82 KHz • Dikey 50 – 75 Hz
- Video Arayüzü: HDMI • VGA • DisplayPort
Güç
Harici DC Adaptör
- Güç Kaynağı: Harici DC – opsiyonel güç adaptörü (ayrı satılır)
- Monitör Güç Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
- Giriş Voltajı: 12VDC +/- %5
- Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
Güç Tüketimi
Tipik Değerler
- AÇIK (Varsayılan – %75 Parlaklık): 21 W
- AÇIK (Tipik – %100 Parlaklık): 27 W
- PC’den Uyku (monitör + adaptör): 1.5 W
- KAPALI (monitör + adaptör): 0.5 W

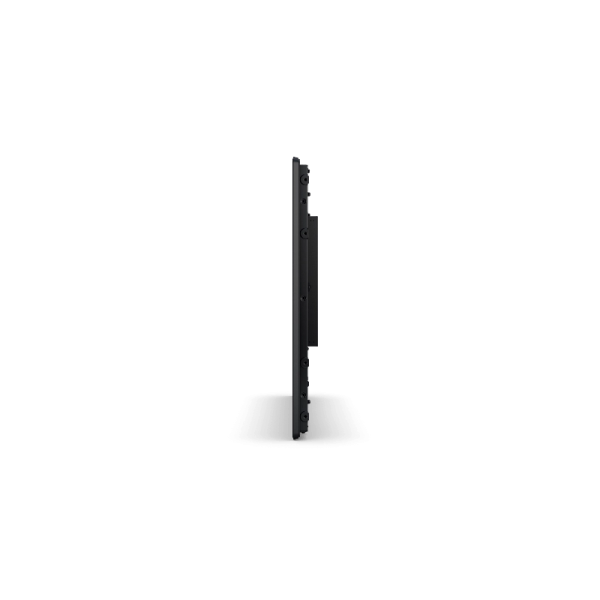

Mekanik
Boyutlar
- Bezel: 24.93" × 14.74" × 1.65" / 633.2 × 374.4 × 41.8 mm
- Zero-Bezel: 25.36" × 15.29" × 1.6" / 644.2 × 388.4 × 40.6 mm
- Kutu Boyutu (Sevkiyat): 30.79" × 20.87" × 7.87" / 782 × 530 × 200 mm
Ağırlık
Ambalajlı / Ambalajsız
- Ağırlık (Ambalajsız): 16.09 lb / 7.3 kg
- Ağırlık (Ambalajlı): 22.49 lb / 10.2 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık, MTBF
- Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
- Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
- Nem: Çalışma %20 – %80 • Depolama %10 – %95
- Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
- MTBF: 50.000 saat (kanıtlanmış)
Garanti & Servis
Garanti ve Uzatılmış Servis
- Garanti: 3 yıl
- Uzatılmış Servis Seçenekleri: 4 yıl garanti – Elo P/N: E898247 • 5 yıl garanti – Elo P/N: E898449 • 3 yıl garanti + AUR – Elo P/N: E898648 • 4 yıl garanti + AUR – Elo P/N: E894921 • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
- Regulatory: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Uyumluluk
ESD, Ball-Drop, Darbe
- ESD: GLI 27 kV hava / 8 kV temas ESD uyumlu (yalnızca TouchPro PCAP)
- Ball-Drop: UL 62368 ball-drop uyumlu (yalnızca TouchPro PCAP)
- Darbe: IK08 darbe dayanımı uyumlu (yalnızca TouchPro PCAP)

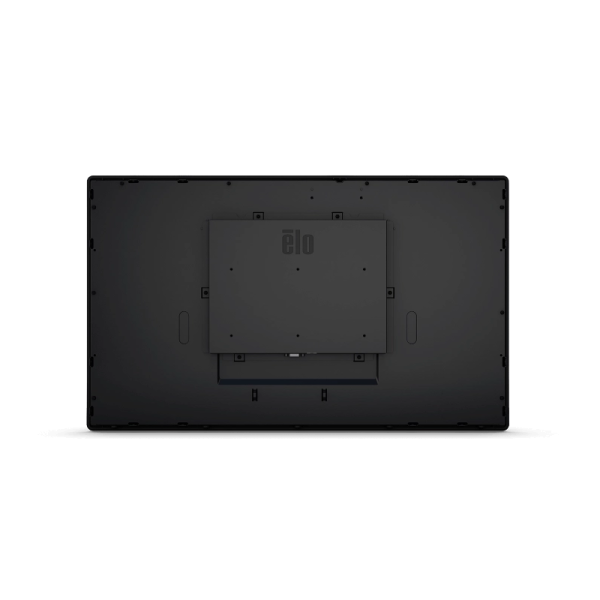

Montaj
VESA, 4-Yön Montaj, Flush Mount
- VESA: Ünite arkasında 200×100 mm VESA mount
- 4-Yön Montaj Arayüzü: Dört yanda 4 delikli montaj arayüzü
- Ön Montaj: Opsiyonel bezel kiti ile ön montaj (IntelliTouch / IntelliTouch DT – part numaralarına bakın; TouchPro PCAP ile kullanılmaz)
- Flush Montaj: Dahil braketler ile flush mount (TouchPro PCAP modelleri – part numaralarına bakın)
Kutu İçeriği
Kutudan Çıkanlar
- HDMI kablosu
- VGA kablosu
- RJ45 OSD Remote
- Touch USB Cable
- Quick Install Guide
- Zero-Bezel modeller için: Flush Mount Brackets (vida seti ile)
- Bezeled IntelliTouch/IntelliTouch DT modeller için: “L” (yan montaj) braketleri (vida seti ile)
- EEI Label
- Japan Class-B TM bilgi föyü
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
- Remote OSD (RJ45): Elo P/N: E483757
- Yedek Kablo Kiti (HDMI, VGA, USB ve seri): Elo P/N: E546861
- Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
- Kablo Kiti: DP → DP – Elo P/N: E582895
- Güç adaptörü + kablo kiti (Kuzey Amerika): Elo P/N: E005277
- Güç adaptörü + kablo kiti (Avrupa & Kore): Elo P/N: E571601
- Güç adaptörü + kablo kiti (UK): Elo P/N: E180092
- Güç adaptörü + kablo kiti (Çin): Elo P/N: E558862
- Güç adaptörü + kablo kiti (Tayvan): Elo P/N: E818655
- Güç adaptörü + kablo kiti (Japonya): Elo P/N: E182546
- Güç adaptörü + kablo kiti (Arjantin): Elo P/N: E887099
- Güç adaptörü + kablo kiti (Avustralya): Elo P/N: E637593
- IntelliTouch Stylus Pen: Elo P/N: D82064-000
- Elo 27-inch Wide L-Bracket: Elo P/N: E646994
- Elo 27-inch Wide Flush-mount Bracket: Elo P/N: E190896
- Güç Dönüştürücü DC 24V/DC 12V: Elo P/N: E239980
- Elo Backpack® 5 (Standart Model): Elo P/N: E620713
Opsiyonel
Kalem
- Opsiyonel PCAP Stylus Pen: E066148
