Dokunmatik Monitör
Ürün Kimliği
Parça Numarası, Kasa Rengi
- Part Number: E967935
- Enclosure Color: Dark Gray Metallic

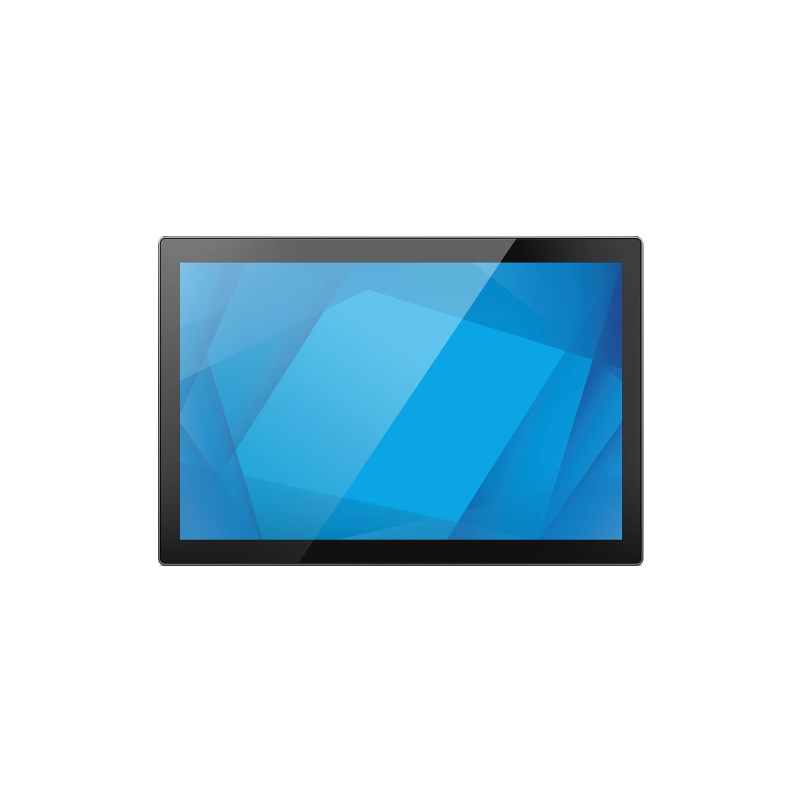

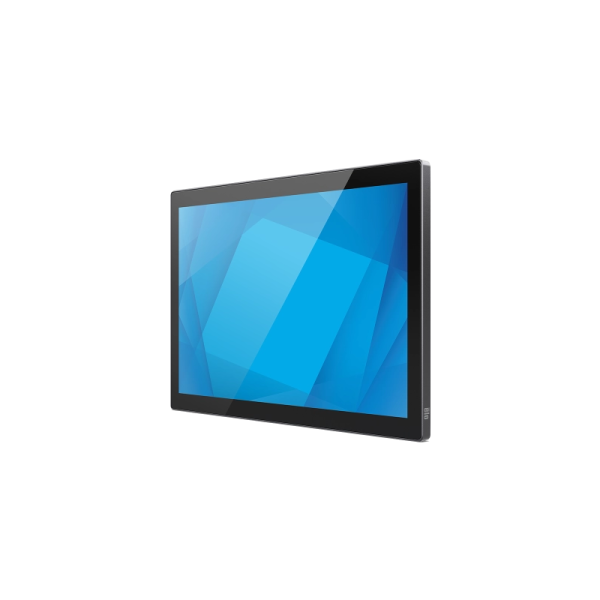

Elo 1004LS 10″ Dokunmatik Monitör
- Üstün Görsel Netlik: Optical Bonding teknolojisi
- Hassas Dokunmatik: 10 noktalı TouchPro® PCAP teknolojisi
- Zorlu Koşullara Uygun: IP54 sızdırmazlık tasarımı IK07 direnç seviyesi.
- Modern Bağlantı: USB-C, HDMI ve Mini-DisplayPort girişleri
- Elo Edge Connect™ Desteği: Barkod okuyucu, MSR, kamera ve durum ışığı
- Göz Konforu: TUV Rheinland sertifikalı düşük mavi ışık (Low Blue Light) modu
- Güvenli Kablo Yönetimi: Kablo kapaklarını ve vidaları sabitleyen özel “captive” tasarımı
- Gelişmiş Dokunmatik Ayarları: Eldivenle veya ek koruyucu filmlerle kullanıma olanağı
- Çok Yönlü Kullanım: POS sistemleri, self-servis kiosklar, mutfak ekranları (KDS) ve endüstriyel HMI panelleri için ideal kompakt yapı.
Elo 1004LS Dokunmatik Monitör Datasheet
Açıklama
Açıklama
04LS • USB-C
1004LS
1004LS

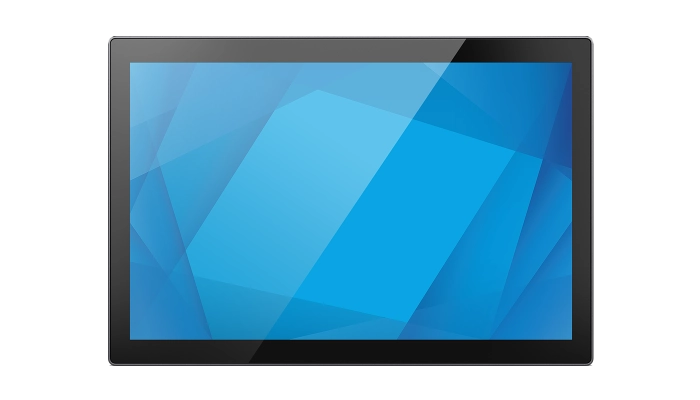

10.1” Dokunmatik Monitör
Razor thin tasarım. Brilliant dokunmatik deneyim. 04LS Serisi; ince çerçeveli görünümü, optik bonding teknolojisi ve ticari dayanım seviyesi ile 10” sınıfında “en zarif” kurulumlardan birini hedefler. Tek kablo (USB-C) ile güç + görüntü + dokunma sinyalini aynı hat üzerinden taşıyarak kurulumu hızlandırır; kilitlenebilir port kapağıyla kablo kopmalarını azaltarak operasyonel kesintileri minimize eder.
DatasheetEKRAN
10.1" TFT LCD (LED)
1280×800 • 16:10
TEK KABLO
USB-C
Power • Video • Touch
PARLAKLIK (TİPİK)
Panel: 400 nit
PCAP: 360 nit
DAYANIM
IK07
50.000 saat MTBF

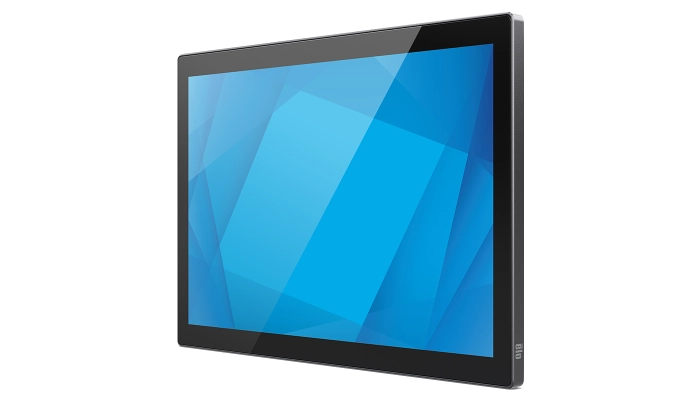

01 ÖZELLİKLER
İncelik, Optik Bonding ve Tek Kablolu Kurulum
Razor Thin Tasarım
Ticari sınıfta “ultra ince” form; modern POS alanlarında daha premium görünüm ve daha az yer kaplama.
USB-C ile Tek Kablo
Güç + görüntü + dokunma sinyallerini USB-C üzerinden tek kabloda birleştirerek kurulumu hızlandırır.
Optical Bonding + Anti-glare
Optik bonding ve anti-glare yüzey; daha net görüntü, daha iyi okunabilirlik ve daha az yansıma sağlar.
Kilitlenebilir Port Kapağı
Port cover kilidi sayesinde kablolar daha az oynar; bağlantı kopmaları ve kesintiler minimize edilir.
Touch OSD
OSD menüsü dokunmatik ekrandan yönetilir; OSD/Power lock ile yetkisiz müdahalelere karşı kontrol sağlanır.
Ticari Dayanım
IK07 darbe dayanımı ve 50.000 saat MTBF ile uzun ömürlü, yoğun kullanım senaryolarına uygun yapı.
1004LS Neden Tercih Ediliyor?
POS’ta Şık ve Kompakt
PC, mobil cihaz veya entegre ödeme özellikli AiO çözümlerle eşleşerek POS alanında “temiz” bir ekran deneyimi sunar.
Kurulum Hızı
USB-C tek kablo yaklaşımı; daha az kablo, daha az hata noktası ve daha hızlı devreye alma sağlar.
Operasyonel Süreklilik
Kilitlenebilir port kapağı ve ticari dayanım; bağlantı kesintilerini azaltır, sahada stabil kullanım sunar.

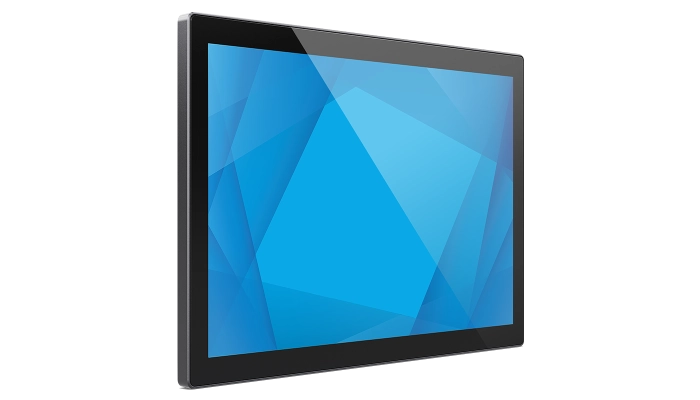

02 KULLANIM ALANLARI
1004LS’nin
Kullanım Senaryoları
04LS slate monitörler; POS tezgâhları, müşteri etkileşim noktaları, kurumsal uygulamalar ve kompakt dokunmatik ihtiyaçlarında “ince tasarım + hızlı kurulum” kombinasyonunu öne çıkarır.
Point-of-Sale (POS)
Kasiyer/yardımcı ekran, müşteri etkileşimi ve kompakt ödeme istasyonları.
Müşteri Karşılama
Sadakat, bilgilendirme, kayıt/rezervasyon gibi “temassız” deneyimler.
Kurumsal Kullanım
Toplantı odası, check-in, ziyaretçi yönetimi gibi modern dokunmatik arayüz ihtiyaçları.
Kompakt Kontrol
Küçük ölçekli HMI/kontrol senaryolarında ince form ve tek kablo kolaylığı.
EKRAN & DOKUNMA
Net Görüntü,
Akıcı Dokunma
1280×800 çözünürlük, 400 nit parlaklık (PCAP ile 360 nit) ve anti-glare yüzey; ışıklı POS ortamlarında daha rahat görüntü sağlar. TouchPro PCAP ile 10 dokunuş desteği, daha tablet benzeri bir etkileşim sunar.

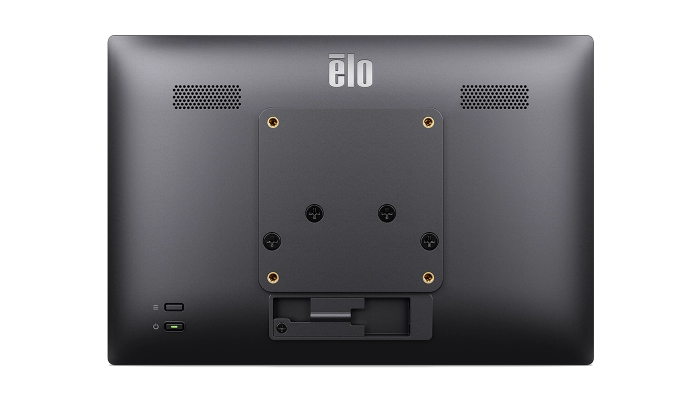

BAĞLANTI & MONTAJ
USB-C ile Temiz Kurulum + VESA 75mm
1004LS; USB Type-C konnektör üzerinden video ve dokunmayı taşır, Power Delivery ile aynı hat üzerinden beslenir. Kutudan çıkan 75mm VESA adaptörü ile (takılı gelir) hızlı montaj sağlar.
1
Teknik Özet
10.1" • 1280×800
2
USB-C Tek Kablo
Power • Video • Touch
3
Boyut & Dayanım

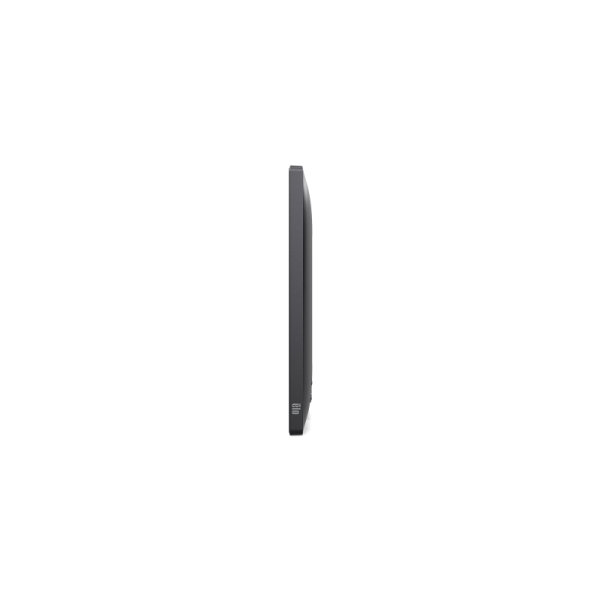

15 mm ince • IK07
1004LS ÖNE ÇIKANLAR
Teknik Özet
1004LS
Part Number: E967935 • Ekran: 10.1" TFT LCD (LED) • Oran: 16:10 • Çözünürlük: 1280×800 • Aktif alan: 216.96×135.60 mm • Parlaklık: Panel 400 nit; TouchPro PCAP 360 nit • Kontrast: 800:1 • Tepki süresi: 30 ms • Renk: 16.7M • MTBF: 50.000 saat • Garanti: 3 yıl.
06 Teknik Özellikler
Elo 10.1” USB-C PCAP Touchmonitor
Dark Gray Metallic kasası, 10 nokta PCAP dokunmatik yapısı ve tek kablo USB-C üzerinden görüntü + dokunmatik + güç (PD) sağlayan kompakt formu ile; kasa içi entegrasyonlar, self-service ve POS yardımcı ekran senaryoları için pratik bir çözüm sunar.
Part Number: E967935
Touch: PCAP (10 Touch)
Bağlantı: USB-C (Video + USB + Power)
Darbe: IK07
Dokunmatik
PCAP – 10 Touch
- Touch Technology & Capacity: PCAP (Projected Capacitive) – 10 Touch
- Touch Interfaces: USB
- Surface Treatment: Anti-glare
Ekran
10.1” TFT LCD (LED)
- Diagonal Size: 10.1” diyagonal, Active matrix TFT LCD (LED)
- Aspect Ratio: 16:10
- Active Area: 8.54" × 5.34" / 216.96 × 135.60 mm
- Resolution: 1280 × 800
- Number of Colors: 16.7 million
- Viewing Angle: Yatay ±85° (170°) • Dikey ±85° (170°)
Görüntü Performansı
Parlaklık, Kontrast, Tepki
- Brightness (typical): Panel 400 nit • TouchPro PCAP 360 nit
- Contrast Ratio: 800:1
- Response Time – total (typical): 30 ms
Desteklenen Çözünürlükler
Other Supported Resolutions
- 1280 × 800 60Hz
- 1280 × 800 60Hz RB
- 1280 × 720 60Hz
- 1024 × 768 60Hz
- 800 × 600 60Hz
- 800 × 500 60Hz
- 640 × 480 60Hz
OSD
Kontroller, Ayarlar ve Diller
- OSD Access: Touch OSD; Menu tuşu ile Touch OSD diagramı açılır.
- Controls: Menu, Power
- Settings
- Brightness, Contrast, Color Temperature, Low Blue Light, Volume, Mute,
- OSD Timeout, OSD Language, Sharpness, Touch on Sleep mode ON/OFF,
- Power LED ON/OFF, Recall Defaults
- Languages
- English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese
- Lockouts
- OSD, Power
Bağlantı
I/O & Ses
- I/O Ports: USB Type-C connector
- Speakers: 2 × 2W internal speakers
Video
USB-C
- Video: USB Type-C connector
- Input Video Frequency: Horizontal 30–60KHz • Vertical 60Hz
Güç
USB-C Power Delivery
- Power: Power Delivery compatible via USB Type-C connector
- Input range: (5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A)
Güç Tüketimi
Tipik
- ON (Default - 100% Brightness): 6.6 W
- SLEEP: 0.8 W
- OFF: 0.15 W
Boyutlar
Stand’siz
- Without VESA Adapter: 9.45" × 6.42" × 0.59" / 239.94 × 163 × 15 mm
- With VESA Adapter: 9.45" × 6.42" × 0.79" / 239.94 × 163 × 20 mm
Kutu & Ağırlık
Shipping & Weight
- Shipping Box: 12.28" × 8.74" × 3.03" / 312 × 222 × 77 mm
- Unpackaged: 1.32 lb / 0.6 kg
- Packaged: 2.45 lb / 1.11 kg
Çevresel
Sıcaklık & Nem
- Operating Temperature: 0°C – 40°C / 32°F – 104°F
- Storage Temperature: -20°C – 60°C / -4°F – 140°F
- Humidity: Operating 20% – 80% • Storage 10% – 95% (38.7℃ max wet bulb)
Güvenilirlik
MTBF
- MTBF: 50,000 hours demonstrated
Montaj & Dayanım
VESA & IK

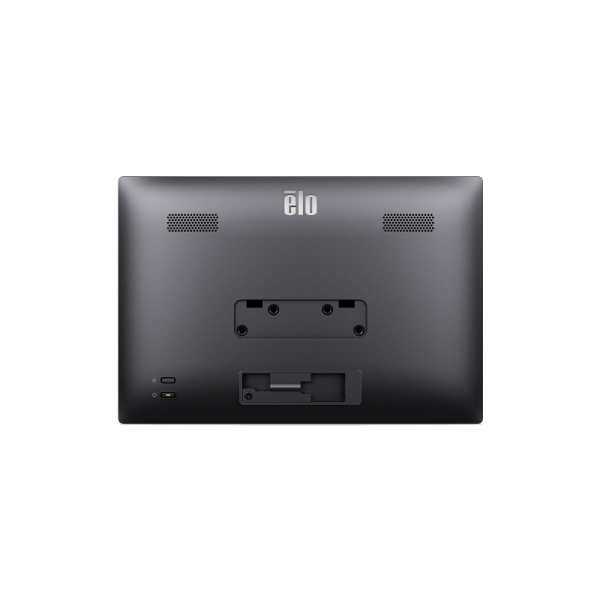

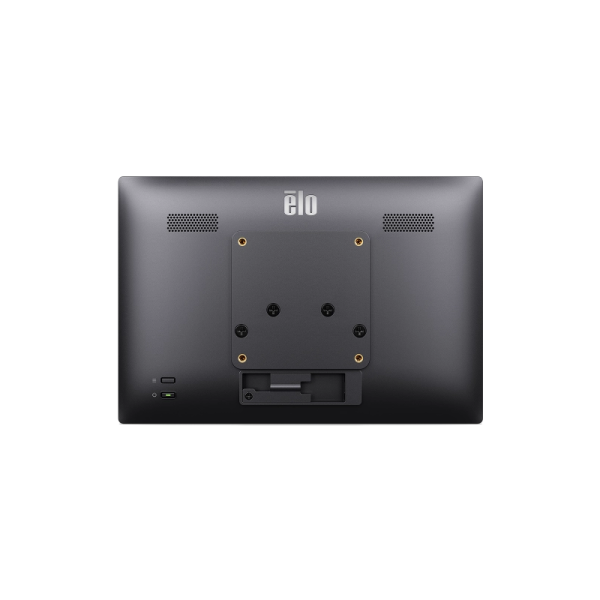

- Mounting: VESA via 4-hole 75mm mounting adapter (rear)
- Impact Protection: IK07
Diğer Özellikler
Ek Fonksiyonlar
- TUV Rhineland (Low Blue Light)
- Power collection function via DDCCI
Garanti
Standart & Uzatılmış
- Warranty: 3-year
- Extended Service Options
- 4 year warranty coverage – Elo P/N: E898247
- 5 year warranty coverage – Elo P/N: E898449
- 3 year warranty coverage + AUR – Elo P/N: E898648
- 4 year warranty coverage + AUR – Elo P/N: E894921
- 5 year warranty coverage + AUR – Elo P/N: E895125
Regülasyonlar
Regulatory approvals and declarations
- Canada cUL, IC
- Europe CE
- Korea KCC
- Taiwan BSMI
- United States FCC, UL
- Japan VCCI
- International CB
- Australia RCM
- Mexico NOM
- RoHS, China RoHS, WEEE, REACH
- United Kingdom UKCA
Kutu İçeriği
What’s in the Box
- Touchmonitor
- Quick Install Guide
- USB Type-C cable
- 75mm VESA adapter (assembled)
Opsiyonel
Kalem
- PCAP Stylus Pen: Elo P/N: E066148
Stand & Kitler
Montaj Aksesuarları
- Wall Mount Kit (75/100mm VESA) – E143088
- Rear Facing display Pole Mount Kit – E038989
- Short Tabletop Stand for 10'' I-Series – E160104
- Tabletop Flip Stand for 10'' & 15'' I-Series – E924077
- Shelf Mount Bracket (75/100mm VESA) – E043382
- Floor Stand (75/100mm VESA) – E048069
- Pole Mount – 6 inch – E047458
- Pole Mount – 12 inch – E047663
- Pole Mount – 18 inch – E047864
- Pole Mount Bracket – E045151
- Elo Stand 1302L (Black, 75mm VESA) – E307788
- Wallaby™ POS Stand (Black) – E949536
- USB-C to USB-C Cable Kit – E129019
- Z10 POS Stand (75mm VESA) – E767159
- Wallaby Pro Merchant-facing Display Kit – E801367
