Açıklama

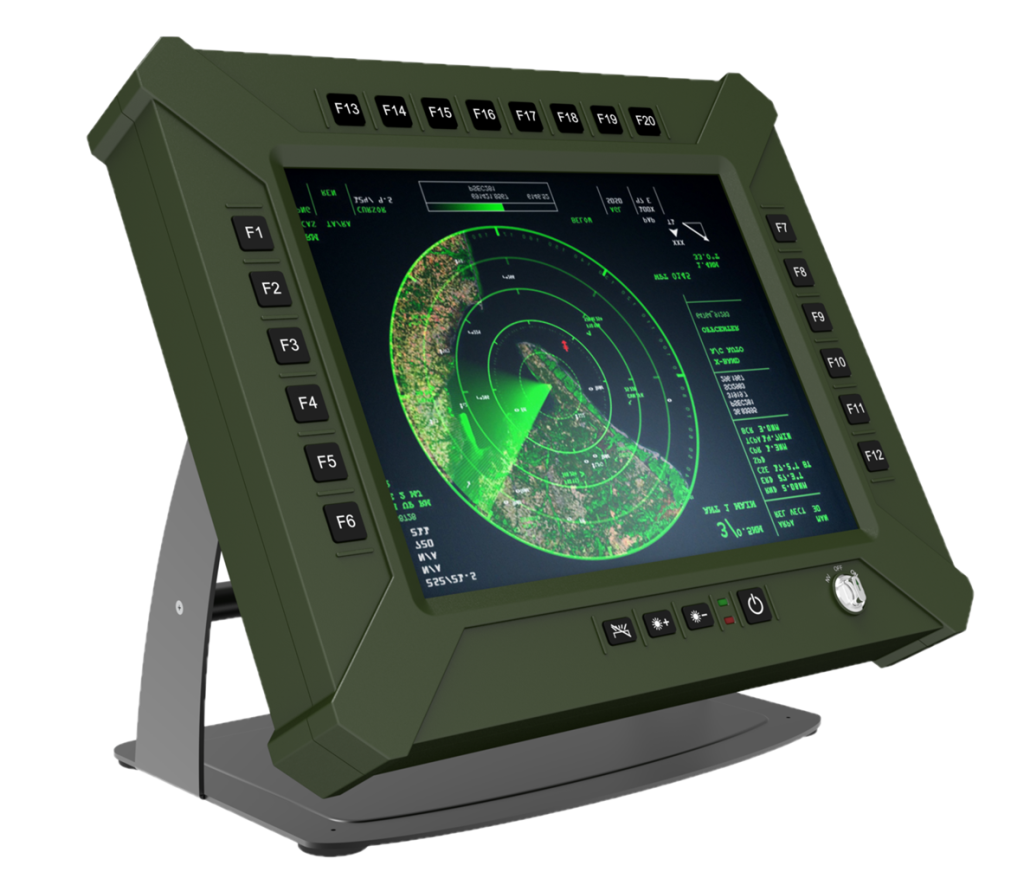

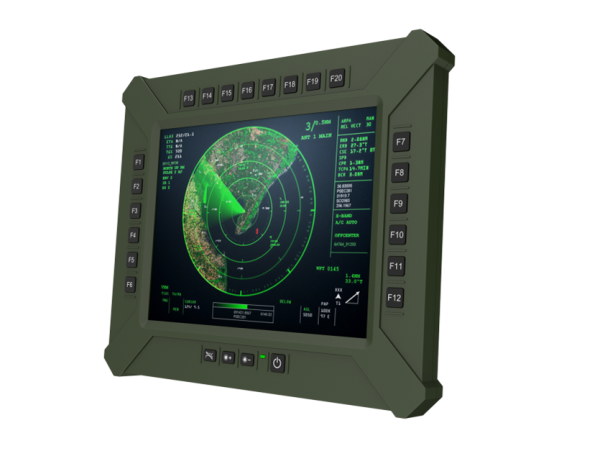

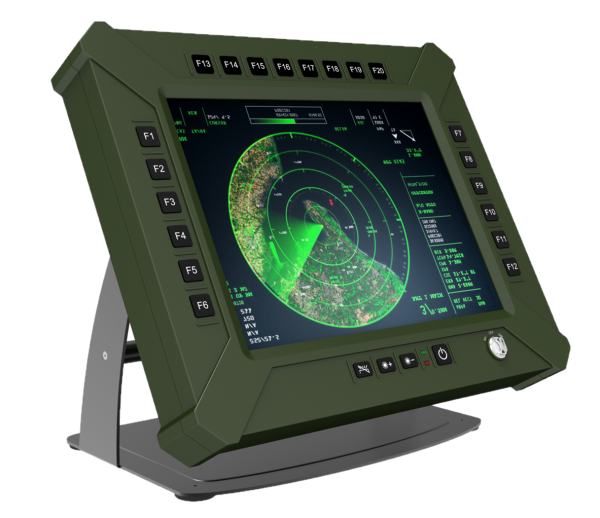

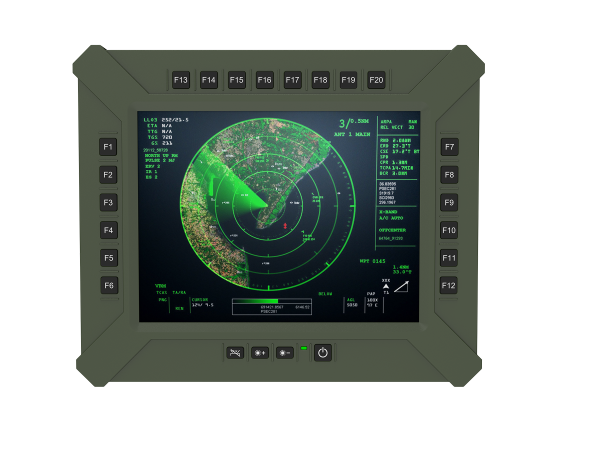

SKY15-P20A – 15” IP65 Topçu Hedefleme / UAV Görüntü Sistemi

7STARLAKE SKY15-P20A

SKY15-P20A
Askeri Monitör

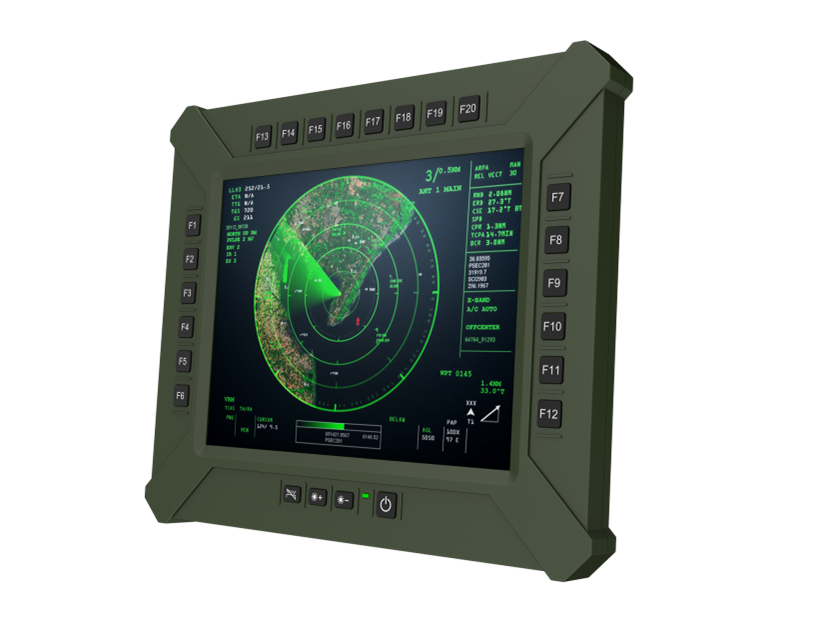

SKY15-P20A; kara askeri araçları ve görev odaklı hedefleme platformları için geliştirilmiş, askeri sınıf tam dayanıklı (heavy-duty) 15” görüntü sistemidir. 1024 × 768 çözünürlükte 15” TFT LCD ekran, opsiyonel dokunmatik ve güneş ışığında okunabilir 1000 nit parlaklık sunar. Optik bonding (optik birleştirme) yaklaşımı; yansımayı azaltmaya ve görüntü netliğini artırmaya yardımcı olur. Zorlu muharebe koşulları için; -40°C ~ +60°C geniş çalışma sıcaklığı, MIL-STD-810 şok/titreşim uyumu ve 20 mm top şoku dayanımı ile sahada güvenilirlik hedefler. 20 adet programlanabilir fonksiyon tuşu ile operatörün hızlı komut erişimini destekler.

⬇ SKY15-P20A Datasheet 📘 SKY15-P20A Manual

EKRAN

15” TFT LCD

1024 × 768 • 4:3

PARLAKLIK

Güneş ışığında okunabilir

1000 nit’e kadar

DAYANIM

20 mm top şoku dayanımı

MIL-STD-810 şok/titreşim

KONTROL

20 programlanabilir tuş

OSD + Power

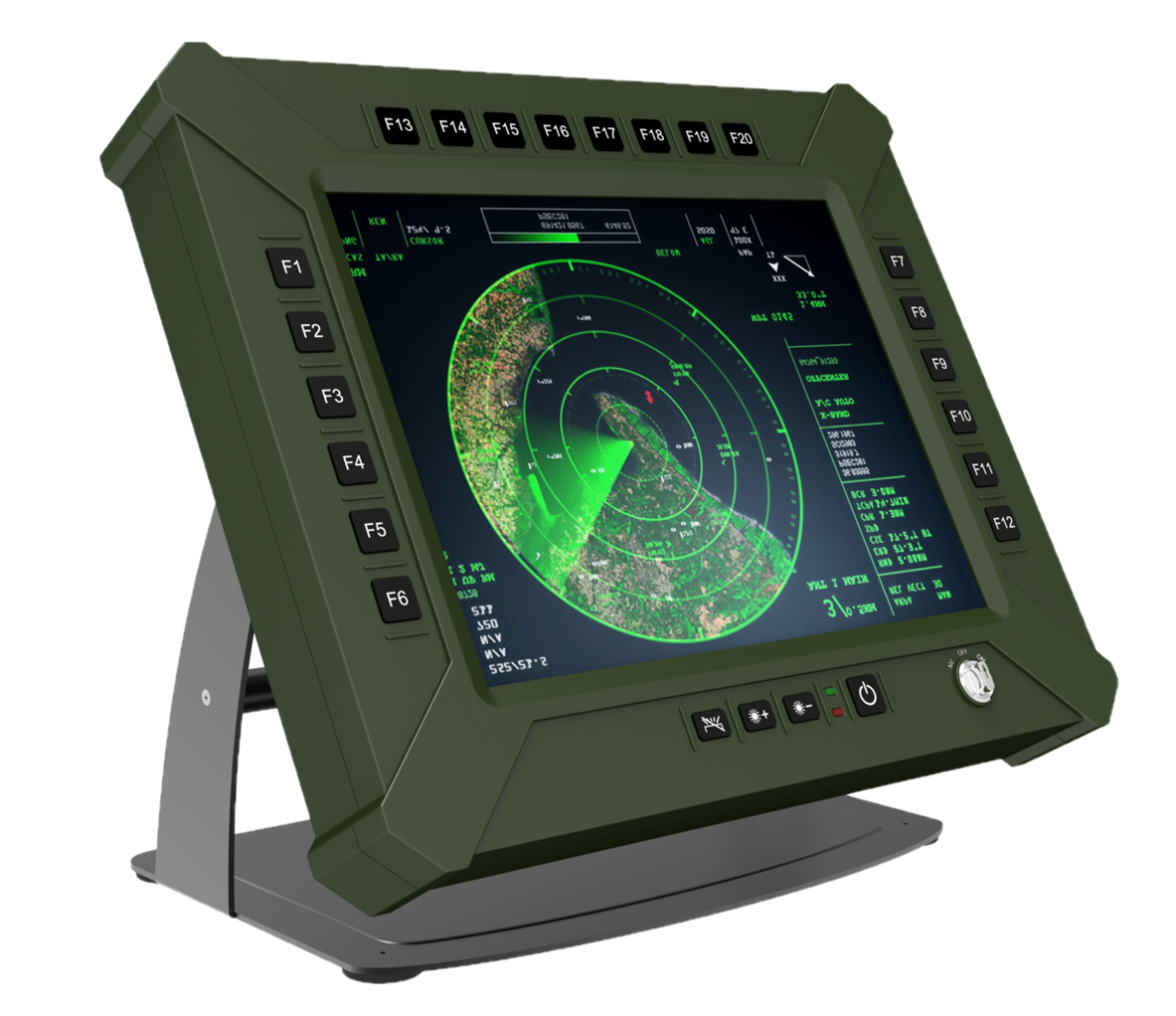

SKY15-P20A topçu hedefleme / UAV görüntü sistemi

01 ÖZELLİKLER

Muharebe Sahasında Maksimum Dayanım, Hedeflemede Yüksek Görünürlük

Güneş Işığında Okunabilir (1000 nit)

Yüksek ortam ışığında, doğrudan güneş altında bile net görüntü hedefler. Optik bonding süreç yaklaşımı, yansıma/parlamayı azaltmaya ve okunabilirliği artırmaya yardımcı olur.

MIL-DTL-38999 I/O Konnektörü

Savunma ve havacılık uygulamalarında kullanılan, zorlu şok/titreşim ve çevresel etkiler için tasarlanmış yüksek performanslı silindirik konnektör ailesi. E/O ve IR sensörlerle entegrasyon için güçlü altyapı sağlar.

GFG Rezistif Ekran Yapısı

Cam-Film-Cam (GFG) yapı, ekran yüzeyinin dayanımını artırmaya ve çizilmelere karşı yüksek direnç (7H) sunmaya odaklanır. (Dokunmatik opsiyonları konfigürasyona göre değişebilir.)

20 Programlanabilir Fonksiyon Tuşu

20 adet programlanabilir fonksiyon tuşu ile hızlı komut erişimi sağlar. Ek olarak 2 adet OSD tuşu ve 1 adet güç tuşu ile sahada pratik kontrol hedefler.

MIL-STD-810 Şok & Titreşim

MIL-STD-810 titreşim (Method 514.6) ve şok (Method 516.6) gereksinimlerine uyum hedefler. 40G şok değeri ve zorlu görev koşullarında süreklilik için tasarlanmıştır.

MIL-STD-461/1275/704 EMI & Güç (Opsiyonel)

Opsiyonel EMI filtre ve güç koruma yaklaşımları; araç/uçak güç dalgalanmaları, transient/spike ve elektromanyetik girişimlere karşı ilave dayanım hedefler. (Konfigürasyona bağlı.)

SKY15-P20A Neden Tercih Ediliyor?

Hedeflemede Dayanıklılık

20 mm top şoku dayanımı ve ağır hizmet tipi alüminyum gövde ile darbe, titreşim ve çevresel tehlikelere karşı maksimum koruma hedefler.

Gündüz Koşullarında Net Görüntü

1000 nit’e kadar parlaklık ve optik bonding yaklaşımı; yüksek ortam ışığında operatörün hedef verisini hızlı ve net okumasını destekler.

Hızlı Komut ve Entegrasyon

Programlanabilir fonksiyon tuşları ile hızlı tepki süresini destekler. MIL-DTL-38999 konnektör ile sensör ve hedefleme altyapılarıyla güvenilir bağlantı sağlar.

02 KULLANIM ALANLARI

SKY15-P20A’nın
Kullanım Alanları

SKY15-P20A; kara askeri araçları hedefleme ekranı, topçu hedefleme sistemleri, C-UAS / anti-drone komuta arayüzleri ve sensör entegre görev istasyonları için geliştirilmiştir. Zorlu saha koşullarında görünürlük ve dayanıklılık odaklıdır.

Kara Askeri Araçları

Hedefleme ve görev ekranı olarak; titreşim/şok ve sıcaklık gibi zorlu koşullarda çalışma sürekliliğini destekler.

Topçu Hedefleme Sistemleri

Muharebe koşullarında hedef verisini sunmak üzere; yüksek dayanım ve hızlı kontrol tuşları ile operasyonel verimliliği destekler.

UAV / Sensör Entegrasyonları

E/O ve IR sensörlerle entegrasyona uygun bağlantı altyapısı sayesinde gerçek zamanlı hedefleme istihbaratını destekler.

C-UAS / Anti-Drone Operasyonları

Yüksek parlaklık ve dayanıklılık odaklı tasarım; sahada mobil konuşlandırmalarda güvenilir görüntüleme sağlar.

EKRAN TEKNOLOJİSİ

15” TFT LCD
1000 nit’e kadar Güneş Işığında Okunabilirlik

SKY15-P20A; yüksek ortam ışığı koşullarında (doğrudan güneş altında) okunabilirliği artırmak için optik bonding yaklaşımını kullanır. Katmanlar arasındaki yansıma/parlama azaltılarak görüntü netliği iyileştirilmeye çalışılır.

1000 nit’e kadar

Optik Bonding

Opsiyonel Dokunmatik

Saha koşullarına uygun

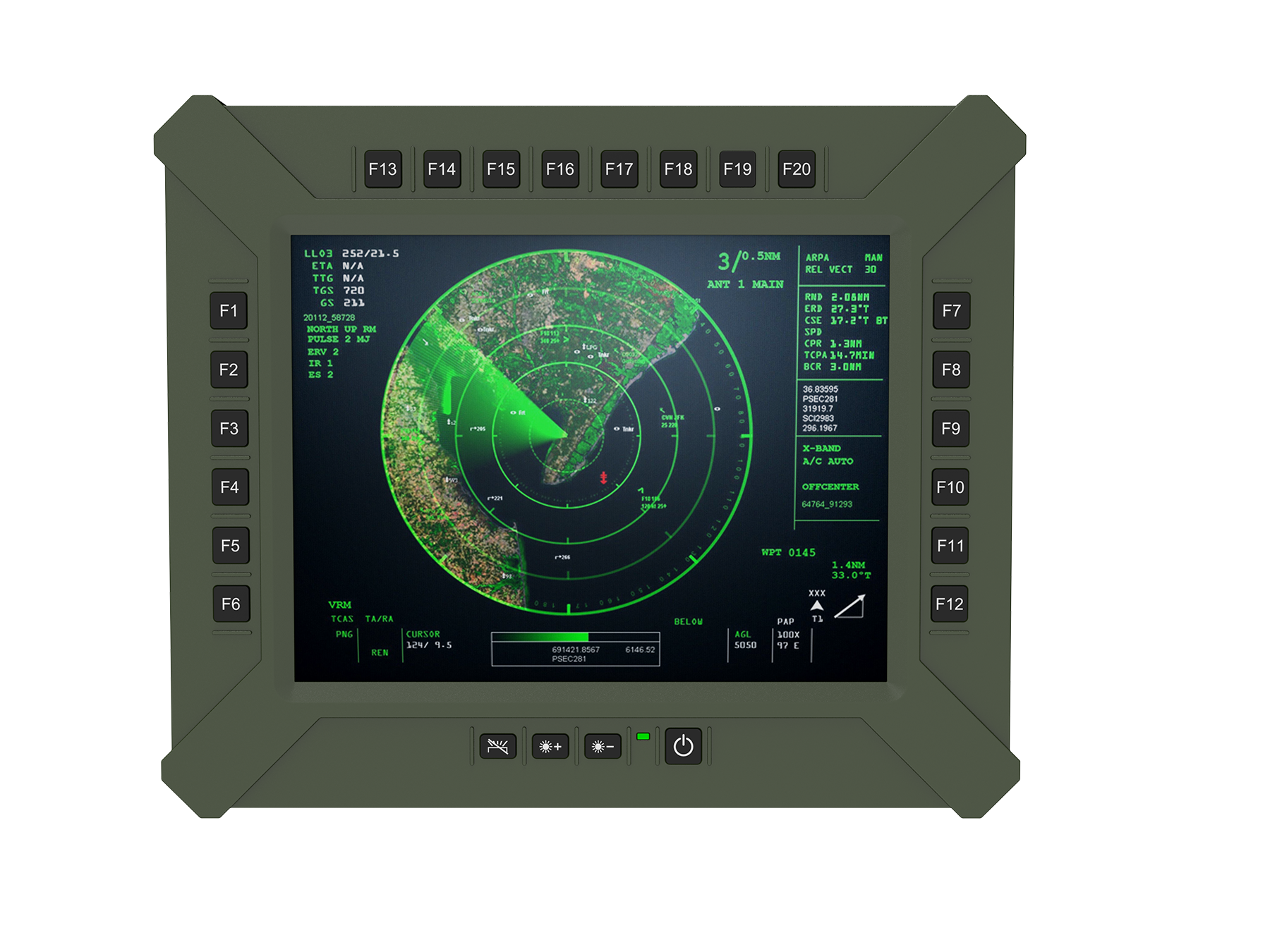

SKY15-P20A alüminyum gövde ve bağlantılar

KURULUM & SAHA KULLANIMI

Ağır Hizmet Tipi Alüminyum,
-40°C ~ +60°C Çalışma Aralığı

Ağır hizmet tipi alüminyum gövde ve geniş sıcaklık aralığı, sahada güvenilir çalışmayı desteklemek üzere tasarlanmıştır. Çoklu montaj delikleri; braket/holder gibi farklı montaj çözümleriyle entegrasyonu kolaylaştırır.

Araç güç altyapısına uygun 18V ~ 36V besleme ile kara platformlarında kullanım hedeflenir. Opsiyonel MIL-STD-461/1275/704 EMI/güç koruma çözümleri, elektromanyetik ve güç geçişleri için ek dayanım sağlayabilir.

18V ~ 36V araç gücü

-40°C ~ +60°C

Çoklu montaj delikleri

Opsiyonel MIL-STD EMI

Güneş Işığında Okunabilir

1000 nit + optik bonding

Şok & Titreşim Dayanımı

MIL-STD-810 + 20mm shock

20 Programlanabilir Tuş

Hızlı erişim + entegrasyon

SKY15-P20A ÖNE ÇIKAN ÖZELLİKLER

Saha Görünürlüğü
(1000 nit)

1000 nit’e kadar güneş ışığında okunabilir ekran; yüksek ortam ışığında hedef verisinin net görüntülenmesini destekler. Optik bonding yaklaşımı yansıma/parlamayı azaltmaya yardımcı olur.

SKY15-P20A – Teknik Özellikler

06 Teknik Özellikler

SKY15-P20A – Teknik Özellikler Özeti

SKY15-P20A; 15” sınıfında, MIL-DTL-38999 konnektörlü, tam IP65 korumalı ve 20 adet kullanıcı tarafından programlanabilir fonksiyon tuşuna sahip tam dayanıklı (rugged) akıllı ekrandır. Optik bonding yaklaşımı ve 1000 nit’e kadar parlaklığı ile güneş ışığında okunabilirlik hedefler. Opsiyonel konfigürasyonlarda MIL-STD-461 / MIL-STD-1275 gibi elektriksel/EMI gereksinimlerini destekleyecek güç girişi aralığı ve EMI çözümleri sunabilir.

Display

Ekran, Parlaklık, Dokunmatik ve Optik Yapı

Ekran Boyutu: 15” TFT LCD
Çözünürlük: 1024 × 768
En-Boy Oranı: 4:3
Parlaklık: 1000 nit’e kadar (sunlight readable)
Kontrast: 4000:1
Dokunmatik Panel: Glass-Film-Glass (GFG)
Dokunmatik Opsiyonları: 5-wire rezistif dokunmatik (opsiyon)
Optik Yapı: Optical Bonding
Opsiyonel: AR/AG (anti-reflection / anti-glare) kaplama

System

Kontroller & Kullanım

Fonksiyon Tuşları: Programlanabilir tuşlar (F1 ~ F20)
OSD / Güç: (Ürün ailesinde yaygın) OSD + Power tuş kombinasyonları konfigürasyona göre değişebilir
Tuş Yapısı: Dayanım için saha kullanımına uygun tasarım (eldivenle kullanım senaryoları)

Power

Güç Girişi

DC-IN (Standart): 9V ~ 36V DC-IN, 28Vdc
DC-IN (Opsiyonel): 12V ~ 40V DC-IN (150W max)
Opsiyonel Uyum: MIL-STD-461, MIL-STD-1275

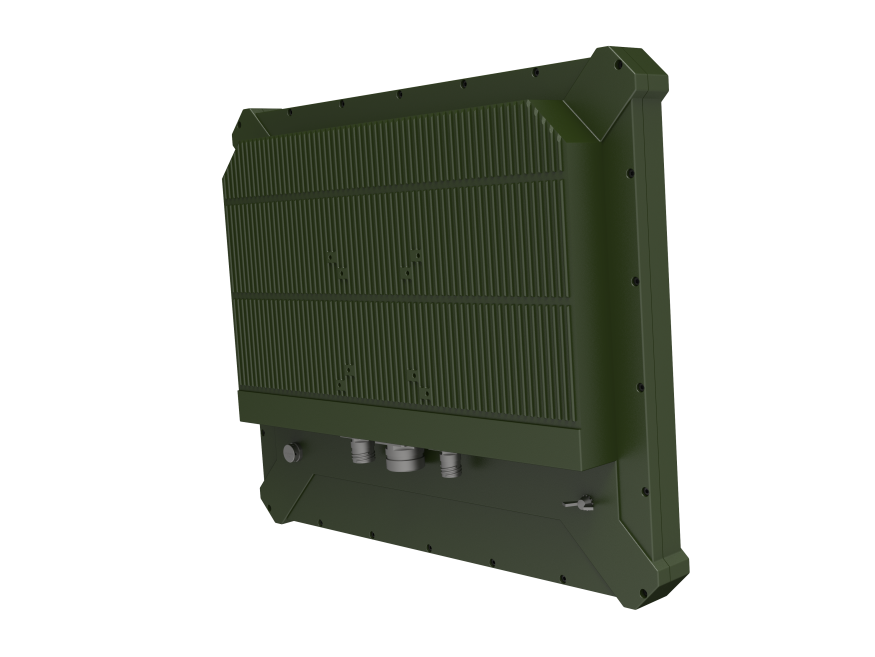

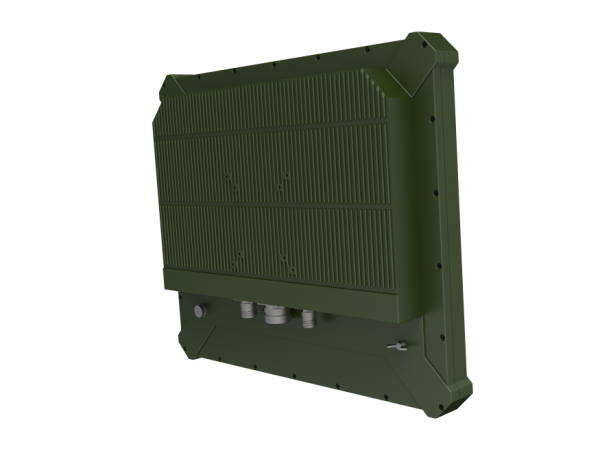

Connectors

Arka I/O ve MIL Konnektör Yapısı

Şasi Konnektör Standardı: MIL-DTL-38999
Rear I/O: 1 × GND screw
Opsiyonel: 1 × Waterproof valve
[X1] 1 × DC-IN (MIL-38999)
[X2] 1 × HDMI (MIL-38999)
[X3] 1 × USB 2.0 (MIL-38999)

Applications

Hedef Platformlar & Kullanım Alanları

Platformlar: Marine / Naval / Ground / Airborne ortamlar
Tipik Kullanım: Savunma sistemleri, görev ekranı/arayüzleri, araç üstü komuta-kontrol ve hedefleme senaryoları

Physical

Mekanik Yapı, Boyutlar ve Koruma

Boyutlar: 442.5 × 72 × 370 mm
Ağırlık: 12.0 kg
Şasi: Alüminyum alaşım, korozyona dayanıklı
Yüzey: Anodic aluminum oxide
Koruma: IP65 (toz/su geçirmez)

Environmental

Sıcaklık, Regülasyon ve Çevre

Çalışma Sıcaklığı: −20°C ~ +60°C (heater olmadan)
Opsiyonel: İç ısıtıcı (heater) ile −40°C ~ +60°C
Depolama Sıcaklığı: −40°C ~ +85°C
Regülasyon: CE, FCC
Çevresel: RoHS, WEEE

MIL-STD-810

MIL-STD-810 Testleri (Operating / Özet)

Düşük Sıcaklık (Operating): Method 502.5 Proc.2 – 24h × 3 cycle @ −10°C min.
Yüksek Sıcaklık (Operating): Method 501.5 Proc.2 – 60°C (stabilizasyon sonrası 2 saat)
Nem: Method 507.5 Proc.2 – RH %95; 10 × 24h cycle (5. ve 10. cycle sonrası fonksiyon testi)
Titreşim: Method 514.6 Cat.20 – 10–500Hz, 1.04Grms, 1 saat × 3 eksen
Şok: Method 516.6 Proc.1 – 10G, 11mSec, eksen başına 3

MIL-STD-810

MIL-STD-810 Testleri (Non-Operating / Özet)

Düşük Sıcaklık (Non-Op): Method 502.5 – Exposure (24h × 7 cycle) @ −20°C min.
Yüksek Sıcaklık (Non-Op): Method 501.5 Proc.1 – 71°C (stabilizasyon sonrası 2 saat)
Titreşim (Non-Op): Method 514.6 Cat.24 – 200–2000Hz, 1 saat/eksen, rms = 2.24gs
Şok (Non-Op): Method 516.6 Proc.1 – 20G, 11mSec, eksen başına 3

MIL-STD-461

EMI Test Başlıkları (Özet)

CE102: Basic curve, 10kHz – 30MHz
RE102-4: (1.5MHz)–30MHz, 5GHz
RS103: 1.5MHz–5GHz, 50V/m
ESD: EN 61000-4-2 Air Discharge 8kV

Options

Opsiyonlar & Aksesuarlar

Intelligent Heater (Ops.): Aşırı soğukta açılış için otomatik sıcaklık kontrolü
Waterproof Valve (Ops.): Farklı irtifa koşullarında basınç dengeleme
EMI Shielding Cable Kits (Ops.): EMI/RFI etkilerini azaltmaya yönelik kablo/ekranlama kiti
Dokunmatik (Ops.): 5-wire rezistif
AR/AG (Ops.): Yansıma/parlama azaltıcı kaplamalar

Notlar

Dipnotlar

1) Teknik değerler üretici datasheet’ine göredir; üretici önceden bildirmeden değişiklik yapabilir.
2) MIL-STD-461 / MIL-STD-1275 ve bazı opsiyonlar (heater/EMI/AR-AG) konfigürasyona bağlıdır.
3) HDMI / USB / DC-IN gibi I/O ve pinout detayları sipariş konfigürasyonunda netleşir.
