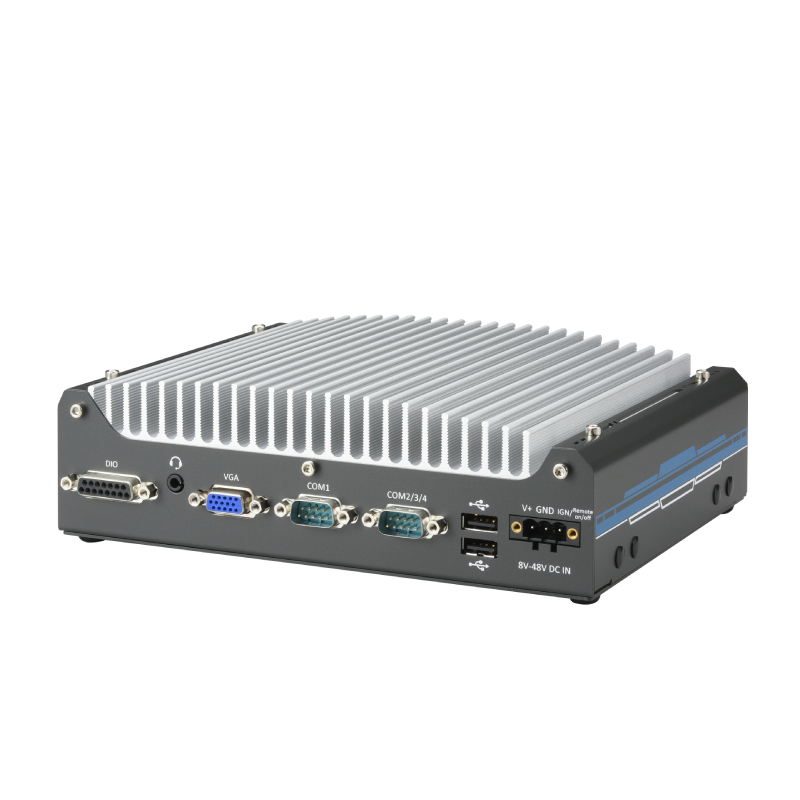

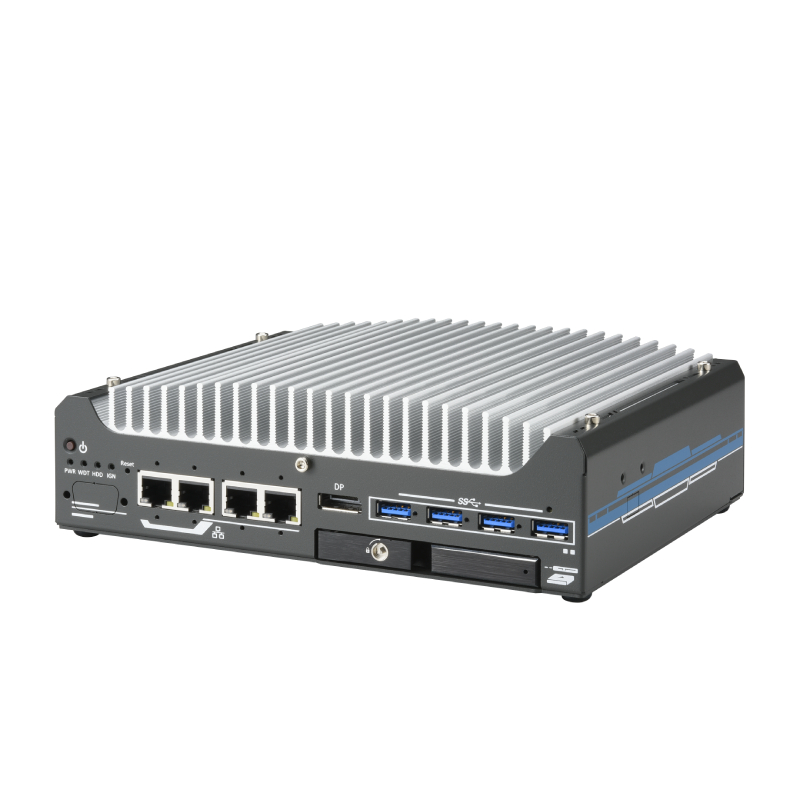

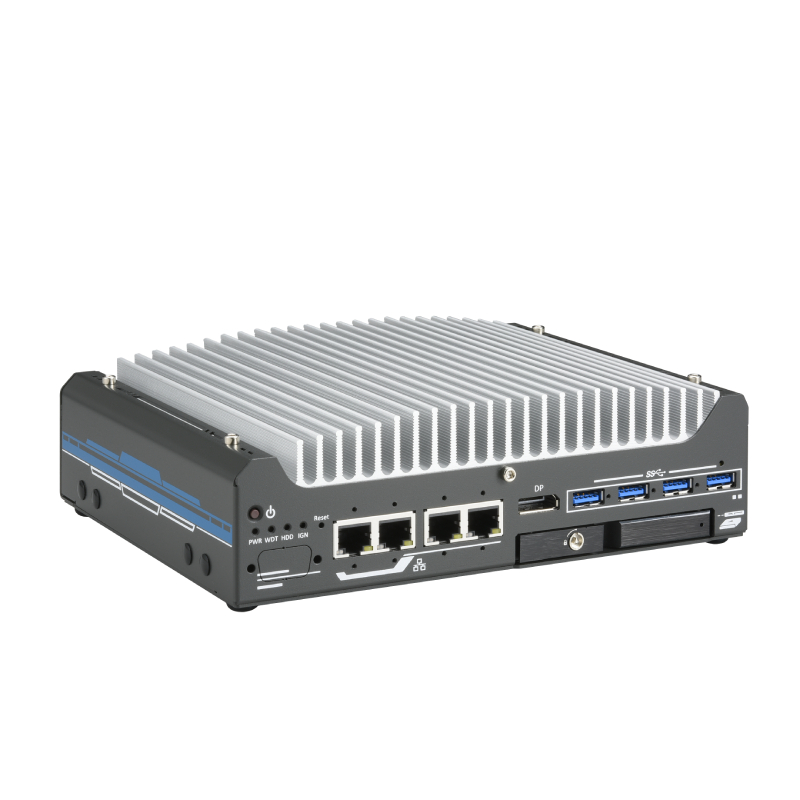

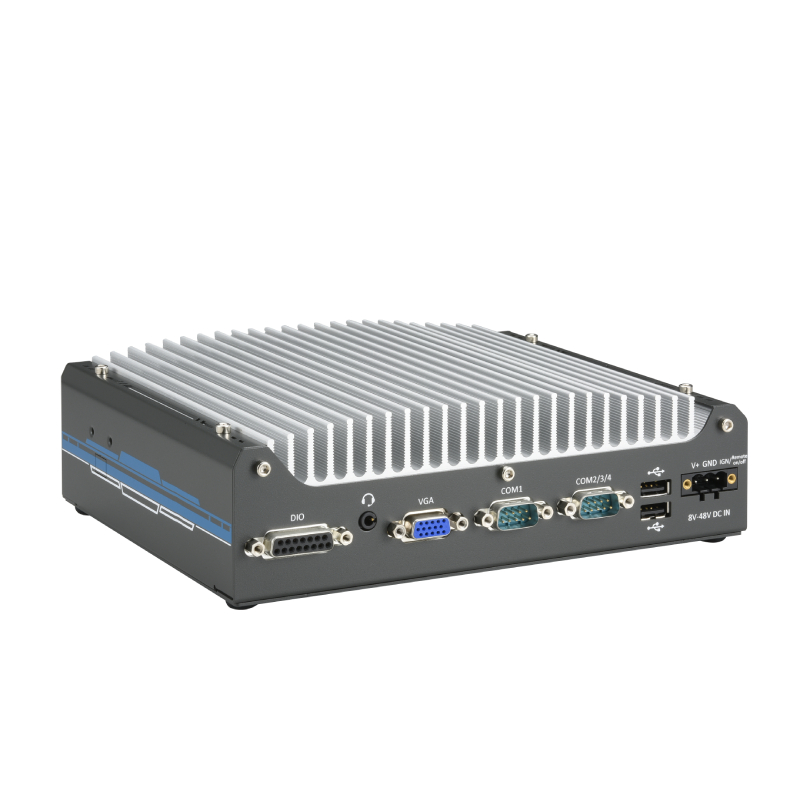

Nuvo-9531 Dayanıklı Endüstriyel Box PC

212 x 165 x 63 mm alçak profilli tasarım

Intel® 14/13/12. Nesil Core™ 35W/ 65W LGA1700 İşlemci

Sağlam, -25°C ila 60°C arasında fansız çalışma

İsteğe bağlı PoE+ ile 4x 2.5GbE ve vidalı kilitli 4x USB3.2 Gen 1

Depolama için M.2 2280 Gen4x4 NVMe ve 1x sıcak takaslanabilir HDD yuvası

4-KAN izole dijital giriş ve 4-KAN izole dijital çıkış

VGA + DP çift ekran çıkışı

İsteğe bağlı kontak (ignition) güç kontrolü

Açıklama

Nuvo-9531 Serisi – Intel® 14/13/12. Nesil Kompakt Fansız Bilgisayar

ULTRA KOMPAKT Nuvo-9531 Serisi

Nuvo-9531 Serisi
Kompakt Fansız Endüstriyel Güç

Nuvo-9531, Intel® 14./13./12. Nesil platformuna dayalı en kompakt fansız gömülü bilgisayarlardan biridir. Sadece 212 x 165 x 63 mm boyutlarıyla robotik kollar ve AMR uygulamaları gibi kısıtlı alanlara mükemmel uyum sağlarken, önceki nesillere göre 2 kat performans artışı sunar.

⬇ Nuvo-9531 Datasheet

İŞLEMCİ

Intel® 14/13/12th-Gen Core™

24 Çekirdek / 32 İzlek Desteği

BOYUT

212 x 165 x 63 mm

Ultra Düşük Profil Tasarım

AĞ VE KAMERA

4x 2.5GbE (PoE+ Seçenekli)

Yüksek Hızlı Makine Vizyonu

DEPOLAMA

Gen4x4 NVMe + Hot-swap HDD

7000 MB/s Okuma Hızı

01 ÖZELLİKLER

Dar Alanlar İçin Rakipsiz Verimlilik

Intel® 7 Mimarisi ile Güç

En yeni Intel® işlemci desteği sayesinde hibrit mimarinin gücünü en uç noktalarda, performanstan ödün vermeden kullanın.

Çalışırken Değiştirilebilir Disk

Hot-swappable HDD tepsisi ile sistemi kapatmadan veya kasayı açmadan depolama sürücüsünü saniyeler içinde değiştirin.

Dört Adet 2.5G Ethernet

Endüstriyel kameralar için yüksek hızlı veri akışı sağlayan, opsiyonel PoE+ destekli dört adet 2.5 Gigabit LAN portu.

Hızlı NVMe Depolama

7000 MB/s hıza ulaşan Gen4 x4 M.2 yuvası ile en yoğun veri işleme ve kayıt görevlerini darboğazsız tamamlayın.

İzole DIO Koruması

4 kanal izole giriş ve 4 kanal izole çıkış (DIO) ile elektriksel gürültüye karşı sisteminizi ve verilerinizi koruyun.

Kapsamlı Genişleme

WiFi 6E, 5G/4G ve Google Edge TPU modülleri için iki adet mini-PCIe ve bir adet M.2 E-key yuvası.

Neden Nuvo-9531 Serisi?

Kısıtlı Alanların Çözümü

Sadece 63 mm yüksekliği ile robot kollarının içi veya yol kenarı dar kabinler gibi en zorlu montaj alanlarına kolayca sığar.

Askeri Sınıf Dayanıklılık

MIL-STD-810H şok ve titreşim direnci ile -25°C'den 60°C'ye kadar fansız gövdede kesintisiz ve kararlı operasyon.

Zengin Bağlantı Altyapısı

Kompakt boyutuna rağmen 4 adet USB 3.2, çift COM portu ve VGA + DisplayPort ile tam teşekküllü bir I/O deneyimi sunar.

02 KULLANIM ALANLARI

Nuvo-9531’in
Kullanım Alanları

Kısıtlı alanlarda yüksek işlem gücü ve çoklu kamera bağlantısı gerektiren modern projelerin beyni.

Robotik ve AMR

Otonom mobil robotların dar şasilerine entegre edilerek LiDAR ve görüntü sensörlerini yöneten merkezi birim.

Robotik Kollar

Mekanik kolların iç bölmelerine sığabilen düşük profil tasarımıyla doğrudan hat üzerinde yüksek hızlı kontrol.

Makine Vizyonu (Vision)

Yüksek çekirdek sayısı ve PoE+ portları sayesinde AI tabanlı kalite kontrol ve paketleme hatlarında görsel analiz.

Akıllı Şehir Kabinleri

Bakım gerektirmeyen fansız yapısıyla sıcak ve tozlu dış mekan kabinlerinde trafik analizi ve gözetleme görevleri.

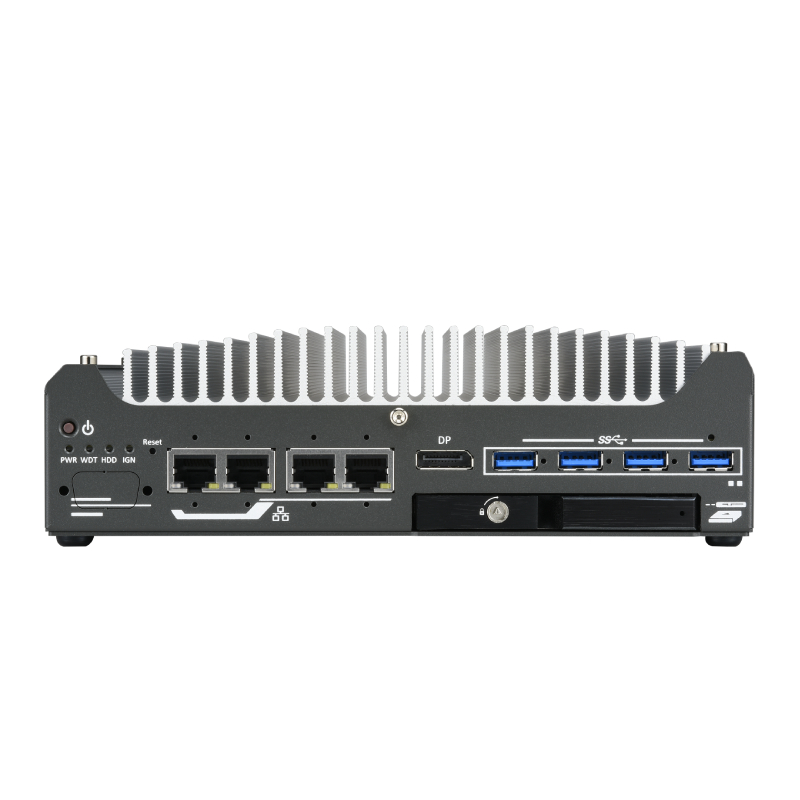

I/O VE BAĞLANTI

Kompakt Gövdede
Zengin Altyapı

Nuvo-9531, boyutundan beklenmeyecek kadar geniş bir bağlantı yelpazesi sunar. Vidalı kilitli portları ile sarsıntılı mobil platformlarda bağlantı güvenliğini sağlar.

4x 2.5GbE PoE+

4x USB 3.2 Gen1

VGA + DisplayPort 4K

8-CH İzole DIO

Ignition Power Control

Hibrit Mimari

Intel Core i9 + DDR4

Akıllı Depolama

Hot-swap HDD + Gen4 NVMe

Rugged Güven

MIL-STD-810H + 8-35V DC

NUVO-9531 ÖNE ÇIKAN ÖZELLİKLER

Performans ve
Verimlilik Dengesi

Intel® 14./13./12. Nesil Core™ işlemcilerle donatılan Nuvo-9531, hibrit çekirdek mimarisi sayesinde en ağır hesaplama yüklerini düşük enerji tüketimiyle yönetir. Intel® 7 üretim teknolojisiyle önceki nesillere göre devasa bir performans sıçraması sunar.

Nuvo-9531 – Teknik Özellikler

06 Teknik Özellikler

Nuvo-9531 – Teknik Özellikler

Nuvo-9505P; Intel® 12./13./14. Nesil Core™ işlemci desteği, 4× 2.5GbE ağ bağlantısı, opsiyonel PoE+, genişletilebilir kablosuz/Edge TPU seçenekleri ve endüstriyel dayanıklılık özellikleriyle kompakt bir endüstriyel bilgisayar platformudur.

Sistem Çekirdeği

İşlemci, Grafik, Bellek, Güvenlik

İşlemci: Intel® 14. Nesil Core™ CPU desteği (LGA1700, 65W / 35W TDP)
- Intel® Core™ i9-14900 / i9-14900T
- Intel® Core™ i7-14700 / i7-14700T
- Intel® Core™ i5-14500 / i5-14400 / i5-14500T
- Intel® Core™ i3-14100 / i3-14100T
İşlemci: Intel® 13. Nesil Core™ CPU desteği^[1] (LGA1700, 65W / 35W TDP)
- Intel® Core™ i9-13900E / i9-13900TE
- Intel® Core™ i7-13700E / i7-13700TE
- Intel® Core™ i5-13500E / i5-13400E / i5-13500TE
- Intel® Core™ i3-13100E / i3-13100TE
İşlemci: Intel® 12. Nesil Core™ CPU desteği (LGA1700, 35W / 65W TDP)
- Intel® Core™ i9-12900E / i9-12900TE
- Intel® Core™ i7-12700E / i7-12700TE
- Intel® Core™ i5-12500E / i5-12500TE
- Intel® Core™ i3-12100E / i3-12100TE
- Intel® Pentium® G7400E / G7400TE
- Intel® Celeron® G6900E / G6900TE
Yonga Seti: Intel® H610E platform denetleyici hub
Grafik: Entegre Intel® UHD Graphics 770 (32EU) / 730 (24EU)
Bellek: 32GB’a kadar non-ECC DDR4 3200 SDRAM (1× SODIMM yuvası)
TPM: dTPM 2.0 desteği

I/O Arayüzü

Ethernet & PoE+

Ethernet: Intel® I226-IT GbE denetleyicileri ile 4× 2.5GBASE-T Ethernet portu
PoE+ (Opsiyonel): 4× 2.5GbE port için IEEE 802.3at PoE+ PSE
Toplam Güç Bütçesi: 100 W

I/O Arayüzü

USB

USB 3.2: 4× USB 3.2 Gen1 (5 Gbps) port
USB 2.0: 2× USB 2.0 port

Görüntü Çıkışı

VGA & DisplayPort

VGA: 1× VGA çıkışı, 1920×1200 çözünürlüğe kadar
DisplayPort: 1× DisplayPort, 4096×2304 çözünürlüğe kadar

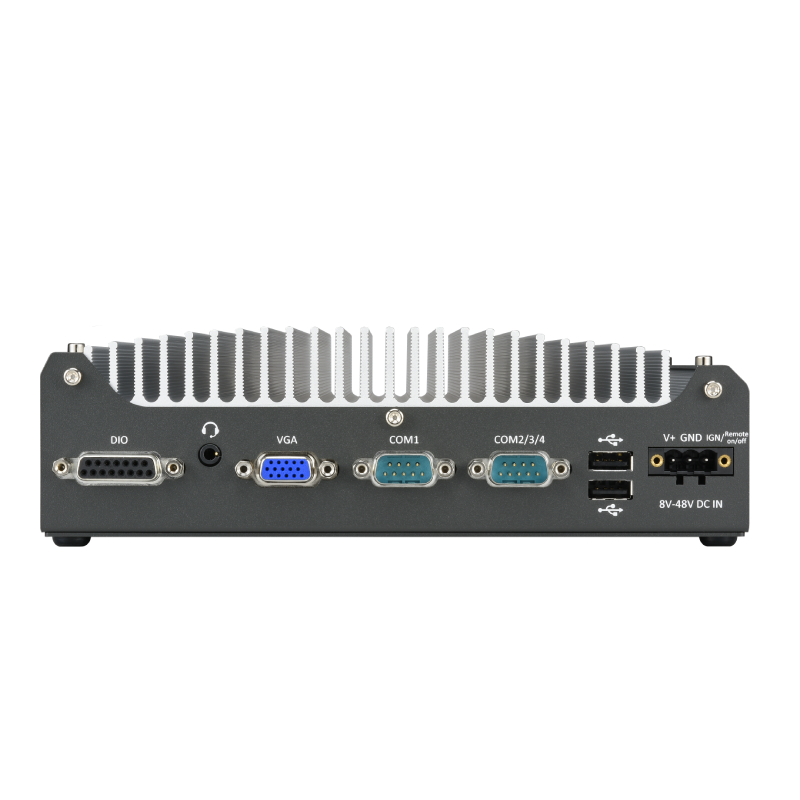

Seri & Ses

COM & Audio

Seri Port: 1× yazılımla programlanabilir RS-232/422/485 (COM1)
Seri Port: 3× 3-wire RS-232 (COM2/3/4) veya 1× RS-422/485 (COM2)
Ses: Mikrofon girişi ve hoparlör çıkışı için 1× 3.5 mm jak

Dijital I/O

İzole DIO

İzole Dijital Giriş: 4 kanal (DI)
İzole Dijital Çıkış: 4 kanal (DO)

Dahili Genişleme

mini-PCIe & M.2

Mini PCI Express: Dahili SIM yuvalı 2× tam boy mini PCIe soketi
M.2 E-Key: 1× M.2 2230 E-Key soketi (Wi-Fi 5 / Wi-Fi 6 veya Google Edge TPU modülü için)

Depolama

SATA & NVMe

SATA: 7mm 2.5" HDD/SSD için 1× hot-swappable (sök-tak) sürücü tepsisi
M.2: NVMe SSD için 1× M.2 2280 M-Key (PCIe Gen4×4) soketi

Güç

DC Giriş

DC Input: 8–48V DC giriş için 1× 3-pin takılabilir terminal bloğu
Opsiyon: Kontak (ignition) güç kontrolü desteği

Mekanik

Boyutlar, Ağırlık, Montaj

Boyutlar: 212 (G) × 165 (D) × 63 (Y) mm
Ağırlık: 2.5 kg
Montaj: Duvar montaj (standart) veya DIN-ray montaj (opsiyonel)

Çevresel

Sıcaklık, Nem, Titreşim, Şok, EMC

Çalışma Sıcaklığı (35W CPU): −25°C ~ +60°C ^[2]
Çalışma Sıcaklığı (65W CPU): −25°C ~ +60°C ^[2][3] (opsiyonel fan kiti önerilir)
Depolama Sıcaklığı: −40°C ~ +85°C
Nem: %10 ~ %90, yoğuşmasız
Titreşim: MIL-STD-810H, Method 514.8, Category 4
Şok: MIL-STD-810H, Method 516.8, Procedure I
EMC: CE/FCC Class A (EN 55032 & EN 55035’e göre)

Notlar

Dipnotlar

[1] Sistemin 13. Nesil işlemcileri tanıması için BIOS güncellemesi gerekebilir. Daha fazla bilgi için Neousys Technology ile iletişime geçiniz.
[2] Sıfırın altı çalışma sıcaklıkları için geniş sıcaklık aralığına uygun HDD veya SSD gereklidir.

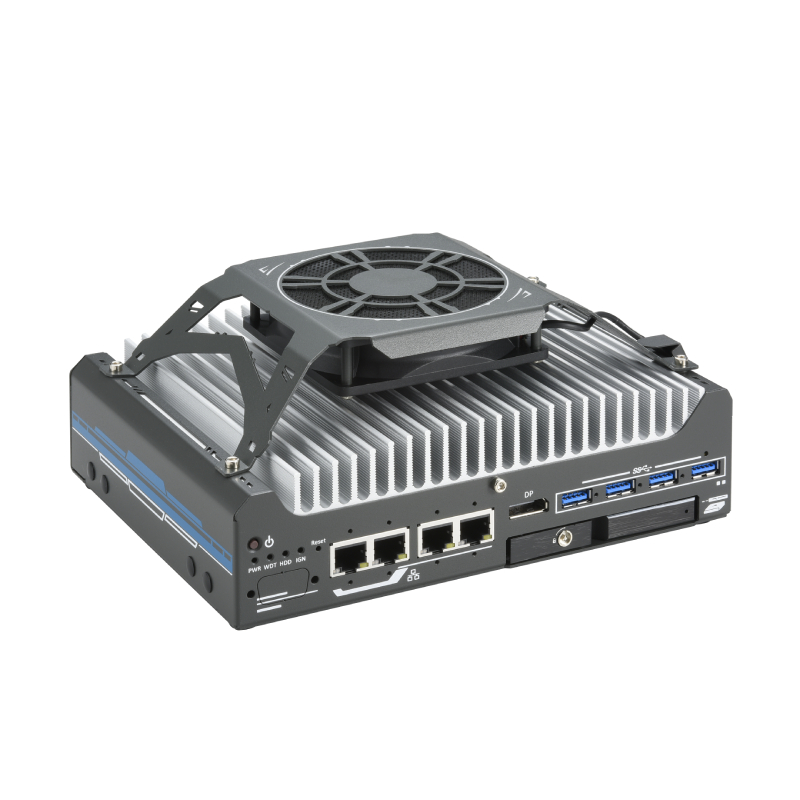

[3] 65W işlemciler için, ortam sıcaklığı 50°C’nin üzerindeyken çalışmada opsiyonel fan kiti önerilir.
