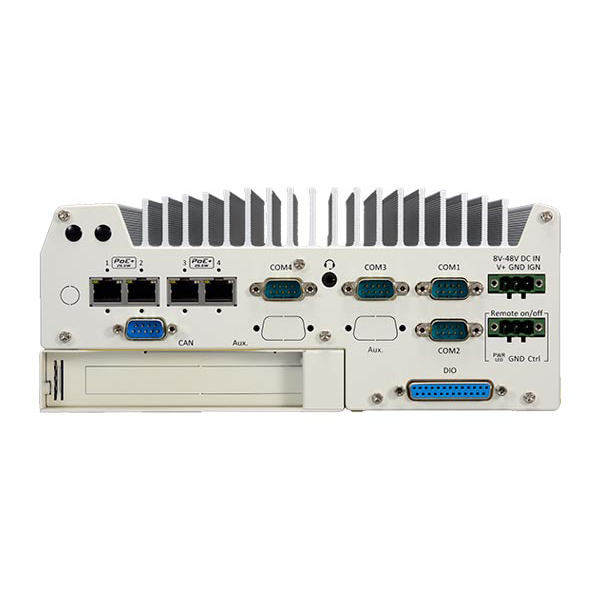

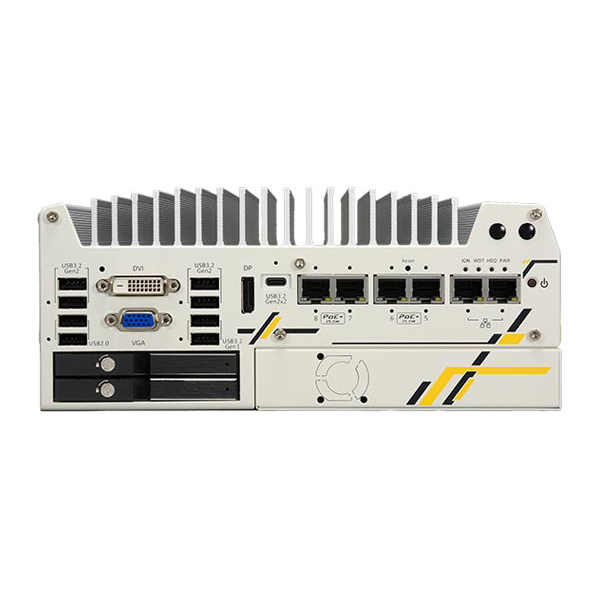

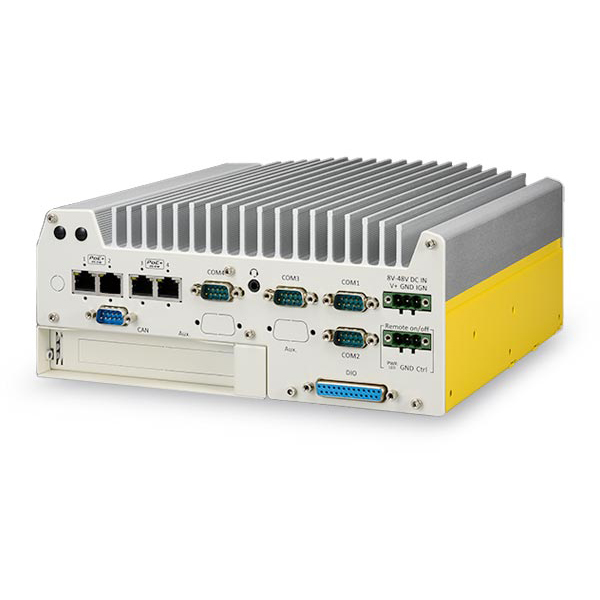

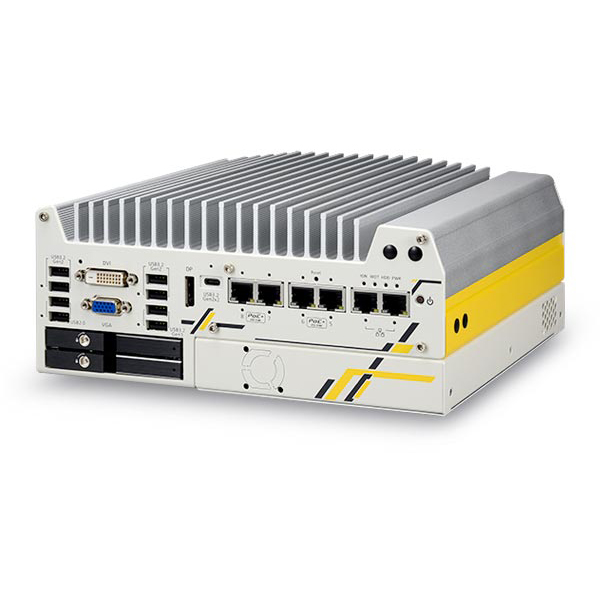

Nuvo-9200VTC Serisi Dayanıklı Araç Bilgisayarı
- 4x veya 8x 802.3at PoE+ portu, M12 veya RJ45 konnektörler aracılığıyla
- 1x USB 3.2 Gen2x2 type-C ve 8x USB 3.2/ 2.0 type-A portları
- Araç içi iletişim için izole CAN veri yolu
- 4 kanallı izole DI ve 4 kanallı izole DO
- M.2 Gen4 x4 NVMe SSD yuvası
- 2x sıcak değiştirilebilir SATA HDD yuvası, RAID 0/1 desteği
- 8V ila 48V geniş aralıklı DC girişi, dahili ateşleme gücü kontrolü
- Patentli Kaset PCIe eklenti kartı için yuva
- E-Mark/ EN 45545 sertifikalı ve EN 50155 EMC uyumlu
Açıklama
Nuvo-9200VTC, Intel® 14./13./12. Nesil Core™ işlemciler tabanlı
Neousys’in en yeni dayanıklı araç içi kontrolörüdür. Intel® 7 fotolitografi teknolojisinden yararlanan en yeni Core™ masaüstü işlemciler, 24 çekirdek/ 32 iş parçacığına kadar sunarak hesaplama performansında olağanüstü bir artış sağlar. DDR5 bellek bant genişliği ve PCIe Gen4 NVMe hızlı disk okuma/yazma sayesinde, kullanıcılar önceki 10. veya 11. Nesil platformlara kıyasla %80’e kadar sistem performans artışı bekleyebilir.
Nuvo-9200VTC,
bir çok çevre birimini ve bağlantıyı desteklemek için esneklik sunar. 2.5Gb ve 1Gb Ethernet portlarının yanı sıra, IP kameralar gibi bağlantılı cihazlara 25W güç sağlayan dört veya sekiz 802.3at PoE+ portu bulunur. Sistem, x-kodlu M12 konnektörler ve Ethernet, USB 3.2 Gen1 ve USB 3.2 Gen2 gibi I/O’larda vidalı kilit mekanizmasıyla çarpışma/titreşim ortamlarında dayanıklı bağlantıyı garanti eder. Dahili genişletme olarak, 5G/ 4G, WiFi, GPS ve CAN modülleri için iki M.2 ve üç mini-PCIe soketi bulunur.
Sistem E-Mark/ EN 45545 sertifikalı ve EN 50155 EMC
uyumlu olup ek PCIe yuvası içeren patentli Kaset modülüne sahiptir, bu da onu araç içi uygulamalar için daha esnek hale getirir. Nuvo-9200VTC, ayrıca iki sıcak değiştirilebilir SATA HDD yuvası, araç içi iletişim için izole CAN veri yolu, sensör/aktör kontrolü için izole DIO, ateşleme gücü kontrolü ile 8V ila 48V geniş aralıklı DC girişi sunar. Nuvo-9200VTC serisi, çeşitli araç içi uygulamalar için esnek ve güvenilir bir çözüm sunar.
TEKNİK ÖZELLİKLER
| Sistem Çekirdeği | |
| İşlemci | Intel® 14th-Gen Core™ CPU (LGA1700 soket, 65W/ 35W TDP) destekler |
| Chipset | Intel® Q670E platform kontrolcü merkezi |
| Grafikler | Entegre Intel® UHD Graphics 770 (32EU) |
| Bellek | 64 GB DDR5 4800 SDRAM’e kadar (iki SODIMM yuvası) |
| AMT | Intel vPro/ AMT 16.0 destekler |
| TPM | dTPM 2.0 desteği |
| I/O Arayüzü | |
| Ethernet | 1x 2.5G Ethernet Intel® I225-IT ile ve 1x Gigabit Ethernet Intel® I219-LM ile vida kilidi ile |
| POE+ | 4x IEEE 802.3at Gigabit PoE+ portu Intel® I210 ile RJ45 konektörü (Nuvo-9208VTC) |
USB3.2 | 1x USB 3.2 Gen2x2 (20 Gbps) portu type-C konektörü ile vida kilidi ile |
| USB2.0 | 2x USB 2.0 portu |
| Seri Port | 2x yazılım ile programlanabilir RS-232/ 422/ 485 portu (COM1/COM2 |
| Video Portu (Entegre Grafik) | 1x VGA, 1920 x 1200 çözünürlük destekler |
| Ses | 1x 3.5 mm jak mikrofon girişi ve hoparlör çıkışı için |
| İzole DIO | 4-CH izole DI ve 4-CH izole DO |
| Depolama Arayüzü | |
| SATA HDD | 2x sıcak takılabilir HDD yuvası 2.5″ HDD/ SSD kurulumu için, RAID 0/ 1 desteği ile |
| M.2 | 1x M.2 2280 M key soketi (PCIe Gen4 x4) NVMe SSD için |
| Genişletme Otobüsü | |
| PCI/PCI Express | 1x PCIe x16 yuvası @Gen3, 16-lane PCIe sinyali Cassette içinde |
| Mini PCI Express | 1x tam boy mini-PCIe soketi 2x tam boy mini-PCIe soketi (yalnızca USB sinyali) dahili SIM yuvaları ile |
| M.2 | 1x M.2 2242/3052 B key soketi, SIM yuvası ile M.2 5G/ 4G modülü için 1x M.2 2242/3052 B key soketi, SIM yuvası ile M.2 4G modülü için |
| Güç Kaynağı | |
| DC Giriş | 1x 3-pin takılabilir terminal bloğu 8V ile 48V DC giriş için (IGN/ GND/ V+) |
| Ateşleme Kontrolü | Dahili ateşleme güç kontrolü |
| Uzaktan Kontrol & LED Çıkışı | 1x 3-pin takılabilir terminal bloğu uzaktan kontrol ve PWR LED çıkışı için |
| Mekanik Özellikler | |
| Boyut | 240 mm (G) x 225 mm (D) x 103 mm (Y) |
| Ağırlık | 3.9 kg |
| Montaj | Sönümleme braketi ile duvar montajı |
| Çevresel | |
| Çalışma Sıcaklığı | 35W CPU ile: |
| Depolama Sıcaklığı | -40°C ~ 85°C |
| Nem | 10 ~ %90, yoğuşmasız |
| Titreşim | EN 50155:2017/ IEC 61373, Kategori I, Sınıf B – Gövde üzerine monte |
| Şok | EN 50155:2017/ IEC 61373, Kategori I, Sınıf B – Gövde üzerine monte |
| EMC | E-Mark, EN 50121 (EN 50155 EMC) CE/FCC Sınıf A, EN 55032 & EN 55035’e göre |
| EN 45545 | EN 45545-2 |
1] DDR5 belleğin yüksek ısı üretimi nedeniyle, 70°C sıcaklıkta çalışırken CPU’yu 35W moduna ayarlayın ve sadece bir bellek yuvasını kullanın.
[2] Sıfır altı çalışma sıcaklığı için geniş sıcaklık HDD veya SSD gereklidir.
[3] [3] CPU 65W modunda çalışırken, en yüksek çalışma sıcaklığı 50°C ile sınırlıdır ve sürekli tam yük uygulandığında termal kısıtlama meydana gelebilir. Kullanıcılar, BIOS’ta CPU gücünü yapılandırarak daha yüksek çalışma sıcaklıklarına izin verebilir.
