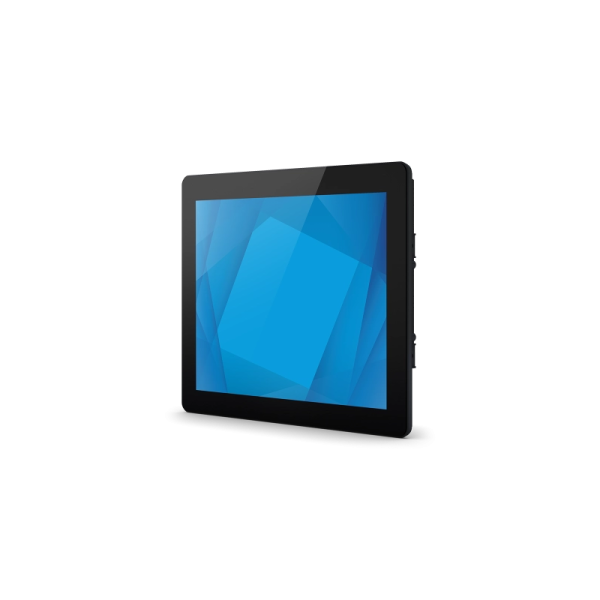

Elo 1590L 15″ Open Frame Dokunmatik Monitör

  • Çok Yönlü Dokunmatik Seçenekleri: Projenize uygun PCAP (10 nokta), IntelliTouch (SAW) veya AccuTouch (Resistive) teknolojileri.
  • Endüstriyel Dayanıklılık: 7/24 kesintisiz çalışma performansı, IK-07 darbe dayanımı ve 50.000 saat panel ömrü.
  • Cam Arkası Dokunmatik: PCAP modeli ile 6 mm kalınlığa kadar koruma camı arkasından sorunsuz kullanım.
  • Geniş Bağlantı Desteği: HDMI, DisplayPort ve VGA girişleri sayesinde tüm sistemlerle tam uyumluluk.
  • Esnek Montaj: Yatay, dikey veya masa tipi (face-up) kullanım; VESA, arkadan ve yandan montaj seçenekleri.
  • Sızdırmaz Yapı: Toz ve kire karşı koruma sağlayan, bezel ve LCD paneline mühürlenmiş tasarım.
  • Kompakt ve Şık: Entegrasyonu kolaylaştıran ince profil ve şık 90-Serisi tasarımı.

Elo 1590L Dokunmatik Monitör Datasheet

Açıklama

Açıklama

1590L – 15” Open Frame Dokunmatik Ekran
OPEN FRAME 1590L

1590L
15” Open Frame Dokunmatik Monitör

Elo 1590L 15 inç open frame dokunmatik ekran; OEM’ler ve sistem entegratörleri için endüstriyel sınıf, maliyet-etkin bir çözümdür. Elo’nun 90-Serisi open frame mimarisi; yüksek görüntü netliği, güçlü ışık geçirgenliği ve doğru dokunmatik tepkiler için stabil, sapmasız (drift-free) çalışma sunar. 1590L; AccuTouch® 5-wire resistive, IntelliTouch® SAW, SecureTouch® SAW ve TouchPro® PCAP seçenekleriyle farklı kullanım senaryolarına uyarlanabilir.

⬇ Datasheet
EKRAN
15" TFT LCD (LED)
1024×768 • 4:3
DOKUNMATİK SEÇENEKLERİ
PCAP / SAW / Resistive
Single / 10 Touch
PARLAKLIK
LCD Panel: 300 nit
PCAP: 270 nit
MONTAJ
75mm / 100mm VESA
Rear / Front / Rack / Flush
1590L 15 inç Open Frame dokunmatik ekran

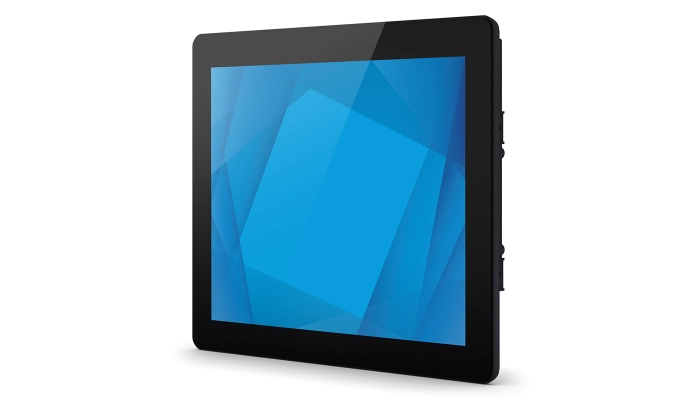

1590L özellikleri
01 ÖZELLİKLER

4:3 XGA, Zengin Dokunmatik Seçenekleri

15” XGA (1024×768)

4:3 form faktörü ve 1024×768 çözünürlük; klasik HMI ve endüstriyel arayüzlerde geniş uyumluluk sunar.

Çoklu Dokunmatik Teknolojisi

AccuTouch® 5-wire resistive, IntelliTouch® SAW, SecureTouch® SAW ve TouchPro® PCAP seçenekleriyle proje ihtiyacına göre uyarlanır.

Bağlantılar: HDMI / VGA / DP

HDMI, VGA ve DisplayPort video arayüzleri; USB Type-B ve (bezel modellerde) seri port ile dokunmatik entegrasyonu.

Touch Thru (PCAP)

TouchPro® PCAP Zero-Bezel modelinde “touch thru” desteği; belirli IP gereksinimleri veya ek cam katmanı ihtiyacı için idealdir.

Düşük Güç Tüketimi

Tipik tüketim (monitor+adapter @230V/50Hz): ON 12.5W • Sleep 1.5W • Off 0.5W.

Dayanıklılık & Uyum

PCAP modellerde GLI ESD 27kV/8kV, UL 60950 ball-drop ve IK07 impact uyumluluğu; PCAP ZB modelde IP65 front.

1590L Neden Tercih Ediliyor?

Farklı Dokunmatik Senaryolarına Uyum

Resistive, SAW ve PCAP seçenekleri; eldiven kullanımı, yoğun trafikli kiosklar veya özel güvenlik gereksinimleri gibi senaryolara uyarlanır.

TouchPro PCAP ile IP65 Ön Yüz

PCAP Zero-Bezel modelinde IP65 front; daha zorlu saha koşullarında daha güvenli kullanım sağlar.

Kapsamlı Montaj Esnekliği

75/100mm VESA, rear/front/rack/flush montaj seçenekleri ile kiosk ve kabin tasarımlarında hızlı entegrasyon sağlar.

02 KULLANIM ALANLARI

1590L’nin
Kullanım Alanları

1590L; self-servis kiosklar, oyun kabinetleri, endüstriyel otomasyon HMI’ları ve sağlık uygulamalarında “dokunmatik teknolojisi seçme özgürlüğü” ile öne çıkar.

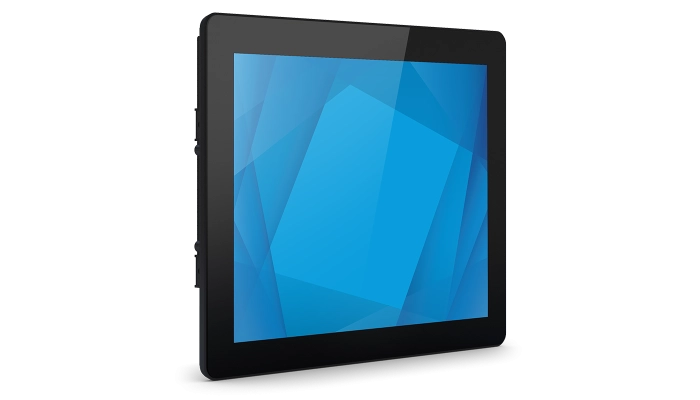

1590L kullanım alanları

Self-Servis & Kiosk

Yoğun kullanımda PCAP; alternatif olarak SAW/Resistive ile farklı operatör senaryoları.

Gaming / Eğlence

Uzun ömür, kararlı dokunma tepkisi ve montaj esnekliği ile kabinet entegrasyonları.

Endüstriyel Otomasyon

4:3 XGA form faktörü; klasik HMI arayüzlerinde yüksek uyum ve kolay video entegrasyonu.

Sağlık

Check-in / yönlendirme noktalarında güvenilir çalışma ve farklı dokunmatik teknolojisi seçenekleri.

EKRAN & PERFORMANS

15” 4:3 XGA
Klasik Arayüzlere Doğru Ölçü

1024×768 çözünürlük ve 4:3 oran; endüstriyel otomasyon panoları ve legacy HMI arayüzleri için yüksek uyumluluk sunar. Tipik parlaklık LCD panelde 300 nit seviyesindedir.

15" • 4:3
1024×768
300 nit LCD
HDMI / VGA / DP
1590L ekran ve performans

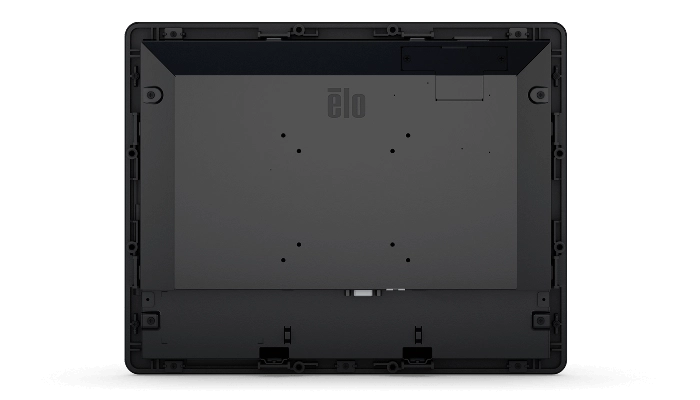

1590L montaj seçenekleri
MONTAJ ESNEKLİĞİ

75/100mm VESA + Çoklu Montaj Seçenekleri

1590L; 75mm ve 100mm VESA, 4 yanda 2 delikli montaj arayüzü ve model tipine göre rear / front / rack / flush montaj seçenekleri sunar. TouchPro® PCAP Zero-Bezel modellerinde flush mount bracket’lar kutudan çıkar.

75mm & 100mm VESA
2-hole Interface
Rear / Front
Rack / Flush
1
Teknik Özet
XGA • 4:3 • 300 nit
2
Dokunmatik & P/N
Resistive • SAW • PCAP
3
I/O, Güç & Uyum
12V DC • IP65 (PCAP ZB)
1590L ÖNE ÇIKANLAR
Teknik Özet
1590L
Ekran: 15" TFT LCD (LED), 4:3 • Çözünürlük: 1024×768 • Parlaklık (tipik): LCD 300 nit; AccuTouch 240 nit; IntelliTouch 270 nit; SecureTouch 264 nit; TouchPro PCAP 270 nit • Tepki süresi: 23 ms • Kontrast: 700:1 • MTBF: 50.000 saat • Garanti: 3 yıl.
Elo 15” Open Frame Touchscreen – Teknik Özellikler (AccuTouch / IntelliTouch / SecureTouch / TouchPro PCAP)
06 Teknik Özellikler

Elo 15” Open Frame Touchscreen – Teknik Özellikler

15” diyagonal Active Matrix TFT LCD (LED) panel üzerine; AccuTouch® (5-wire resistive), IntelliTouch® (SAW), SecureTouch® (SAW) ve TouchPro® PCAP (Projected Capacitive) dokunmatik seçenekleri sunan endüstriyel open frame dokunmatik ekran ailesi. OSD kontrol kutusu, HDMI/VGA/DisplayPort video girişleri ve model bazlı USB/seri dokunmatik arayüzleri ile kiosk ve OEM entegrasyonlarına uygundur.

Ürün Kimliği
Parça Numaraları, Kasa Rengi
  • Parça Numaraları:
  • IntelliTouch (Worldwide) – E326738
  • AccuTouch (Worldwide) – E326154
  • SecureTouch (Worldwide) – E334530
  • TouchPro PCAP Zero Bezel (Worldwide) – E334335
  • TouchPro PCAP with Bezel (Worldwide) – E295927
  • Kasa Rengi: Siyah
Dokunmatik
Teknoloji, Kapasite, Arayüz
  • Dokunmatik Teknolojileri & Kapasite:
  • 5-Wire Rezistif (AccuTouch®) – Tek Dokunuş
  • SAW (IntelliTouch® Surface Acoustic Wave) – Tek Dokunuş
  • PCAP (TouchPro® Projected Capacitive) – 10 Dokunuş
  • PCAP (TouchPro® Projected Capacitive) – Tek Dokunuş
  • SAW (SecureTouch® Surface Acoustic Wave) – Tek Dokunuş
  • Dokunmatik Arayüz:
  • TouchPro PCAP Zero Bezel – USB 2.0
  • AccuTouch / IntelliTouch / SecureTouch / TouchPro PCAP Bezel – Çift seri / USB 2.0
Ekran
15” TFT LCD (LED)
  • Ekran Boyutu: 15” diyagonal, Active matrix TFT LCD (LED)
  • En-Boy Oranı: 4:3
  • Aktif Alan: 11.97" × 8.98" / 304.1 × 228.1 mm
  • Çözünürlük: 1024 × 768
  • Renk Sayısı: 16.2 milyon
Görüntü Performansı
Parlaklık, Kontrast, Tepki
  • Parlaklık (tipik):
  • LCD Panel: 300 nit
  • AccuTouch: 240 nit
  • IntelliTouch: 270 nit
  • SecureTouch: 264 nit
  • TouchPro PCAP: 270 nit
  • Tepki Süresi – Toplam (tipik): 23 ms
  • Kontrast Oranı: 700:1
  • Görüş Açısı: Yatay ±80° (toplam 160°) • Dikey 70°/80° (toplam 150°)
Çözünürlük Desteği
Diğer Desteklenen Çözünürlükler
  • 640×480 60Hz
  • 720×400 70Hz
  • 800×500 60Hz
  • 800×600 56, 60Hz
  • 1024×768 60Hz
OSD
Ekran Üzeri Menü (On-Screen Display)
  • Erişim: Cihaza bağlı (tethered) OSD kontrol kutusu üzerindeki switch’ler ile
  • Kontroller: Menu • Up • Down • Select • Power
  • Ayarlar: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Sharpness, Color Temperature, OSD Timeout, OSD Language, OSD H-Position, OSD V-Position, Recall Defaults, Video Priority, Information, Touch On Sleep Mode, Touch Through, USB HID mouse (yalnızca TouchPro PCAP – Bezel)
  • Diller: İngilizce, Fransızca, İtalyanca, Almanca, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Japonca
  • Kilitler: OSD • Power
I/O Portları
Bağlantılar
  • Seri Port: (yalnızca Bezel modeller)
  • USB Type B
  • RJ45: OSD uzaktan kumanda tuş takımı için
  • VGA
  • HDMI
  • DisplayPort
  • 12V DC giriş
Video
Giriş Formatı, Frekans, Arayüz
  • Giriş Formatı: HDMI v1.3 Type-A • Analog VGA (Dişi DB-15) • DisplayPort v1.1a (DisplayPort’un daha yeni sürümlerini destekler)
  • Giriş Frekansı: Yatay 30 – 60 KHz • Dikey 50 – 75 Hz
  • Video Arayüzü: HDMI • VGA • DisplayPort
Güç
Harici DC, Konnektörler, Voltaj
  • Güç Kaynağı: Harici DC – opsiyonel güç adaptörü (ayrı satılır)
  • Monitör Güç Giriş Konnektörü: Koaksiyel güç jakı (2.0mm (+0.0/-0.1mm) pin dış çap, 6.4mm (+/-0.3mm) gövde iç çap, 8.8mm (+/-0.3mm) gövde derinliği)
  • Giriş Voltajı: 12VDC +/- %5
  • Adaptör Çıkış Konnektörü: DC barrel plug (2.1mm (+/-0.1mm) pin iç çap, 5.5mm (+/-0.05mm) gövde dış çap, 9.5mm (+/-0.3mm) gövde uzunluğu)
Güç Tüketimi
Tipik (230V/50Hz)
  • AÇIK (ON): 12.5 W
  • UYKU (SLEEP): 1.5 W
  • KAPALI (OFF): 0.5 W
Mekanik
Boyutlar
  • Bezel: 13.24" × 10.41" × 1.65" / 336.4 × 264.4 × 41.9 mm
  • Zero-Bezel: 14.09" × 11.22" × 1.40" / 358 × 284.9 × 35.6 mm
  • Kutu Boyutu (Sevkiyat): 17.09" × 14.76" × 6.89" / 434 × 375 × 175 mm
Ağırlık
Ambalajlı / Ambalajsız
  • Ağırlık (Ambalajsız): 6.4 lb / 2.9 kg
  • Ağırlık (Ambalajlı): 10.36 lb / 4.7 kg
Çevresel
Sıcaklık, Nem, Sızdırmazlık
  • Çalışma Sıcaklığı: 0°C – 40°C / 32°F – 104°F
  • Depolama Sıcaklığı: -20°C – 60°C / -4°F – 140°F
  • Nem: Çalışma %20 – %80 • Depolama %10 – %95
  • Sızdırmazlık: Dokunmatik ekran çerçeveye sızdırmaz • Dokunmatik ekran LCD’ye sızdırmaz
Güvenilirlik
MTBF
  • MTBF: 50.000 saat (kanıtlanmış)
Garanti
Standart & Uzatılmış Seçenekler
  • Standart Garanti: 3 yıl
  • Uzatılmış Servis Seçenekleri:
  • 4 yıl garanti – Elo P/N: E898247
  • 5 yıl garanti – Elo P/N: E898449
  • 3 yıl garanti + AUR – Elo P/N: E898648
  • 4 yıl garanti + AUR – Elo P/N: E894921
  • 5 yıl garanti + AUR – Elo P/N: E895125
Regülasyonlar
Onaylar ve Beyanlar
  • Regulatory: Australia RCM • Canada cUL, IC • China CCC • Europe CE TUV • United Kingdom UKCA • Japan VCCI • Korea KCC • Mexico CoC • Taiwan BSMI • United States UL, FCC • International CB • Russia EAC • RoHS, China RoHS, WEEE
Uyumluluk
Dayanım / Standartlar
  • ESD: GLI 27 kV hava / 8 kV temas – PCAP model için uyumlu
  • Ball-drop: UL 60950 – PCAP ve SecureTouch modelleri için uyumlu
  • Darbe Dayanımı: IK07 – PCAP ve SecureTouch modelleri için uyumlu
  • IP Koruma: PCAP Zero-Bezel modelde ön yüz IP65
Montaj
VESA ve Montaj Seçenekleri
  • VESA: 75 mm ve 100 mm VESA mount
  • Yan Montaj: Tüm 4 kenarda 2 delikli montaj arayüzü
  • Arka Montaj: TouchPro PCAP Zero-Bezel modeller
  • Ön Montaj: Opsiyonel bezel kiti ile (IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP Bezel)
  • Rack Montaj: Opsiyonel bezel kiti ile (IntelliTouch / AccuTouch / SecureTouch / TouchPro PCAP Bezel)
  • Sıfır Gömme Montaj (Flush): Dahil braketlerle (TouchPro PCAP Zero-Bezel)
  • Detaylar için ölçülendirme çizimlerine bakınız.
Kutu İçeriği
Kutudan Çıkanlar
  • HDMI kablosu
  • VGA kablosu
  • RJ45 OSD Remote
  • Touch USB Cable
  • Quick Install Guide
  • Zero-Bezel Modeller: Flush Mount Brackets (vidalarıyla)
  • Bezel Modeller: “L” (Yan Montaj) Braketleri (vidalarıyla)
  • EEI Label
  • Japan Class-B TM bilgi föyü
Aksesuarlar / Opsiyonlar
Options / Peripherals / Upgrades
  • Remote OSD (RJ45): Elo P/N: E483757
  • Yedek Kablo Kiti (HDMI, VGA, USB ve seri kablolar): Elo P/N: E546861
  • Kablo Kiti: DVI-D → HDMI – Elo P/N: E538507
  • Kablo Kiti: DP → DP – Elo P/N: E582895
  • Güç adaptörü + kablo kiti (Kuzey Amerika): Elo P/N: E005277
  • Güç adaptörü + kablo kiti (Avrupa & Kore): Elo P/N: E571601
  • Güç adaptörü + kablo kiti (UK): Elo P/N: E180092
  • Güç adaptörü + kablo kiti (Çin): Elo P/N: E558862
  • Güç adaptörü + kablo kiti (Tayvan): Elo P/N: E818655
  • Güç adaptörü + kablo kiti (Japonya): Elo P/N: E182546
  • Güç adaptörü + kablo kiti (Arjantin): Elo P/N: E887099
  • Güç adaptörü + kablo kiti (Avustralya): Elo P/N: E637593
  • IntelliTouch Stylus Pen: Elo P/N: D82064-000
  • Elo 15-inch Flush-mount Bracket: Elo P/N: E139556
  • Elo 15-inch L-Bracket: Elo P/N: E203787
  • Elo 15-inch Front-mount Bezel: Elo P/N: E323425 (uyumluluk için “Mounting Options” dokümanına bakınız)
  • Elo 15-inch Rack-mount Bracket: Elo P/N: E295006 (uyumluluk için “Mounting Options” dokümanına bakınız)
  • Güç Dönüştürücü DC 24V/DC 12V: Elo P/N: E239980
  • Opsiyonel PCAP Stylus Pen: E066148
